Peugeot Bipper (2007-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Peugeot Bipper 2007-2016, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Peugeot Bipper (2007-2008) – schema siguranțelor
Anul producției: 2007, 2008.
Siguranța brichetei (priză de alimentare) în Peugeot Bipper (2007-2008) este siguranța 85 în cutia de siguranțe din compartiment motor.
Cutia de siguranțe în bord
| Nr | Amp [A] | Descriere |
| F12 | 7,5 | Alimentare faruri de întâlnire dreapta |
| F13 | 7,5 | Alimentare far de întâlnire stânga;
Reglare înălțime far. |
| F31 | 5 | Comutator alimentare modul motor |
| F32 | 7,5 | Far față;
Lumină de cortizie față; Lumină de cortizie spate. |
| F36 | 10 | Sistem audio;
Pregătire pentru telefon mobil; Panou control climatizare; Priză diagnostică EODB. |
| F37 | 5 | Lumină de stop;
Tablou de bord. |
| F38 | 20 | Bloc încuietori |
| F43 | 15 | Pompă ștergător |
| F47 | 20 | Alimentare motor ridicare geam partea șoferului |
| F48 | 20 | Alimentare motor electric
ridicare geam partea pasagerului. |
| F49 | 5 | Control asistență parcare;
Comutator lumini spate; Oglinzi exterioare electrice. |
| F50 | 7,5 | Modul control airbag |
| F51 | 5 | Comutator pedală frâne;
Comutator pedală ambreiaj |
| F53 | 5 | Tablou de bord;
Proiectoare de ceață spate. |

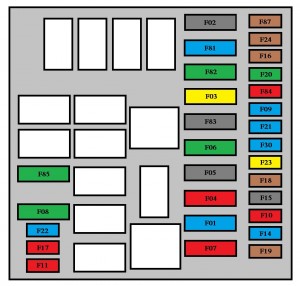

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 60 | Modul control |
| 3 | 20 | Alimentare demaror |
| 4 | 40 | Alimentare pompă bloc hidraulic Sistem antiblocare roți (ABS) |
| 6 | 30 | Control grup
ventilator viteză unică. |
| 7 | 40 | Control grup ventilator
viteză mare. |
| 8 | 30 | Pompă climatizare |
| 10 | 10 | Claxon |
| 11 | 10 | Alimentare secundară încărcare
sistem control motor. |
| 14 | 15 | Faruri de drum |
| 16 | 7,5 | Modul motor;
Modul manual cutie pilotată. |
| 17 | 15 | Alimentare bobină aprindere;
Injectoare; Modul control motor. |
| 18 | 7,5 | Modul control motor (1.4 HDi) |
| 19 | 7,5 | Compresor climatizare |
| 20 | 30 | Alimentare lunetă încălzită;
încălzitoare electrice pentru îndepărtarea gheții oglinzi exterioare |
| 21 | 15 | Control motor benzină 1.4;
Releu bobină T09 (HDi). |
| 22 | 20 | Modul control motor (1.4 HDi), pompă benzină |
| 23 | 20 | Alimentare valve electromagnetice
bloc hidraulic ABS. |
| 24 | 7,5 | ABS |
| 30 | 15 | Proiectoare de ceață |
| 81 | 60 | Unitate încălzire |
| 82 | 30 | Pompă cutie manuală pilotată;
Alimentare cutie manuală pilotată. |
| 84 | 10 | Unitate control manual
cutie și valve electromagnetice. |
| 85 | 30 | Brichetă;
Priză accesorii 12 V. |
| 87 | 7,5 | Faruri marșarier;
Senzor prezență apă în motorină. |
Peugeot Bipper (2010-2016) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot Bipper (2010-2016) este siguranța F94 în cutia de siguranțe.
Cutia de siguranțe în bord
| Nr | Amperi [A] | Descriere |
| F12 | 7,5 | Alimentarea farurilor de întâlnire dreapta |
| F13 | 7,5 | Alimentarea farurilor de întâlnire stânga; Reglarea înălțimii farului. |
| F31 | 5 | Comutator alimentare modul motor. |
| F32 | 7,5 | Lumină față; Lumină de confort față; Lumină de confort spate. |
| F36 | 10 | Sistem audio; Pregătire pentru telefon mobil; Panou control climatizare; Priză diagnostic EODB. |
| F37 | 5 | Lumină de stop; Bord. |
| F38 | 20 | Bloc încuietori |
| F43 | 15 | Pompă ștergătoare parbriz |
| F47 | 20 | Alimentarea motorului geamului șoferului |
| F48 | 20 | Alimentarea motorului electric al geamului pasagerului |
| F49 | 5 | Modul senzori parcare; Comutator lumini spate; Oglinzi laterale electrice; Modul control alarmă volumetrică. |
| F50 | 7,5 | Modul control sistem airbag. |
| F51 | 7,5 | Comutator pedală frână; Comutator pedală ambreiaj; Control oglinzi laterale; Sistem Bluetooth central. |
| F53 | 5 | Bord; Lumini spate proiectoare de ceață. |
| Nr | Amperi [A] | Descriere |
| F41 | 7,5 | Dezaburire oglinzi exterioare |
| F94 | 15 | Brichetă |
| F96 | 15 | Priză accesorii 12 V. |
| F97 | 10 | Scaun încălzit partea șoferului. |
| F98 | 10 | Scaun încălzit partea pasagerului. |
Cutia de siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| F1 | 60 | Modul control |
| F2 | 40 | Ventilator habitaclu |
| F3 | 20 | Alimentare demaror |
| F4 | 40 | Alimentare pompă bloc hidraulic Sistem antiblocare roți (ABS) |
| F6 | 30 | Control grup ventilator o viteză. |
| F7 | 40 | Control grup ventilator viteză mare. |
| F8 | 30 | Pompă climatizare |
| F9 | 15 | Cârlige remorcă |
| F10 | 10 | Claxon |
| F11 | 10 | Alimentare suplimentară sarcină modul control motor |
| F14 | 15 | Faruri de drum |
| F15 | 15 | Priză accesorii 12 V. |
| F 16 | 7,5 | Modul motor; Cutie electronică și manetă cutie; Releu T20. |
| F17 | 15 | Alimentarea bobinei de aprindere; Injectoare; Modul motor (1.3 HDi). |
| F18 | 7,5 | Modul motor (1,3 HDi); Releu T09. |
| F19 | 7,5 | Compresor climatizare |
| F20 | 30 | Alimentarea lunetei încălzite; Elemente electrice de încălzire ale oglinzilor laterale. |
| F21 | 15 | Control motor pe benzină 1.4; Releu T09 (HDi). |
| F22 | 20 | Modul motor (1.4 HDi), pompă combustibil |
| F23 | 20 | Alimentarea electrovalvelor blocurilor hidraulice ABS |
| F24 | 7,5 | ABS |
| F30 | 15 | Proiectoare de ceață |
| F81 | 60 | Modul încălzire preîncălzire (1,3 HDi) |
| F82 | 30 | Pompă electronică cutie; Alimentarea cutiei electronice. |
| F84 | 10 | Modul control electronic cutie și electrovalve |
| F85 | 30 | Lumini marșarier; Senzor prezență apă în motorină; Senzor debit aer; Bobine relee T02, T05, T14, T17 și T19 (exclus 1,3 HDi). |
| F87 | 7,5 | Lumini marșarier; Senzor prezență apă în motorină. |
| 5 | Becuri marșarier; Senzor prezență apă în motorină; Senzor debit aer; Bobine relee T02, T05, T14, T17 și T19; Senzor stare încărcare baterie (exclus 1,3 HDi). |
