Peugeot 2008 (2013-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 2008 (2013–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 2008 (2013-2019) – schema siguranțelor
Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Siguranță brichetă (priză de alimentare) în Peugeot 2008 este siguranța F16 (priză față 12 V) în bloc siguranțe #1 în bord.
Poziția blocului siguranțe
Blocuri siguranțe în bord
Vehicule cu volan pe partea șoferului:

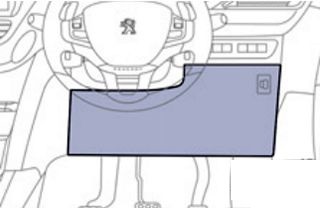

Bloc siguranțe 1 se află în bordul inferior (pe partea șoferului).
Dezlipește capacul trăgându-l în colțul din dreapta sus, apoi spre stânga, îndepărtează complet capacul și rotește-l.

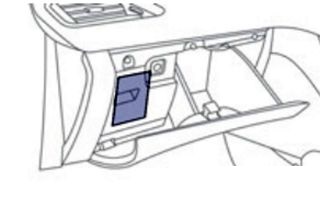

Bloc siguranțe 2 se află în spatele compartimentului pentru obiecte.
Vehicule cu volan pe partea pasagerului:

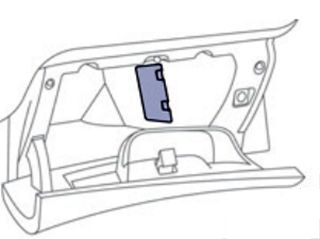

Bloc siguranțe 1 se află în compartimentul pentru obiecte.
Deschide capacul compartimentului pentru obiecte, dezlipește capacul trăgându-l în colțul din dreapta sus, îndepărtează complet capacul și rotește-l.

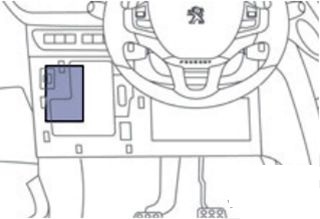

Bloc siguranțe 2 este poziționat în bordul inferior (pe partea pasagerului).
Dezlipește capacul trăgându-l în colțul din dreapta sus, apoi spre stânga, îndepărtează complet capacul și rotește-l.
Compartiment motor
Se află în compartimentul motor lângă bateria (partea stângă)
Schemele blocului siguranțe
2013, 2014, 2015

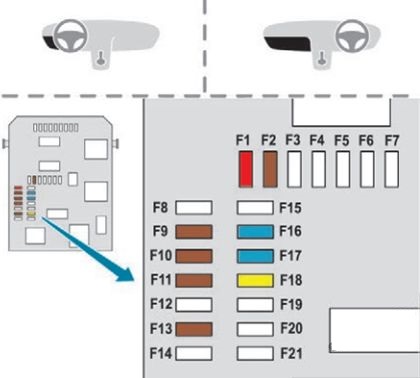

Bloc siguranțe în bord 1
Atribuirea siguranțelor în blocul siguranțe al bordului 1 (2013, 2014, 2015)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F02 | 5 A | Oglinzi exterioare;
Faruri; Priză diagnostic. |
| F09 | 5 A | Alarmă. |
| F10 | 5 A | Unitate telematică independentă;
Interfață remorcă. |
| F11 | 5 A | Oglindă retrovizoare electrocromatică;
Încălzire suplimentară. |
| F13 | 5 A | Amplificator Hi-Fi;
Senzori parcare. |
| F 16 | 15 A | Priză față 12 V. |
| F17 | 15 A | Sistem audio, sistem audio (accesorii). |
| F18 | 20 A | Ecran touchscreen. |
| F23 | 5 A | Lampă în compartiment port-objete;
Oglindă suplimentară; Lumini de lectură hartă. |
| F26 | 15 A | Claxon |
| F27 | 15 A | Pompă ștergător parbriz. |
| F28 | 5 A | Sistem antifurt. |
| F29 | 15 A | Compresor aer condiționat. |
| F30 | 15 A | Ștergător spate. |

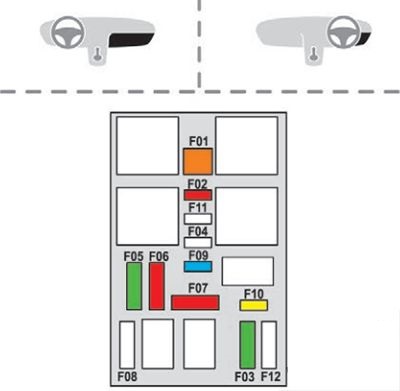

Bloc siguranțe în bord 2
Atribuirea siguranțelor în blocul siguranțe al bordului 2 (2013, 2014, 2015)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| F01 | 40 A | Geam spate încălzit. |
| F02 | 10 A | Oglinzi laterale încălzite. |
| F03 | 30 A | Geamuri față cu o singură atingere. |
| F04 | – | Neutilizat. |
| F05 | 30 A | Geamuri spate cu o singură atingere. |
| F06 | 10 A | Oglinzi laterale rabatabile. |
| F07 | 10 A | Oglinzi laterale rabatabile. |
| F08 | – | Neutilizat. |
| F09 | 15 A | Scaune față încălzite;
Geamuri față electrice (nu cu o singură atingere). |
| F10 | 20 A | Amplificator Hi-Fi. |
| F11 | – | Neutilizat. |
| F12 | – | Neutilizat. |
Compartiment motor
Alocarea siguranțelor în compartiment motor (2016, 2018)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F 16 | 15 A | Faruri de zi. |
| F18 | 10 A | Far față dreapta. |
| F19 | 10 A | Far față stânga. |
| F25 | 30 A | Releu ștergător (accesoriu). |
| F29 | 40 A | Motor ștergător față. |
| F30 | 80 A | Priză încălzitor auxiliar (Diesel). |
Peugeot 2008 (2020-2021) – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranță brichetă (priză de alimentare) în Peugeot 2008 este siguranța F31 sau F32 (priză față 12V) în cutia de siguranțe inferioară de pe bord.
Cutia de siguranțe a bordului
Cutia de siguranțe inferioară
| Nr | Amperi [A] | Descriere |
| F1 | 10 | Oglindă retrovizoare interioară electrocromatică |
| F3 | 5 | Încărcător wireless pentru smartphone |
| F4 | 15 | Claxon |
| F5 | 20 | Pompă lichid spălare parbriz |
| F6 | 20 | Pompă pentru spălător parbriz |
| F7 | 5 | Priză USB spate |
| F8 | 20 | Perie ștergător parbriz spate |
| F10 | 30 | Blocare/deblocare |
| F11 | 30 | Blocare/deblocare |
| F14 | 5 | Apeluri de urgență și alarmă – Alarmă |
| F24 | 5 | Ecran tactil de 70 inch |
| F27 | 5 | Alarmă (accesoriu) |
| F29 | 20 | Ecran tactil de 10 inch |
| F31 o F32 | 15 | Brichetă;
priză 12V pentru accesorii. |
Cutia de siguranțe superioară
| Nr | Amperaj [A] | Descriere |
| F1 | 40 | Geam spate încălzit |
| F2 | 10 | Oglinzi laterale încălzite |
| F3 | 30 | Geamuri față electrice cu o singură atingere |
| F4 | 20 | Reglarea oglinzilor exterioare;
Oglinzi laterale rabatabile. |
| F5 | 30 | Geamuri spate electrice cu o singură atingere |
| F6 | 15 | Trapă |
| F10 | 30 | Scaune față încălzite |
Cutia de siguranțe în compartiment motor
| Nr | Amperaj [A] | Descriere |
| F16 | 20 | Parbriz încălzit |
| F18 | 10 | Far halogen cu lumini de poziție dreapta |
| F19 | 10 | Far halogen cu lumini de poziție stânga |
| F29 | 40 | Ștergător/Ștergătoare parbriz |
Schemele cutiilor de siguranțe și ale releelor – Peugeot 2008
Se referă la vehiculele produse în anii:
2022.
Cutia de siguranțe a bordului
Cutia de siguranțe se află în partea inferioară a bordului (în stânga).
Pentru a accesa siguranțele, este necesar să urmați aceeași procedură utilizată pentru instrumentele de înlocuire a siguranțelor.
Cutia de siguranțe inferioară
| Număr | Amperaj [A] | Descriere |
| F1 | 10 | Oglindă retrovizoare interioară electrocromată |
| F3 | 5 | Încărcător wireless pentru smartphone |
| F4 | 15 | Claxon |
| F5 | 20 | Pompă lichid spalare parbriz |
| F6 | 20 | Pompă pentru spalare parbriz |
| F7 | 5 | Port USB spate |
| F8 | 20 | Perie ștergător spate |
| F10 | 30 | Blocare/deblocare |
| F11 | 30 | Blocare/deblocare |
| F14 | 5 | Apeluri de urgență și ajutor – Alarmă |
| F24 | 5 | Ecran tactil de 70 inch |
| F27 | 5 | Alarmă (accesoriu) |
| F29 | 20 | Ecran tactil de 10 inch |
| F31 o F32 | 15 | Brichetă;
Priză 12V. |
Cutia de siguranțe superioară
| Număr | Amperaj [A] | Descriere |
| F1 | 40 | Geam spate încălzit |
| F2 | 10 | Oglinzi laterale încălzite |
| F3 | 30 | Geamuri electrice față cu o singură atingere |
| F4 | 20 | Reglarea oglinzilor exterioare;
Oglinzi laterale rabatabile. |
| F5 | 30 | Geamuri electrice spate cu o singură atingere |
| F6 | 15 | Trapă |
| F10 | 30 | Scaune față încălzite |

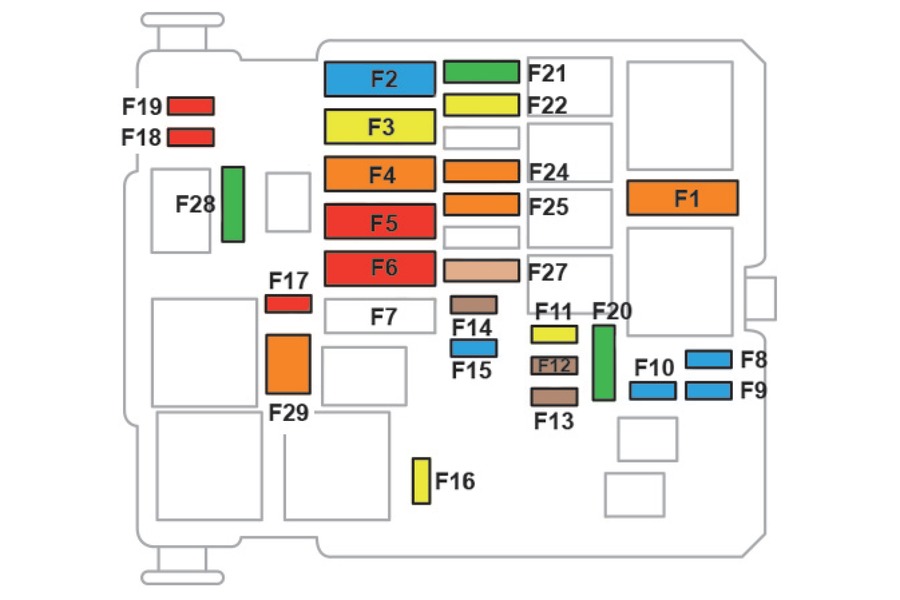

Cutia de siguranțe în compartiment motor
- Deblocați cele două cârlige A.
- Îndepărtați capacul.
- Înlocuiți siguranța.
- După înlocuire, închideți cu atenție capacul și apoi blocați cele două cârlige A pentru a asigura etanșeitatea cutiei de siguranțe.
| Număr |
Amperaj [A] | Descriere |
| F16 | 20 | Parbriz încălzit |
| F18 | 10 | Far halogen cu faruri de drum dreapta |
| F19 | 10 | Far halogen cu faruri de drum stânga |
| F29 | 40 | Ștergătoare parbriz față |
