Peugeot 508 Hybrid (2011-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Peugeot 508 Hybrid (2011–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 508 Hybrid (2011-2016) – schema siguranței
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot 508 Hybrid (2011-2016) este siguranța F9 în bloc siguranțe
Siguranțe în spatele compartimentului portbagaj
| Nr | Amp [A] | Descriere |
| F6
A sau B |
15 | Sistem audio |
| F8 | 3 | Alarmă |
| F13 | 10 | Brichetă față |
| F14 | 10 | Priză față 12 V. |
| F 16 | 3 | Lampă de lectură spate;
Lumini de lectură spate. |
| F17 | 3 | Lampă de lectură spate;
Oglindă exterioară. |
| F28
A sau B |
15 | Sistem audio |
| F30 | 20 | Al treilea ștergător parbriz |
| F32 | 10 | Amplificator audio |

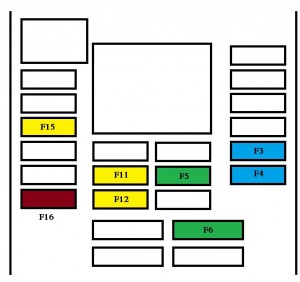

Siguranțe pe bord
Bloc siguranțe se află în panoul inferior al bordului (în partea dreaptă).
| Nr | Amp [A] | Descriere |
| F3 | 15 | Alzavetro partea șoferului;
Priză 12 V pe scaunele spate. |
| F4 | 15 | Priză 12 V în portbagaj |
| F5 | 30 | Geam spate cu o singură atingere |
| F6 | 30 | Geam față cu o singură atingere |
| F11 | 20 | Unitate remorcă |
| F12 | 20 | Amplificator audio |
| F15 | 20 | Perdea panoramică a trapei
(SW și nu hibrid RXH). |
| F 16 | 5 | Panou de control al geamurilor electrice
ale șoferului. |
Siguranțe în compartiment motor
Bloc siguranțe este situat în compartiment motor lângă baterie.
| Nr | Amp [A] | Descriere |
| F20 | 15 | Pompă ștergător/ștergătoare parbriz față/spate |
| F21 | 20 | Pompă ștergător faruri |
| F22 | 15 | Claxon |
| F23 | 15 | Far faruri de întâlnire dreapta |
| F24 | 15 | Far faruri de întâlnire stânga |
| F27 | 5 | Lumini pe partea stângă |
| F28 | 5 | Lumini pe partea dreaptă |
