Peugeot 307 SW (2002-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 307 SW (2002–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 307 SW (2002) – schema siguranței
Anul producției: 2002.
Siguranță brichetă (priză de alimentare) în Peugeot 307 SW (2002) este siguranța 7 în bloc siguranțe.

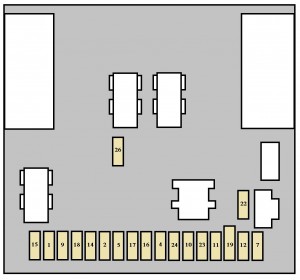

Siguranță bord
| Nr | Amp [A] | Descriere |
| 1 | 10 | Far spate proiectoare de ceață |
| 2 | 15 | Intermitență lunetă spate |
| 4 | 15 | Geam față electric |
| 5 | 15 | Lumină de stop stânga cu remorcă |
| 7 | 20 | Iluminare interioară spate;
Iluminare interioară față; Brichetă; Priză față 12 V; Iluminare compartiment port-objete; Tendină trapă. |
| 9 | 30 | Geamuri electrice;
Geamuri deschise prin buton (nu compatibile cu geamuri deschise fără buton); Tendină trapă. |
| 10 | 15 | Priză diagnostică;
Priză spate 12 V. |
| 11 | 15 | Sistem audio;
Display multifuncțional; Comenzi pe volan; Cutie automată. |
| 12 | 10 | Lumini de poziție față și spate dreapta;
Iluminare plăcuță și remorcă; Iluminare întrerupătoare închidere centralizată/ alarmă/ ESP/ lumini de urgență; Iluminare climatizare/ scrumieră; Iluminare întrerupătoare cutie automată; Brichetă; Regulator faruri față. |
| 14 | 30 | Control închidere uși;
Control cu blocare; |
| 15 | 30 | Geamuri spate |
| 16 | 5 | Bloc siguranțe motor;
Alarmă; Filtru particule; Comenzi pe volan; Sistem airbag. |
| 17 | 10 | Lumină de stop spate dreapta;
Lumină de stop suplimentară. |
| 18 | 10 | Priză diagnostică;
Comenzi pe volan; Pedală frână (stop) și întrerupătoare ambreiaj; Întrerupător nivel lichid răcire; Al doilea întrerupător frână. |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Lumini de poziție față și spate stânga;
Iluminare plăcuță și remorcă. |
| 23 | 15 | Sirena alarmei;
Unitate control internă alarmă. |
| 24 | 15 | Tablou de bord;
Sistem audio; Display multifuncțional; Climatizare; Asistent parcare spate. |
| 26 | 30 | Geam spate încălzit |

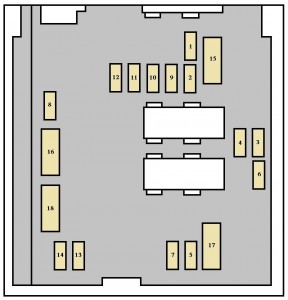

Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 * | 30 | Unitate ventilator |
| 2 * | 30 | Motor pompă ESP/ABS |
| 3 * | 30 | Electrovalve ESP/ABS |
| 4 * | 60 | Alimentare interfață
sisteme integrate. |
| 5 * | 60 | Alimentare interfață
sisteme integrate. |
| 6 * | 20 | Unitate poliție |
| 40 | ||
| 7 * | 30 | Cheie aprindere, putere |
| 8 * | 70 | Grup electropompă
asistență direcție. |
| Nr | Amperi [A] | Descriere |
| 1 | 10 | Comutator lumini marșarier cutie automată;
Control releu bloc siguranțe pornire cutie automată; Comutator lumini marșarier cutie manuală; Senzor viteză vehicul; Senzor prezență apă în motorină. |
| 2 | 15 | Electrovalvă rezervor;
Pompă combustibil. |
| 3 | 10 | Controler asistență direcție;
Controler Sistem antiblocare roți (ABS) sau ESP. |
| 4 | 10 | Controler injecție;
Control releu grup ventilator; Control releu încălzire suplimentară; Controler cutie automată; Control secvențial cutie automată; Releu blocare cutie automată. |
| 5 | 15 | Unitate control filtru particule |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Gol |
| 8 | 20 | Control releu grup ventilator;
Alimentare controler motor; Pompă injecție (Diesel). |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Far de drum dreapta |
| 12 | 10 | Fascicul principal stânga |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă spălător faruri față și spate |
| 15 | 30 | Senzori de oxigen;
Electrovalvă recirculare gaze eșapament; Bobine de aprindere; Regulator presiune înaltă motorină; Alimentare injectoare (benzină); Modul încălzire; Senzor debit aer (Diesel); Controler motor (Diesel); Pompă injecție (Diesel); Încălzitor Diesel. |
| 16 | 40 | Pompă aer motor pe benzină
cu cutie automată. |
| 17 | 30 | Intermitență față viteză joasă/înaltă |
| 18 | 40 | Ventilator climatizare |
Peugeot 307 SW (2003) – schema cutiei de siguranțe
Anul producției: 2003.
Siguranță brichetă (priză de alimentare) în Peugeot 307 SW (2003) este o siguranță de 12 în cutia de siguranțe.
Siguranțe bord
| Siguranță | Amperi [A] | Funcții |
| 1 | 10 | Far spate proiectoare de ceață |
| 2 | 15 | Ștergător lunetă |
| 4 | 15 | Geamuri electrice față |
| 5 | 15 | Lumină stop stânga cu remorcă |
| 7 | 30 | Iluminare interioară spate, iluminare interioară față, cititoare hărți – Priză față 12 V – Iluminare compartiment portbagaj – Trapă |
| 9 | 30 | Geamuri electrice față – Geamuri electrice acționate prin apăsare (nu compatibile cu geamurile electrice fără deschidere) – Cortina trapei |
| 10 | 15 | Priză diagnostic – priză spate 12 V – remorcă |
| 11 | 20 | Sistem audio – Display multifuncțional – Comenzi pe volan – Cutie automată |
| 12 | 10 | Far poziție față dreapta, lumină laterală spate dreapta – Iluminare plăcuță și remorcă – Lumini bloc central / alarmă // lumini de avarie – Iluminare climatizare / scrumieră – Iluminare comutator cutie automată – Brichetă |
| 14 | 30 | Control deschidere / închidere uși – Control cu blocare |
| 15 | 30 | Geamuri electrice spate |
| 16 | 10 | Cutia de siguranțe compartiment motor – Alarmă – Filtru particule – Comenzi pe volan – Sistem airbag |
| 17 | 10 | Lumină stop spate dreapta, al treilea far stop |
| 18 | 10 | Priză diagnostic – Comenzi pe volan – Oglindă retrovizoare electrocromatică – Pedală frână (stop) și întrerupătoare ambreiaj – Întrerupător nivel lichid răcire – Al doilea întrerupător frână |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Far față stânga, far spate stânga – Iluminare plăcuță și remorcă |
| 23 | 15 | Sirena alarmei – Unitate control internă alarmă. |
| 24 | 15 | Tablou de bord – Sistem audio – Display multifuncțional – Climatizare – Asistent parcare spate |
| 26 | 30 | Geam spate încălzit |
Siguranțe compartiment motor (lângă baterie)
| Siguranță | Amperi [A] | Descriere |
| 1 * | 50 | Unitate motor ventilator |
| 2 * | 30 | Motor pompă ESP / Sistem antiblocare roți (ABS) |
| 3 * | 30 | Electrovalve ESP / Sistem antiblocare roți (ABS) |
| 4 * | 70 | Alimentare interfață sisteme integrate |
| 5 * | 70 | Alimentare interfață sisteme integrate |
| 6 * | – | Neutilizat |
| 7 * | 30 | Aprindere, putere |
| 8 * | 70 | Unitate pompă electrohidraulică direcție |
| Siguranță | Amperaj [A] | Descriere |
| 1 | 10 | Comutatorul luminilor de marșarier al cutiei automate – Controlul releului de blocare a demarorului cutiei automate – Comutatorul luminilor de marșarier al cutiei manuale – Senzor de viteză al vehiculului – Senzor de prezență apă în motorină |
| 2 | 15 | Electrovalvă rezervor – pompă combustibil |
| 3 | 10 | Controler asistență direcție – controler Sistem antiblocare roți (ABS) sau ESP |
| 4 | 10 | Controler injecție – Control releu grup ventilator – Control releu încălzire suplimentară – Controler cutie automată – Control secvențial cutie automată – Releu blocare cutie automată |
| 5 | 15 | Unitate control filtru particule |
| 6 | 15 | Proiectoare de ceață față |
| 7 | – | Neutilizat |
| 8 | 20 | Control releu grup ventilator – Alimentare controler motor – Pompă injecție (Diesel) |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Far de drum dreapta |
| 12 | 10 | Fascicul principal stânga |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă spălător faruri față și spate |
| 15 | 30 | Senzori de oxigen – Electrovalvă recirculare gaze evacuare – Bobină de aprindere – Regulator presiune înaltă motorină – Alimentare injectoare (benzină) – Unitate încălzire – Senzor debit aer (Diesel) – Alimentare controler motor (Diesel) – Pompă injecție (Diesel) – Încălzitor motorină |
| 16 | 30 | Pompă aer motor benzină cu cutie automată |
| 17 | 30 | Perie ștergător parbriz față viteză joasă / înaltă |
| 18 | 40 | Ventilator climatizare |
Peugeot 307 SW (2004) – schema cutiei de siguranțe
Anul producției: 2004.
Siguranță brichetă (priză de alimentare) în Rover 75 este o siguranță de 12 în cutia de siguranțe.
Siguranțe bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Far spate proiectoare ceață |
| 2 | 15 | Ștergător lunetă spate |
| 4 | 15 | Geamuri față electrice |
| 5 | 15 | Lumină de stop stânga cu remorcă |
| 7 | 30 | Iluminare spate, iluminare față, cititoare hărți – Priză față 12 V – Iluminare compartiment motor – Perdea trapă |
| 9 | 30 | Geamuri față electrice – Geamuri electrice activate prin apăsare (nu compatibile cu geamurile electrice fără deschidere) – Perdea trapă |
| 10 | 15 | Priză diagnostic – priză spate 12 V – remorcă |
| 11 | 20 | Sistem audio – Display multifuncțional – Comenzi pe volan – Cutie automată |
| 12 | 10 | Far poziție față dreapta, lumină laterală spate dreapta – Iluminare plăcuță și remorcă – Lumini întrerupător închidere centralizată / alarmă // lumini de avarie – Iluminare climatizare / scrumieră – Iluminare întrerupător cutie automată – Brichetă |
| 14 | 30 | Control deschidere / închidere uși – Control cu bloc siguranțe |
| 15 | 30 | Geamuri electrice scaun spate |
| 16 | 10 | Cutia de siguranțe compartiment motor – Alarmă – Filtru particule – Comenzi volan – Sistem airbag |
| 17 | 10 | Far lumină de stop spate dreapta, al treilea far lumină de stop |
| 18 | 10 | Priză diagnosticare – Comenzi volan – Oglindă retrovizoare electrocromatică – Pedală frână (stop) și întrerupătoare ambreiaj – Întrerupător nivel lichid răcire – Al doilea întrerupător frână |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Far față stânga, lumină spate stânga – Iluminare plăcuță și remorcă |
| 23 | 15 | Sirenă alarmă – Unitate control internă alarmă. |
| 24 | 15 | Tablou de bord – Echipament audio – Display multifuncțional – Climatizare – Asistent parcare spate |
| 26 | 30 | Geam spate încălzit |
| 27 * | 10 | Sistem airbag |
| * Siguranță poziționată pe plafonul cutiei de siguranțe | ||
Siguranțe din compartiment motor (lângă baterie)
| Număr | Amperaj [A] | Descriere |
| 1 * | 50 | Unitate ventilator |
| 2 * | 30 | Motor pompă ESP / ABS |
| 3 * | 30 | Electrovalve ESP / ABS |
| 4 * | 70 | Alimentare interfață sisteme integrate |
| 5 * | 70 | Alimentare interfață sisteme integrate |
| 6 * | – | Neutilizat |
| 7 * | 30 | Cheie aprindere, putere |
| 8 * | 70 | Unitate electropompă servodirecție |
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Comutator lumini marșarier cutie automată – Control releu blocare pornire cutie automată – Comutator lumini marșarier cutie manuală – Senzor viteză vehicul – Senzor prezență apă în motorină |
| 2 | 15 | Electrovalvă rezervor – pompă combustibil |
| 3 | 10 | Controler servodirecție – controler Sistem antiblocare roți (ABS) sau ESP |
| 4 | 10 | Controler injecție – Control releu modul ventilator – Control releu suplimentar încălzire – Controler cutie automată – Control secvențial cutie automată – Releu blocare cutie automată |
| 5 | 15 | Modul control filtru particule |
| 6 | 15 | Proiectoare de ceață față |
| 7 | – | Neutilizat |
| 8 | 20 | Control releu modul ventilator – Alimentare controler motor – Pompă injecție (Diesel) |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Far faruri de drum dreapta |
| 12 | 10 | Grindă principală stânga |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă spălător faruri față și spate |
| 15 | 30 | Senzori de oxigen – Electrovalvă recirculare gaze evacuare – Bobină de aprindere – Regulator presiune înaltă motorină – Alimentare injectoare (benzină) – Modul încălzire – Senzor debit aer (Diesel) – Alimentare controler motor (Diesel) – Pompă injecție (Diesel) – Încălzitor motorină |
| 16 | 30 | Pompă aer motor benzină cu cutie automată |
| 17 | 30 | Ștergător față viteză mică / mare |
| 18 | 40 | Ventilator climatizare |
Peugeot 307 SW (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Rover 75 este siguranța 9 în cutia de siguranțe.

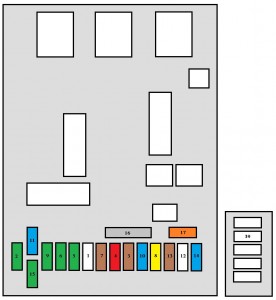

Siguranțe bord
| Siguranță | Amperi [A] | |
| 1 | 10 | Far spate proiectoare de ceață |
| 2 | 30 | Blocare și superînchidere |
| 3 | 5 | Grup airbag și pretensionatori |
| 4 | 10 | Comutator pedale frână și ambreiaj, comutator nivel lichid răcire motor, senzor unghi volan, priză diagnostic, senzor ESP, oglindă electrocromă, pompă filtru particule |
| 5 | 30 | Geamuri electrice față și trapă panoramică cu alimentare jaluzele, oglinzi încălzite |
| 6 | 30 | Alimentare geamuri electrice spate |
| 7 | 5 | Iluminare interioară față și spate, lumini de citit, iluminare compartiment portbagaj, control ascuns jaluzea |
| 8 | 20 | Echipamente audio, audio/telefon, display multifuncțional, sirenă alarmă, unitate alarmă, priză spate 12 V, cutia de siguranțe remorcă |
| 9 | 30 | Priză față 12 V. |
| 10 | 15 | Controler transmisie automată, comutator STOP |
| 11 | 15 | Priză diagnostic, aprindere curent redus, filtru particule |
| 12 | – | Neutilizat |
| 13 | 5 | Alimentare cutia de siguranțe compartiment motor, senzor ploaie și luminozitate |
| 14 | 15 | Cutia de siguranțe remorcă, bord, climatizare automată, airbag și grup pretensionatori |
| 15 | 30 | Alimentare încuietori și superîncuietori |
| 16 | – | Bypass PARC |
| 17 | 40 | Geam spate încălzit |
| 39 | 20 | Scaune încălzite pentru șofer și pasager |

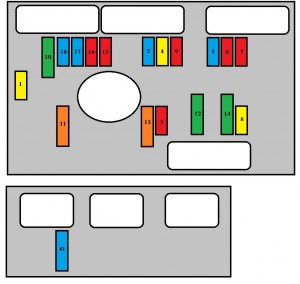

Siguranțe din compartiment motor (lângă bateria)
| Siguranță | Amperi [A] | Descriere |
| MF1 * | 30 | Grup ventilator 200 W. |
| 50 | Grup ventilator 400 W și 460 W. | |
| MF2 * | 30 | Pompă Sistem antiblocare roți (ABS) / ESP |
| MF3 * | 80 | Electrovalve Sistem antiblocare roți (ABS) / ESP |
| MF4 * | 80 | Alimentare interfață sisteme integrate |
| MF5 * | 50 | Alimentare interfață sisteme integrate |
| MF6 * | 50 | Cutia de siguranțe în compartiment pasageri |
| MF8 * | 70 | Grup electropompă servodirecție |
| Siguranță | Amperi [A] | Descriere |
| 1 | 20 | Alimentare modul control motor și relee rapide grup ventilator |
| 2 | 15 | Claxon |
| 3 | 10 | Perii ștergător față și spate |
| 4 | 20 | Spray faruri |
| 5 | 15 | Pompă combustibil și electrovalvă golire rezervor |
| 6 | 10 | Controler transmisie automată, blocare manetă transmisie automată, buton control, releu viteză mare grup ventilator |
| 7 | 10 | Unitate control ABS / ESP, unitate control grup electropompă servodirecție |
| 8 | 20 | Aprindere |
| 9 | 10 | Unitate încălzire suplimentară (Diesel), comutator nivel lichid răcire |
| 10 | 30 | Actuatori controler motor (bobine de aprindere, electrovalve, sonde lambda, controlere, injectoare) |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteză joasă / înaltă ștergătoare parbriz |
| 13 | 40 | Alimentare integrată interfață sistem (aprindere pozitivă) |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 | 10 | Far dreapta |
| 16 | 10 | Far stânga |
| 17 | 15 | Faruri de întâlnire stânga |
| 18 | 15 | Faruri de întâlnire dreapta |
Peugeot 307 SW (2006-2008) – cutia de siguranțe
Anul producției: 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Rover 75 este siguranța 9 în bloc siguranțe.
Siguranțe bord
| Siguranță | Amperi [A] | Descriere |
| 1 | 15 | Ștergător parbriz spate |
| 2 | 30 | Bloc și superbloc |
| 3 | 5 | Grup airbag și pretensionatori |
| 4 | 10 | Comutator pedale frâne și ambreiaj, comutator nivel lichid răcire motor, senzor unghi direcție, priză diagnostic, senzor ESP, oglindă electrocromatică, pompă filtru particule |
| 5 | 30 | Geamuri electrice față și trapă panoramică cu jaluzele, oglinzi încălzite |
| 6 | 30 | Alimentare geamuri electrice spate |
| 7 | 5 | Iluminare interioară față și spate, lumini de lectură, iluminare compartiment port-objete, control ascuns al jaluzelei |
| 8 | 20 | Sistem audio, audio/telefon, display multifuncțional, sirenă avertizare, unitate avertizare, cutia de siguranțe remorcă, alimentare comenzi volan |
| 9 | 30 | Priză față 12 V, priză spate 12 V. |
| 10 | 15 | Unitate control cutie automată, comutator STOP, unitate control detectare presiune scăzută pneuri |
| 11 | 15 | Priză diagnostic, aprindere joasă tensiune, filtru particule |
| 12 | 15 | Asistent parcare spate |
| 13 | 5 | Alimentare cutia de siguranțe compartiment motor, senzor ploaie și luminozitate |
| 14 | 15 | Cutia de siguranțe remorcă, bord, climatizare automată, airbag și pretensionatori, kit handsfree |
| 15 | 30 | Alimentare încuietori și superîncuietori |
| 16 | – | Bypass PARC |
| 17 | 40 | Geam spate încălzit |
Siguranțe din compartiment motor (lângă bateria)
| Siguranță | Amperi [A] | Descriere |
| MF1 * | 30 | Grup ventilator 200 W. |
| 50 | Grup ventilator 400 W și 460 W. | |
| MF2 * | 30 | Pompă Sistem antiblocare roți (ABS) / ESP |
| MF3 * | 80 | Electrovalve Sistem antiblocare roți (ABS) / ESP |
| MF4 * | 80 | Alimentare interfață sisteme integrate |
| MF5 * | 50 | Alimentare interfață sisteme integrate |
| MF6 * | 50 | Cutia de siguranțe în compartiment pasageri |
| MF8 * | 70 | Grup electropompă servodirecție |
| Siguranță | Amperi [A] | Descriere |
| 1 | 20 | Alimentarea unității de control motor și relee rapide ale grupului ventilator |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător parbriz față și spate |
| 4 | 20 | Spray faruri |
| 5 | 15 | Pompă combustibil și electrovalvă de golire a rezervorului (2 litri benzină) |
| 6 | 10 | Cutie automată cu patru viteze, blocare a manetei cutiei automate, buton control, releu viteză mare grup ventilator, far xenon dreapta și stânga |
| 7 | 10 | Unitate control Sistem antiblocare roți (ABS) / ESP, unitate control grup electropompă servodirecție |
| 8 | 20 | Control demaror |
| 9 | 10 | Unitate încălzire suplimentară (Diesel), întrerupător nivel lichid răcire |
| 10 | 30 | Actuatori unitate control motor (bobine de aprindere, electrovalve, sonde lambda, unitate control, injectoare, încălzitoare), electrovalvă ventilare rezervor (benzină 1,6 litri) |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteză joasă / mare ștergătoare parbriz |
| 13 | 40 | Alimentare interfață sisteme integrate (aprindere pozitivă) |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 | 10 | Far drept far de drum |
| 16 | 10 | Far stâng far de drum |
| 17 | 15 | Far stâng far de întâlnire |
| 18 | 15 | Far drept far de întâlnire |
| 41 | 15 | Cutie automată cu șase viteze |
