În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Jumper III 2015‑2016, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen Relay III (Citroen Jumper III) (2015-2016) – schema siguranței Anul producției: 2015, 2016.
Siguranță brichetă (priză de alimentare) în Citroen Jumper III (2015-2016) este siguranța 44 în blocul siguranțe partea pasagerului.

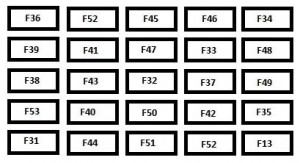

Citroen Jumper III – siguranțe – bord (partea pasagerului)
Siguranță
Amperi [A]
Descriere
12
7,5
Far de întâlnire dreapta
13
7,5
Far de întâlnire stânga
31
5
Alimentare releu
32
10
Iluminare habitaclu
33
15
Priză 12V spate
34
–
Neutilizat
35
7,5
Faruri marșarier – senzor prezență apă în motorină
36
15
Închidere centralizată – baterie
37
7,5
Comutator lumini frână – Lumină frână Thirs – Bord
38
10
Închidere centralizată
39
10
Sistem audio – Priză diagnosticare – Sirenă alarmă – Control programabil încălzire auxiliară – Control climatizare – Tahograf – Baterie
40
15
Încălzit: lunetă spate (partea stângă), oglindă partea șoferului
41
15
Încălzit: lunetă spate (partea dreaptă), oglindă partea pasagerului
42
7,5
Controler și senzor Sistem antiblocare roți (ABS) – Senzor ASR – Senzor DSC – Comutator lumini frână
43
30
Motor ștergător față
44
20
Brichetă – priză 12V
45
7,5
Control uși
46
–
Neutilizat
47
20
Motor geam partea șoferului
48
20
Motor geam partea pasagerului
49
7,5
Sistem audio – Elemente de control pe bord – Geam partea șoferului
50
7,5
Grup airbag și pretensionatoare
51
7,5
Tahograf – Control cruise control – Control climatizare
52
7,5
Alimentare opțională releu
53
7,5
Tablou de bord – lumină spate proiectoare de ceață
Citroen Jumper III – siguranțe – compartiment pasageri (siguranțe montate pe montantul ușii șoferului)
Siguranță
Amperi [A]
Descriere
54
–
Neutilizat
55
15
Scaune încălzite
56
15
Priză 12 V pentru scaun spate
57
10
Încălzire auxiliară programabilă
58
10
Lumini laterale
59
7,5
Suspensie pneumatică
60
–
Neutilizat
61
–
Neutilizat
62
–
Neutilizat
63
10
Comutator programabil pentru încălzire auxiliară
64
–
Neutilizat
65
30
Ventilator încălzire auxiliară programabilă

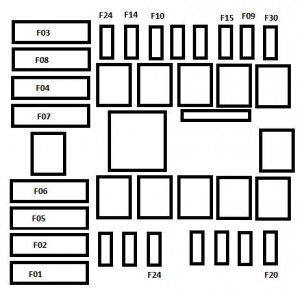

Citroen Jumper III – siguranțe – sub capota motorului
Siguranță
Amperi [A]
Descriere
1
40
Alimentare pompă ABS
2
50
Grup încălzitor motorină
3
30
Cheie aprindere
4
20
Încălzire auxiliară programabilă
5
20
Ventilație habitaclu cu încălzire programabilă
6
40
Viteză maximă ventilator habitaclu
60
7
40
Viteză minimă ventilator habitaclu
50
8
40
Grup ventilator habitaclu
9
20
Pompă ștergător parbriz
10
15
Claxon
14
7,5
Far de drum dreapta
15
7,5
Far de drum stânga
18
7,5
Gestionare motor
19
7,5
Compresor aer climatizare
20
30
Pompă ștergător faruri
21
15
Alimentare pompă combustibil
23
15
Electrovalve Sistem antiblocare roți (ABS)
30
15
Proiectoare de ceață față
