Nissan Murano (2002-2007) – cutia de siguranțe

Nissan Murano (2002-2007) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007.

Siguranță brichetă (priză de alimentare) în Nissan Murano (2002-2007) este siguranța 5 în cutia de siguranțe.

Habitaclu

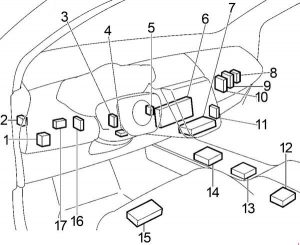

LHD

RHD

1. Cutia de siguranțe
2. Unitate control 4WD
3. Modul control caroserie (BCM)
4. Unitate control bloc cutie
5. Imobilizator sistem antifurt Nissan (NATS IMMU)
6. Afișaj panou control (cu sistem de navigație)
7. Contor și amplificator climatizare unificat
8. Unitate control avertizare presiune pneuri
9. Modul control cutie (TCM)
10. Modul control motor (ECM)
11. Unitate control acces fără cheie la distanță
12. Modul senzor diagnostic airbag
13. Unitate transfer
14. Unitate control navigație
15. Unitate control șofer
16. Unitate control timp
17. Unitate control automată a poziționatorului tracțiune

Cutia de siguranțe habitaclu

Nr	Ampere [A]	Descriere
1	10	Circuit principal de alimentare și împământare, funcție a sistemului de injecție combustibil, injector, sistem antifurt Nissan, geam electric, trapă, dezghețător lunetă spate, poziționator automat de condus, far, sistem control poziție faruri, sistem lumini de zi, întrerupător combinat, semnalizatoare și lumini de avarie, lumini de oprire, lumini de înregistrare, lumini spate, proiectoare de ceață față, lumină spate proiectoare de ceață, iluminare interioară, iluminare, sonerie de avertizare, ștergător parbriz față și spălător parbriz, ștergător parbriz spate și spălător parbriz, spălător faruri, sistem deschidere la distanță fără cheie, informații despre vehicul și sistem integrat de întrerupătoare, sistem navigație
2	–	–
3	–	–
4	–	–
5	15	Brichetă
6	10	Sistem avertizare antifurt (pre-cablare), dezghețător lunetă spate, poziționator automat tracțiune, climatizare, far, sistem lumini de zi, sistem control poziție faruri, semnalizatoare și lampă de avertizare, întrerupător combinat, lumini de oprire, lumini de înregistrare, lumini spate, lumină spate proiectoare de ceață, iluminare, spălător faruri, sistem audio, sistem navigație, sistem avertizare presiune joasă pneuri, sistem siguranță vehicul, sistem deschidere la distanță vehicul fără cheie, geam electric, oglindă electrică, far față proiectoare de ceață, informații despre vehicul și sistem integrat de întrerupătoare, comunicație audiovizuală Linie
7	15	Priză de alimentare
8	10	Dezghețător lunetă spate
9	10	Poziționator automat de condus
10	15	Climatizare, tahometru, turometru, temperatură și indicatori combustibil
11	15	Climatizare, tahometru, turometru, temperatură și indicatori combustibil

12	10	Comutator automat frână (ASCD), conectori Mil și Data Link, comutator mod manual, elemente nerecuperabile, sistem de blocare cutie automată CVT, sistem de control 4WD, sistem de control ESP / TCS / ABS / VDC, încuietoare electrică ușă, sistem acces la distanță fără cheie, dezghețare lunetă spate, scaun încălzit, sistem control orientare faruri, climatizare, tahometru, turometru, temperatură și indicatori combustibil, semnalizatoare și lampă de avertizare, lămpi de avertizare, lampă indicator CVT, sonerie de avertizare, sistem navigație, telefon (pre-wiring) б Senzor temperatură rezervor combustibil, comutator poziția a doua, sistem avertizare presiune joasă pneuri, sistem pedale reglabile, audio, linie comunicare audiovizuală, informații despre vehicul și sistem integrat de comutatoare
13	10	Sistem de reținere suplimentar
14	10	Indicator dispozitiv control viteză automat (ASCD), conectori Mil și Data Link, comutator mod manual, elemente nerecuperabile, sistem de control 4WD, sistem de control ESP / TCS / ABS / VSC, sistem limitator suplimentar, oglindă interioară (oglindă retrovizoare automată), sistem de încărcare, far, sistem lumini de zi, semnalizatoare și lampă de avertizare, lampă marșarier, lumină spate proiectoare de ceață, iluminare, tahometru, turometru, temperatură și indicatori combustibil, lămpi de avertizare, sistem navigație, lampă control CVT, semnal de avertizare, comutator poziția a doua
15	15	Senzor oxigen încălzit, senzor raport aer-combustibil, funcție sistem injecție combustibil
16	–	–
17	15	Priză de alimentare
18	10	Sistem avertizare antifurt (pre-wiring), lampă interior, lampă interior cameră
19	10	Suport motor, conectori Mil și Data Link, comutator mod manual, elemente nerecuperabile, sistem de control 4WD, sistem de control ESP / TCS / ABS, încuietoare electrică ușă, sistem acces la distanță fără cheie, dezghețare lunetă spate, climatizare, semnalizatoare, lampă de avertizare, dezghețare lunetă spate, lămpi de avertizare, lampă indicator CVT, sonerie de avertizare, senzor temperatură rezervor combustibil, comutator poziția a doua, sistem avertizare presiune joasă pneuri, sistem VDC, transmițător-receptor universal Homelink, oglindă interioară (oglindă retrovizoare automată), sistem navigație, informații despre vehicul și sistem integrat de comutatoare, linie comunicare audiovizuală
20	10	Lumină de stop, comutator frână, comutator frână control viteză automat (ASCD), elemente nerecuperabile, sistem de blocare cutie automată CVT, sistem de control ESP / TCS / ABS / VDC
21	10	Indicator dispozitiv control viteză automat (ASCD), conectori Mil și Data Link, comutator mod manual, elemente nerecuperabile, alimentare, sistem de control 4WD, sistem de blocare cutie automată CVT, sistem de control ESP / TCS / ABS / VDC, bloc ușă, sistem avertizare antifurt (pre-wiring), sistem antifurt Nissan, poziționator automat de conducere, far, sistem lumini de zi, semnalizatoare și lampă de avertizare, lumină spate proiectoare de ceață, iluminare interioară, iluminare, tahometru, turometru, temperatură și indicatori combustibil, lămpi de avertizare, lampă control CVT, sonerie de avertizare, comutator poziția a doua, sistem avertizare presiune joasă pneuri, sistem deschidere la distanță vehicul fără cheie, sistem siguranță vehicul, sistem pedale reglabile
22	10	Încuietoare electrică ușă
S	–	Siguranțe de rezervă

Nr	Releu
R1	Duchessa
R2	Accesoriu

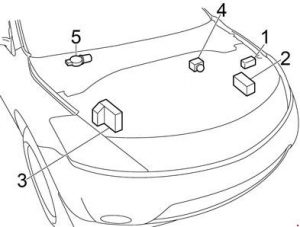

Compartiment motor

1. Bloc siguranțe
2. Cutia de siguranțe nr. 2
3. Cutia de siguranțe nr. 1 (IPDM E / R)
4. Actuator ABS și unitate electrică
5. Motor ștergător față

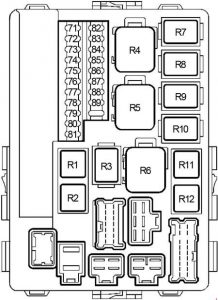

Cutia de siguranțe a compartimentului motor (tip 1)

Nr	Ampere [A]	Descriere
71	10	Modul control cutie, senzor viteză suplimentar CVT (senzor turații)
72	15	Releu faruri față proiectoare de ceață
73	15	IPDM E / R
74	30	Releu ștergător față
75	10	Releu lumini spate
76	15	Releu motor control far
77	20	Releu dezghețare lunetă spate
78	20	Releu dezghețare lunetă spate
79	10	Releu climatizare
80	10	Releu ștergător față

81	15	Releu pompă combustibil
82	15	Releu ECM
83	15	Faruri RH (lumini de întâlnire), sistem iluminare automată, sistem siguranță vehicul
84	15	Faruri LH (lumini de întâlnire), sistem iluminare automată, sistem siguranță vehicul
85	10	Faruri LH (lumini de drum), sistem iluminare automată, sistem siguranță vehicul
86	10	Faruri RH (lumini de drum), sistem iluminare automată, sistem siguranță vehicul
87	10	Ștergător parbriz față și spălător parbriz, ștergător spate și spălător parbriz
88	10	Sistem AWD, Sistem antiblocare roți (ABS), sistem control dinamic vehicul
89	10	–
Releu
R1	Pompă combustibil
R2	Climatizare

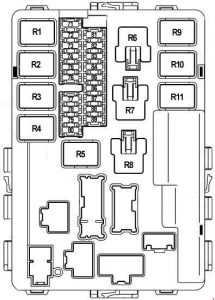

Cutia de siguranțe a compartimentului motor (tip 2)

Nr	Ampere [A]	Descriere
71	10	Lumini de staționare, lumini de înregistrare, lumini spate, sistem control al reglajului farurilor, iluminare
72	10	Faruri RH (faruri de drum), sistem lumini de zi
73	30	Releu ștergător față
74	10	Faruri LH (faruri de drum), sistem lumini de zi
75	20	Releu dezaburire lunetă spate
76	15	Faruri RH (faruri de întâlnire), sistem lumini de zi
77	15	Releu ECM, alimentator ECM de rezervă, sistem antifurt Nissan
78	15	Releu lumini de zi
79	10	Releu climatizare
80	20	Releu dezaburire lunetă spate
81	15	Releu pompă combustibil
82	10	Sistem control 4WD, sistem control ESP / TCS / Sistem antiblocare roți (ABS)
83	10	Modul control cutie, senzor viteză suplimentar CVT (senzor turații)
84	10	Ștergător față și spălător parbriz, ștergător spate și spălător parbriz
85	15	–

86	15	Faruri LH (faruri de întâlnire), sistem lumini de zi
87	15	Releu motor control far
88	15	Releu faruri față proiectoare de ceață
89	10	–
Releu
R1	Modul control motor
R2	Far înalt
R3	Far jos
R4	Demaror
R5	Aprindere
R6	Ventilator răcire (nr. 3)
R7	Ventilator răcire (nr. 1)
R8	Ventilator răcire (nr. 2)
R9	Motor control far
R10	Pompă combustibil
R11	Far față proiectoare de ceață

Cutia de siguranțe a compartimentului motor nr. 2

Nr	Ampere [A]	Descriere
31	10	Alimentator ECM pentru backup
32	10	Claxon, sistem de deschidere la distanță vehicul fără cheie, sistem de siguranță vehicul
33	10	Sistem de încărcare
34	30	Lumini de poziție, lumini de înregistrare, lumini spate
35	10	Deschidere uși spate
36	15	Scaun încălzit
37	10	Sistem de control 4WD
38	15	Audio, sistem de navigație, telefon (pre-cablato), dezghețător lunetă spate, informații despre vehicul și sistem integrat de întrerupătoare, linie comunicație audio-video
fa	50	Bloc electric ușă, sistem de deschidere la distanță uși fără cheie, mecanism deschidere uși spate, sistem de avertizare antifurt (pre-wire), geam electric, dezghețător lunetă spate, trapă, poziționator automat tracțiune, scaun electric, far, sistem lumini de zi, sistem control orientare faruri, lampă de semnalizare și avertizare, întrerupător combinat, lumini de poziție, lumini de înregistrare, lumini spate, lumină spate proiectoare de ceață, iluminare interioară, iluminare, clopoțel de avertizare, ștergător față și spălător parbriz, ștergător spate și spălător parbriz, spălător faruri, sistem de avertizare presiune joasă pneuri, sistem de siguranță vehicul, sistem antifurt Nissan, oglindă exterioară alimentată electric, sistem pedale reglabile, far față proiectoare de ceață, informații despre vehicul și sistem integrat de întrerupătoare, sistem de navigație
sol	30	Sistem antiblocare roți (ABS)
H.	30	Sistem de control ESP / TCS / ABS
ja	40	Spălător faruri
jot	50	Sistem de control ESP / TCS / ABS
K.	40	Control ventilator răcire
L	40	Control ventilator răcire
M	40	Aprindere
Releu
R1	Releu claxon
R2	Spălător faruri

Bloc siguranțe

Nr	Ampere [A]	Descriere
A	120	Sistem de încărcare, siguranțe “B”, “C”
B	100	“31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J Siguranțe ”,“ K ”,“ L ”,“ M ”
