Nissan Xterra N50 (2005-2015) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Nissan Xterra N50 (2005–2015), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Nissan Xterra N50

Se referă la vehiculele produse în anii:

2005, 2006, 2007, 2008, 2009.

Pentru brichetă (prize de alimentare) în Nissan Xterra sunt responsabile siguranțele nr. 5 (2005-2009: priză de alimentare a consolei / 2010-2015: priză de alimentare), nr. 7 (2005-2009: priză de alimentare superioară față) în siguranța bordului și siguranța 26 (priză de alimentare față jos) în cutia de siguranțe a compartimentului motor.

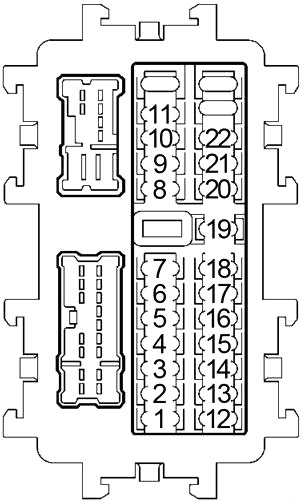

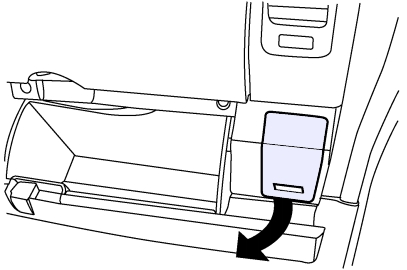

Panou instrumente

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10	Modul control caroserie, modul control motor
2	–	Neutilizat
3	10	Unitate control blocare diferențial; Comutator mod blocare diferențial.
4	10	Audio; Modul control caroserie; Tuner radio satelit.
5	15	Priză alimentare consolă
6	10	Comutator telecomandă oglinzi exterioare
7	15	Priză alimentare față superioară
8	10	Control aer față; Releu motor ventilator față.
9	–	Neutilizat
10	–	Neutilizat
11	–	Neutilizat
12	10	Comutator frână ASCD; Releu scaun încălzit; Conector magistrală date; Comutator lumină de stop; Sistem sonar; Sistem control automat transmisie; Audio.

Număr	Amperi [A]	Descriere
13	10	Unitate senzor diagnostic sistem airbag; Unitate control sistem clasificare pasageri.
14	10	Contor kilometraj combinat; Oglindă retrovizoare automată anti-orbire.
15	10	Comutator combinat
16	10	Releu scaun încălzit
17	15	Amplificator audio; Tuner radio satelit.
18	10	Modul control caroserie; Releu lumini în compartiment încărcare; Lumină față cabină/hartă; Iluminare încuietoare aprindere; Lumină de cortizie pe rândul doi; Sistem control frâne; Tracțiune integrală.
19	10	Oglindă retrovizoare automată anti-orbire; Contor kilometraj combinat; Conector magistrală date; Unitate control blocare diferențial; Control aer față; Sistem monitorizare presiune pneuri.
20	10	Releu lumină de stop; Comutator lumină de stop.
21	10	Senzor unghi direcție; Unitate control transfer; Modul control caroserie; Lumină iluminare interioară; Sistem închidere electrică; NVIS; Sistem siguranță vehicul.
22	10	Unitate transmisie automată

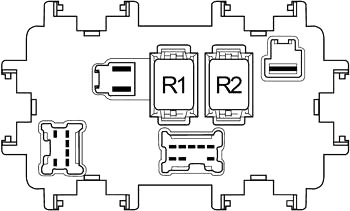

Releu
R1		Neutilizat
R2		Accesoriu

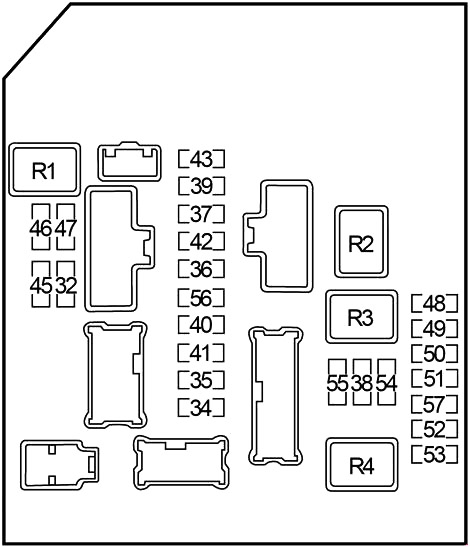

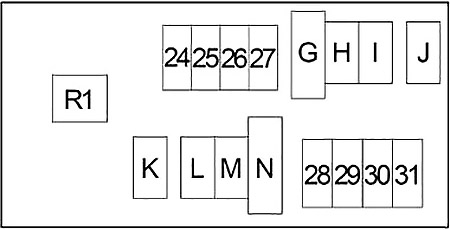

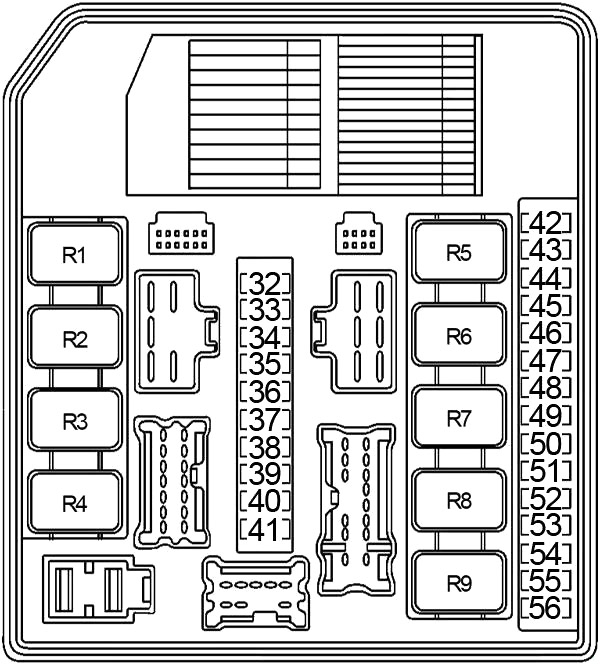

Compartiment motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
24	15	Releu motor ventilator față
25	10	Comutator cheie
26	20	Priză alimentare față jos
27	15	Releu motor ventilator față
28	–	Neutilizat
29	20	Audio
30	15	Generator; Releu claxon.
31	–	Neutilizat
g	50	BCM (modul control caroserie); Comutator automat 2.
h	30	Frână electrică (remorcă)
i	40	Releu ventilator răcire; Releu oglindă încălzită.
J	40	Comutator aprindere; Releu deblocare transfer 1 și releu 2.
K	–	Neutilizat
L	30 / 40	Sistem antiblocare roți (ABS) (2005 – 40A; 2006-2009 – 30A)
m	30	Releu remorcă
n	30 / 40	Sistem antiblocare roți (ABS) (2005 – 30A; 2006-2009 – 40A)
32	10	Releu remorcă 2
33	–	Neutilizat
34	10	Far – dreapta (sus)
35	10	Far – stânga (sus)
36	10	Faruri față combinate
37	10	Faruri spate combinate; Lumini număr înmatriculare; Iluminare comutatoare; Releu remorcă 1.
38	10	Releu lumină marșarier (cutie automată); Releu remorcă 2.
39	30	Releu ștergător parbriz față
40	15	Far – stânga (jos); Releu lumini de zi 2.
41	15	Far – dreapta (jos)

Număr	Amperi [A]	Descriere
42	10	Releu al climatizării
43	15	Releu al oglinzii încălzite
44	–	Neutilizat
45	10	Releu al luminii de zi 1
46	15	Releu al dezumidificatorului lunetei spate
47	15	Releu al dezumidificatorului lunetei spate
48	15	Releu al pompei de combustibil
49	10	Unitate transmisie automată; Comutator blocare ambreiaj; Comutator anulare blocare; Releu anulare blocare ambreiaj 2.
50	10	Sistem antiblocare roți (ABS); Senzor unghi de viraj.
51	10	Releu lumină marșarier (cutie automată); Comutator lumină marșarier (cutie manuală).
52	20	Releu motor control clapetă
53	20	Modul control motor (ECM); Releu ECM; Amplificator antenă NATS.
54	10	Senzor debit aer; Senzor oxigen încălzit.
55	15	Injectoare
56	20	Faruri față proiectoare de ceață
Releu:
R1		Dezumidificator lunetă spate
R2		Modul control motor (ECM)
R3		Far de întâlnire
R4		Far față proiectoare de ceață
R5		Demaror
R6		Oglindă încălzită
R7		Ventilator răcire (înalt)
R8		Ventilator răcire (jos)
R9		Aprindere
R10		Claxon

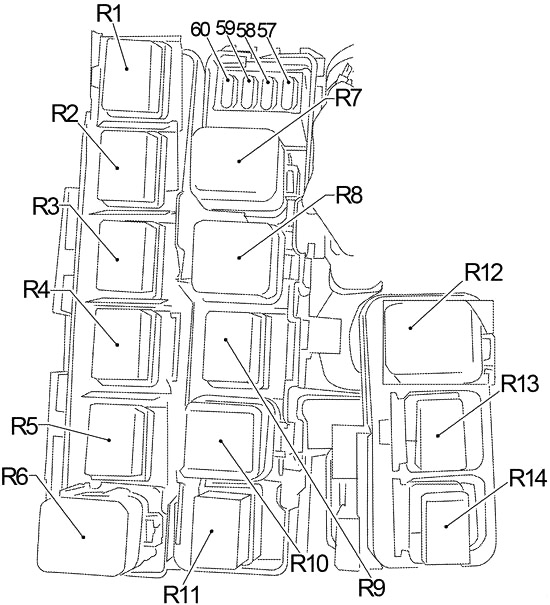

Bloc releu

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
57	10	Releu de deconectare a transferului 1 și releu 2; Modul control transfer.
58	10	Comutator cutie pentru 4 roți; Modul control transmisie.
59	–	Neutilizat
60	15	2006-2014: BCM (modul control caroserie); Remorcă.
Releu:
R1		2006-2014: Lumini remorcă (partea dreaptă)
R2		Releu de deconectare a transferului 2 (cu tracțiune integrală)
R3		Releu lumină de zi 2

Număr	Amperi [A]	Descriere
R4		Lumină de stop (cu controlul pornirii în rampă și asistență la pornirea în rampă); 2006-2014: Releu de anulare a blocării ambreiajului 1.
R5		Releu lumină de zi 1
R6		Lumină de rezervă (cu cutie automată); 2006-2014: Releu de anulare a blocării ambreiajului 2.
R7		Motor ventilator față
R8		Cutie viteză joasă (cu tracțiune integrală)
R9		Releu de deconectare transmisie 1 (cu tracțiune integrală)
R10		Cutie viteză înaltă (cu tracțiune integrală)
R11		2005: Releu de anulare a blocării ambreiajului 2; 2006-2014: Semnalizatoare spate (stânga).
R12		2006-2014: Lumină de mers înapoi (cu cutie manuală)
R13		2006-2014: Releu remorcă 1
R14		2006-2014: Releu remorcă 2
