Schema cutiei de siguranțe și relee – Nissan Cube AZ10

Se referă la vehiculele produse în anii:

1998, 1999, 2000, 2001, 2002 și 2003.



Habitaclu

Descriere

Prima coloană
10A este „semnalul de aprindere”.
15A – „rețea 100B”
10A – „geam electric”
10A – „lumina în habitaclu”
10A – „faruri de stop”
15A – „încălzire ștergătoare parbriz”
10A – „claxon”
15A – „far proiectoare de ceață”
10A – „faruri de urgență”
10A -” lumini de mers înapoi “
10A -” semnalizatoare “
10A -” bord “
10A -” ABS “

A doua coloană
10A – „cutie de viteze”
10A – „sistem airbag”
10A – „ECU”
15A – „pompă combustibil”
10A – „injector”
10A – „climatizare”
linie golă
15A – „ventilatoare”
10A – „radiomagnetofon”
15A – „prize electrice, brichetă”
20A -” ștergător parbriz “
10A -” oglindă, ștergător spate “
15A -” încălzire (geam) “

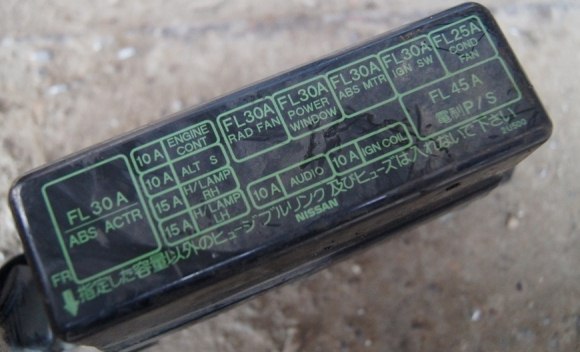

Compartiment motor

• 30A ABS
• Motor 10A
• Generator 10A
• 15A Faruri (partea dreaptă)
• 15A Faruri (partea stângă)
• Ventilator electric 30A
• Geamuri electrice 30A
• 30A ABS
• Sistem audio 10A
• Sistem injecție 10A
• Sistem injecție 30A
• Ventilator răcire 25A
• 45A Servodirecție.

Verifică alocarea siguranțelor tale cu descrierea actuală de pe capacul cutiei.
