Nissan Primera P12 (2001-2007) – cutia de siguranțe

Nissan Primera P12 – schema cutiei de siguranțe

Anul producției: 2001, 2002, 2003, 2004, 2005, 2006 și 2007.

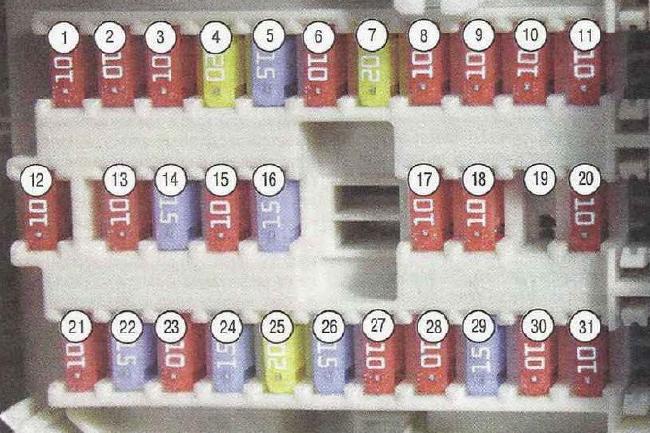

Compartiment pasageri

Se află în bord, în spatele capacului protector.

Descriere

1 – 10A	Sistem audio
2 – 10A	Cruise control
3 – 10A	Acționare electrică a portbagajului
4 – 20A	Siguranță electrică în portbagaj
5 – 15A	Lumină de stop
6 – 10A	Proiectoare de ceață
7 – 20A	Geam spate încălzit (geamul hayonului)
8 – 10A	Scaune față încălzite
9 – 10A	Cruise control
10 – 10A	Alimentare dispozitive electronice
11 – 10A	Sistem control automat cutie
12 – 10A	Alimentare dispozitive electronice
13 – 10A	Lămpi interioare
14 – 15A	Motor ventilator
15 – 10A	Climatizare

16 – 15A	Motor ventilator
17 – 10A	Sistem gestionare motor
18 – 10A	Sistem de siguranță suplimentar (SRS)
19	Rezervă
20 – 10A	Sistem gestionare motor
21 – 10A	Releu electromagnetic demaror
22 – 15A	Brichetă
23 – 10A	Actuatori electrici pentru oglinzi retrovizoare exterioare
24 – 15A	Siguranță electrică în consola centrală
25 – 20A	Ștergător parbriz
26 – 15A	Spălător parbriz și hayon spate
27 – 10A	Senzori
28 – 10A	Detergent pentru geamul hayonului
29 – 15A	Pompă combustibil
30 – 10A	Instrument bord
31 – 10A	Sistem antiblocare roți (ABS)

Relee în partea față a panoului cutiei de siguranțe

Descriere

1. releu încălzire geam scaun spate;
2. releu motor clapetă;
3. releu lumini proiectoare de ceață;
4. releu regulator geam;
5. întrerupătoare releu;
6. întrerupătoare releu.

Relee în partea spate a panoului cutiei de siguranțe

Descriere

1. releu aprindere;
2. releu echipament auxiliar;
3. releu ventilator aer pentru ventilare, încălzire și climatizare

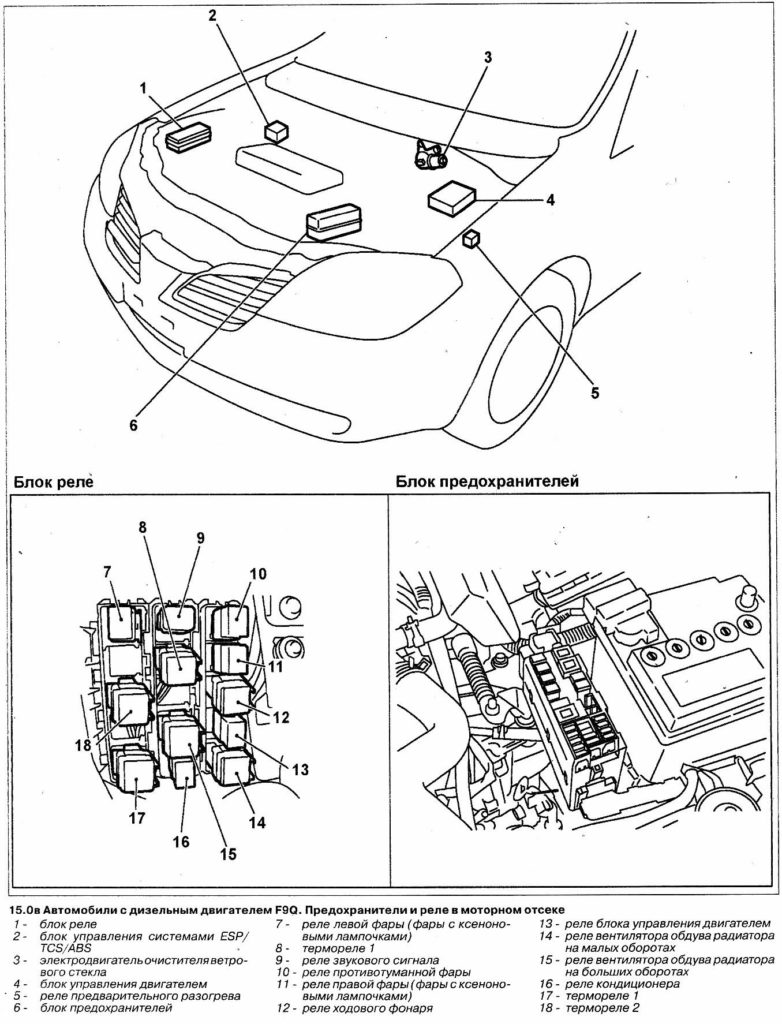

Compartiment motor

Cutia de montare a cutiei de siguranțe

Descriere

1 – 120A	Prima siguranță principală
2 – 80A	Consumatori cu aprinderea pornită
3 – 50A	Motorul pompei sistemului antiblocare roți (ABS)
4 – 40A	Comutator aprindere (blocare)
5 – 30A	Electrovalve sistem antiblocare roți (ABS)
6	Rezervă
7	Rezervă
8 – 10A	lumini de poziție
9 – 15A	Sistem audio
10 – 10A	Sistem de gestionare a motorului
11 – 15A	Claxon
12	Rezervă
13	Rezervă

14 – 15A	Far de întâlnire (far stânga)
15 – 15A	Far de întâlnire (far dreapta)
16 – 15A	Motor actuator clapetă
17 – 15A	Faruri de drum (far stânga)
18 – 15A	Faruri de drum (far dreapta)
19 – 15A	Proiectoare de ceață
20 – 20A	Bobine de aprindere
21 – 80A	A doua siguranță principală
22	Gol
23 – 30A	Spălător faruri
24 – 40A	Al doilea motor ventilator radiator
25 – 40A	Primul motor ventilator radiator
26 – 40A	Geamuri electrice

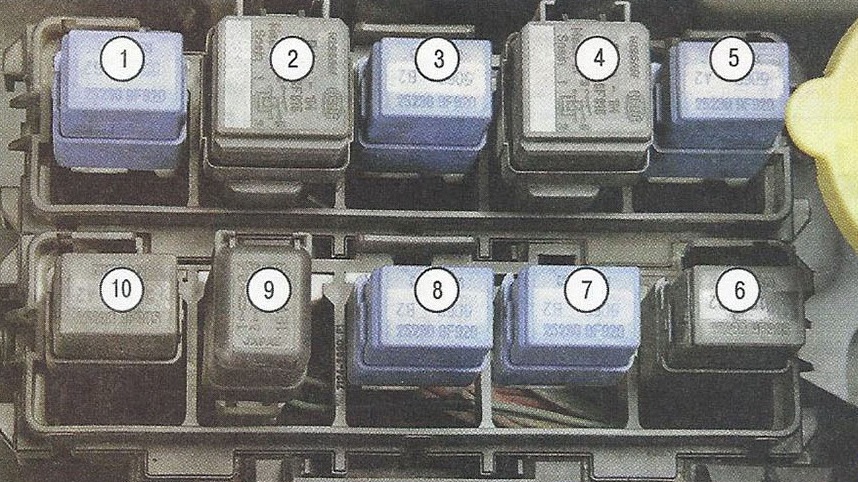

Cutia de relee

Tip 1

Descriere

1. releu proiectoare de ceață;
2. releu ventilator radiator;
3. releu echipament auxiliar;
4. releu ventilator radiator;
5. releu electromagnetic ambreiaj compresor climatizare;
6. releu ventilator radiator;
7. releu pentru activarea modurilor „P” (parcare) „N” (neutru) ale cutiei automate sau variatorului;
8. releu pentru activarea farurilor de întâlnire în timpul zilei;
9. releu claxon;
10. releu ventilator radiator.
