Nissan Quest (1998-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Nissan Quest (1998–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Nissan Quest (1998-2002) – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001.
Siguranță brichetă (priză de alimentare) în Nissan Quest (1998-2002) este siguranța 6 în cutia de siguranțe din compartimentul pasagerilor.

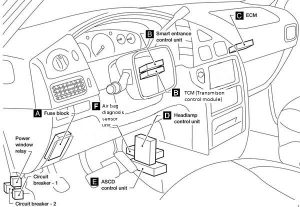

Compartiment pasageri

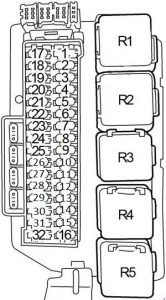

Cutia de siguranțe din compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| 1 | 7,5 | Scaune față încălzite |
| 2 | 10 | Modul control transmisie (TCM);
Motor ștergător spate; Modul EATC. |
| 3 | 10 | Modul senzor diagnostic sistem airbag |
| 4 | 10 | Supapă IACV-AAC;
Supapă bypass supapă închidere gol; Modul control motor (ECM); Conector interfață date; Supapă electromagnetică întrerupător mapă/baro; Senzor poziție clapetă; Supapă control ventilare rezervor EVAP. |
| 5 | 7,5 | Întrerupător oglindă exterioară cu comandă la distanță;
SECU. |
| 6 | 20 | Brichetă |
| 7 | 20 | Punct alimentare spate |
| 8 | 20 | Motor ștergător față;
Motor spălător parbriz față; Amplificator ștergător față. |
| 9 | 10 | Motor ștergător spate;
Motor spălător parbriz spate. |
| 10 | 15 | ’01 -’02:
Audio; Monitor video; Amplificator subwoofer. |
| 7,5 | ’98 -’00:
Audio |
|
| 11 | 20 | ’01 -’02:
Punct alimentare spate (montat pe consolă) |
| 20 | ’98 -’00:
Amplificator subwoofer |
|
| 12 | 7,5 | Unitate control faruri;
Modul control motor (ECM). |
| 13 | 7,5 | Unitate control climatizare;
Releu climatizare; Unitate EATC; Clape amestec aer și mod; Supapă electromagnetică IACC-FICD. |
| 14 | 20 | Dezghețător lunetă spate |
| 15 | 20 | Dezghețător lunetă spate |
| 16 | 10 | Întrerupător dezghețător lunetă spate;
Încălzitoare oglinzi. |
| 17 | 10 | Lumini laterale față;
Far față combinat; Întrerupător combinat. |
| 18 | 7,5 | Lumini de iluminare |
| 19 | 10 | Far spate combinat;
Bec înregistrare remorcă. |
| 20 | 10 | Audio, schimbător CD;
Telecomandă audio spate; Panou de control FES. |
| 21 | 15 | Lumini interioare;
Control scaun și oglindă cu memorie; Motor trapă. |
| 22 | 20 | Comutator lumină de stop;
Unitate de control remorcă. |
| 23 | 10 | Comutator lumină de avarie;
Indicator control siguranță. |
| 24 | 15 | Motor ventilator spate |
| 25 | 15 | Motor ventilator spate |
| 26 | 7,5 | Senzor de oxigen încălzit |
| 27 | 10 | Comutator avarie |
| 28 | 20 | Motor ventilator față;
Unitate control viteză ventilator față. |
| 29 | 10 | Conector interfață date;
Contor combinat; Comutator frână ASCD; Releu climatizare; Releu ventilator răcire; Releu motor ventilator spate; Unitate control scaun și oglindă cu memorie; Unitate control ASCD. |
| 30 | 10 | Actuator ABS și unitate electrică;
Comutator poziție parcare și neutru; Unitate control faruri; SECU; Modul control transmisie (TCM). |
| 31 | 20 | Motor ventilator față;
Unitate control viteză ventilator față. |
| 32 | – | – |
| Relee | ||
| R1 | Far spate | |
| R2 | Aprindere | |
| R3 | Accesoriu | |
| R4 | Dezghețare lunetă spate | |
| R5 | Ventilator | |

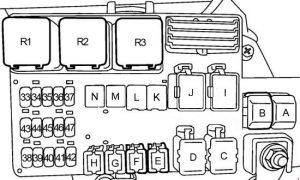

Cutia de siguranțe din compartiment motor
| Nr | Amp [A] | Descriere |
| 33 | 10 | Injectoare;
Modul control motor (ECM). |
| 34 | 10 | Releu modul control motor (ECM);
Conector interfață date. |
| 35 | 10 | Generator |
| 36 | 15 | Far dreapta |
| 37 | 15 | Far stânga |
| 38 | 7,5 | Releu proiectoare de ceață față |
| 39 | 7,5 | SECU;
Releu siguranță vehicul. |
| 40 | – | – |
| 41 | 20 | Releu electrovalvă ABS |
| 42 | 15 | Releu claxon |
| 43 | 15 | Releu pompă combustibil |
| 44 | 7,5 | Detecție ventilator radiator |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Releu aprindere (siguranță: “26”, “27”, “29”, “30”);
Releu accesoriu (siguranță: “5”, “6”, “7”, “8”, “9”); (siguranță: “17”, “18”, “19”); Siguranță: “2”, “20”, “21”, “22”, “23”. |
| B | 140 | Generator;
Siguranță: „A”, „C”, „F”, „G”, „38”, „39”, „41”, „42”. |
| C | 65 | Releu motor ventilator față
(siguranță: „28”, „31”) |
| D | – | – |
| E | – | – |
| F | 30 | Comutator automat 1
(SECU, releu fereastră alimentare); Comutator automat 2 (priză electrică). |
| G | 40 | Releu motor Sistem antiblocare roți (ABS) |
| H | – | – |
| I | 45 | Releu dezaburire lunetă spate
(siguranță: „14”, „15”, „16”); Siguranță: „24”, „25”. |
| J | 75 | Releu ventilator răcire |
| K | 30 | Aprindere |
| L | 20 | Releu ventilator răcire |
| M | – | – |
| N | – | – |
| Releu | ||
| R1 | Releu ventilator răcire 1 | |
| R2 | Releu ventilator răcire 2 | |
| R3 | Releu ventilator răcire 3 | |

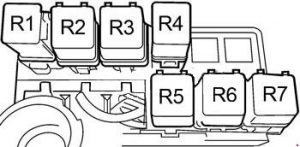

Cutia de relee a compartimentului motor
| Releu | Descriere |
| R1 | Poziție parcare și neutră |
| R2 | Pompă combustibil |
| R3 | Controlează becurile |
| R4 | ’01 -’02:
Proiectoare de ceață |
| ’98 -’00:
Oprește ASCD |
|
| R5 | Securitatea vehiculului |
| R6 | Claxon |
| R7 | Climatizare |
Schema cutiei de siguranțe și relee – Nissan Quest
Se referă la vehiculele produse în anii:
2004, 2005, 2006, 2007, 2008, 2009.

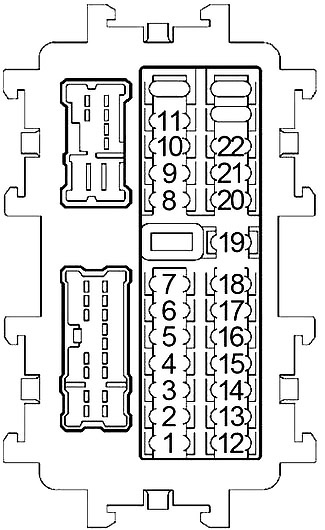

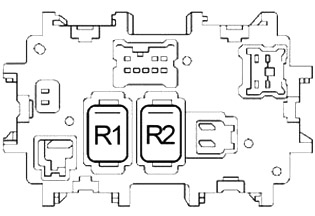

Cutia de siguranțe a bordului
Cutia de siguranțe se află în spatele compartimentului pentru ochelari al bordului. Trageți mânerul pentru ochelari în jos pentru a deschide (1), apoi trageți mânerul pentru ochelari (2) și îndepărtați-l pentru a dezvălui panoul de siguranțe.
Spate
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Pedală reglare modul control, întrerupător lumină de stop |
| 2 | 10 | Releu motor ventilator față, control aer față |
| 3 | 15 | Modul control caroserie (BCM), oglindă retrovizoare interioară anti-orbire automată |
| 4 | 10 | Audio, întrerupător AV, unitate afișaj, unitate control afișaj, unitate control navigație, player DVD, tuner radio satelit, modul control caroserie (BCM) |
| 5 | 15 | Prize alimentare față 2, priză alimentare spate (2° rând) |
| 6 | 10 | Întrerupător telecomandă oglinzi exterioare |
| 7 | – | – |
| 8 | 10 | Oglindă ușă |
| 9 | 10 | Controler scaun șofer, diodă 1 |
| 10 | 15 | Motor ventilator spate |
| 11 | 15 | Motor ventilator spate |
| 12 | 10 | Întrerupător frână automată modul control viteză (ASCD), conector legătură date, contor combinat, releu scaun încălzit, întrerupător poziție neutră parcare, afișaj, senzor unghi direcție, afișaj modul control, modul control Navi, modul control uși spate, modul control uși culisante, modul control sonar, lumini de zi, telefon handsfree |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 10 | Unitate senzor diagnosticare sistem airbag, unitate control sistem clasificare pasageri |
| 14 | 10 | Contor combinat, întrerupător poziție neutră parcare, întunecare automată oglindă retrovizoare interioară |
| 15 | – | – |
| 16 | 10 | Injectoare, modul control caroserie (BCM), modul control motor (ECM) |
| 17 | 10 | Unitate control Navi, unitate control uși spate, unitate control uși glisante, unitate control scaun șofer, întrerupător memorie scaun, unitate control poziționare automată motor |
| 18 | 15 | Subwoofer |
| 19 | 15 | Modul control transmisie (TCM), întrerupător A/V, afișaj, senzor unghi direcție, contor combinat, suport motor față controlat electronic, afișaj control, întrerupător cheie, control aer față |
| 20 | 10 | Întrerupător lumină de stop |
| 21 | 15 | Prize alimentare față 1, priză alimentare spate (Cargo) |
| 22 | 15 | Releu deschidere capac combustibil, cititor DVD |
| R1 | Ventilator | |
| R2 | Accesoriu | |

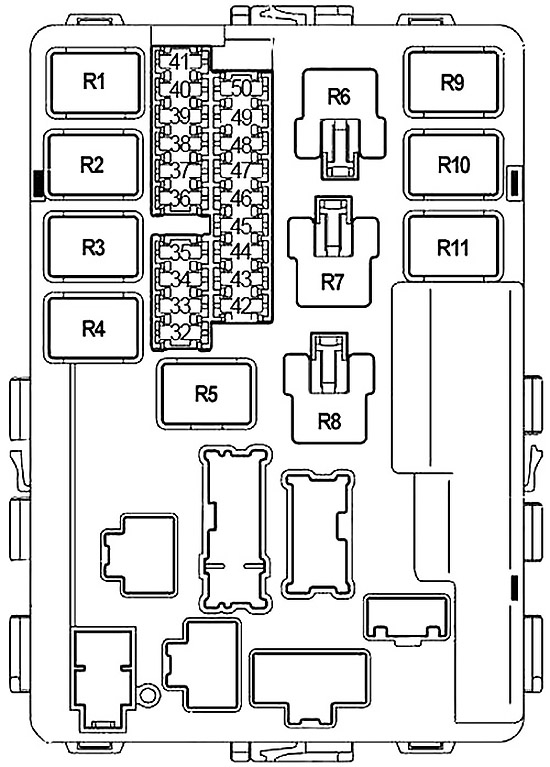

Cutia de siguranțe din compartiment motor #1
Bloc siguranțe se află lângă rezervorul lichidului de spălare parbriz.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 32 | 20 | Releu dezaburitor lunetă spate |
| 33 | 10 | Releu climatizare |
| 34 | 15 | Procesor IPDM E/R |
| 35 | 15 | Modul control motor (ECM), releu ECM, amplificator antenă NATS |
| 36 | 15 | Far dreapta, diodă 3 |
| 37 | 20 | Releu dezaburitor lunetă spate |
| 38 | 10 | Far stânga lumini de zi, unitate control lumini de zi |
| 39 | 30 | Releu ștergător față |
| 40 | 10 | Far dreapta lumini de zi, releu lumini de zi, diodă 3 |
| 41 | 15 | Releu lampă spate, releu lampă colț, procesor IPDM E/R |
| 42 | 10 | Releu pompă încălzitor |
| 43 | 15 | Releu faruri fendinebbia față |
| 44 | 15 | Releu motor control clapetă |
| 45 | 15 | Far stânga, lumini de zi |
| 46 | 15 | Senzor debit aer, senzor oxigen încălzitor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 47 | 10 | Comutator combinat (ștergător parbriz față și pulverizator, ștergător parbriz spate și pulverizator) |
| 48 | 10 | Modul control transmisie (TCM), senzor turații, senzor turații turbina, releu A/T PV IGN |
| 49 | 10 | Sistem antiblocare roți (ABS) |
| 50 | 15 | Releu pompă combustibil |
| R1 | Modul control motor | |
| R2 | Far de drum | |
| R3 | Far de întâlnire | |
| R4 | Demaror | |
| R5 | Aprindere | |
| R6 | Ventilator răcire (№1) | |
| R7 | Ventilator răcire (№3) | |
| R8 | Ventilator răcire (№2) | |
| R9 | Motor control clapetă | |
| R10 | Pompă combustibil | |
| R11 | Far față proiectoare ceață | |

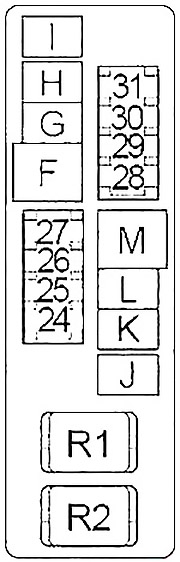

Cutia de siguranțe din compartiment motor nr 2
Se află lângă baterie. Îndepărtați capacul cutiei de siguranțe apăsând clema și ridicând capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 24 | 20 | Alimentator pentru remorcă |
| 25 | 15 | Releu claxon |
| 26 | 10 | Generator |
| 27 | 15 | Releu scaun încălzit |
| 28 | 20 | Releu motor ventilator față |
| 29 | 15 | Lumini de zi |
| 30 | 20 | Releu motor ventilator față |
| 31 | 20 | Audio, amplificator BOSE, tuner radio satelit |
| F | 40 | Sistem antiblocare roți (ABS) |
| g | 40 | Releu ventilator răcire 2 |
| h | 40 | Releu ventilator răcire 1, releu ventilator răcire 3 |
| i | 40 | Comutator circuit 1 (sistem închidere automată uși culisante, priză alimentare) |
| J | 50 | Controler caroserie (BCM) |
| K | 40 | Aprindere |
| L | 40 | Sistem antiblocare roți (ABS) |
| m | 40 | Comutator circuit 2 (sistem pedale reglabile electric, poziționator automat motor, sistem închidere automată uși culisante, scaun electric) |
| R1 | Claxon | |
| R2 | Motor ventilator față | |

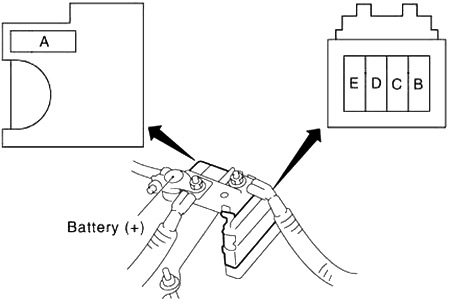

Bloc siguranțe siguranță
Este pe bateria + bornă.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | 140 | Generator, siguranță: “D”, “E” |
| b | 80 | Releu accesorii (siguranțe: “4”, “5”, “6”), releu motor ventilator spate (siguranțe: “10”, “11”), siguranță: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Releu aprindere (Siguranțe: “42”, “46”, “47”, “48”, “49”, “50”), Siguranțe: “33”, “34”, “35”, “37” |
| D | 80 | Releu faruri de drum (siguranțe: “38”, “40”), releu faruri de întâlnire (siguranțe: “36”, “45”), Siguranțe: “32”, “39”, “41”, “43”, “44” |
| E | 100 | Siguranță: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
Schema cutiei de siguranțe și relee – Nissan Quest
Se referă la vehiculele produse în anii:
2011, 2012, 2013, 2014, 2015, 2016.

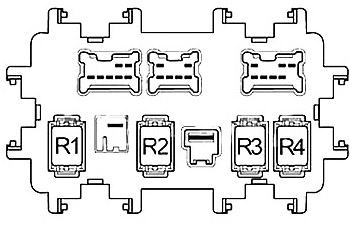

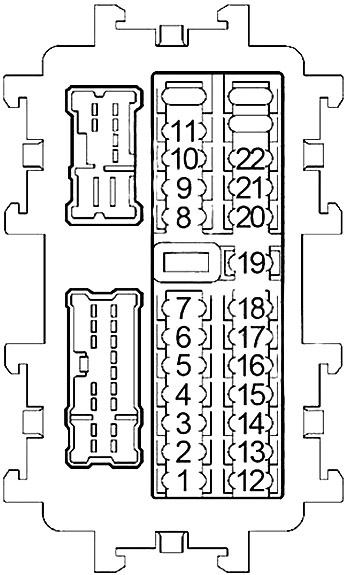

Cutia de siguranțe a bordului
Panoul cu siguranțe se află în spatele capacului bordului. Trageți pentru a îndepărta capacul cutiei de siguranțe (1).
Spate
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Comutator scaun încălzit |
| 2 | 10 | Unitate senzor diagnosticare sistem airbag, unitate control sistem clasificare pasageri |
| 3 | 10 | Amplificator climatizare, modul control automat uși spate, modul control uși culisante, modul control asistență la direcție, comutator frână ASCD, comutator lumină de stop, senzor detectare gaze evacuare / mirosuri exterioare, supapă electromagnetică controlată electronic pentru montaj motor, conector legătură date, AC 120 V comutator principal ieșire, senzor unghi direcție, ionizator, adaptor Tel, unitate control AV, display spate, oglindă retrovizoare interioară automată antiorbire, unitate control monitor cu vedere 360 grade, control climatizare spate |
| 4 | 10 | Contor kilometraj combinat, releu de rezervă |
| 5 | – | – |
| 6 | 15 | Alertă sonoră inteligentă cheie, conector legătură date, amplificator climatizare, releu selectiv de deblocare, oglindă retrovizoare interioară automată antiorbire, contor kilometraj combinat |
| 7 | 10 | Comutator lumină de stop, releu lumină de stop, BCM (modul control caroserie) |
| 8 | 20 | La compartiment motor |
| 9 | 10 | Modul control automat uși spate, avertizor automat uși spate, avertizor automat uși culisante, modul control uși culisante, modul control revenire alimentare spătar scaun, releu actuator deblocare spătar scaun |
| 10 | 10 | BCM (modul control caroserie), comutator memorie scaun, receptor acces la distanță fără cheie |
| 11 | 10 | Modul control transmisie (TCM), comutator aprindere cu buton |
| 12 | – | – |
| 13 | 10 | Oglindă exterioară, amplificator climatizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 14 | – | – |
| 15 | 20 | Dezgheț lunetă spate |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Amplificator climatizare, audio, adaptor Tel, întrerupător multifuncțional, display față, unitate control AV, tuner radio satelit, display spate, întrerupător control telecomandă oglinzi laterale |
| 20 | 20 | În compartiment motor față |
| 21 | 15 | Motor ventilator față |
| 22 | 15 | Motor ventilator față |
| R1 | Aprindere | |
| R2 | Dezgheț lunetă spate | |
| R3 | Accesoriu | |
| R4 | Ventilator față | |
Suport suplimentar pentru siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 23 | 15 | Releu ventilator spate |
| 24 | 15 | Releu ventilator spate |
| 25 | – | – |
| 61 | – | – |

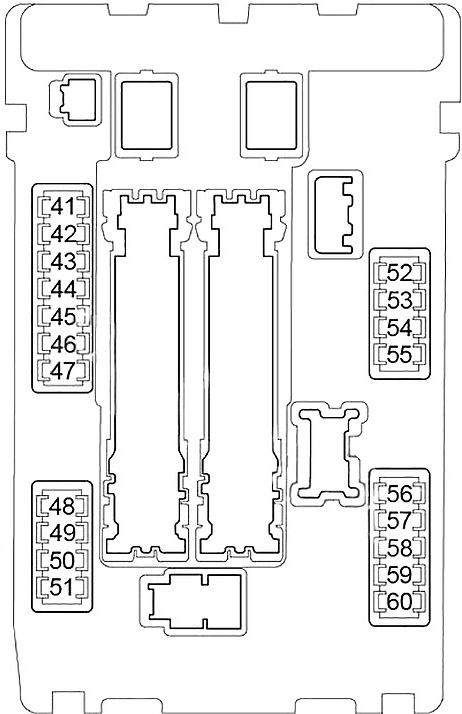

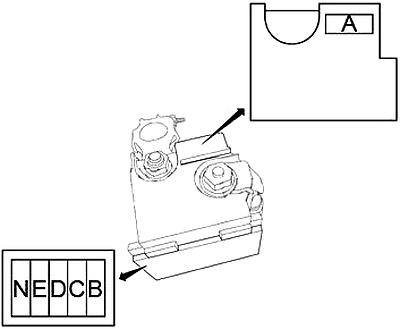

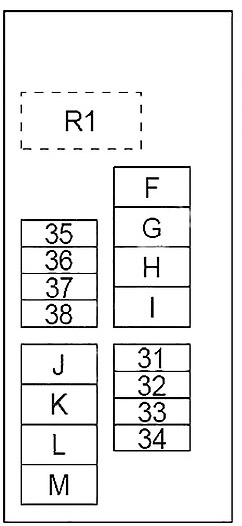

Compartiment motor
Îndepărtați capacul cutiei de siguranțe apăsând butonul (1).
Cutia de siguranțe #1
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 41 | 15 | Releu pompa combustibil |
| 42 | 10 | Releu ventilator răcire 2, releu ventilator răcire 3 |
| 43 | 10 | Senzor viteză suplimentar, modul control transmisie (TCM) |
| 44 | 10 | Injectoare, modul control motor (ECM) |
| 45 | 10 | Sistem antiblocare roți (ABS), întrerupător BSW, modul control BSW, radar lateral |
| 46 | 15 | Senzor raport aer-combustibil, senzor de oxigen încălzit |
| 47 | 10 | Întrerupător combinat |
| 48 | – | – |
| 49 | 10 | Releu climatizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 50 | 15 | Releu modul control motor (electromagnet control VIAS, electrovalvă control fazare supapă admisie, electrovalvă control ventilare rezervor EVAP, condensator, bobine de aprindere, modul control motor, senzor debit masic aer, electrovalvă reglare volum rezervor EVAP) |
| 51 | 15 | Releu motor control clapetă |
| 52 | 10 | Faruri față, lumini poziție laterale față, reglare faruri |
| 53 | 10 | Lumini spate combinate, lumini număr înmatriculare, întrerupător VDC, întrerupător reglare faruri, lumină în compartiment portbagaj, întrerupător principal alimentare AC 120 V, întrerupător automat principal uși, întrerupător combinat, întrerupător urgență, amplificator climatizare, întrerupător control kilometraj, întrerupător control iluminare, întrerupător BSW, întrerupător automat uși spate, iluminare selector cutie automată CVT, lumini pentru picioare, întrerupător deschidere/închidere uși glisante, sunet, întrerupător scaun încălzit, control climatizare spate, lumină de citit, întrerupător control de la distanță oglindă în ușă, întrerupător ejectare disc, întrerupător multifuncțional, afișaj spate |
| 54 | 10 | Far stânga |
| 55 | 10 | Far dreapta |
| 56 | 15 | Faruri de întâlnire stânga |
| 57 | 15 | Faruri de întâlnire dreapta |
| 58 | 15 | Proiectoare de ceață față |
| 59 | 10 | Releu lumini de zi |
| 60 | 30 | Releu ștergătoare parbriz față |
Cutia de siguranțe #2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 31 | – | – |
| 32 | – | Remorcă |
| 33 | 30 | Modul control al returului alimentării spătarului scaunului, releu actuator deblocare spătar |
| 34 | 30 | Modul invertor |
| 35 | 20 | Audio, modul control AV, tuner radio satelit, display (față, spate), modul control monitor ambiental, modul adaptor Tel |
| 36 | – | – |
| 37 | 15 | Releu claxon |
| 38 | 10 | Generator |
| F | 30 | Sistem antiblocare roți (ABS) |
| g | 20 | Sistem antiblocare roți (ABS) |
| h | 40 | Releu aprindere (siguranțe: “1”, “2”, “3”, “4”), IPDM E/R, siguranță: “6” |
| i | – | – |
| J | 40 | Comutator automat (modul control automat uși spate), comutator automat (unitate control uși glisante, unitate control uși spate) |
| K | 40 | Releu ventilator răcire 2, releu ventilator răcire 3 |
| L | 40 | BCM (modul control caroserie), comutator automat (unitate control poziționator automat, control scaun șofer, comutator suport lombar) |
| m | 40 | Motor ventilator răcire 1 |
| R1 | Claxon | |
Suport suplimentar pentru siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 26 | 15 | Amplificator BOSE |
| 27 | 15 | Amplificator BOSE |
| 28 | 15 | Amplificator BOSE |
| 62 | – | – |
Bloc de legătură siguranță
Se află pe terminalul „+” al bateriei.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | 250 | Generator, demaror, siguranțe: “B”, “C”, “D” |
| b | 100 | Siguranțe: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Releu faruri de drum (siguranțe: “54”, “55”), releu faruri de întâlnire (siguranțe: “56”, “57”), releu lumini spate (siguranțe: “52”, “53”), siguranțe: “58”, “59”, “60” |
| D | 100 | Modul control asistență la direcție |
| E | 80 | Releu aprindere (siguranțe: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), siguranțe: “50”, “51” |
| n | 100 | Releu accesoriu (siguranțe: “19”, “20”), releu dezgheț lunetă spate (siguranțe: “13”, “15”), releu ventilator față (siguranțe: “21”, “22”), siguranțe: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
