KIA Sorento (2018) – cutia de siguranțe
KIA Sorento (2018) – schema cutiei de siguranțe
Anul producției: 2018.
Siguranța brichetei (priză de alimentare) în KIA Sorento (2018) este siguranța POWER
OUTLET 1 în cutia de siguranțe din compartimentul motor.

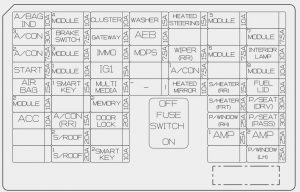

Panoul interior al siguranțelor
| Nume | Amp [A] | Descriere |
| AIR BAG IND | 10 | Cluster, modul control climatizare |
| A / CON 3 | 30 | Siguranță – A / CON 2;
Motor ventilator. |
| A / CON 2 | 7,5 | Modul control climatizare (Auto) |
| START | 7,5 | Bloc conectori E / R (releu de avviamento);
Comutator gamă punte motor. |
| AIR BAG | 15 | Modul control SRS;
Senzor detectare prezență partea pasagerului. |
| MODULE 2 | 10 | Comutator pad-uri;
4WD ECM; Modul avertizare părăsire bandă; Comutator consolă; Senzor asistență parcare spate stânga și dreapta; Buzzer asistență parcare spate; Senzor asistență parcare spate stânga și dreapta (central); Radar detectare unghi mort stânga și dreapta; Frână electrică de parcare – modul. |
| ACC | 10 | Bloc scheda
(releu PDM (ACC), releu de ieșire); BCM; Unitate audio principală; A / V și navigație; Unitate monitorizare cameră 360°; Modul control cheie inteligentă; Amplificator; Încărcător USB; Unitate telematică |
| MODULE 4 | 10 | Modul dispozitiv automat pentru nivelare faruri;
Actuator dispozitiv nivelare faruri, stânga și dreapta. |
| BRAKE SWITCH | 7,5 | Modul control cheie inteligentă;
Comutator lumină de stop. |
| MODULE 3 | 10 | Modul control climatizare;
Unitate principală A / V și navigație; Oglindă electrocrómatică; Modul control IMS șofer; Indicator levier cutie automată; Încălzitor scaun spate partea stângă; Modul control ventilare aer față; Modul control încălzire scaune față; Unitate telematică. |
| MODULE 1 | 10 | BCM;
Comutator lumină de stop; Modul ușă șofer și pasager. |
| SMART KEY 1 | 15 | Modul control Smart Key |
| A / CON (RR) | 15 | Tablou relee ICM (releu motor ventilator spate) |
| SUNROOF 2 | 20 | Modul control trapă (rulou) |
| SUNROOF 2 | 20 | Modul control trapă (geam) |
| CLUSTER | 10 | Cluster instrumente |
| GATEWAY | 10 | Gateway (MCU IG1) |
| IMMO | 10 | Modul control inteligent cheie;
Modul immobilizator. |
| IG1 | 15 | Bloc conectori E / R (siguranță – MDPS 3, TCU 1);
Bloc PCB (siguranță – ABS 3, SENSOR 6, ECU 1, CRUISE). |
| MULTIMEDIA | 15 | Încărcător USB;
Unitate audio principală; A / V și navigație; Unitate telematică. |
| MEMORY 2 | 10 | Set indicatori;
Conector bus date; Modul control climatizare; Modul control climatizare spate; Arc cronometru; MUT; Oglindă electrocrómatică; Modul ușă șofer și pasager; Comutator geam partea pasagerului; Modul control IMS șofer. |
| DOOR LOCK | 20 | Releu încuietoare ușă, p
Releu deblocare ușă, p Releu hayon spate, MODUL UȘĂ ȘOFER/PASAGER/SL/SD |
| SMART KEY 2 | 10 | Comutator buton Start / Stop;
Modul control inteligent al cheii; Modul immobilizator. |
| AEB | 10 | Unitate AEB |
| WASHER | 15 | BCM, comutator multifuncțional |
| MDPS | 7,5 | UNITATE MDPS (TIP COLOANĂ), senzor unghi de direcție |
| MEMORY 1 | 10 | BCM |
| HEATED STEERING |
15 | BCM, încălzire volan |
| WIPER (RR) | 15 | Releu ștergător spate;
Motor ștergător spate. |
| A / CON 1 | 7,5 | Modul control climatizare;
Ionizator cluster; Bloc conectori E / R (releu ventilator); Tablou relee ICM (releu motor ventilator spate). |
| HEATED MIRROR | 10 | Modul control climatizare;
Oglindă exterioară alimentată partea șoferului și pasagerului |
| MODULE 5 | 10 | BCM, modul control inteligent al cheii |
| MODULE 6 | 7,5 | Unitate monitorizare cu cameră 360°;
Modul control climatizare spate; Încălzitor scaune spate partea stângă; Modul control ventilație aer față; Modul control încălzire scaune față; Modul invertor AC; Comutator bara protecție. |
| S / HEATER (RR) | 15 | Încălzitor scaune spate partea stângă |
| S/HEATER (FRT) | 20 | Modul control ventilație aer față;
Modul control încălzire scaune față. |
| P / FINESTRA (RH) | 25 | Geam de siguranță spate partea dreaptă;
Comutator geam electric spate partea dreaptă; Modul geam de siguranță pasager; Modul ușă pasager; Comutator alimentare geam pasager. |
| AMP 1 | 25 | Amplificator |
| MODULE 7 | 7,5 | Gateway (MCU B +);
Comutator mod sport; Electromagnet cheie. |
| LAMPADA INTERNA | 10 | Lampă compartiment mănuși;
Iluminare cheie aprindere și comutator avertizare uși; Lampă pentru picioare șofer; Lampă iluminare interioară; Lampă portbagaj; Lampă centrală interioară; Lampă consolă superioară; Lampă personală spate. |
| SPORTELLO CARBURANTE | 10 | Alimentare combustibil și comutator hayon spate |
| P / SEAT (DRV) | 30 | Modul control IMS șofer;
Comutator manual scaun șofer. |
| P / SEAT (PASS) | 30 | Comutator reglaj manual scaun pasager |
| AMP 2 | 25 | Amplificator |
| P/FINESTRA (LH) | 25 | Geam de siguranță spate partea stângă;
Comutator geam spate stânga; Modul geam de siguranță șofer; Modul ușă șofer. |
| MODULE 8 | 10 | BCM;
Senzor ploaie. |

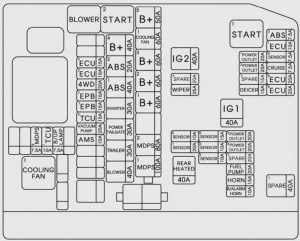

Compartiment motor
| Descriere | Amp [A] | Descriere | |
| MULTI SIGURANȚĂ | MDPS 1 | 100 | Unitate MDPS (tip șasiu) |
| MDPS 2 | 80 | Unitate MDPS (tip coloană) | |
| COOLING FAN 1 | 80 | Releu ventilator răcire 1 | |
| B + 1 | 60 | IGPM
(siguranță – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
|
| B + 2 | 60 | IGPM
(siguranță – S/HEATER (FRT), P/WINDOW (RH), FUEL LID, AMP 1, AMP 2) |
|
| B + 3 | 60 | IGPM
(IPS 1, siguranță – MODULE 7, siguranță dispozitiv autocut curent de dispersie – MULTIMEDIA, MEMORY 2, MEMORY 1), LAMPADĂ INTERIOARĂ |
|
| B + 5 | 50 | IGPM
(IPS 0 / IPS 2 / IPS 3 / IPS 4 / IPS 5 / IPS 6 / IPS 7 / IPS 8, S / ROOF 1) |
|
| SIGURANȚĂ | B + 4 | 40 | IGPM (Siguranță – ÎNCUIETORI, SMART KEY 1,
SMART KEY 2, COMUTATOR FRÂNĂ, A/CON (RR), S/ROOF 2) |
| ABS 2 | 20 | Modul ESC | |
| ABS 1 | 40 | Modul ESC;
Conector control universal. |
|
| INVERTER | 30 | Modul invertor AC | |
| POWER TAIL GATE | 30 | Modul Power Tail Gate | |
| TRAILER | 30 | Priză de alimentare remorcă |
| BLOWER | 40 | Releu ventilator |
| AMS | 10 | Senzor baterie |
| VACUUM PUMP | 20 | [G4KH] Pompă gol |
| TCU 2 | 15 | [G4KJ / G4KH] PCM |
| EPB 1 | 15 | Modul frână electrică parcare |
| EPB 2 | 15 | Modul frână electrică parcare |
| 4WD | 20 | 4WD ECM |
| ECU 2 | 15 | PCM |
| ECU 3 | 15 | [G6DH] IDB (panou controler injector) |
| MDPS 3 | 7,5 | Unitate MDPS (tip șasiu) |
| TCU 1 | 10 | Comutator gamă punte motor |
| B/UP LAMP | 7,5 | Far spate combinat (STÂNGA) LH / RH, BCM;
Oglindă electrocrómatică; Sunet (UVO). |
| Nume | Amp [A] | Descriere |
| ABS 3 | 7,5 | Modul control ESC;
Conector control universal. |
| ECU 1 | 10 | PCM, [G6DH] IDB (panoul controlerului injectorului) |
| IG 2 | 40 | RLY. 4 (releu de pornire);
Releu PDM (IG2); Comutator aprindere. |
| POWER OUTLET 1 |
20 | Priză alimentare față și brichetă |
| SENSOR 6 | 7,5 | [G4KH] Comutator gol frână;
Pompă gol. |
| POWER OUTLET 2 |
20 | Priză alimentare față |
| CRUISE | 7,5 | Radar control de croazieră inteligent |
| ECU 4 | 20 | [G4KJ / G4KH] PCM (releu E-CVVT) |
| WIPER | 25 | Releu ștergător parbriz viteză mică |
| DEICER | 15 | Releu dezghețare față |
| ECU 5 | 20 | [G4KJ / G4KH] PCM (releu E-CVVT) |
| IG 1 | 40 | Releu PDM (IG1), releu PDM (ACC);
Comutator aprindere. |
| SENSOR 4 | 10 | [G4KJ / G4KH] Senzor de oxigen (înalt / jos);
[G6DH] PCM, senzor de oxigen # 1 / # 2 / # 3 / # 4. |
| SENSOR 5 | 15 | [G4KJ / G4KH] PCM;
[G6DH] IDB (panoul controlerului injectorului). |
| POWER OUTLET 3 |
20 | Priză alimentare spate |
| SENSOR 1 | 20 | [G4KJ / G4KH] Bobine de aprindere # 1 / # 2 / # 3 / # 4;
[G6DF] Bobine de aprindere # 1 / # 2 / # 3 / # 4 / # 5 / # 6; Condensator # 1 / # 2. |
| SENSOR 3 | 10 | [G4KJ / G4KH] Releu pompă combustibil;
[G6DF] Releu pompă combustibil, PCM. |
| POWER OUTLET 4 |
20 | Priză alimentare portbagaj |
| REAR HEATED |
40 | Releu încălzitor scaun spate |
| SENSOR 2 | 10 | [G4KJ / G4KH] Bloc conectori E / R (releu ventilator răcire 1);
Supapă control ulei (evacuare); Supapă electromagnetică control depresie; Supapă închidere rezervor; Supapă electromagnetică admisie variabilă; Supapă electromagnetică control RCV (G4KH). |
| [G6DH] Bloc conectori E / R (releu ventilator răcire 1);
Supapă electromagnetică admisie variabilă # 1 / # 2; Supapă electromagnetică control flux; Supapă control ulei # 1 / # 2 / # 3 / # 4 (intrare / ieșire); PCM; Supapă închidere rezervor. |
||
| FUEL PUMP | 20 | Releu pompă combustibil |
| HORN | 15 | Releu claxon |
| B / ALARM HORN |
10 | Releu claxon alarmă antifurt |
| Releu | Nume releu | Tip |
| E31 | Releu motor ventilator | MICRO |
| E32 | Releu START # 2 | MICRO |
| E33 | Releu ventilator răcire nr. 1 | MINI |
