Nissan Patrol (1997-2003) – cutia de siguranțe
Nissan Patrol (1997-2003) – schema cutia de siguranțe
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Nissan Patrol (1997-2003) este siguranța F12 în partea pasagerului și F46 în compartiment motor.

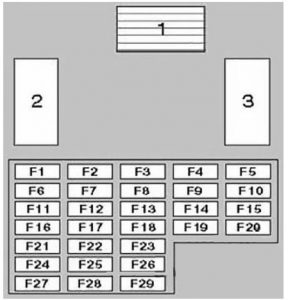

Cutia de siguranțe partea pasagerului
Cutia de siguranțe se află în stânga, sub volan, sub capac.
| Nr | Amp [A] | Descriere |
|---|---|---|
| 1 | Releu ventilator încălzitor | |
| 2 | Releu aprindere principală | |
| 3 | Releu auxiliar circuit aprindere | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Ștergător și spălător parbriz față |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A / 20A | |
| F7 | 7,5A | Sistem antiblocare roți (ABS) / ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Sistem audio |
| F11 | 7,5A | Semnalizator |
| F12 | 7,5A | |
| F13 | 15A | Brichetă |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | Sistem airbag |
| F17 | 15A | |
| F18 | 10 A | Ștergător / spălător parbriz spate |
| F19 | 15A | 2002:
Spălător faruri |
| F20 | 10 A | |
| F21 | 10 A | Gestionare motor |
| F22 | 15A | |
| F23 | 7,5A | Alimentare electrică oglinzi |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Pompă combustibil |
| F28 | 10 A |
Cutia de siguranțe compartiment motor
Cutia de siguranțe se află în compartiment motor (în partea dreaptă).
| Nr | Amp [A] | Descriere |
|---|---|---|
| FA | 100A | Bujii incandescente |
| FB | 100A / 120A | Generator |
| FC | 30A / 40A | Motor ventilator răcire |
| FD | 30A / 40A | |
| FE | 40A | |
| FF | 80A | 2002:
Cutia de siguranțe; Releu bord. |
| FG | 50A | |
| FH | 30A / 40A | |
| FI | 30A | Sistem antiblocare roți (ABS) / ESP |
| FJ | 30A | Circuite blocare aprindere |
| F41 | 7,5 A / 20 A. | |
| F42 | 7,5 A / 20 A. | |
| F43 | 15 A |
| F44 | 20A | |
| F45 | 10A / 15A | Încălzire geam față |
| F46 | 15A | Brichetă |
| F47 | 7,5A | Generator |
| F48 | 10 A | Semnalizatoare |
| F49 | 7,5 A / 10 A / 15 A / 20 A. | |
| F50 | 7,5 A / 10 A / 20 A. | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Proiectoare de ceață |
| F54 | 10 A | |
| F55 | 15A | 2002: Motor ventilator răcire |
| F56 | 10 A | Sistem audio |
| Pot exista siguranțe suplimentare:
F61 – (15A) Încălzire geam față , F62 – Neutilizat, F63 – (20A) Spălător faruri, F64 – (10A) Sistem audio. |
Bloc relee
Bloc releu 1
Bloc releu 2
| Nr | Descriere |
|---|---|
| Bloc releu 1 | |
| 1 | |
| 2 | |
| 3 | Diesel:
Releu sistem control cutie |
| 4 | Releu proiectoare de ceață |
| 5 | Încălzire geam spate |
| 6 | Releu climatizare |
| 7 | |
| 8 | |
| 9 | Releu claxon |
| 10 | |
| 11 | |
| 12 | Releu sistem 4WD |
| Bloc releu 2 | |
| 1 | |
| 2 | Releu lumină marșarier |
| 3 | Releu modul control clapetă |
| 4 | PVN |
| 5 | |
