Nissan Teana (J32) (2008-2014) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Nissan Teana (J32)
Se referă la vehiculele produse în anii:
2008, 2009, 2010, 2011, 2012, 2013, 2014.
Schema cutiei de siguranțe a bordului
Blocul siguranțelor se află în spatele capacului bordului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Comutator scaun încălzit față (partea șoferului) |
| Comutator scaun încălzit față (partea pasagerului) | ||
| 2 | 10 | Unitate senzor diagnosticare sistem airbag |
| 3 | 10 | Comutator frână ASCD Comutator lumină de stop |
| Motor reglare faruri stânga | ||
| Motor reglare faruri dreapta | ||
| Electrovalvă control montaj motor controlat electronic | ||
| Conector date | ||
| Afișaj climatizare | ||
| Senzor unghi de viraj | ||
| Amplificator automat climatizare. | ||
| Controler sistem servodirecție Control climatizare | ||
| BCM | ||
| Ionizator | ||
| Comutator scaun încălzit față (partea șoferului) | ||
| Comutator scaun încălzit față (partea pasagerului) | ||
| Comutator scaun ventilat față (partea șoferului) | ||
| Comutator scaun ventilat față (partea pasagerului) | ||
| Senzor gaz | ||
| Unitate control mașină nivelatoare Unitate parasolar spate | ||
| Controler scaun ventilat față (partea pasagerului) | ||
| Controler scaun ventilat față (partea șoferului) | ||
| Controler ventilație scaun spate stânga | ||
| Comutator încălzire scaun spate stânga | ||
| Comutator ventilație scaun spate stânga | ||
| Controler ventilație scaun spate dreapta | ||
| Comutator scaun ventilat spate dreapta | ||
| 4 | 10 | Contor kilometraj combinat |
| Unitate control AV | ||
| Releu lampă rezervă | ||
| Comutator poziție parcare/neutral | ||
| 5 | 10 | Releu deschidere capac combustibil |
| 6 | 10 | Buzzer inteligent avertizare cheie |
| Conector date | ||
| Amplificator automat climatizare | ||
| Blocare cheie | ||
| 7 | 10 | BCM |
| Comutator lumină de stop | ||
| 8 | – | Neutilizat |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 9 | 10 | Blocare cheie |
| Comutator aprindere cu buton | ||
| 10 | 10 | BCM |
| comutator memorie scaun | ||
| 11 | 10 | TCM |
| TCM | ||
| Contor kilometraj combinat | ||
| 12 | – | Siguranță de rezervă |
| 13 | – | Siguranță de rezervă |
| 14 | – | Neutilizat |
| 15 | 10 | Oglindă exterioară (partea șoferului) dezaburire |
| Oglindă exterioară (partea pasagerului) dezaburire | ||
| Amplificator automat al climatizării. | ||
| 16 | – | Neutilizat |
| 17 | 20 | Condensator |
| 18 | – | Neutilizat |
| 19 | – | Neutilizat |
| 20 | 15 | Presiguranță |
| 21 | 10 | Unitate audio |
| Display | ||
| Amplificator automat al climatizării. | ||
| BCM | ||
| Comutator multifuncțional | ||
| Display audio | ||
| Unitate control AV | ||
| cititor DVD | ||
| Amplificator Bose | ||
| Unitate control cameră | ||
| Unitate control Navi | ||
| Comutator control spate | ||
| Comutator control de la distanță al oglinzilor exterioare | ||
| 22 | 15 | Presiguranță |
| 23 | 15 | Releu ventilator |
| 24 | 15 | Releu ventilator |
| 25 | – | Siguranță de rezervă |
| 26 | – | Neutilizat |
| R1 | Releu aprindere | |
| R2 | Releu dezaburire lunetă spate | |
| R3 | Releu accesoriu | |
| R4 | Releu ventilator | |
Siguranțe compartiment motor

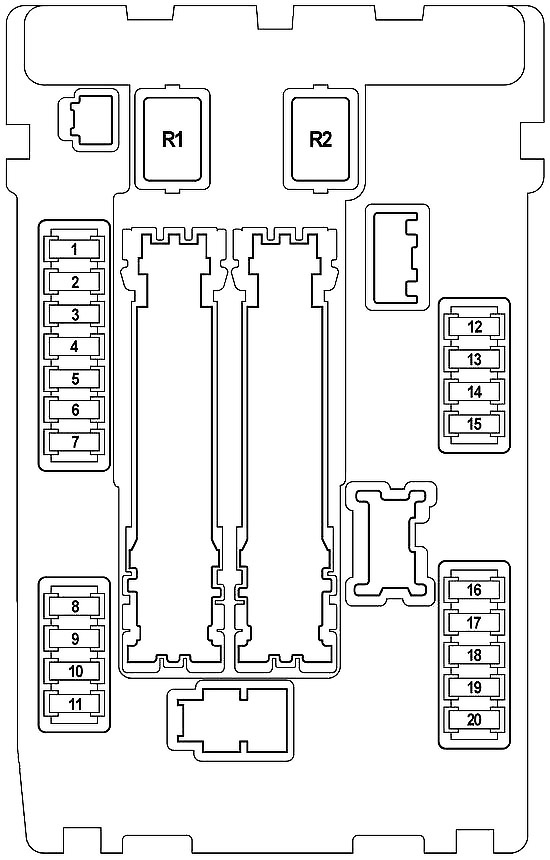

Schema cutiei de siguranțe nr. 1 (IPDM E/R)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Releu al pompei combustibil |
| Senzor nivel combustibil și pompă combustibil | ||
| Condensator | ||
| 2 | 10 | Releu ventilator răcire-2 |
| Releu ventilator răcire-3 | ||
| Comutator poziție parcare/neutru | ||
| 3 | 10 | Senzor viteză suplimentar |
| TCM | ||
| TCM | ||
| Senzor viteză principal | ||
| 4 | 10 | Injector combustibil nr. 1 |
| Injector combustibil nr. 2 | ||
| Injector combustibil nr. 3 | ||
| Injector combustibil nr. 4 | ||
| Injector combustibil nr. 5 | ||
| Injector combustibil nr. 6 | ||
| ECM | ||
| 5 | 10 | Senzor înclinare |
| Actuator ABS și unitate electronică (unitate control) | ||
| 6 | 15 | Senzor raport aer-combustibil (A/F) 1 (Banc 1) |
| Senzor raport aer-combustibil (A/F) 1 (Banc 2) | ||
| H02S2 (Banc 1, 2) | ||
| 7 | 10 | Pompă ștergător parbriz |
| 8 | 10 | Releu blocare volan |
| Unitate blocare volan | ||
| 9 | 10 | Releu aer condiționat |
| Compresor | ||
| 10 | 15 | Electrovalvă control Vias 1 |
| Electrovalvă control Vias 2 | ||
| Electrovalvă control distribuție supape admisie (banc 1) | ||
| Electrovalvă control distribuție supape admisie (banc 1) | ||
| Condensator | ||
| Bobină de aprindere nr. 1 (cu tranzistor de putere) | ||
| Bobină de aprindere nr. 2 (cu tranzistor de putere) | ||
| Bobină de aprindere nr. 3 (cu tranzistor de putere) | ||
| Bobină de aprindere nr. 4 (cu tranzistor de putere) | ||
| Bobină de aprindere nr. 5 (cu tranzistor de putere) | ||
| Bobină de aprindere nr. 6 (cu tranzistor de putere) | ||
| ECM | ||
| Senzor debit masic aer | ||
| Electrovalvă reglare volum absorbitor vapori | ||
| 11 | 15 | Releu motor control clapetă |
| ECM | ||
| 12 | 10 | Motor reglare faruri stânga |
| Motor reglare faruri dreapta | ||
| Far față integrat stânga – Lumină de poziție | ||
| Far față integrat dreapta – Lumină de poziție | ||
| 13 | 10 | Far spate integrat dreapta – Lumină spate |
| Far spate integrat stânga – Lumină spate |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Comutator spate al acoperirii parasolar (în spate) | ||
| Comutator control spate | ||
| Comutator încălzire scaun spate stânga | ||
| Comutator ventilație scaun spate stânga | ||
| Comutator încălzire scaun spate dreapta | ||
| Comutator ventilație scaun spate dreapta | ||
| Lumină plăcuță stânga | ||
| Lumină plăcuță dreapta | ||
| Suport ușă spate lampă atmosferă (stânga) | ||
| Comutator VDC | ||
| Comutator reglaj faruri | ||
| Lumină în sertarul torpedoului | ||
| Afișaj aer condiționat | ||
| Comutator deschidere portbagaj | ||
| Comutator combinat (cablu spirală) | ||
| Comutator urgență | ||
| Unitate audio | ||
| Iluminare dispozitiv control | ||
| Control aer condiționat | ||
| Comutator multifuncțional | ||
| Afișaj audio | ||
| Unitate control AV | ||
| Comutator scaun încălzit față (partea șoferului) | ||
| Comutator scaun încălzit față (partea pasagerului) | ||
| Comutator scaun încălzit față (partea șoferului) | ||
| Comutator scaun încălzit față (partea pasagerului) | ||
| Comutator scaun ventilat față (partea șoferului) | ||
| Comutator scaun ventilat față (partea pasagerului) | ||
| Comutator spate parasolar (în față) | ||
| cititor DVD | ||
| Unitate control auto nivelare | ||
| Unitate control Navi | ||
| Lumină hartă | ||
| Comutator control de la distanță al oglinzilor exterioare | ||
| Suport ușă față lampă atmosferă (partea pasagerului) | ||
| Suport ușă spate lampă atmosferă (RH) | ||
| 14 | 10 | Far înalt stânga |
| 15 | 10 | Far înalt dreapta |
| 16 | 15 | Far față integrat stânga – Far LO (LH) |
| 17 | 15 | Far față integrat dreapta – Far LO (RH) |
| 18 | 15 | Releu faruri față proiectoare de ceață |
| Far proiectoare de ceață față stânga | ||
| Far proiectoare de ceață față dreapta | ||
| 19 | – | Gol |
| 20 | 30 | Releu ștergătoare parbriz față |
| Releu nivel înalt ștergătoare parbriz față | ||
| Motor ștergător parbriz față | ||
| R1 | Releu ventilator răcire-1 | |
| R2 | Releu control demaror | |

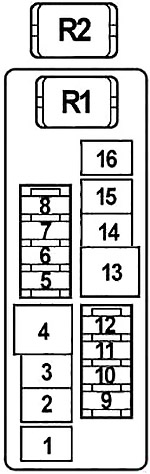

Schema cutiei de siguranțe nr. 2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 40 | Motor ventilator răcire-1 |
| 2 | 40 | IPDM E/R |
| Siguranță: 1,2,3,4 (siguranțe în bord) | ||
| Releu aprindere | ||
| Bloc siguranțe | ||
| 3 | 40 | Releu ventilator răcire-2 |
| Releu ventilator răcire-3 | ||
| 4 | 40 | Releu pulverizatoare faruri |
| Pompă pulverizatoare faruri | ||
| 5 | 15 | Controler ventilație scaun spate stânga |
| Controler ventilație scaun spate dreapta | ||
| 6 | 15 | Releu claxon |
| Claxon | ||
| 7 | 10 | Alternator |
| Releu claxon avertizare anti-furt | ||
| 8 | 15 | Controler scaun ventilat față (partea șoferului) |
| Controler scaun ventilat față (partea pasagerului) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 9 | – | Neutilizat |
| 10 | 15 | Amplificator Bose |
| 11 | 15 | Amplificator Bose |
| 12 | 15 | Unitate audio |
| Display | ||
| Display audio | ||
| Unitate control AV | ||
| player DVD | ||
| Unitate control cameră | ||
| Unitate control Navi | ||
| 13 | 40 | BCM |
| Frână circuit | ||
| 14 | 40 | Sistem antiblocare roți (ABS) |
| 15 | 30 | Sistem antiblocare roți (ABS) |
| 16 | 50 | VDC |
| R1 | Releu claxon | |
| R2 | Releu motor ventilator răcire | |
Bloc siguranțe pe terminalul pozitiv al bateriei
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | 250 | Demaror |
| Alternator | ||
| Siguranță: B, C | ||
| B | 100 | Cutia de siguranțe în compartiment motor (nr. 2) |
| C | 60 | Releu faruri față proiectoare de ceață |
| Releu nivel înalt faruri | ||
| Releu nivel jos faruri | ||
| Releu lampă spate | ||
| Siguranță: 18, 20 (cutia de siguranțe în compartiment motor (nr. 1)) | ||
| D | 100 | Releu ventilator |
| Releu dezaburire lunetă spate | ||
| Siguranță: 5, 6, 7, 9, 10, 11 (siguranțe în bord) | ||
| E | 80 | Releu aprindere |
| Siguranță: 8, 9, 10, 11 (cutia de siguranțe în compartiment motor (nr. 1)) |
