Nissan Pathfinder (1997-2004) – cutia de siguranțe
Nissan Pathfinder (1997-2004) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Cutia de siguranțe a compartimentului pasagerilor
Se află pe partea dreaptă a compartimentului torpedoului, în spatele capacului protector.
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | Circuite principale de aprindere releu 1 | |
| 2 | Releu auxiliar al circuitului de aprindere | |
| 3 | Circuite principale de aprindere releu 2 | |
| 4 | Releu ridicător geam | |
| 5 | Siguranță termică (închidere centralizată) | |
| F1 | 20A | Dezghețător lunetă spate |
| F2 | 10 A | Sistem antiblocare roți (ABS);
Lumini de frână. |
| F3 | 10 A | Lumini iluminare interioară;
Proiectoare de ceață. |
| F4 | – | – |
| F5 | 10 A | Comutator lumini și alarmă |
| F6 | 10 A | Climatizare;
Sistem antifurt; Antena audio; Sistem control automat cutie automată; Ceas; Conector diagnostic; Imobilizator; Bord; Închidere centralizată de la distanță; Senzor viteză vehicul. |
| F7 | 10 A | Sistem audio;
Antena audio. |
| F8 | 10 A | Încălzire scaun |
| F9 | – | – |
| F10 | 10 A | Comutator lumini și alarmă |
| F11 | 10 A | Sistem airbag (SRS);
Sistem cutie automată; Sistem încărcare; Lumini de zi; Bujiă preîncălzire defect sistem gestionare motor; Imobilizator; Bord; Contor kilometraj și indicatoare; Lumini marșarier; Senzor viteză vehicul; Semnalizatoare. |
| F12 | 10 A | Sistem antiblocare roți (ABS);
Semnal acustic de avertizare / clopoțel; Cutie automată; Conector diagnostic; Lumină de zi; Faruri de întâlnire; Faruri de drum; Geamuri electrice; Conexiune încălzire motor; Încălzire oglinzi laterale; Dezaburire lunetă spate; Sistem închidere centralizată la distanță. |
| F13 | 10 A | Electrovalvă aer la ralanti (unele modele);
Sistem climatizare; Releu ventilator răcire. |
| F14 | – | – |
| F15 | 15A | Încălzire / climatizare |
| F 16 | 15A | Încălzire / climatizare |
| F17 | 15A | Brichetă |
| F18 | 20A | Spălător faruri |
| F19 | 10 A | Încălzire oglinzi laterale |
| F20 | 10 A | Lumină de zi;
Modul control electronic motor (semnal pornire). |
| F21 | 10 A | Sistem control motor;
Imobilizator. |
| F22 | 15A | Sistem control motor;
Releu pompă combustibil. |
| F23 | 15A | Sistem gestionare motor (ZD30) |
| F24 | 10 A | Sistem airbag |
| F25 | 10 A | Gestionare motor |
| F26 | 20A | Ștergător și spălător parbriz față |
| F27 | 10 A | Semnal acustic / clopoțel;
Regulator faruri, față / spate (stânga); Iluminare număr stânga; Iluminare butoane. |
| F28 | 10 A | Dimensiuni față / spate (dreapta);
Iluminare număr dreapta. |
| F29 | – | – |

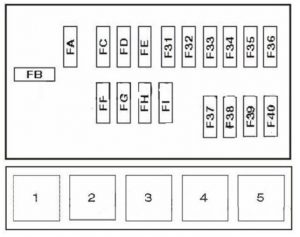

Panoul cutiei de siguranțe în compartiment motor
Cutia de siguranțe se află în compartiment motor (pe partea dreaptă).
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| FA | 80A / 100A | Distribuția puterii bateriei (80A-benzină, 100A-Diesel) |
| FB | 60A / 80A | Bujii de încălzire (motor 60A-YD, 80A-exclus motor YD) |
| FC | 40A | Închidere centralizată;
Geamuri electrice. |
| FD | 30A | Motor ventilator răcire |
| FE | – | – |
| FF | 40A | Aprindere |
| FG | 30A | Sistem antiblocare roți (ABS) |
| FH | 30A | Sistem antiblocare roți (ABS) |
| FI | 30A | Comutator combinat, lumini de zi |
| F31 | 10 A | Sistem de încărcare |
| F32 | 10 A | Claxon |
| F33 | 10 A | Sistem de gestionare a motorului;
Imobilizator (benzină). |
| F34 | – | – |
| F35 | 10 A | Sistem de gestionare a motorului (Diesel) |
| F36 | 20A | Sistem de gestionare a motorului;
Imobilizator (Diesel). |
| F37 | 15A | Comutator combinat;
Lumini de zi; Faruri de întâlnire / Faruri de drum; Faruri; Lumină(-i) proiectoare de ceață. |
| F38 | 15A | Comutator combinat;
Lumini de zi; Faruri de întâlnire / Faruri de drum; Faruri. |
| F39 | 10 A | Sistem amplificator |
| F40 | 15A | Lumini proiectoare de ceață (unele modele) |
| Releu | ||
| 1 | Releu ventilator răcire | |
| 2 | Releu ambreiaj electromagnetic compresor climatizare | |
| 3 | Releu claxon | |
| 4 | Releu blocare demaror (“P” / “N”) | |
| 5 | Releu sistem control motor | |
