Nissan Tiida – cutia de siguranțe
Schema cutiei de siguranțe și relee – Nissan Tiida
Se referă la vehiculele produse în anii:
C11 din 2004, 2005, 2006, 2007, 2008, 2009 și 2010 an. C12 din 2011, 2012, 2013 și 2014 an.
Habitaclu
Se află în bord, în spatele panoului protector pe partea șoferului.

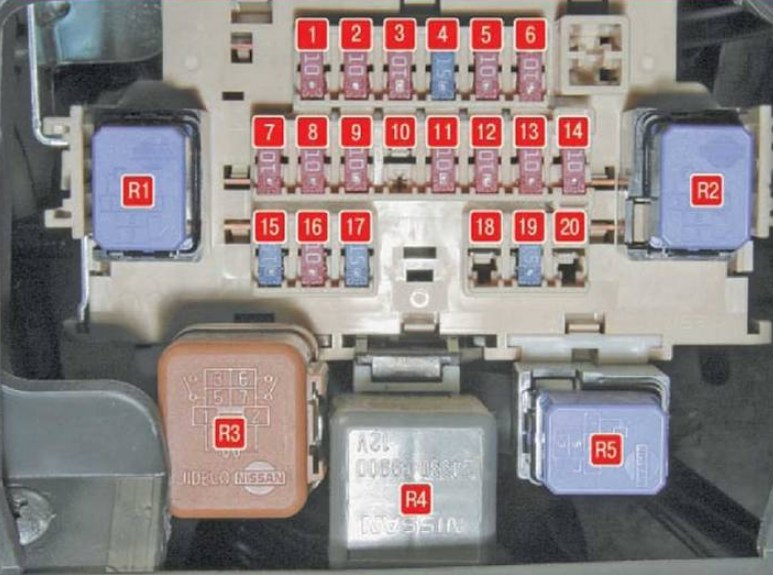

Tip 1
Descriere
| 1 | 10A Sistem de siguranță pasivă |
| 2 | 10A Echipament interior suplimentar |
| 3 | 10A Instrumentație |
| 4 | 15A Pompă ștergător parbriz |
| 5 | 10A Oglinzi exterioare încălzite |
| 6 | Oglinzi alimentate 10A, unitate principală audio |
| 7 | 10A Lumină de stop |
| 8 | 10A Iluminare interioară |
| 9 | 10A Controler caroserie |
| 10 | gol |
| 11 | 10A Bec lateral, lumină spate dreapta |
| 12 | 10A Bec lateral, lumină spate stânga |
| 13 | 10A Instrumentație |
| 14 | 10A Echipament interior suplimentar |
| 15 | 15A Motor ventilator răcire motor |
| 16 | 10A Sistem de încălzire, climatizare și ventilație |
| 17 | 15A Motor ventilator răcire motor |
| 18 | gol |
| 19 | 15A Priză pentru conectare echipament suplimentar ( brichetă ) |
| 20 | gol |
Releu
- R1 – Încălzitor electric
- R2 – Echipament suplimentar
- R3 – Releu (date indisponibile)
- R4 – Oglinzi exterioare încălzite
- R5 – Imobilizator

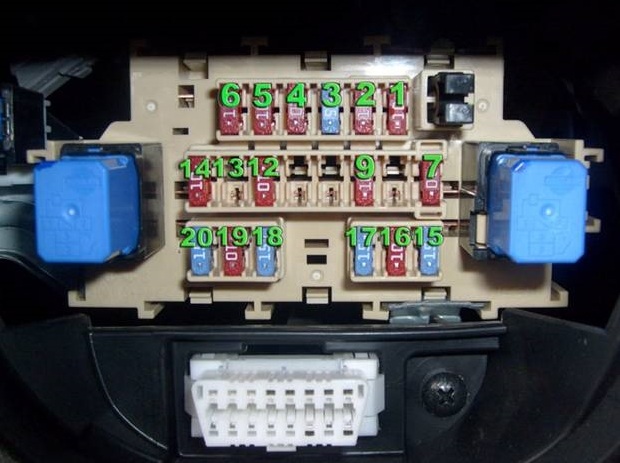

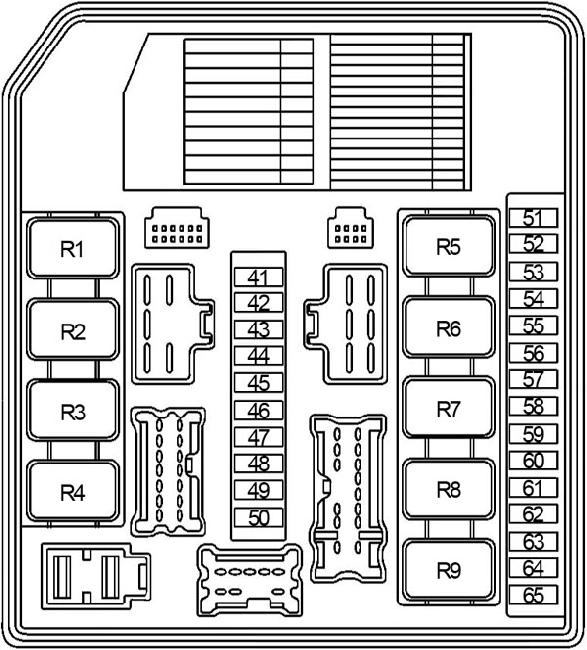

Tip 2
Descriere
- Sistem audio 10A, acționare oglinzi Audio-Acc, alimentare motoare rotative oglinzi, alimentator NATS (cu cheie cu cip)
- 10A Geam spate încălzit și oglinzi laterale
- 15A Motor ștergător parbriz față și spate
- 10A Bord
- Electronică 10A
- Modul airbag 10A
- Electronică 10A
- –
- 10A Iluminare interioară și portbagaj
- –
- –
- 10A Lumină de stop
- Intrare pasivă 10A (pentru sisteme cheie cu cip)
- Electronică 10A
- Priză 15A – brichetă
- 10A Scaune încălzite
- Priză 15A – consolă, portbagaj
- 15A Ventilator încălzitor/climatizare
- Climatizare 10A
- 15A Ventilator încălzitor/climatizare
Compartiment motor
În compartimentul motor lângă baterie se află 2 cutii de siguranțe și relee, o cutie suplimentară de relee și siguranțe de înaltă putere pe terminalul pozitiv al bateriei.
Cutie de montaj

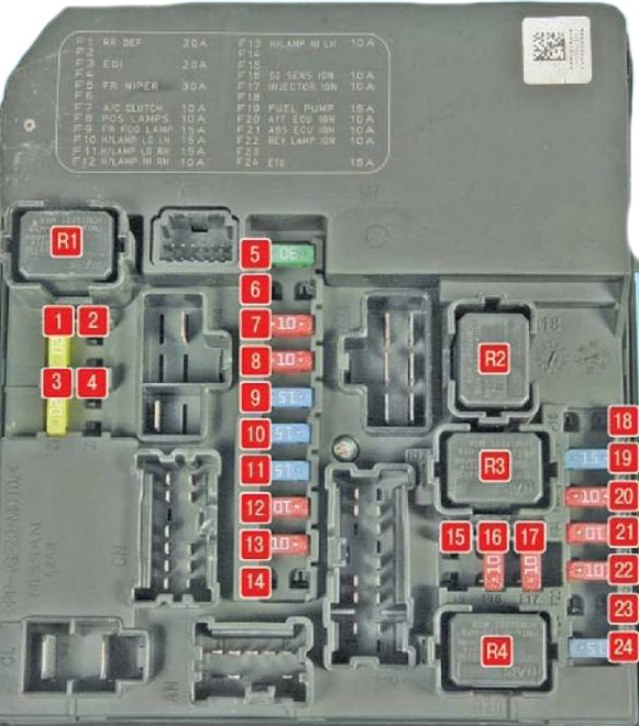

Tip 1
Descriere
| 1 | 20A Geam spate încălzit |
| 2 | gol |
| 3 | Modul control motor 20A |
| 4 | gol |
| 5 | 30A Spălător parbriz față |
| 6 | gol |
| 7 | Cuplaj electromagnetic compresor climatizare 10A |
| 8 | 10A Becuri număr |
| 9 | 15A Siguranță proiectoare de ceață Nissan Tiida (opțional) |
| 10 | 15A Faruri de întâlnire, far stânga |
| 11 | 15A Faruri de întâlnire, far dreapta |
| 12 | 10A Faruri de drum, far dreapta |
| 13 | 10A Faruri de drum, far stânga |
| 14 | gol |
| 15 | rezervă |
| 16 | 10A Senzori de oxigen în gazele de eșapament |
| 17 | 10 Sistem de injecție |
| 18 | rezervă |
| 19 | 15A Modul combustibil |
| 20 | 10A Senzor cutie automată |
| 21 | 10А Sistem antiblocare roți (ABS) |
| 22 | 10A Comutator lumină marșarier |
| 23 | rezervă |
| 24 | 15A Echipament opțional |
| R1 | Releu încălzire geam spate |
| R2 | Releu ventilator răcire |
| R3 | Releu ventilator răcire |
| R4 | Releu sistem aprindere |
Tip 2
Descriere
- 43 (10A) Proiector față faruri de drum, drept
- 44 (10A) Proiector față faruri de drum, stâng
- 45 (10A) Climatizare, iluminare muzică standard și dimensiuni corespunzătoare, lumini, motoare pentru reglarea proiectoarelor
- 46 (10A) Iluminare parcare, întrerupătoare iluminare sub scaune, deschidere uși
- 48 (20A) Motor ștergător față
- 49 (15A) Proiector stânga faruri de întâlnire
- 50 (15A) Proiector față faruri de întâlnire, drept
- 51 (10A) Compresor climatizare
- 55 (15A) Geam spate încălzit
- 56 (15A) Geam spate încălzit
- 57 (15A) Pompă combustibil (CH)
- 58 (10A) Alimentare sisteme cutie automată (AT)
- 59 (10A) Unitate control Sistem antiblocare roți (ABS)
- 60 (10A) Electric suplimentar
- 61 (20A) La terminalul B + IPDM, motor clapetă și releu (pentru CH)
- 62 (20A) La terminalul B + IPDM, la terminalele ECM / PW și BATT bloc ECM ©, terminal alimentare bobine de aprindere, DPKV, DPRV, electrovalvă EVAP rezervor, electrovalvă IVTC
- 63 (10A) senzori de oxigen
- 64 (10A) Bobine injectoare, sistem injecție
- 65 (20A) Faruri față proiectoare de ceață
- R1 – Releu dezghețare geam spate
- R2 – Releu principal unitate control motor
- R3 – Releu lumini de poziție
- R4 – Releu faruri de drum
- R5 – Releu demaror
- R6 – Releu ventilator 2 sistem răcire motor
- R7 – Releu ventilator 1 sistem răcire motor
- R8 – Releu ventilator 3 sistem răcire motor
- R9 – Releu aprindere
Cutie de siguranțe suplimentară
Descriere
| 1 | 10A Immobilizator |
| 2 | 10A Scaune încălzite |
| 3 | Generator 10A |
| 4 | 10A clopoțel |
| 5 | 60/30/30A Controler servodirecție electric, spălător faruri, sistem Sistem antiblocare roți (ABS) |
| 6 | 50A Geamuri electrice |
| 7 | rezervă |
| 8 | 15A Sistem injecție combustibil |
| 9 | Grup clapetă 10A |
| 10 | 15A Unitate principală sisteme audio |
| 11 | Sistem Sistem antiblocare roți (ABS) 40/40 / 40A. unitate control electric caroserie, sistem aprindere |
| 12 | rezervă |
| R1 | Releu claxon |
Cutia de relee adițională
Se află pe partea dreaptă. Este posibil să se instaleze 2 relee, de exemplu ștergător și lumini de zi. În funcție de configurație, pot fi goale.
Siguranțe pe terminalul bateriei
Descriere
- 120A Controler servodirecție electric, spălător faruri, sistem Sistem antiblocare roți (ABS)
- 60A Modul control motor, releu clapetă, releu geam electric
- 80A Faruri Faruri de întâlnire și Faruri de drum
- Imobilizator 80A, încălzire scaune, generator, semnal acustic
- Sistem Sistem antiblocare roți (ABS) 100A, controler caroserie, sistem aprindere, controler servodirecție, spălător faruri
