Mercedes-Benz Classe B W242, W246 (2012-2018) – cutia de siguranțe
Mercedes-Benz Classe B w242, w246 (2012-2018) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Mercedes Classe B w242, w246 (2012-2018) este siguranța 72 în cutia de siguranțe (compartiment picioare partea pasagerului).

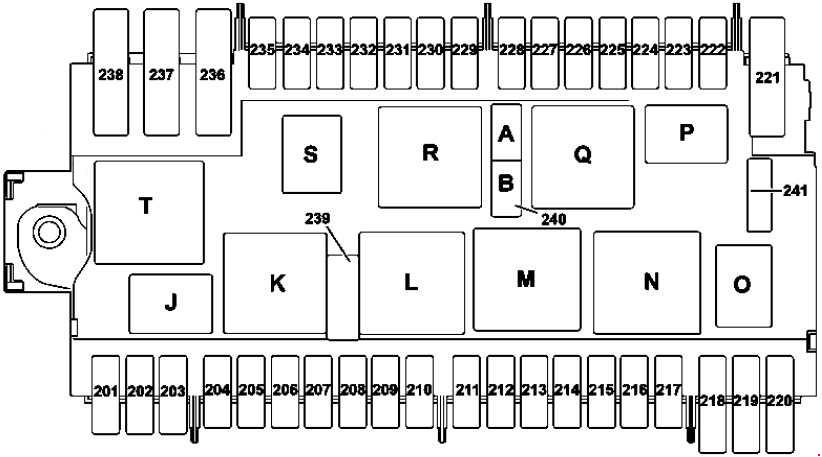

Cutia de siguranțe în compartiment motor
| Nr | Descriere | Amperaj [A] |
| 201 | Sirena de alertă | 5 |
| 202 | Unitate de control încălzitor staționar | 20 |
| Acționare electrică (W242):
Circuit 87 al releului unității de control al blocării de parcare. |
5 | |
| 203 | Far LED:
far față dreapta. |
15 |
| Acționare electrică (W242):
Unitate de control a grupului propulsor |
5 | |
| 204 | Unitate de control electronică a programului de stabilitate | 25 |
| 205 | Claxon stânga;
Claxon dreapta. |
15 |
| 206 | Valabil pentru motorul 651:
Unitate de control CDI Valabil pentru motorul 607: Unitate de control a grupului propulsor; Acționare electrică (W242): Releu pompa de gol pentru asistența frânelor; Releu circuit 87M. |
5 |
| 207 | Se referă la motor diesel:
Releu circuit 87M Acționare electrică (W242): Supapă de izolare a răcirii bateriei de înaltă tensiune Unitate de control a blocării de parcare |
5 |
| 208 | Valabil pentru motorul 133, 607:
Releu circuit 87 |
7.5 |
| Acționare electrică (W242):
Motor ventilator |
5 | |
| 209 | Far LED:
far față stânga |
15 |
| Acționare electrică (W242):
Rezervă |
– | |
| 210 | Releu încălzit parbriz față | 5 |
| din 03.11.2014 cu excepția (versiune canadiană):
Releu demaror față |
5 | |
| 211 | Acționare gaz natural (W242):
Unitate de control CNG |
7.5 |
| Acționare electrică (W242):
Pompa de circulație a circuitului de încălzire |
15 | |
| 212 | Valabil pentru motorul 133, 270:
Manșon de legătură, circuit 87M3; Se referă la motorul 651: Element încălzitor al tubului de ventilare; Element încălzitor al termostatului lichidului de răcire; Supapă bypass radiator recirculare gaze de eșapament; Se referă la motorul 607 (normativ emisii EU5): Senzor de oxigen înainte de catalizator; Presiune supraalimentare actuator poziționator; Se referă la motorul 607 (normativ emisii EU6): Senzor de oxigen înainte de catalizator; Se referă la motorul 607: Unitate de control CDI; Acționare electrică (W242): Acționare electrică și pompă lichid de răcire supraalimentat. |
15 |
| 213 | Valabil pentru motoarele 133, 270, 651:
Manșon de legătură, circuit 87 M2e Se referă la motorul 607 (normativ emisii EU5): Ax cu came; Senzor Hall; Unitate de control CDI; Supapă control cantitate; Se referă la motorul 607 (Normativ emisii EU6): Senzor de oxigen după catalizator; Unitate de control CDI; Acționare electrică (W242): Pompa lichid de răcire a sistemului de răcire a bateriei 1. |
15 |
| 214 | Valabil pentru motoarele 133, 270, 651:
Manșon de legătură, circuit 87 M4e |
10 |
| Acționare electrică (W242):
Pompa lichid de răcire a sistemului de răcire a bateriei 2 |
15 | |
| 215 | Valabil pentru motorul pe benzină:
Bobină de aprindere cilindru 1; Bobină de aprindere cilindru 2; Bobină de aprindere cilindru 3; Bobină de aprindere cilindru 4; Se referă la motorul 651: Supapă control cantitate; Se referă la motorul 607: Unitate de control CDI; Regulator presiune supraalimentare; Supapă control cantitate. |
20 |
| Acționare electrică (W242):
Unitate de control gestionare temperatură; Unitate de control a grupului propulsor Gateway; Acționare electrică (W242) din 03.11.2014: Distribuitor înaltă tensiune. |
5 | |
| 216 | Valabil pentru motorul pe benzină:
Unitate de control ME-SFI; Valabil pentru motorul 607: Unitate de control a grupului propulsor. |
5 |
| 217 | Valabil cu cutia 724:
W unitate de control complet integrată a cutiei cu dublu ambreiaj. |
25 |
| 218 | Unitate de control electronică a programului de stabilitate | 5 |
| 219 | Acționare electrică (W242):
Unitate de control a blocării de parcare. |
5 |
| 220 | Pompa de circulație lichid transmisie | 10 |
| 221 | Acționare electrică (W242):
Pompa de gol |
40 |
| 222 | Acționare electrică (W242):
Compresor electric agent frigorific |
7.5 |
| 223 | Rezervă | – |
| 224 | Controler electric DISTRONIC;
Unitate de control COLLISION PREVENTION ASSIST. |
7.5 |
| 225 | Acționare electrică (W242):
Unitate de control a grupului propulsor. |
5 |
| 226 | Acționare pe gaz natural (W242):
Unitate de control CNG; Acționare electrică (W242): Unitate de control a încărcătorului de baterie; Unitate de control a electronicii de putere. |
5 |
| 227 | Acționare electrică (W242):
Unitate de control a electronicii de putere. |
5 |
| 228 | Acționare electrică (W242):
Generator de sunet al vehiculului electric |
5 |
| 229 | Grupul farului față stânga | 5 |
| 230 | Unitate de control electronică a programului de stabilitate | 5 |
| 231 | Grupul farului față dreapta | 5 |
| 232 | Unitate de control a farurilor | 15 |
| 233 | Rezervă | – |
| 234 | Valabil pentru motorul 607:
Unitate de control a grupului propulsor |
5 |
| Acționare electrică (W242):
Distribuitor de curent de înaltă tensiune |
10 | |
| 235 | Valabil pentru motorul 607:
Motor ventilator; Actuator al lamelelor radiatorului. |
7.5 |
| Valabil pentru motorul 133:
Pompă de circulație a radiatorului aerului supraalimentat; Pompă de circulație a radiatorului aerului supraalimentat. |
7.5 | |
| 236 | Unitate de control SAM | 40 |
| 237 | Unitate de control electronică a programului de stabilitate | 40 |
| 238 | Parbriz încălzit | 50 |
| 239 | Releu al vitezei ștergătoarelor 1/2 | 30 |
| 240A | Releu 50 al demarorului | 25 |
| Acționare electrică (W242):
Unitate de control a grupului propulsor |
7.5 | |
| 240B | Circuit 15 al releului (neblocată) | 25 |
| 241 | Acționare electrică (W242):
Încălzitor PTC de înaltă tensiune |
7.5 |
| Relee | ||
| J | Releu claxon fanfară | |
| K. | Releu al vitezei ștergătoarelor 1/2 | |
| L | Releu de aprindere/oprire al ștergătoarelor parbrizului față | |
| M | Circuitul demarorului 50 al releului;
Acționare electrică (W242): Circuit 87 al releului. |
|
| N | Releu circuit 87 M. | |
| O | ECO start / stop:
Releu pompei de circulație a lichidului de transmisie; Acționare electrică (W242): Circuit 87 al releului unității de control a deblocării de parcare. |
|
| P. | Releu de rezervă (F58kP) | |
| Q | Circuit 15 al releului (neblocată);
Acționare electrică (W242): Releu de alimentare a pompei vidului asistent frână (F58kQ). |
|
| R | Releu circuit 15 | |
| S | Circuit 87 al releului | |
| T | Releu încălzitor parbriz față | |

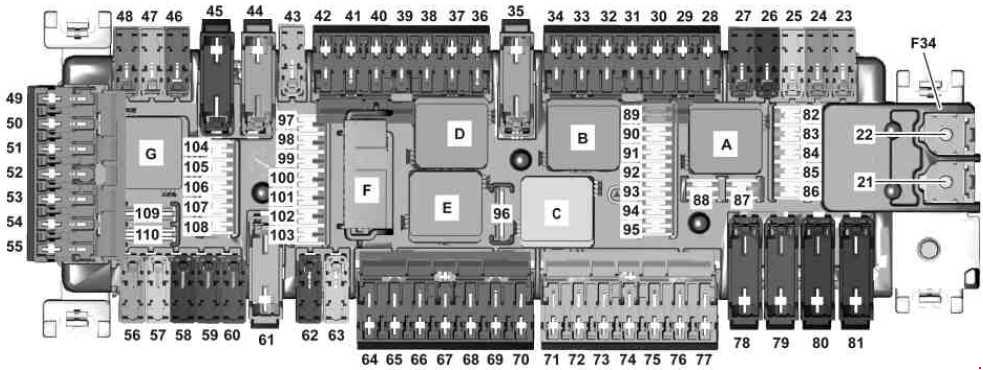

Cutia de siguranțe în compartimentul picioarelor partea pasagerului
| Nr | Descriere | Amperaj [A] |
| 21 | Se referă la motorul diesel:
Amplificatorul încălzitorului PTC |
150 |
| 22 | Releu suplimentar al bateriei pentru funcția ECO start / stop | 200 |
| 23 | Controlerul ușii față stânga | 30 |
| 24 | Controlerul ușii față dreapta | 30 |
| 25 | Unitate de control SAM | 30 |
| 26 | Manson de legătură suplimentar al bateriei ECO start / stop | 10 |
| 27 | Modul cutia de siguranțe și relee din compartiment motor | 30 |
| 28 | Unitate de control a generatorului de sunet în interiorul vehiculului;
Acționare electrică (W242): Unitate de control a gestionării temperaturii. |
5 |
| 29 | până la 02.11.2014:
Priză remorcă; Situația la 03.11.2014: Unitate de control a recunoașterii remorcii. |
15 |
| 30 | Unitate de control a recunoașterii remorcii | 5 |
| 31 | 4MATIC:
Controler al sistemului de tracțiune integrală |
5 |
| 32 | Unitate de control a modulului farului de conducere | 5 |
| 33 | Panou de control Audio / COMAND | 5 |
| 34 | Unitate de control și operare ACC | 7,5 |
| 35 | Încălzirea lunetei spate | 40 |
| 36 | Unitate de control a scaunului șoferului;
Unitate de control a reglajului suportului lombar al scaunului șoferului. |
7,5 |
| 37 | Display Audio / COMAND | 7,5 |
| 38 | Unitate de control a sistemului de divertisment suplimentar | 7,5 |
| 39 | Unitate de control a panoului de control suspendat | 10 |
| 40 | Valabil pentru motorul 651 (normativa emisiilor EU6):
Unitate de control a grupului propulsor |
15 |
| Acționare electrică (W242):
Unitate de control a grupului propulsor |
5 | |
| 41 | Modul control al trapăi panoramice | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD cu schimbător CD);
Unitate de control COMAND. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Unitate de control a sistemului de parcare | 5 |
| 44 | Retractor reversibil față stânga pentru tensiune de urgență | 40 |
| 45 | Retractor reversibil față dreapta pentru tensiune de urgență | 40 |
| 46 | Unitate de control a scaunului pasagerului față;
Unitate de control a reglajului suportului lombar al scaunului pasagerului. |
7,5 |
| 47 | Modul de navigație | 7,5 |
| Unitate de control a sistemului de amortizare adaptivă | 25 | |
| 48 | Rezervă | – |
| 49 | Unitate de control pentru kit-ul de conducere iPhone ® | 7,5 |
| Motor ventilator COMAND | 5 | |
| 50 | Rezervă | – |
| 51 | Rezervă | – |
| 52 | Acționare electrică (W242):
Motorul actuatorului de deblocare de parcare |
30 |
| 53 | Rezervă | – |
| 54 | Rezervă | – |
| 55 | Modul de comunicare a serviciilor telematice;
Unitate de control KEYLESS-GO. |
5 |
| 56 | Unitate de control a modulului farului de conducere | 10 |
| 57 | Asistent la menținerea benzii:
Unitate de control multifuncțională a vehiculului pentru uz special |
30 |
| Vehicul special:
Unitate de control a vehiculului pentru uz special |
7.5 | |
| Acționare electrică (W242):
Circuitul motorului actuatorului de deblocare parcare releu 87 (F34kG) |
5 | |
| 58 | Cutia de siguranțe a vehiculului de urgență | 30 |
| 59 | Control scaun pasager față, uni | 30 |
| 60 | Unitate de control a scaunului șoferului | 30 |
| 61 | Unitate de control a amplificatorului sistemului audio | 40 |
| 62 | Se referă la cutia automată 711:
Bloc electric al direcției |
20 |
| 63 | Unitate de control a sistemului de alimentare | 25 |
| Acționare electrică (W242):
Poartă de control a grupului propulsor |
5 | |
| 64 | Unitate de control electronică pentru plata;
Unitate de control dedicată comunicării pe distanțe scurte. |
1 |
| 65 | Lampă în compartimentul torpedoului | 5 |
| 66 | Cutia de siguranțe a vehiculului de urgență | 15 |
| Interfață vehicul pentru uz special | 5 |
| 67 | Rezervă | – |
| 68 | Rezervă | – |
| 69 | Rezervă | – |
| 70 | Priză consola centrală spate | 25 |
| 71 | Priză portbagaj | 25 |
| 72 | Brichetă față cu iluminare a scrumierii;
Priză de alimentare internă a vehiculului. |
25 |
| 73 | Controler frână electrică de parcare | 30 |
| 74 | Controler frână electrică de parcare | 30 |
| 75 | Unitate de control recunoaștere remorcă | 20 |
| Acționare electrică (W242):
Unitate de control a sistemului de gestionare a bateriei (N82 / 2) |
5 | |
| 76 | Unitate de control recunoaștere remorcă (N28 / 1) | 25 |
| Acționare electrică (W242):
Unitate de control blocare parcare |
5 | |
| 77 | Unitate de control recunoaștere remorcă | 25 |
| 78 | Cutia de siguranțe a vehiculului de urgență | 40 |
| 79 | Unitate de control SAM | 40 |
| 80 | Unitate de control SAM | 40 |
| 81 | Regulator ventilator | 40 |
| 82 | Unitate de control panou de control suspendat | 10 |
| 83 | Unitate de control electronică blocare aprindere | 7,5 |
| 84 | Unitate de control panou de control superior | 5 |
| 85 | ATA [EDW] / protecție împotriva remorcii / unitate de control siguranță internă | 5 |
| 86 | Amplificator antenă FM, AM și CL [ZV];
din 01.06.2016: Amplificator / compensator antenă sistem telefonie mobilă. |
5 |
| 87 | Conector diagnostic | 10 |
| 88 | Set indicatori | 10 |
| 89 | Comutator lumini exterioare | 5 |
| 90 | Senzor radar inteligent bara față stânga;
Senzor radar inteligent pentru bara față dreapta. |
5 |
| 91 | Comutator monitorizare funcționare pedală;
Comutator iluminare compartiment picioare; Acționare electrică (W242): Unitate de control sistem gestionare baterie. |
5 |
| 92 | Unitate de control sistem alimentare;
Acționare electrică (W242): Unitate de control grup propulsor ușă. |
5 |
| 93 | Controler frână electrică de parcare | 5 |
| 94 | Unitate de control sistem reținere suplimentară | 7,5 |
| 95 | Recunoaștere ocupare scaun față partea pasagerului și
unitate de control sistem detectare greutate ACSR (WSS) |
7,5 |
| 96 | Motor ștergător hayon spate | 15 |
| 97 | Conector electric telefon mobil | 5 |
| 98 | Unitate de control SAM | 5 |
| 99 | Unitate de control monitorizare presiune pneuri | 5 |
| 100 | Valabil pentru motor 133:
INTERFAȚĂ DIRECT SELECT |
5 |
| 101 | 4MATIC:
Controler sistem tracțiune integrală |
10 |
| 102 | Receptor telecomandă încălzitor staționar;
Acționare electrică (W242): Unitate de control grup propulsor; Valabil pentru vehicule AMG din 01.09.2015: Unitate de control mod transmisie; din 01.06.2016: Comutator antenă pentru încălzitor telefonic și staționar. |
5 |
| 103 | Unitate de control sistem apel de urgență;
Modul comunicații servicii telematice; Unitate de control HERMES. |
5 |
| 104 | Unitate de control interfață multimedia;
Unitate de legătură multimedia. |
5 |
| 105 | Unitate de control Digital Audio Broadcasting;
Unitate de control radio audio digital satelit (SDAR). |
5 |
| Modul tuner | 7,5 | |
| 106 | Cameră multifuncțională | 5 |
| 107 | Tuner TV digital | 5 |
| 108 | până la 31.05.2016:
Cameră marșarier |
5 |
| din 01.06.2016:
Cameră marșarier |
7,5 | |
| 109 | Conector electric priză încărcare | 20 |
| 110 | Controler radio COMAND;
Controler audio motor. |
30 |
| Releu | ||
| A | Releu circuit 15 | |
| B | Releu ștergător spate | |
| C | Circuit releu 15R2 | |
| D | Releu încălzit lunetă spate | |
| E | Circuit releu 15R1 | |
| F | Circuit releu 30g | |
| G | Acționare electrică (W242):
Circuit 87 releu motor actuator blocare parcare |
|

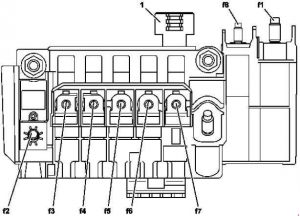

Cutia de siguranțe electrică față
| Nr | Descriere | Amperaj [A] |
| 1 | Alternator | 300 |
| Acționare electrică (W242):
Unitate de control a convertorului DC / DC |
400 | |
| 2 | Cutia de siguranțe în interiorul vehiculului | 200 |
| Se referă la motorul diesel:
Cutia de siguranțe internă a vehiculului |
250 | |
| 3 | Unitate de control electrică a asistenței la direcție | 100 |
| 4 | Unitate de control SAM | 40 |
| 5 | Motor ventilator | 80 |
| 6 | Valabil pentru motorul 607:
Unitate de control a încălzirii combustibilului |
70 |
| 7 | Valabil pentru motorul 607 (normativa emisiilor EU5):
Unitate de control pentru încălzitorul de regenerare DPF |
125 |
| 8 | Valabil pentru motoarele 607, 651:
Stadiu de ieșire de încinsoare |
100 |
| Releu | ||
| F32k1 | Releu de deblocare | |
