Mercedes-Benz Classe S A217/C217/W222 (2014-2019…) – cutia de siguranțe
Mercedes-Benz Classe S A217/C217/W222 (2014-2019…) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018, 2019
Siguranță brichetă (priză de alimentare) în Mercedes Classe S C217 (2014-2018) este siguranța 460 în cutia de siguranțe (spate).

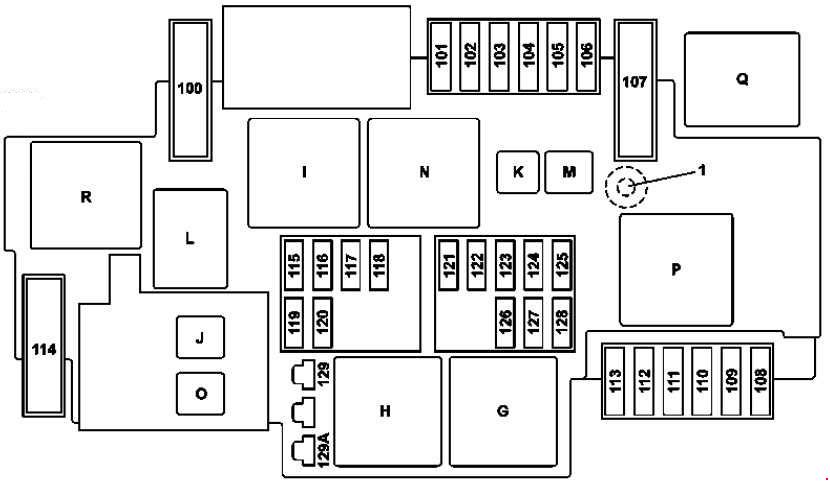

Cutia de siguranțe și relee în compartiment motor
| Nr | Descriere | Amperaj [A] |
| 100 | Hibrid:
pompă gol |
40 |
| 101 | Cuplaj de legătură, circuit 87/2 | 15 |
| 102 | Cuplaj de legătură, circuit 87/2 | 20 |
| 103 | Conector, circuit 87M4 | 15 |
| 104 | Conector, circuit 87M3 | 15 |
| 105 | Valabil pentru cutie automată 722.9:
Unitate de control a pompei uleiului auxiliar a cutiei |
15 |
| 106 | Încălzire staționară a ștergătoarelor parbriz | 25 |
| 107 | Se referă la motoarele 277, 279:
Conexiune electrică a demarorului/pompei aer |
60 |
| 108 | Important pentru far LED dinamic SAE pentru circulația pe partea dreaptă sau far LED dinamic ::
grup optic față stânga; grup optic față dreapta; important fără far LED dinamic SAE pentru circulația pe partea dreaptă sau far LED dinamic :: Grup optic față dreapta. |
20 |
| 109 | Motor ștergătoare parbriz | 30 |
| 110 | Valabil pentru cod far LED dinamic SAE pentru circulația pe partea dreaptă sau far LED dinamic ::
Far față stânga; Far față dreapta; Valabil fără far LED dinamic SAE pentru circulația pe partea dreaptă sau far LED dinamic :: Far față stânga. |
20 |
| 111 | Demaror | 30 |
| 112 | Modul cutia de siguranțe și releu motor | 5 |
| 113 | Rezervă | – |
| 114 | Compresor AIRmatic | 40 |
| 115 | Claxon stânga Claxon dreapta | 15 |
| 116 | Hibrid:
Releu pompa gol |
5 |
| 117 | Rezervă | – |
| 118 | Hibrid:
Unitate de control a programului de stabilitate electronică |
5 |
| 119 | Cuplaj de legătură circuit 87 / C2 | 15 |
| 120 | Cuplaj de legătură circuit 87 / C1 | 7,5 |
| 121 | Unitate de control electronică a programului de stabilitate | 5 |
| 122 | Hibrid:
Releu HIBRID. |
5 |
| 123 | Unitate de control a asistentului pentru vedere pe timp de noapte | 5 |
| 124 | Hibrid:
Conexiune electrică a habitaclului și a compartimentului motor. |
5 |
| 125 | Unitate de control față SAM | 5 |
| 126 | Controlul sistemului de propulsie;
Valabil pentru motorul diesel: Unitate de control CDI; Se referă la motorul pe benzină: Unitate de control ME-SFI [ME]. |
5 |
| 127 | Rezervă | – |
| 128 | Comutator lumini exterioare | 5 |
| 129A | Hibrid:
circuit releu 50 demaror |
30 |
| 129B | Valabil cu excepția hibridului:
releu 50 circuit demaror |
30 |
| Relee | ||
| G | Releu 15 în compartimentul motor | |
| H. | Releu 50 al demarorului | |
| I | Releu pompei de vid a frânei | |
| J | Hibrid:
releu HIBRID |
|
| K. | Releu pompei de ulei a cutiei de viteze | |
| L | Releu claxon | |
| M | Releu încălzitor poziție staționară a ștergătorului | |
| N | Circuit releu 87 M. | |
| O | Valabil cu excepția hibridului:
releu 15 circuit demaror |
|
| P. | Releu injecție secundară aer | |
| Q | Hibrid:
releu pompei de vid |
|
| R | Releu AIRmatic | |

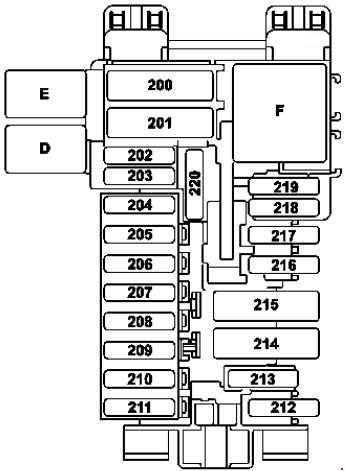

Panoul cutiei de siguranțe de la bord
| Nr | Descriere | Amperaj [A] |
| 200 | Unitate control față SAM | 40 |
| 201 | Unitate control față SAM | 40 |
| 202 | Sirena de alertă | 5 |
| 203 | W222:
Controler încălzire scaun șofer |
30 |
| 204 | Priză diagnostic | 5 |
| 205 | Unitate control electronică bloc aprindere | 7,5 |
| 206 | Ceas analogic | 5 |
| 207 | Unitate control climatizare | 20 |
| 208 | Set semnalizatoare | 7,5 |
| 209 | Panou control climatizare față | 5 |
| 210 | Unitate control modul semnalizare | 10 |
| 211 | Gol | – |
| 212 | Rezervă | – |
| 213 | Unitate de control electronică a programului de stabilitate | 25 |
| 214 | Rezervă | – |
| 215 | Rezervă | – |
| 216 | Rezervă | – |
| 217 | Versiune japoneză:
Unitate de control dedicată comunicării pe distanțe scurte |
5 |
| 218 | Unitate de control suplimentară a sistemului de menținere | 5 |
| 219 | Unitate de control a sistemului de detectare a greutății (WSS);
Recunoașterea ocupării scaunului pasagerului față și ACSR. |
5 |
| 220 | Releu MAGIC VISION CONTROL | 15 |
| Relee | ||
| D | Releu MAGIC VISION CONTROL | |
| E | Releu de rezervă | |
| F | Releu, circuit 15R | |

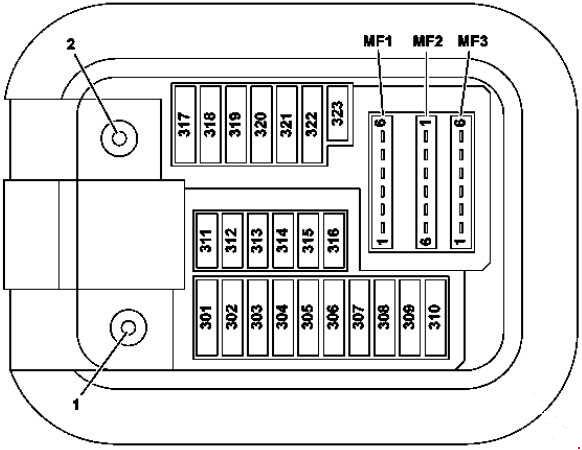

Cutia de siguranțe în spațiul pentru picioarele pasagerului
- Circuit 30 “E1” conexiune
- Circuit 30g Conexiune “E2”
| Nr | Descriere | Amperaj [A] |
| 301 | Vitezometru cu oglindă | 5 |
| 302 | Controler ușă față dreapta | 30 |
| 303 | W222:
Controler ușă spate stânga; C217, A217: Controler spate. |
30 |
| 304 | W222:
Controler ușă spate dreapta; C217, A217: Controler spate. |
30 |
| 305 | Unitate control scaun șofer | 30 |
| 306 | Unitate control scaun față partea pasagerului | 30 |
| 307 | W222:
Modul inteligent servo pentru DIRECT SELECT |
30 |
| C217, A217:
Controler încălzire scaun șofer |
30 | |
| 308 | Controler încălzire scaun față partea pasagerului | 30 |
| 309 | Unitate control sistem apel de urgență;
Modul comunicare servicii telematice; Unitate control HERMES. |
5 |
| 310 | Unitate control staționară a încălzitorului | 25 |
| 311 | Motor ventilator spate | 10 |
| 312 | Unitate control panou control deasupra capului | 10 |
| 313 | Hibrid și Hybrid Plus:
Unitate control electronică de putere |
10 |
| 314 | A217:
Sistem alertă antifurt (designat în coordonare) |
7,5 |
| 315 | Unitate control grup propulsor;
Valabil pentru motor pe benzină: Unitate control ME-SFI; Valabil pentru motor 642, 651: Unitate control CDI. |
10 |
| 316 | Rezervă | – |
| 317 | W222:
Modul control trapă panoramică glisantă; C217, A217: Controler MAGIC SKY CONTROL. |
30 |
| 318 | Display Audio/COMAND | 15 |
| 319 | Modul control trapă panoramică glisantă;
C217, A217: Modul control jaluzea parasolar panoramică. |
30 |
| 320 | Unitate de control Active Body Control;
Unitate de control AIRmatic (funcționează cu excepția Active Body Control). |
15 |
| 321 | C217, A217:
Modul inteligent servo pentru DIRECT SELECT |
20 |
| 322 | Unitate de control COMAND | 15 |
| 323 | Unitate de control a sistemului de menținere suplimentară | 7,5 |
| MF1 / 1 | Versiune japoneză:
Unitate de control dedicată comunicației pe distanțe scurte |
7,5 |
| MF1 / 2 | Cameră multifuncțională monocromă
Cameră multifuncțională stereofonică |
7,5 |
| MF1 / 3 | Senzor de ploaie și lumină cu funcții suplimentare;
Controler pe panoul de control. |
7,5 |
| MF1 / 4 | Unitate de control a scaunului șoferului | 7,5 |
| MF1 / 5 | Unitate de control a scaunului față partea pasagerului | 7,5 |
| MF1 / 6 | Unitate de control a modulului luminii de direcție | 7,5 |
| MF2 / 1 | Generator de difuzoare de parfum | 5 |
| MF2 / 2 | Panou de control Audio/COMAND;
Touchpad. |
5 |
| MF2 / 3 | Unitate de control electronică a programului de stabilitate | 5 |
| MF2 / 4 | Display Heads-up | 5 |
| MF2 / 5 | Hibrid și Hybrid Plus:
Compresor electric al agentului frigorific |
5 |
| MF2 / 6 | Rezervă | – |
| MF3 / 1 | Unitate de control față SAM | 5 |
| MF3 / 2 | Unitate de control a senzorilor radar | 5 |
| MF3 / 3 | Motor ventilator COMAND | 5 |
| MF3 / 4 | Grup de butoane pe bord partea șoferului;
Grup de butoane pe panoul central al bordului. |
5 |
| MF3 / 5 | Unitate de control a climatizării spate | 5 |
| MF3 / 6 | din 01.06.2016:
Comutator antenă pentru telefon și încălzitor staționar. |
5 |

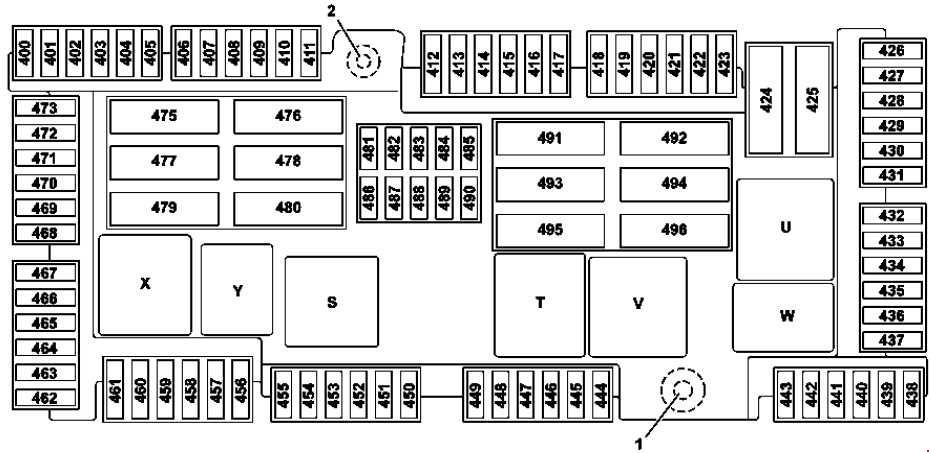

Cutia de siguranțe și relee spate
- Circuit 30 “E1” conexiune
- Circuit 30g Conexiune “E2”
| Nr | Descriere | Amperaj [A] |
| 400 | Unitate de control a sistemului de parcare
(asistent activ la parcare sau cameră la 360 de grade) |
10 |
| 401 | Controler capotă | 5 |
| 402 | Controler divertisment scaun spate | 7,5 |
| 403 | Rezervă | – |
| 404 | Controler încălzire cotieră | 7,5 |
| 405 | Dispozitiv Sound Control System;
Amplificator; Controler tweeter ușă față stânga; Controler tweeter ușă față dreapta. |
7,5 |
| 406 | Rezervă | – |
| 407 | Rezervă | – |
| 408 | Modul tuner | 5 |
| 409 | Unitate de control cameră 360°;
Cameră marșarier. |
5 |
| 410 | Unitate de control acoperire cameră | 5 |
| 411 | Unitate de control monitor presiune pneuri | 5 |
| 412 | Controler încălzire scaun spate | 7,5 |
| 413 | Display spate stânga;
Display spate dreapta. |
10 |
| 414 | Telefon mobil spate sistem antenă amplificator/compensator
Modul telefon cu Bluetooth ® (profil SAP) |
7,5 |
| 415 | Rezervă | – |
| 416 | Rezervă | – |
| 417 | Unitate de control recunoaștere remorcă | 20 |
| 418 | Rezervă | – |
| 419 | Rezervă | – |
| 420 | Unitate de control convertor DC / AC | 30 |
| 421 | Pompă pneumatică multicolumnă cu scaun | 30 |
| 422 | W222:
Controler ușă spate dreapta |
30 |
| 423 | Rezervă | – |
| 424 | Unitate de control spate SAM | 40 |
| 425 | Rezervă | – |
| 426 | Amplificator difuzoare joase | 30 |
| 427 | Controler încălzire cotieră | 20 |
| 428 | Unitate de control recunoaștere remorcă | 15 |
| 429 | Suport spate pentru pahar | 10 |
| 430 | Brichetă cu iluminare scrumieră, spate;
Brichetă cu iluminare consolă centrală spate; Priză consolă centrală spate stânga 12V (pachet scrumieră/pachet fumători). |
15 |
| 431 | Frigider pe spătar scaun spate | 15 |
| 432 | Unitate de control spate SAM | 10 |
| 433 | Unitate de control AdBlue ® | 25 |
| 434 | Unitate de control AdBlue ® | 15 |
| 435 | Unitate de control AdBlue ® | 20 |
| 436 | Suport spate pentru pahar | 20 |
| 437 | Rezervă | – |
| 438 | C217 cu motor 157:
Motor actuator supapă evacuare dreapta |
7,5 |
| 439 | C217 cu motor 157:
Motor actuator supapă evacuare stânga |
7,5 |
| 440 | Rezervă | – |
| 441 | Rezervă | – |
| 442 | Rezervă | – |
| 443 | Rezervă | – |
| 444 | Rezervă | – |
| 445 | Receptor radio staționar pentru încălzitor la distanță | 5 |
| 446 | Amplificator antenă FM 1, AM, CL [ZV] și KEYLESS-GO | 5 |
| 447 | Hibrid:
Unitate de control sistem gestionare baterie. |
7,5 |
| 448 | Rezervă | – |
| 449 | Rezervă | – |
| 450 | Rezervă | – |
| 451 | Priză remorcă | 15 |
| 452 | Senzor radar al barai spate stânga;
Senzor radar al barai spate dreapta; Senzor radar central al barai spate. |
5 |
| 453 | Senzor radar al barai față stânga;
Senzor radar al barai față dreapta; Controler COLLISION PREVENTION ASSIST. |
5 |
| 454 | Unitate de control AdBlue ® ;
Unitate de control a sistemului de alimentare. |
5 |
| 455 | Controler integrat al cutiei de viteze | 15 |
| 456 | Rezervă | – |
| 457 | Se referă la bateria cu ioni de litiu:
Condensatorul bateriei de demarare. |
7,5 |
| 458 | Rezervă | – |
| 459 | Rezervă | – |
| 460 | Brichetă față cu iluminare a scrumierii | 15 |
| 461 | Priză consola centrală dreapta a consolei spate 12 V;
Priză 12 V a convertorului DC / AC al unității de control. |
15 |
| 462 | Priză portbagaj | 15 |
| 463 | Rezervă | – |
| 464 | Unitate de control pentru recunoașterea remorcii | 20 |
| 465 | Controler al frânei electrice de parcare | 30 |
| 466 | Controler al ușii față stânga | 30 |
| 467 | Unitate de control KEYLESS-GO | 10 |
| 468 | Controler al frânei electrice de parcare | 30 |
| 469 | Unitate de control a sistemului de alimentare | 25 |
| 470 | Controler încălzire scaun spate stânga;
Controler încălzire scaun spate. |
30 |
| 471 | Controler încălzire scaun spate dreapta | 30 |
| 472 | C217, A217:
Unitate de control spate |
30 |
| 473 | Unitate de control pentru recunoașterea remorcii | 20 |
| 475 | Unitate de control a amplificatorului sistemului audio | 40 |
| 476 | Unitate de control a amplificatorului sistemului audio | 40 |
| 477 | Unitate de control activă a centurii de siguranță;
C217, A217: Unitate de control spate. |
40 |
| 478 | Controler scaun spate stânga | 30 |
| 479 | Unitate de control activă a cataramei centurii | 40 |
| 480 | Controler scaun spate dreapta | 30 |
| 481 | Retractor față stânga al tensiunii de urgență | 5 |
| 482 | W222:
Unitate de control MAGIC SKY CONTROL |
5 |
| C217, A217:
Unitate de control MAGIC SKY CONTROL |
7,5 | |
| 483 | Retractor față dreapta al tensiunii de urgență | 5 |
| 484 | Controler scaun spate dreapta;
Controler scaun spate stânga. |
7,5 |
| 485 | Unitate de control activă a cataramei centurii | 5 |
| 486 | Hibrid:
Unitate de control a sistemului de gestionare a bateriei; Unitate de control a electronicii de putere. |
10 |
| 487 | Controler al frânei electrice de parcare | 5 |
| 488 | Unitate de control spate SAM | 5 |
| 489 | Senzor radar față cu rază lungă | 5 |
| 490 | Pompă pneumatică multicolumnă cu scaun | 5 |
| 491 | Controler capotă | 40 |
| 492 | Retractor față dreapta al tensiunii de urgență | 40 |
| 493 | Rezervă | – |
| 494 | Unitate de control spate SAM | 40 |
| 495 | Încălzire lunetă spate | 40 |
| 496 | Retractor față stânga al tensiunii de urgență | 40 |
| Relee | ||
| S | Releu 15 al habitaclului | |
| T | Releu încălzire lunetă spate | |
| U | Suport pentru băuturi în a doua rând de scaune și releu prize | |
| V | Releu AdBlue ® | |
| W | Circuit 15R releu | |
| X | 1. rând de scaune / cutia frigiderului portbagaj și releu prize | |
| Y | Releu rezervă | |

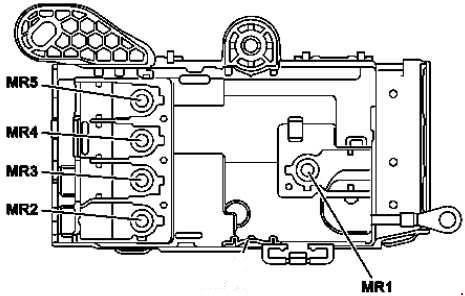

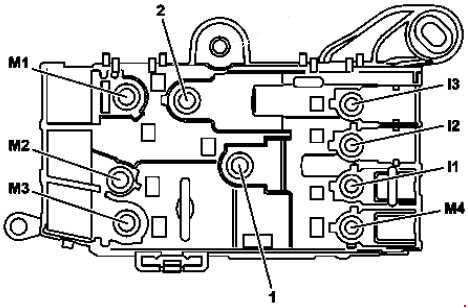

Cutia de siguranțe preliminară a compartimentului motor
Vedere de jos
Vedere de sus
1 – Conexiune, circuit 30 “B1”
2 – Conexiune, circuit 30 neblocată “B2”
| Nr | Descriere | Amperaj [A] |
| M3 | Hibrid:
Motor electric. |
500 |
| Valabil cu excepția hibridului:
Alternator. |
500 | |
| M1 | Hibrid:
Motor electric. |
– |
| Valabil cu excepția hibridului:
Demaror |
– | |
| MR5 | Unitate control electrică asistență la direcție | 100 |
| MR2 | Motor ventilator | 100 |
| M4 | Hibrid:
Controler integrat cutie de viteze. |
100 |
| I1 | Rezervă | – |
| M2 | Se referă la motorul diesel:
Fază putere preîncălzire |
150 |
| MR1 | Siguranță motor și modul releu | 60 |
| MR3 | Rezervă | – |
| MR4 | Valabil pentru motoarele 277, 279:
Motor ventilator |
150 |
| I2 | Rezervă | – |

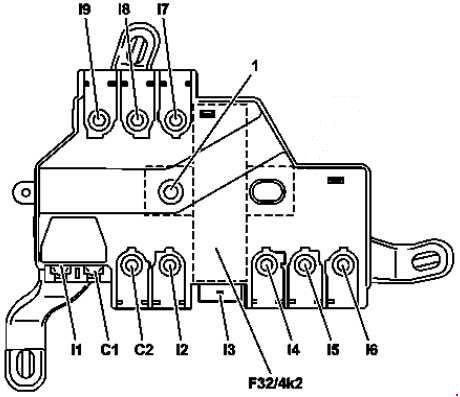

Cutia preliminară în interiorul vehiculului
F32 / 4k2 – Releu de dezactivare a curentului de repaus
| Nr | Descriere | Amperaj [A] |
| I7 | Cutia de siguranțe pe stâlpul A dreapta. | 125 |
| I2 | Modul cutie siguranțe și releu stânga | 125 |
| C2 | Gol | – |
| I8 | Gol | – |
| I9 | Gol | – |
| I3 | Conexiune releu de dezactivare a curentului fără sarcină | – |
| C1 | Regulator motor ventilator | 40 |
| I1 | Unitate de control electronică a programului de stabilitate | 40 |
| I4 | Gol | – |
| I6 | Modul cutie siguranțe și releu spate | 60 |
| I5 | Cutia de siguranțe pe stâlpul A dreapta. | 60 |

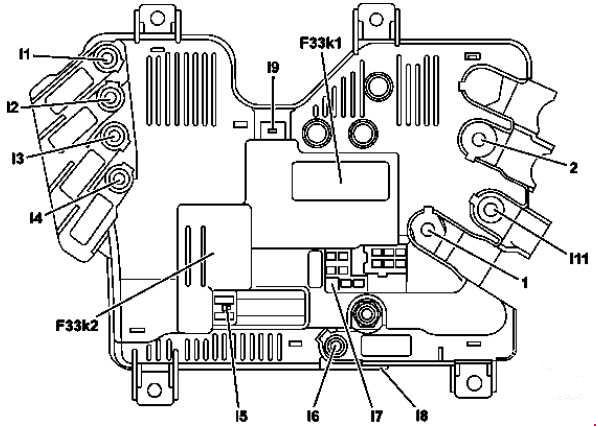

Cutia preliminară spate
F33k1 – Releu
decuplator F33k2 – Releu suplimentar al bateriei cu funcție ECO start / stop
| Nr | Descriere | Amperaj [A] |
| I3 | Rezervă | – |
| I2 | Unitate control încălzire parbriz față | 125 |
| I7 | Hibrid:
Dispozitiv de deconectare înaltă tensiune |
7,5 |
| I4 | Modul cutia de siguranțe și releu spate | 150 |
| I6 | Baterie suplimentară cu funcție ECO start / stop | 200 |
| I7 | Funcție ECO start/stop baterie suplimentară;
Unitate control față SAM; Unitate control electronică bloc aprindere. |
10 |
| I1 | Rezervă | – |
| I11 | Rezervă | – |
| I7 | Unitate control față SAM | 10 |
| I8 | Funcție ECO start/stop conexiune releu suplimentar baterie | – |
| I5 | Hibrid:
siguranță pirotehnică înaltă tensiune activată de unitatea control sistem limitare suplimentară |
– |
| I9 | Conexiune releu decuplare | – |
