Mercedes-Benz SLK R171 (2004-2010) – cutia de siguranțe

Mercedes-Benz SLK R171 (2004-2010) – schema cutiei de siguranțe

Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Siguranță brichetă (priză de alimentare) în Mercedes SLK R171 (2004-2010) este siguranța 47 în cutia de siguranțe din compartiment motor.

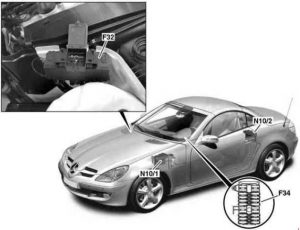

Cutia de siguranțe – poziție

F32 – Siguranță față de preavertizare
F34 – Cutia de siguranțe internă
N10 / 1 – Unitate control SAM partea șoferului cu siguranță și modul releu
N10 / 2 – Unitate control SAM spate cu siguranță și modul releu

Cutia de siguranțe din portbagaj

Nr	Descriere	[A]
1	Sistem de informații și comunicare al vehiculului (VICS) (doar Japonia) (până în 2008)	5
2	Neutilizat	–
3	Sistem telefonic (până în 2008) Unitate de control a presiunii pneurilor (din 2009) Unitate de control Parktronic (din 2009)	7.5
4	Grup pompă combustibil	20
5	Releu de rezervă 2 (situație din 2009)	20
6	Neutilizat	–
7	Releu de rezervă 1 (situație din 2009)	20
8	Modul amplificator antenă stânga, modul amplificator antenă dreapta (până în 2008), amplificator antenă spate stânga (până în 2008) Sistem alarmă antifurt (ATA [EDW]) Compensator	5
9	Sistem Parktronic (PTS) (până în 2008)	5
	Încălzitor scaun, AIRSCARF și unitate de control încălzire volan (situație din 2009)	25
10	Dezgheț lunetă spate	40
11	Neutilizat	–
12	Neutilizat	–
13	Iluminare compartiment bagaje (până în 2008) Telefon CDA (dosar cabluri suplimentar) (până în 2008) Pompă lombară (din 2009) Unitate de control sistem apel de urgență (din 2009) Punct separare tensiune VICS + ETC (din 2009)	5
14	Neutilizat	–

15	Închidere centralizată internă (până în 2008) Eliberare capac alimentare (până în 2008) Ușă alimentare combustibil Motor CL [ZV] (din 2009) Compartiment mănuși Motor CL [ZV] (din 2009) Motor compartiment consolă centrală CL (din 2009)	5
16	Pompă lombară (situație din 2009)	7.5
17	Satellite Digital Audio Radio (SDAR) (doar SUA) (până în 2008) Sistem control vocal (VCS) (doar SUA) (până în 2008)	5
18	Încălzitor scaun, AIRSCARF și unitate control încălzire volan (situație din 2009)	20
19	Redare CD cu schimbător valute (în compartimentul pentru obiecte) (până în 2008) Sistem navigație (până în 2008)	7.5
	Încălzire scaun, AIRSCARF și unitate control încălzire volan	20
20	Sistem comunicare de urgență (doar SUA) (până în 2008)	7.5
	Încălzire scaun, AIRSCARF și unitate control încălzire volan	10
Releu
ZA	Releu pompă combustibil
b	Releu VICS (doar Japonia)
do	Releu rezervă 2
re	Releu rezervă 1
mi	Releu dezgheț lunetă spate
fa	Circuit 15R, releu 1
sol	1 releu schimbare polaritate capac alimentare combustibil
H.	Releu schimbare polaritate capac alimentare combustibil 2

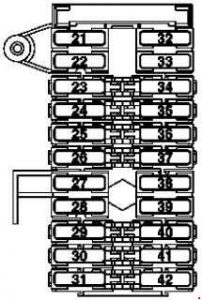

Panoul cutiei de siguranțe de pe bord

Nr	Descriere	[A]
21	Unitate control superioară moale	5
22	Unitate control panou control trapă	5
23	Sistem airscarf pentru scaun stânga (până în 2008)	25
	Unitate control interfață multimedia (situație în 2009)	5
24	Sistem airscarf pentru scaun dreapta (până în 2008)	25
	Punct separare telefoane mobile (situație în 2009)
25	Scaune încălzite (până în 2008)	25
	Amplificator pentru sistem audio (situație în 2009)	40
26	Sisteme radio (până în 2008)	30
	Radio (situație în 2009)	25
27	Modul control portieră stânga	25
28	Modul control portieră dreapta	25

29	Unitate recirculare AC	40
30	Set de semnalizatoare	5
31	Volan încălzit (până în 2008)	10
32	Motor geam scaun spate dreapta (până în 2008) Unitate control superioară moale (situație în 2009)	25
33	LHD:  modul coloana volan	5
34	Reglare volan (până în 2008) Unitate control reglare scaun față partea șoferului, cu memorie (situație în 2009)	30
35	Reglare scaun față partea pasagerului (până în 2008) Unitate control reglare scaun față partea pasagerului cu memorie (situație în 2009)	30
36	Controler EIS [EZS] Controler al bloc volan electric	15
37	Panou control superior Climatizare automată (KLA) sau climatizare automată comfort (C-AAC) Reglare oglinzi (până în 2008) Control plafon Vario (VD) (până în 2008) Duovalve (până în 2008) Oglinzi rabatabile (până în 2008) Unitate control-operativă HEAT (situație în 2009) Unitate control-operativă Comfort AAC [KLA] (situație în 2009)	7.5
38	Unitate hidraulică cu mecanism soft top	40
39	Motor geam scaun spate stânga (până în 2008) Unitate control superioară moale (situație în 2009)	25
40	Conector de legătură date (1.3) (până în 2008) Unitate control centrală portieră	5
41	Sisteme radio (până în 2008) Sistem navigație (până în 2008) Unitate control sistem comunicare urgență (din 2009) Unitate control Digital Audio Broadcasting (din 2009) Unitate control SDAR (din 2009)	5
42	RHD:  modul coloana volan	5

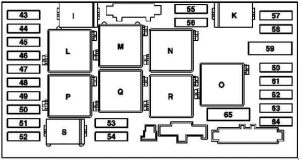

Cutia de siguranțe în compartiment motor

Nr	Descriere	[A]
43	Claxon	15
44	Iluminare compartiment torpedou prin comutator Iluminare compartiment între tetiere (situație în 2009) Iluminare compartiment în cotieră (situație în 2009) Senzor multifuncțional C-AAC [K-KlA]	5
45	Unitate control airbag ARMADA (până în 2008) Indicator airbag și martor avertizare (până în 2008) Unitate control sisteme de siguranță (din 2009) Ocupat scaun față pasager și senzor recunoaștere scaun copii (din 2009; SUA) Sistem detectare masă (WSS) unitate control (situație în 2009; SUA)	7.5
46	Sistem ștergător (WSA)	40
47	Brichetă cu iluminare scrumieră Priză internă Sisteme radio (până în 2008)	15
48	Neutilizat	–
49	Unitate control airbag ARMADA (până în 2008) Indicator airbag și martor avertizare (până în 2008) Unitate control sisteme de siguranță (din 2009)	7.5
50	Pornește și controlează iluminarea comutatorului farurilor exterioare	5
51	Set semnalizatoare (până în 2008) Reglare debit faruri (HRA) (până în 2008) Ventilator electric aspirant pentru motor / climatizare (până în 2008)	5
	Modul putere HRA (situație în 2009) Valabil cu motor 113.989 (SLK55 AMG):  Motor ventilator cutia de control (situație în 2009)	7,5
52	Demaror	15
53	Circuit control motor 87 / M1 (până în 2008) Unitate control SAM spate cu siguranță și modul releu (din 2009) Releu demaror (din 2009) Se referă la motoare 271, 272: Unitate control ME-SFI [ME] (din 2009) Valabil cu motor 113.989 (SLK 55 AMG): Unitate control ME-SFI [ME] (situație în 2009) Valabil cu motor 113.989 (SLK 55 AMG): Circuit 87 Conector îmbinare M1e (situație în 2009) Se referă motor 272: Circuit 87 îmbinare M1e (situație în 2009)	25
54	Control motor, circuit 87 / M2 (până în 2008) AAC cu control integrat motor ventilator suplimentar (situație în 2009) Valabil cu motor 113.989 (SLK55 AMG), 272:  Releu pompă aer (situație în 2009)	15
55	Reglare debit faruri (HRA) Comutator lumini marșarier (până în 2008) Valabil pentru cutie 722: Unitate control electrică (VGS) (până în 2008) Valabil pentru cutie 722:  Unitate control electronică modul levier cutie (din 2009) Valabil pentru cutie 722,6 :  Unitate control ETC [EGS] (situație în 2009)	7.5
56	Program electronic de stabilitate (ESP)	5
57	Unitate control EIS [EZS] Valabil pentru motor 113.989 (SLK 55 AMG), 272: Gestionare motor	5
58	Neutilizat	–

59	ESP [program electronic de stabilizare] (pompă)	50
60	ESP (bloc supape)	40
61	Neutilizat	–
62	Conector de legătură date Comutator lumini exterioare	5
63	Comutator lumini exterioare	5
64	Sisteme radio (până în 2008) Sistem navigație (până în 2008)	10
65	Valabil pentru motor 113.989 (SLK 55 AMG), 272: Pompa aer electrică	40
Releu
ja	Modul releu FAN (până în 2008) Releu claxon Fanfare I (situație la 2009)
K.	Circuit 87 releu, șasiu
L	Releu ștergător, faza 1-2
M	Releu circuit 15R
N	Releu de rezervă
O	Valabil cu motor 113.989 (SLK55 AMG), motor 272:  Releu pompă aer
P.	Releu circuit 15
Q	Releu aprindere și oprire ștergătoare
R	Circuit 87 releu, motor
S	Releu demaror

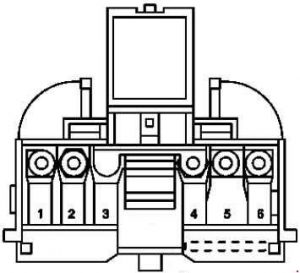

Șină față

Nr	Descriere	[A]
1	Cutia de siguranțe internă	125
2	Modul control SAM spate cu siguranță și modul releu	200
3	Rezervă	125
4	Modul control SAM partea șoferului cu modul siguranță și releu, partea 1	200
5	Ventilator electric aspirant pentru motor / climatizare	125
6	Modul control SAM partea șoferului cu modul siguranță și releu, partea 4	60
