Mercedes-Benz Classe A w176 (2012-2018) – cutia de siguranțe
Mercedes-Benz Classe A w176 (2012-2018) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Mercedes Classe A w176 (2012-2018) este siguranța 72 în bloc siguranțe în zona picioarelor partea pasagerului.

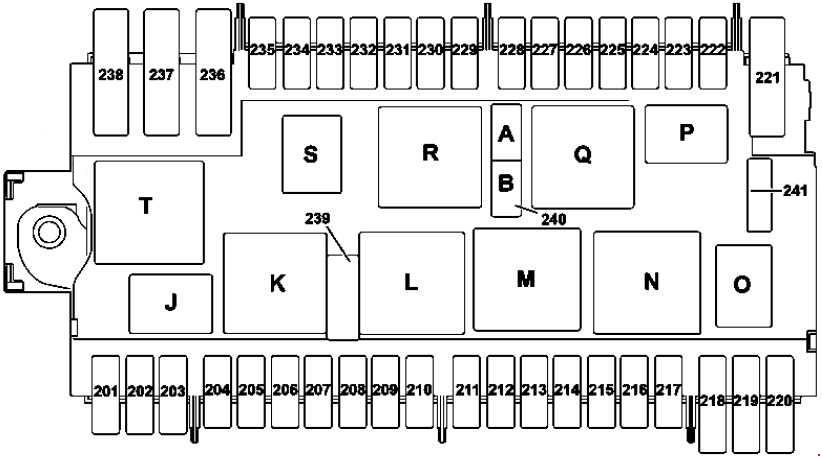

Bloc siguranțe în compartiment motor
| Nr | Descriere | Amperaj [A] |
| 201 | Sirena de alertă | 5 |
| 202 | Unitate de control staționară a încălzitorului | 20 |
| 203 | Far LED: p
Far față dreapta |
15 |
| 204 | Unitate de control electronică a programului de stabilitate | 25 |
| 205 | Claxon stânga;
Claxon dreapta. |
15 |
| 206 | Valabil pentru motorul 651:
Unitate de control CDI Valabil pentru motorul 607: Unitate de control a grupului propulsor |
5 |
| 207 | Se referă la motorul diesel:
Releu circuit 87M |
5 |
| 208 | Valabil pentru motorul 133, 607:
Releu circuit 87 |
7.5 |
| 209 | Far LED:
Far față stânga |
15 |
| 210 | Releu parbriz încălzit;
din 01.09.2015: Releu demaror. |
5 |
| 211 | Neutilizat | – |
| 212 | Valabil pentru motorul 133, 270:
Țeavă de legătură, circuit 87M3; Se referă la Smotorul 651: Element încălzitor al țevii de ventilare; Element încălzitor al termostatului lichidului de răcire; Supapă de bypass a radiatorului de recirculare a gazelor de eșapament; Se referă la motorul 607 (normativ EU5): Senzor de oxigen înainte de catalizator; Presiune de supraalimentare actuator poziție; Se referă la motorul 607 (normativ EU6): Senzor de oxigen înainte de catalizator; Valabil pentru motorul 607: Unitate de control CDI. |
15 |
| 213 | Valabil pentru motoarele 133, 270, 651:
Țeavă de legătură, circuit 87 M2e; Se referă la motorul 607 (normativ EU5): Ax came; Senzor Hall; Unitate de control CDI; Supapă de control cantitate; Se referă la motorul 607 (Normativ EU6): Senzor de oxigen după catalizator; Unitate de control CDI. |
15 |
| 214 | Valabil pentru motoarele 133, 270, 651:
Țeavă de legătură, circuit 87 M4e |
10 |
| 215 | Valabil pentru motorul pe benzină:
Bobină de aprindere cilindru 1; Bobină de aprindere cilindru 2; Bobină de aprindere cilindru 3; Bobină de aprindere cilindru 4; Se referă la motorul 651: Supapă de control a cantității Se referă la motorul 607: Unitate de control CDI; Regulator de presiune supraalimentare; Supapă de control a cantității. |
20 |
| 216 | Valabil pentru motorul pe benzină:
Unitate de control ME-SFI; Valabil pentru motorul 607: Unitate de control a grupului propulsor. |
5 |
| 217 | Valabil cu transmisie 724:
Complet integrată unitate de control a cutiei cu dublu ambreiaj. |
25 |
| 218 | Unitate de control electronică a programului de stabilitate | 5 |
| 219 | Neutilizat | – |
| 220 | Pompă de circulație a lichidului de transmisie | 10 |
| 221 | Neutilizat | – |
| 222 | Neutilizat | – |
| 223 | Neutilizat | – |
| 224 | Controler electric DISTRONIC;
Unitate de control COLLISION PREVENTION ASSIST. |
7.5 |
| 225 | Neutilizat | – |
| 226 | Neutilizat | – |
| 227 | Neutilizat | – |
| 228 | Neutilizat | – | |
| 229 | Grup far față stânga | 5 | |
| 230 | Unitate de control electronică a programului de stabilitate | 5 | |
| 231 | Grup far față dreapta | 5 | |
| 232 | Unitate de control a farurilor | 15 | |
| 233 | Neutilizat | – | |
| 234 | Valabil pentru motor 607:
Unitate de control a grupului propulsor |
5 | |
| 235 | Valabil pentru motor 607:
Motor ventilator; Actuator lamele radiator. |
7.5 | |
| Valabil pentru motor 133:
Pompă de circulație a radiatorului aerului supraalimentat. |
7.5 | ||
| 236 | Unitate de control SAM | 40 | |
| 237 | Unitate de control electronică a programului de stabilitate | 40 | |
| 238 | Parbriz încălzit | 50 | |
| 239 | Releu viteză ștergător/ștergătoare parbriz 1/2 | 30 | |
| 240A | Releu 50 demaror | 25 | |
| 240B | Circuit 15 releu (neblocat) | 25 | |
| 241 | Neutilizat | 7.5 | |
| Relee | |||
| J | Releu claxon | ||
| K | Releu viteză ștergător/ștergătoare parbriz 1/2 | ||
| L | Releu pornire/oprire ștergător/ștergătoare parbriz | ||
| M | Releu 50 demaror | ||
| N | Releu circuit 87 M. | ||
| O | ECO start/stop:
Releu pompă de circulație lichid transmisie |
||
| P | Releu rezervă (F58kP) | ||
| Q | R | Releu 15 circuit | |
| S | Circuit 87 releu | ||
| T | Releu parbriz încălzit | ||
Bloc siguranțe în nișa picioarelor partea pasagerului
| Nr | Descriere | Amperaj [A] |
| 21 | Se referă la motorul diesel:
Amplificator încălzitor PTC |
150 |
| 22 | Releu suplimentar al bateriei pentru funcția ECO start/stop | 200 |
| 23 | Controler ușă față stânga | 30 |
| 24 | Controler ușă față dreapta | 30 |
| 25 | Unitate de control SAM | 30 |
| 26 | Conductă de legătură suplimentară a bateriei ECO start/stop | 10 |
| 27 | Modul cutia de siguranțe și relee compartiment motor | 30 |
| 28 | Unitate de control a generatorului de sunet în interiorul vehiculului | 5 |
| 29 | până la 02.11.2014:
Priză remorcă; din 03.11.2014: Unitate de control recunoaștere remorcă. |
15 |
| 30 | Unitate de control recunoaștere remorcă | 5 |
| 31 | 4MATIC:
Controler tracțiune integrală |
5 |
| 32 | Unitate de control modul semnalizator | 5 |
| 33 | Panou control Audio/COMAND | 5 |
| 34 | Unitate de control și operare ACC | 7,5 |
| 35 | Încălzire lunetă spate | 40 |
| 36 | Unitate de control scaun partea șoferului;
Unitate de control reglare suport lombar scaun partea șoferului. |
7,5 |
| 37 | Display Audio/COMAND | 7,5 |
| 38 | Unitate de control sistem menținere suplimentar | 7,5 |
| 39 | Unitate de control panou control suspendat | 10 |
| 40 | Valabil pentru motor 651 (normativ EU6):
Unitate de control grup propulsor |
15 |
| 41 | Modul control trapă panoramică | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD cu schimbător CD);
Unitate de control COMAND. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Unitate de control sistem parcare | 5 |
| 44 | Retragător tensiune de urgență față stânga | 40 |
| 45 | Retragător tensiune de urgență față dreapta | 40 |
| 46 | Unitate de control scaun față partea pasagerului;
Unitate de control reglare suport lombar scaun partea pasagerului. |
7,5 |
| 47 | Modul navigație;
Unitate de control suport iPhone®. |
7,5 |
| Unitate de control sistem amortizare adaptivă | 25 | |
| 48 | Neutilizat | – |
| 49 | Unitate de control pentru kit Drive Kit pentru iPhone® | 7,5 |
| Motor ventilator COMAND | 5 | |
| 50 | Unitate de control acoperire cameră | 5 |
| 51 | Neutilizat | – |
| 52 | Neutilizat | – |
| 53 | Neutilizat | – |
| 54 | Neutilizat | – |
| 55 | Modul comunicație servicii telematice Unitate de control KEYLESS-GO |
5 |
| 56 | Unitate de control modul semnalizator | 10 |
| 57 | Asistent menținere bandă:
Unitate de control multifuncțională vehicul pentru uz special. |
30 |
| Vehicul special:
unitate de control multifuncțională vehicul pentru uz special |
7.5 | |
| 58 | Bloc siguranțe vehicul de urgență | 30 |
| 59 | Control scaun față partea pasagerului | 30 |
| 60 | Unitate de control scaun partea șoferului | 30 |
| 61 | Unitate de control amplificator sistem audio | 40 |
| 62 | Se referă la cutie automată 711:
Blocat electric al volanului |
20 |
| 63 | Unitate de control sistem alimentare | 25 |
| 64 | Unitate de control electronică pentru plată;
Unitate de control dedicată comunicării pe distanțe scurte. |
1 |
| 65 | Lampă în compartiment torpedou | 5 |
| 66 | Bloc siguranțe vehicul de urgență | 15 |
| 67 | Neutilizat | – |
| 68 | Neutilizat | – |
| 69 | Neutilizat | – |
| 70 | Priză consola centrală spate | 25 |
| 71 | Priză portbagaj | 25 |
| 72 | Brichetă față cu iluminare a scrumierii;
Priză internă de alimentare a vehiculului. |
25 |
| 73 | Controler frână electrică de parcare | 30 |
| 74 | Controler frână electrică de parcare | 30 |
| 75 | Unitate de control recunoaștere remorcă | 20 |
| 76 | Unitate de control recunoaștere remorcă | 25 |
| 77 | Unitate de control recunoaștere remorcă | 25 |
| 78 | Bloc siguranțe vehicul de urgență | 40 |
| 79 | Unitate de control SAM | 40 |
| 80 | Unitate de control SAM | 40 |
| 81 | Regulator ventilator | 40 |
| 82 | Unitate de control panou de control suspendat | 10 |
| 83 | Unitate de control electronică bloc aprindere | 7,5 |
| 84 | Unitate de control panou de control superior | 5 |
| 85 | ATA [EDW]/protecție împotriva remorcării/unitate de control siguranță internă | 5 |
| 86 | Amplificator antenă FM, AM și CL [ZV];
din 01.06.2016: Amplificator/compensator antenă sistem telefonie mobilă. |
5 |
| 87 | Conector diagnostic | 10 |
| 88 | Set indicatori | 10 |
| 89 | Comutator lumini exterioare | 5 |
| 90 | Senzor radar inteligent bara față stânga;
Senzor radar inteligent pentru bara față dreapta. |
5 |
| 91 | Comutator monitorizare acțiune pedală;
Comutator iluminare picior. |
5 |
| 92 | Unitate de control sistem alimentare | 5 |
| 93 | Controler frână electrică de parcare | 5 |
| 94 | Unitate de control sistem menținere suplimentară | 7,5 |
| 95 | Recunoaștere ocupare scaun față partea pasagerului și unitate de control sistem detectare greutate ACSR (WSS) |
7,5 |
| 96 | Motor ștergător hayon spate | 15 |
| 97 | Conector electric telefon mobil | 5 |
| 98 | Unitate de control SAM | 5 |
| 99 | Unitate de control monitorizare presiune pneuri | 5 |
| 100 | Valabil pentru motor 133:
INTERFAȚĂ DIRECT SELECT |
5 |
| 101 | 4MATIC:
Controler tracțiune integrală |
10 |
| 102 | Receptor telecomandă încălzitor staționar;
Valabil pentru vehicule AMG din 01.09.2015: Unitate de control mod transmisie; din 01.06.2016: Comutator antenă pentru încălzitor telefonic și staționar. |
5 |
| 103 | Unitate de control sistem apel de urgență;
Modul comunicații servicii telematice; Unitate de control HERMES. |
5 |
| 104 | Unitate de control interfață multimedia
Unitate de conexiune multimedia |
5 |
| 105 | Unitate de control Digital Audio Broadcasting;
Unitate de control radio digitală satelit (SDAR). |
5 |
| Modul tuner | 7,5 | |
| 106 | Cameră multifuncțională | 5 |
| 107 | Tuner TV digital | 5 |
| 108 | până la 31.05.2016:
Cameră marșarier |
5 |
| din 01.06.2016:
Cameră marșarier |
7,5 | |
| 109 | Conector electric priză încărcare | 20 |
| 110 | Controler radio COMAND;
Controler sunet motor. |
30 |
| Releu | ||
| A | Releu 15 circuit | |
| B | Releu ștergător spate | |
| C | Circuit releu 15R2 | |
| D | Releu parbriz încălzit | |
| E | Circuit 15R1 releu | |
| F | Circuit releu 30g | |
| G | Neutilizat | |
Bloc siguranțe electric față
| Nr | Descriere | Amperaj [A] |
| 1 | Alternator | 300 |
| 2 | Blocco fusibili all’interno del veicolo | 200 |
| Se referă la motorul diesel:
Blocco fusibili interno del veicolo |
250 | |
| 3 | Unitate control electrică servodirecție | 100 |
| 4 | Unitate control SAM | 40 |
| 5 | Motor ventilator | 80 |
| 6 | Valabil pentru motorul 607:
Unitate control încălzire combustibil |
70 |
| 7 | Valabil pentru motorul 607 (normativ EU5):
Unitate control încălzitor regenerativ DPF |
125 |
| 8 | Valabil pentru motoarele 607, 651:
Stadiu ieșire încălzire |
100 |
| Releu | ||
| F32k1 | Releu de decuplare | |
