Mercedes-Benz Classe C W203 (2000-2007) – cutia de siguranțe

Andrei Popescu

Mercedes-Benz Classe C W203 (2000-2007) – schema cutiei de siguranțe

Anul producției: 2001, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Siguranță brichetă (priză de alimentare) în Mercedes Classe C W203 (2000-2007) este siguranța 47 în cutia de siguranțe din compartiment motor.

Cutia de siguranțe din portbagaj

Cutia de siguranțe din portbagaj
Mercedes-Benz Classe C W203 – schema siguranțelor – portbagaj
Nr
 Descriere
 Amperaj [A]
1 Unitate de control a reglajului scaunului față partea pasagerului cu memorie;

Comutator reglaj electric parțial scaun pasager.

 30
2 Unitate de control a reglajului scaunului față partea șoferului cu memorie;

Comutator reglaj electric parțial scaun șofer.

 30
3 Lampă plafonieră;

Lumină portbagaj dreapta;

Lumină portbagaj stânga;

Receptor telecomandă radio STH.

 7.5
20
4 Releu pompă combustibil (N10/2kA) 20
5 Valabil pentru motor 112.961 (până la 31.3.04):

Pompă recirculare radiator aer comprimat;

Valabil fără motor 112.961:

Releu rezervă 2.

 20
6 Rezervă 25
7 Releu rezervă 1 7.5
8 Modul amplificator, antenă geam;

Semnal de avertizare (H3);

Senzor înclinare ATA [EDW].

 7,5
9 Unitate de control panou de control

suspendat.

 25
10 Geam spate încălzit 40
11 Rezervă 20
12 Priză internă;

Se referă la modelul 203.0 versiunea USA (până la 31.3.04):

Priză alimentare.

 15
13 Pompă pneumatică multitură scaun

Unitate de control sistem comandă vocală

Lampă plafonieră spate

Lampă plafonieră spate

Indicator avertizare PTS

Unitate de control PTS

Versiune  japoneză:

VICS + ETC Punct separare tensiune alimentare.

 5
14 Motor ștergător al hayonului spate 15
15 Releu de schimbare polaritate capac

al intrării combustibil 1;

Releu de schimbare polaritate capac

al intrării combustibil 2.

 10
16 Modul control al sistemului de comandă vocală 20
17 Modul control al recunoașterii remorcii 20
18 Priză cârlig remorcă (13 poli) 20
19 Pompă pneumatică multitură cu scaun 20
20 Releu jaluzea geam spate

Valabil pentru modelul 203.2/7 versiunea USA:

Priză alimentare

 15
Releu
A Releu pompă combustibil
B Releu 2, bornă 15R
C Releu rezervă 2
D Releu rezervă 1
E Releu dezghețare geam spate
G Releu 1, bornă 15R
G Releu capac intrare, schimbare polaritate 1
H Releu capac intrare, comutator polaritate 2

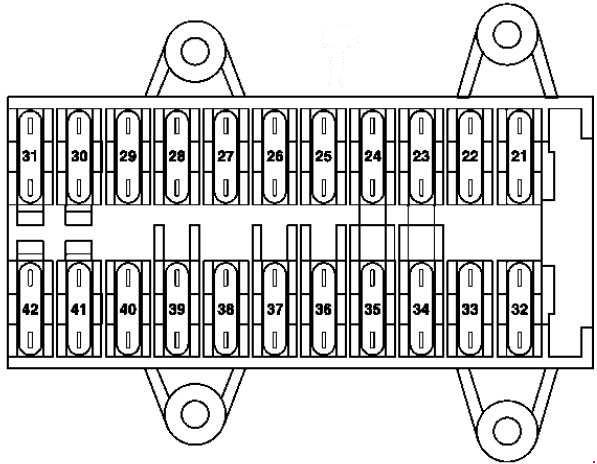

Panoul cutiei de siguranțe de pe bord

Panoul cutiei de siguranțe de pe bord
Mercedes-Benz Classe C W203 – schema cutiei de siguranțe – bord
Nr
 Descriere
 Amperaj [A]
21 Unitate de control a ușii față stânga 30
22 Unitate de control a ușii față dreapta 30
23 Până la 30.11.04:

Unitate centrală de control a porții.

 15
24 cititor CD cu schimbător de discuri

(în torpedou).

 7.5
25 Unitate de control a panoului superior de control 30
26 Amplificator audio 25
27 Unitate de control a reglajului scaunului față

partea șoferului, cu memorie;

Unitate de control multifuncțională a vehiculului

(SVMCU [MSS]).

 30
28 Rezervă 30
29 Unitate de control a reglajului scaunului față partea șoferului, cu memorie;

Unitate de control a reglajului scaunului față partea șoferului, cu memorie;

Unitate de control multifuncțională a vehiculului special.

 30
30 Unitate de recirculare a sistemelor de încălzire 40
31 Unitate de control EIS [EZS];

Unitate de control a încuietorii electrice a volanului.

 20
32 Unitate de control a ușii spate stânga 30
33 Unitate de control a ușii spate dreapta 30
34 Punct de separare al telefonului mobil;

până la 31.5.01:

Transmițător/receptor telefonic și TELE AID;

Transmițător și receptor telefonic D2B;

Interfață telefonică D2B;

Compensator E-net;

până la 31.5.01, versiune japoneză :

Unitate de control E-call.

 7.5
până la 31.3.04 :

Unitate de control a reglajului scaunului față partea pasagerului cu memorie;

de la 1.4.04:

Unitate de control a reglajului scaunului față partea pasagerului cu memorie;

până la 31.5.03, Taxi:

Unitate de control multifuncțională a vehiculului special;

de la 1.6.03, Taxi:

unitate de control multifuncțională a vehiculului special;

de la 1.6.01, Poliție :

unitate de control multifuncțională a vehiculului special.

 15
de la 1.4.04 :

Unitate de control a reglajului scaunului față partea pasagerului cu memorie;

de la 1.4.04, Taxi:

Unitate de control multifuncțională a vehiculului special.

 30
35 până la 31.3.04 :

Încălzitor STH

 30
de la 1.4.04 :

Încălzitor STH

 20
36 până la 31.3.04, Poliție:

Priză internă.

 30
Valabil pentru motor (612.990) (până la 29.2.04):

Pompă de recirculare a radiatorului aerului comprimat;

de la 1.4.04, versiune japoneză:

Unitate de control a porții audio.

 15
Unitate de control Universal Portable CTEL Interface

(UPCI [UHI])

 7.5
37 Pompă de recirculare a radiatorului aerului comprimat;

până la 29.2.04 :

Unitate de control a pompei de gol pentru asistența frânelor.

 25
38 până la 29.2.04:

Unitate de control a reglajului scaunelor față partea pasagerului cu memorie;

de la 1.4.04, Poliție:

Unitate de control multifuncțională a vehiculului special

(SVMCU [MSS]).

 30
39 Rezervă 30
40 Unitate de control a reglajului scaunului față partea pasagerului cu memorie;

Unitate de control portabilă universală CTEL

(UPCI [UHI]);

Punct de separare al telefonului mobil;

Interfață telefonică;

Compensator rețea electrică;

de la 1.6.01, telefon standard MB:

Transmițător și receptor telefonic, D2B

de la 1.6.01, TELE AID:

Transmițător/receptor telefonic și TELE AID, D2B

de la 1.6.01, vehicule canadiene:

Prin punctul de separare al capacului portbagajului/FFS [RBA]

comutator de eliberare de urgență al capacului portbagajului și

modul de control spate SAM cu modul

siguranță-releu;

versiune SUA:

Prin punctul de separare al capacului portbagajului/FFS [RBA]

comutator de eliberare de urgență al capacului portbagajului și

centrală spate SAM cu siguranță și

modul releu.

de la 1.4.04, versiune japoneză:

unitate de control E-call.

 7.5
până la 31.5.01:

Unitate de control multifuncțională a vehiculului special

 30
41 Unitate de control și gestionare HEAT

până la 31.5.01:

Unitate de control AAC [KLA]

Unitate de control confort AAC [kLa]

 7,5
de la 1.6.01:

Unitate de control AAC [KLA];

Unitate de control confort AAC [KLA].

 15
42 Set de indicatori 7.5

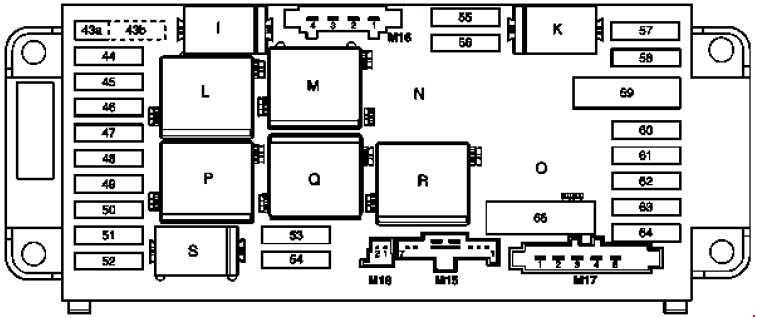

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Mercedes-Benz Classe C w203 – schema cutiei de siguranțe – compartiment motor
Nr
 Descriere
 Amperaj [A]
43a Releu Claxon 15
43b Releu Claxon 15
44 Transmițător și receptor telefonic și TELE AID;

Transmițător și receptor telefonic D2B;

Punct de separare al telefonului mobil D2B.

 5
45 Unitate de control a sistemelor de divertisment 7.5
46 Releu de aprindere și oprire a ștergătoarelor parbriz;

Releu 1 și 2 al vitezei ștergătoarelor parbriz.

 40
47 Iluminare a compartimentului torpedou cu întrerupător;

Brichetă față (cu iluminare de fundal).

 15
48 Valabil pentru motorul 612.990 (până la 31.3.04):

Unitate de control a pompei de gol

pentru asistența frânelor;

Valabil pentru motorul 112 și motorul 113:

Manșon de conectare circuit 15 (cu siguranță);

Valabil pentru motorul 646, versiunea SUA (până la 31.3.04):

Circuit 30 manșon de conectare;

Valabil pentru motorul 646 (din 1.4.04):

Senzor O2 înainte de conector TWC [kAt].

 15
49 Unitate de control a sistemelor de divertisment 7.5
50 Modulul întrerupătorului luminii;

Se referă la motorul 612.990

Stadiu de ieșire de incandescență (până la 31.3.04);

Senzor de flux de aer masiv cu peliculă caldă

(1.4.04 până la 30.11.04).

 5
51 AAC cu control integrat al motorului ventilator adițional

Set de indicatori

Se referă la codul (581) climatizare confort

automată:

C-AAC [K-KLA] senzor multifuncțional

C-AAC [K-KLA] senzor de iradiere (în total 4)

Grup de lampi faruri față stânga

Grup de lampi faruri față dreapta

Se referă vehicule AMG:

Pompă de recirculare a radiatorului aer comprimat

Valabil pentru modelul 203.0 (până la 31.7.01):

Unitate de control SPS [PML]

 7.5
52 Demaror 15
53 Se referă la motoarele diesel:
Releu demaror;

Unitate de control spate SAM cu siguranță și

modul releu;

Se referă la motorul 611/612/642/646:

Unitate de control CDI.

 25
Se referă la motoarele pe benzină:

Releu demaror;

Unitate de control spate SAM cu siguranță și

modul releu;

Se referă la motorul 111/271/272:

Unitate de control ME-SFI [ME];

Se referă la motorul 112/113:

Unitate de control ME-SFI [ME];

Circuit 87M1e manșon de conectare.

 15
54 Valabil pentru motorul 271.940:

Unitate de control ME-SFI [ME];

Supapă de control a supraalimentării (versiune SUA);

Supapă de închidere a rezervorului cu cărbuni activi;

Valabil pentru motorul 271.942:

Unitate de control NOX (oxizi de azot);

Valabil pentru motorul 642/646:

Unitate de control CDI;

Valabil pentru motorul 642/646:

Manșon de conectare circuit 30.

 15
Valabil pentru motoarele 611/612 :

Unitate de control CDI;

Valabil pentru motorul 611/612 (până la 30.11.04):

Element încălzitor al tubului de ventilare.

 7,5
55 Senzor unghi de viraj Distronic;

Unitate de control DTR;

Se referă la cutia de viteze 722:

unitate de control ETC [EGS] (până la 31.5.04);

Unitate de control electronică a modulului manetă

cutie de viteze;

Unitate de control electrică (VGS);

Se referă la cutia de viteze 716:

Întrerupător de recunoaștere a treptelor;

Control manual automat al cutiei

unitate.

 7.5
56 Unitate de control ESP și BAS;

Întrerupător al luminilor de stop.

 5
57 Senzor unghi volan (până la 31.5.02);

Unitate control EIS [EZS];

Modul coloana volan (din 1.6.02);

Valabil pentru motorul 112/113:

Unitate control ME-SFI [ME].

 5
58 Valabil pentru transmisia 716:

pompă hidraulică SEQ

 40
59 Unitate control ESP și BAS 50
60 Unitate control ESP și BAS 40
61 Valabil pentru transmisia 716:

Unitate control manuală automată a cutiei de viteze

 15
62 Conector bus date;

Modul comutator lumini;

Comutator lumină de stop.

 5
63 Modul comutator lumină 5
64 Radio;

Unitate radio-navigație;

Unitate de gestionare, afișare și

control COMAND.

 10
65 Valabil pentru motorul 112/113:

Pompă aer electrică.

 40
Releu
J Releu sistem claxon
K Releu terminal 87, șasiu
L Releu viteză ștergător/ștergătoare parbriz 1 și 2
M Releu clemă 15R
N Releu control pompă SEQ [ASG]

(cu cutie manuală automată

Sequentronic (ASG))
O Releu pompă aer (doar motoare 112, 113, 271)
P. Releu clemă 15
Q Releu aprindere și oprire ștergător/ștergătoare parbriz
R Releu 87, motor
S Releu demaror

Cutia de siguranțe față

Cutia de siguranțe față
Mercedes-Benz Classe C W203 – schema cutiei de siguranțe – cutia de siguranțe față
Nr
 Descriere
 Amperaj [A]
1 Cutia de siguranțe internă 125
2 Unitate de control spate SAM cu siguranță și

modul releu

 200
3 Suport suplimentar pentru siguranță l,

compartiment motor pentru roată de rezervă.

 125
4 Unitate de control față SAM cu siguranță și

modul releu

 200
5 Motor și ventilator electric de aspirație AC cu

control integrat.

Se referă la motoarele diesel:

Stadiu de putere de încinzire.

 125
6 Unitate de control față SAM cu siguranță și

modul releu

 60

Post correlati:

  1. Mercedes-Benz Classe C w202 motor C280 (1999) – cutia de siguranțe
  2. Mercedes-Benz 190E (1990) – cutia de siguranțe
  3. Mercedes-Benz Classe S A217/C217/W222 (2014-2019…) – cutia de siguranțe
  4. Mercedes-Benz Classe C W204 (2007-2014) – cutia de siguranțe
  5. Mercedes-Benz ML W164 (2005-2011) – cutia de siguranțe
  6. Mercedes-Benz Vito W638 (1996-2003) – cutia de siguranțe
  7. Mercedes ML W163 (1997-2005) – baterii
  8. Mercedes SL R230 (2001-2012) – baterie
Leggere  Mercedes-Benz CLS x218 (2010-2017) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
