Mercedes-Benz 190E (1990) – cutia de siguranțe
Mercedes-Benz 190E (1990) – schema cutiei de siguranțe
Anul producției: 1990.
Siguranță brichetă (priză de alimentare) în Mercedes 190E (1990) este siguranța 19 în cutia de siguranțe.

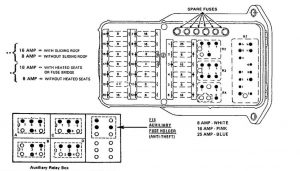

Panou cutie siguranțe
| Număr | Descriere |
| A | Releu priză alimentare K6 |
| B | F13 Suport auxiliar al siguranței (scaune electrice) |
| C | |
| D | Far K2 – releu ștergătoare parbriz |
| R1 | Releu combinat N10) (ceas dezaburitor spate, ștergător / pulverizator, semnalizator lumină avarie / semnalizator direcție) |
| R2 | Releu ridicare geamuri K4 |
| R3 | K10 Releu auxiliar rezistor ventilator |
| R4 | Neutilizat |
| 1 | Releu K9 auxiliar motor ventilator (model 201,128) |
| Releu K8 / 1 pentru ventilatoare auxiliare duble (model (201.128) | |
| 2 | Pentru numerele de șasiu finale 1A 313825 și 1F 229814 nr. siguranță. 9 |
| 15 Scoasă și instalată o punte între siguranța nr. 9 și 10 | |
| Număr | Amperi [A] | Circuit protejat | Conexiune la circuit |
| 1 | Ventilator suplimentar / ventilator răcire, Control Tempmatic, kick-down cutie automată | 15X | |
| 2 | 8 | Ventilator auxiliar / ventilator răcire, Control Tempmatic | 15 |
| 3 | 16 | Ventilator auxiliar / ventilator răcire | 30 |
| 4 | 8 | Faruri (lumini faruri de întâlnire stânga) | 56a |
| 5 | 8 | Faruri (lumini faruri de întâlnire dreapta) | 56a |
| 6 | 16 | Dezaburire spate | 30 |
| 7 | 16 | Geamuri electrice (față stânga / spate dreapta) | 15R |
| 9 | 8 | Sistem antiblocare roți (ABS), lumini de avarie, pilot automat, semnalizatoare, lumină de stop, indicatoare de avertizare | 15 |
| 10 | 8 fără scaune încălzite | Sistem alarmă antifurt, ventilator auxiliar / ventilator răcire, pilot automat, protecție motor la suprasarcină, recirculare gaze de eșapament, scaune încălzite, scaune ortopedice, oglinzi exterioare încălzite, oglindă exterioară dreapta, turometru, dezactivare aprindere, ștergător / pulverizator | 15 |
| 16 cu scaune încălzite sau punte siguranțe | |||
| 11 | 8 | Claxon, Control Tempmatic, Semnalizator, Sistem avertizare | 15 |
| 12 | 8 | Sistem alarm antifurt, închidere centralizată, lumini suplimentare, scaune electrice | 30 |
| 13 | 8 | Antena automată, ceas, lumini de noapte, lumini de urgență, radio, lampă portbagaj, sistem de avertizare | 30 |
| 14 | 8 | Iluminare: instrumentație, bord / consolă centrală, ștergător / pulverizator far,
Lumini: Poziție / Semnalizator / Înregistrare / Comutator cutie, Sistem de avertizare |
58R |
| 15 | 8 | Lumini: Poziție / Lumini spate / Marcatoare laterale / Înregistrare | 58L |
| 16 | 8 | Proiectoare de ceață | 58L |
| 17 | 8 | Fari (faruri de întâlnire dreapta) | 56b |
| 18 | 8 | Fari (faruri de întâlnire stânga) | 56b |
| 19 | 8 fără trapă | Brichetă pentru trabucuri, lumină compartiment motor, radio, dezaburire spate, trapă glisantă | 15R |
| 16 | |||
| 20 | 16 | Fari, ștergător / pulverizator far, ștergător / pulverizator | 15R |
| 21 | 25 | Comutatoare scaune electrice față: înălțime față, înainte și înapoi | 15R / 30 |
| 22 | 25 | Comutatoare scaune electrice față: înălțime spate, înapoi | 15R / 30 |
