Mercedes-Benz Vito W638 (1996-2003) – cutia de siguranțe
Mercedes-Benz Vito w638 (1996-2003) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Mercedes Vito W638 (1996-2003) este siguranța 8 în cutia de siguranțe sub coloana volanului.
Cutia de siguranțe sub coloana volanului
| Nr |
Amperi [A] |
Descriere |
| 1 | 10 15 |
Lumină laterală dreapta și lumină spate;
Priză remorcă (term. 58R) M111 și OM601 (releu K71). |
| 2 | 10 15 |
Faruri de întâlnire dreapta M111 și OM601
(conexiune între cablajul principal și consola taxi II pentru faruri de întâlnire dreapta). |
| 3 | 10 15 |
Faruri de întâlnire stânga;
Martor de control faruri de întâlnire M111 și OM601 (conexiune între cablajul principal și consola taxi II pentru faruri de întâlnire stânga). |
| 4 | 15 | Claxon;
Lumină marșarier; Sistem de închidere confort; Releu combinat bloc siguranțe central (term. 15). |
| 5 | 15 | Comutator cruise control și modul control;
Martor stop; M104.900 (martor eroare cutie automată) |
| 6 | 20 | Ștergător/Ștergătoare parbriz față și spate |
| 7 | 10 15 |
Martor siguranță Sistem antiblocare roți (ABS) / ABD și ABS / ETS și afișaj informativ;
Martori de control; Nivel apă în ștergător parbriz față; Comutator recirculare aer; Tahograf (term. 15); Priză diagnosticare; Modul control monitorizare bec (term. 15); Set semnalizatoare (term. 15); Iluminare compartiment mănuși, M104.900 (senzor contor kilometraj). |
| 8 | 20 | Brichetă , r
Radio (term. 30), a Antena automată, g Priză portbagaj; Ușă culisantă; Iluminare interioară cabina șoferului. |
| 9 | 10 15 |
Ceas;
Lumini de avarie; Tahograf. |
| 10 | 7,5 15 |
Iluminare număr înmatriculare;
Releu lumini de zi; Releu sistem curățare faruri; Iluminare cabina pasager; Radio (term. 58); Iluminare toate comutatoarele; Tahograf (term. 58) M111 și OM601 (cablaj principal / conexiune consola taxi II term. 58). |
| 11 | 10 15 |
Iluminarea plăcuței de înmatriculare;
Releu K71 (term. 58); Priză remorcă (term. 58L); Lumină spate stânga și lumini de poziție. |
| 12 | 15 | Far de întâlnire dreapta;
Lumină spate anti-ceață; Releu lumini de zi K69. |
| 13 | 15 | Far de întâlnire stânga;
Releu lumini de zi K68. |
| 14 | 15 | Lumină anti-ceață |
| 15 | 15 | Radio (term. 15R) |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | – | Neutilizat |
| Releu | ||
| L | Releu semnalizatoare | |
| R | Releu ștergător | |
Cutia de siguranțe în bord, partea dreaptă
| Nr |
Amperi [A] |
Descriere |
| 1 | 7,5 | Geamuri rabatabile dreapta și stânga |
| 2 | 30 | Geam față dreapta electric;
Trapă glisantă față. |
| 3 | 30 | Geam față stânga;
Trapă glisantă spate. |
| 4 | 25 | Actuatori blocare centrală |
| 5 | 10 | Iluminare interioară;
Oglindă pentru machiaj. |
| 6 | 20 | Priză interioară stânga și dreapta |
| 7 | 7,5 | Telefon rețea D;
Telefon mobil. |
| 8 | 20 | Sistem alertă antifurt (ATA);
Modul control ATA (term. 30). |
| 9 | 10 | Sistem acumulare căldură reziduală motor (MRA);
Releu încălzitor auxiliar. |
| 10 | 7,5 10 |
Semnal acustic sistem alertă antifurt |
| 11 | 7,5 | Lampă intermitentă stânga (de la ATA) |
| 12 | 7,5 | Lampă intermitentă dreapta (de la ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | – | Neutilizat |

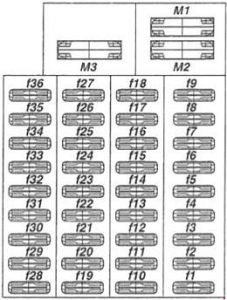

Cutia de siguranțe și relee (structura scaunului șoferului / vehicul cu volan pe partea stângă)
| Nr |
Amperi [A] |
Descriere |
| 1 | 7,5 10 |
Modul control (term. 15) pentru Sistem antiblocare roți (ABS) și suspensie pneumatică;
ASR; EBV. |
| 2 | 15 | Imobilizator;
Modul control motor (term. 15) M104.900 (bobine de aprindere, releu pompa combustibil) M111 și OM601 (reglare turație la ralanti, modul control motor diesel) |
| 25 | Releu ștergător multiplu – spate | |
| 3 | 7,5 | Ventilator motor;
Control imobilizator. |
| 4 | 15 | M104.900 (senzor de oxigen, releu electrovalvă aer secundar, iluminare carter ulei încălzitor, modul control multiport pentru injecție combustibil / aprindere, ventilare rezervor, comutare colector admisie secundar și supapă rezervor
M111 și OM601 (releu avertizare centură de siguranță doar pentru Japonia) |
| 25 | Radiator aer comprimat – ventilator radiator ulei motorină – benzină | |
| 5 | 20 | M104.900 (6 injectoare, pompă combustibil);
M111 și OM601 (bobine de aprindere, modul senzor rezervor, 4 injectoare). |
| 25 | Control supapă ABS | |
| 6 | 10 | Cutie automată;
Imobilizator și modul control motor (term. 30). |
| 7 | 15 | Martori avertizare control electronic nivel;
Releu K26 (D +). |
| 30 | Încălzire Dispozitiv operativ | |
| 8 | 10 | Modul control sistem airbag |
| 20 | Releu spălător faruri | |
| 9 | 7,5 | Martor control sistem airbag;
Control auxiliar încălzire. |
| 10 | 25 | Priză remorcă (term. 30);
Cutia refrigerantă. |
| 11 | 30 | Modul control încălzire lunetă spate (term. 30);
Alarmă antifurt; Semnal control blocare centrală. |
| 12 | 25 | Modul control Sistem antiblocare roți (ABS) (term. 30) |
| 10 | Unitate control încălzitor | |
| 13 | 30 | Compresor pneumatic amortizor |
| 14 | 7,5 | Accesorii pentru încălzitor;
Modul auxiliar semnalizator remorcă; Modul control amortizor pneumatic; Tahograf (term. 30). |
| 15 | 7,5 | Unitate radio bidirecțională |
| 16 | 15 | Releu compresor climatizare;
Comutator iluminare și modul control sistem climatizare; Modul control sistem acumulare căldură reziduală motor (term. 15); Taximetru. |
| 17 | 15 | Modul control cutie automată (term. 15);
Comutator poziție și comutator iluminare; Comutator climatizare kick-down, M111 și OM601 (martor eroare cutie) |
| 18 | 10 | Telefon auto;
Telefon mobil; Modul control sistem alertă antifurt; Reglare oglindă (stânga, dreapta, înclinat spre interior). |
| 19 | 10 | Releu lumini de zi K69 |
| 15 | Ventilație carter ulei (motorină);
Terminal 15 (motor benzină). |
| 20 | 10 | Releu lumini de zi K68 |
| 15 | Terminal 15 (motor pe benzină) | |
| 21 | 10 | Releu K71 (term. 58) |
| 15 | Bobină de aprindere (motor pe benzină) | |
| 22 | 40 | Încălzitor față |
| 20 | Pompă combustibil (motor pe benzină) | |
| 23 | 25 | Reglare încălzire/poziție scaun dreapta;
Releu ștergător spate (term. 15). |
| 7,5 | ECU – unitate control motor (motorină) | |
| 24 | 30 | Reglare încălzire / poziție scaun stânga |
| 25 | ECU – unitate control motor (motorină) | |
| 25 | 10 | Încălzitor auxiliar și releu pompă apă;
Modul control rezervor căldură reziduală motor (term. 30). |
| 26 | 20 | Releu sistem spălare faruri de întâlnire |
| 25 | Unitate control încălzire auxiliară (motorină);
Încălzire auxiliară cu amplificator încălzire. |
|
| 27 | 25 | Modul control auxiliar încălzitor apă (term. 30);
Radiator motor (turbodiesel). |
| 28 | 15 | Releu terminal D +;
Releu lumini de zi K89. |
| 29 | 10 | Releu lumini de zi K69 |
| 30 | 10 | Releu lumini de zi K68 |
| 31 | 10 | Releu terminal 58 |
| 32 | 30 | Încălzire scaun – scaun stânga;
Reglare scaun – scaun stânga. |
| 33 | 25 | Încălzire scaun – scaun dreapta;
Reglare scaun – scaun dreapta. |
| 34 | 7,5 | Separator apă |
| 35 | 7,5 | Încălzitor spate climatizare |
| 36 | 15 | Încălzitor spate climatizare |
| Releu |
||
| M1 | 40 | Ventilator motor (fără sistem climatizare) |
| 60 | Ventilator motor (cu climatizare) | |
| М2 | 50 60 |
Modul control ABS |
| М3 | 40 | M104.900 (pompă aer secundară);
M111 și OM601 (neutilizat). |

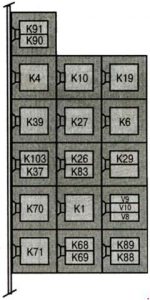

Releu
| Nr |
Descriere |
| К91 | Releu semnalizatoare partea dreaptă |
| К90 | Releu semnalizatoare partea stângă |
| К4 | Circuit 15 releu |
| К10 | Compresor pneumatic amortizor |
| К19 | Releu curățare faruri |
| К39 | Releu pompă combustibil |
| К27 | Releu neîncărcare scaun |
| К6 | Releu ECU |
| К103 | Releu pompă suport sistem răcire |
| К37 | Releu claxon |
| К26 | Indicatoare de avertizare control electronic nivel |
| К83 | Releu faruri proiectoare de ceață |
| К29 | Releu încălzitor (ZHE) |
| К70 | Circuit 15 releu |
| К1 | Releu demaror |
| V9 | АТА 1 |
| V10 | АТА 2 |
| V8 | Diodă încălzitoare (ZHE) |
| K71 | Releu terminal 58 |
| K68 | Releu lumini de zi K68 |
| K69 | Releu lumini de zi K69 |
| K88 | Releu faruri proiectoare de ceață 1 (DRL) |
| K89 | Releu faruri proiectoare de ceață 2 (DRL) |
