Mercedes-Benz Sprinter (907) (2018-2022) – cutia de siguranțe
Mercedes-Benz Sprinter – schema cutiei de siguranțe
Anul producției: 2018, 2019, 2020, 2021, 2022.

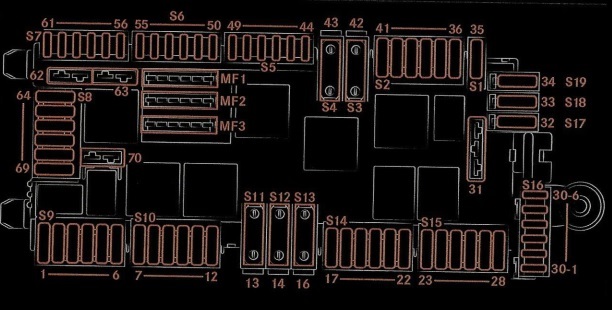

Cutia de siguranțe și releu în zona picioarelor partea pasagerului
| Număr | Descriere | Amperaj [A] |
| MF1 | ||
| 15-1 | Unitate de control motor;
Modul comun al sistemului de transmisie (CPC); Modul ESP; Modul tracțiune integrală; Retarder; Suspensie pneumatică. |
5A |
| MF2 | ||
| 15-2 | Cablul de feedback, releu terminal 15;
Reglarea unghiului farurilor, far halogen; Tahigraf TCO; Senzor radar pentru asistență activă la frânare; Dezactivarea dispozitivului de avertizare la mersul înapoi, prindere pentru priză de putere, reglarea vitezei de funcționare; Conectare la priza DIN. |
5A |
| MF3 | ||
| 30-T | Cameră multifuncțională;
Tahigraf TCO; Conectare la priza DIN, trapă; Terminal 15, releu de subtensiune; Cluster instrumente; Pompă centrală ulei. |
7,5A |
| S9 | ||
| 1 | Nealocat | |
| 2 | Modul comun al sistemului de transmisie (CPC) | 10A |
| 3 | Unitate de control motor OM642/OM651/M274 | 10A |
| 4 | Priză DIN, bord | 7,5A |
| 5 | Modul comun al sistemului de transmisie (CPC) | 10A |
| 6 | Ventilator radiator (nu pentru OM654) | 5A |
| S10 | ||
| 7 | Cutie automată | 30A |
| 8 | Controler caroserie | 30A |
| 9 | Controler caroserie | 30A |
| 10 | Încălzire, katalizator SCR. | 30A |
| 11 | Modul control sub plafon (standard);
Modul control sub plafon, cadru cabină; Modul control sub plafon, înalt. |
10A/10A/15A |
| 12 | Pompă, katalizator SCR | 15A |
| S11 | ||
| 13 | Cutie automată NAT3 | 60A |
| S12 | ||
| 14 | Supape ESP (Premium), vehicule cu frână de parcare electromecanică;
Supape ESP (Standard). |
40A/25A |
| S13 | ||
| 16 | Pompă ESP | 60A |
| S14 | ||
| 17 | Controler caroserie | 30A |
| 18 | Controler caroserie | 30A |
| 19 | D+, producător caroserie | 10A |
| 20 | Unitate de control uși al doilea șofer | 25A |
| 21 | Controler ușă șofer | 25A |
| 22 | Unitate de control suspensie pneumatică (LFA) | 10A |
| S15 | ||
| 23 | Unitate de control ventilator | 25A |
| 24 | Priză USB (bord, compartiment torpedou);
Priză convertor 115V/230V. |
7,5A |
| 25 | Brichetă, consolă centrală | 15A |
| 26 | Priză panou informativ | 15A |
| 27 | Priză convertor, 115V/230V. | 25A |
| 28 | Instalare radio preliminară;
Elevator pentru încărcături; Antena convertor tensiune; Priză convertor, 115V/230V pentru vehicule cu baterie externă. |
7,5A |
| S16 | ||
| 30-1 | Nealocat | |
| 30-2 | Nealocat | |
| 30-3 | Închidere centralizată | 5A |
| 30-4 | Alarmă (ATA) | 5A |
| 30-5 | Nealocat | |
| 30-6 | Unitate de control bloc electronic aprindere | 10A |
| 31 | Pornire, releu terminal 15-II | 25A |
| S17 |
| 32 | Nealocat | |
| S18 | ||
| 33 | Senzor calitate tensiune (SEB) | 5A |
| S19 | ||
| 34 | Electronică pentru iluminarea interioară a caroseriei | 10A |
| S1 | ||
| 35 | Advance Caravanning (ACU) – unitate vehicul pentru camper | 7,5A |
| S2 | ||
| 36 | Panou control climatizare | 5A |
| 37 | Bloc electric al volanului (ESTL) | 5A |
| 38 | Control coloana volan (SCSM) | 10A |
| 39 | Antena;
Navigație; Dispozitiv radio bidirecțional. |
10A |
| 40 | Far rotativ de avertizare | 5A |
| 41 | Sistem multimedia radio (C5/NTG6), instalare radio preliminară | 25A |
| S3 | ||
| 42 | Nealocat | |
| S4 | ||
| 43 | Nealocat | |
| S5 | ||
| 44 | Panou control sistem multimedia | 5A |
| 45 | Suport încărcător baterie;
Interfață mobilă wireless (WMI). |
5A |
| 46 | Unitate de legătură multimedia (MMI) | 7,5A |
| 47 | Hermes (UMTS/modul comunicație LTE) | 5A |
| 48 | Încălzire staționară Telestar | 5A |
| 49 | Display central | 5A |
| S6 | ||
| 50 | Far suplimentar, stânga (producător caroserie platformă) | 5A |
| 51 | Far suplimentar, dreapta (producător caroserie platformă) | 5A |
| 52 | Unitate control sistem airbag | 7,5A |
| 53 | Diagnosticare | 5A |
| 54 | Alimentare releu | 5A |
| 55 | Motor TS (Diesel), unitate control motor (OM651) | 7,5A |
| S7 | ||
| 57 | Senzor particule funingine;
Senzor NOx; Senzor particule funingine (nu pentru OM654) |
10A |
| 58 | Motor, recirculare gaze evacuare (EGR) (OM642/OM651);
Motor (nu pentru OM654). |
10A |
| 59 | Csenzor NOx înainte și după catalizator (nu pentru OM654) | 15A |
| 60 | Sondă lambda | 10A |
| 61 | Motor M274;
Motor (OM642/OM651). |
7,5A |
| H2 | ||
| 62 | Unitate control motor (nu pentru OM654) | 15A |
| 63 | Unitate control motor;
Motor (M274); Motor (nu pentru OM654). |
20A/20A/25A |
| S8 | ||
| 64 | Control caroserie | 30A |
| 65 | Control caroserie | 30A |
| 66 | Ventilator pe plafon | 15A |
| 67 | Unitate control măsurare combustibil (FSCM) | 25A |
| 68 | Far LED, dreapta | 15A |
| 69 | Far LED, stânga | 15A |
| H2 | 30A | |
| 70 | Ștergătoare parbriz | 30A |

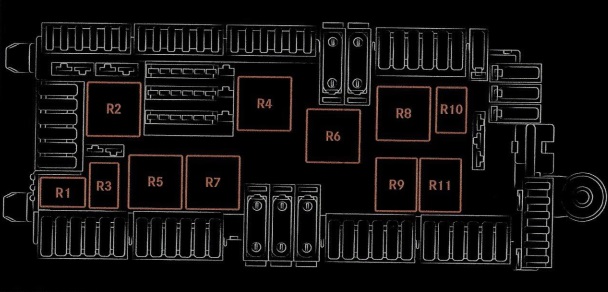

Cutia de relee în zona picioarelor partea pasagerului
| Număr | Descriere | Amperaj [A] |
| R1 | Rezervă | 30A |
| R2 | Terminal 87, motor | 50A |
| R3 | Terminal 87, modul comun al sistemului de transmisie (CPC) | 30A |
| R4 | Terminal 15-I | 40A |
| R5 | Aprindere și oprire a ștergătorului parbriz | 40A |
| R6 | Rezervă | 40A |
| R7 | Viteză ștergător parbriz | 40A |
| R8 | Terminal 50, demaror | 40A |
| R9 | Terminal 15R (vehicule fără baterie suplimentară) | 50A |
| R10 | Terminal 15-II | 30A |
| R11 | Terminal 15R (vehicule fără baterie suplimentară) | 50A |

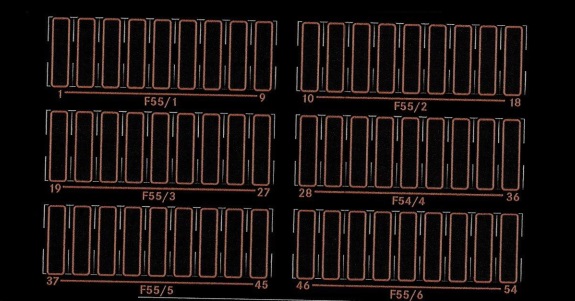

Siguranțe pe partea exterioară a bazei scaunului șoferului
| Număr | Descriere | Amperaj [A] |
| F55/1 | ||
| 1 | Far suplimentar de semnalizator/Semnalizatoare | 10A |
| 2 | Ștergător parbriz lunetă, dreapta | 15A |
| 3 | Tracțiune integrală | 30A |
| 4 | Bară de legătură pentru conexiune electrică | 25A |
| 5 | Unitate reglare scaun partea șoferului | 25A |
| 6 | Unitate încălzire scaun partea șoferului | 10A |
| 7 | Suport lombar partea șoferului | 25A |
| 8 | Monitorizare presiune pneuri | 5A |
| 9 | Asistent parcare;
Cameră spate (RVC). |
5A |
| F55/2 | ||
| 10 | Cârlig remorcă, dreapta (priză remorcă) | 25A |
| 11 | Unitate control cu priză remorcă | 15A |
| 12 | Cârlig remorcă, stânga (priză remorcă) | 25A |
| 13 | Unitate control cu priză remorcă | 15A |
| 14 | Modul multifuncțional (MPM) | 25A |
| 15 | Modul multifuncțional (MPM) | 25A |
| 16 | Ventilator compartiment spate | 25A |
| 17 | Încălzire staționară (încălzire apă) | 20A |
| 18 | Cutie automată, pompă ulei auxiliară | 15A |
| F55/3 | ||
| 19 | Încălzire staționară;
Terminal 15 pe baterie suplimentară. |
15A |
| 20 | Ponitorizare tensiune baterie suplimentară | 5A |
| 21 | Încălzire lunetă, stânga | 15A |
| 22 | Încălzire lunetă, dreapta | 15A |
| 23 | Elevator pentru sarcini/vehicul basculant (preinstalare) | 7,5A |
| 24 | Bară de legătură pentru conexiune electrică | 15A |
| 25 | Releu motor ventilator trapă | 5A |
| 26 | Semnal special, producător controler caroserie bord | 7,5A |
| 27 | Încălzire lunetă | 30A |
| F55/4 | ||
| 28 | Ușă culisantă, stânga;
Ușă culisantă electrică, stânga. |
15A/30A |
| 29 | Ușă culisantă, dreapta;
Ușă culisantă electrică, dreapta. |
15A/30A |
| 30 | Cutia întrerupătoarelor antenei | 5A |
| 31 | Cutie automată | 7,5A |
| 32 | Cutie automată | 10A |
| 33 | Asistență la frânare | 30A |
| 34 | Releu sirenă;
Pregătire pentru camper. |
15A/30A |
| 35 | Far rotativ de avertizare cu sirenă;
Pregătire pentru camper. |
15A/30A |
| 36 | Pregătire pentru camper | 30A |
| F55/5 | ||
| 37 | Trepte electrice, stânga | 10A |
| 38 | Trepte electrice, dreapta | 10A |
| 39 | Buzzer de avertizare;
Trepte electrice, dreapta și stânga. |
5A |
| 40 | Cutie automată (NAT2) | 10A |
| 41 | Terminal 15, semnal special | 5A |
| 42 | Cameră spate (RVC);
Oglindă retrovizoare cu monitor pentru vizualizare spate. |
5A |
| 43 | Priză, cabină | 15A |
| 44 | Priză, montant D, stânga | 15A |
| 45 | Priză, montant D, dreapta | 15A |
| F55/6 | ||
| 51 | Port USB, stânga | 7,5A/5A |
| 52 | Port USB, dreapta | 7,5A/5A |

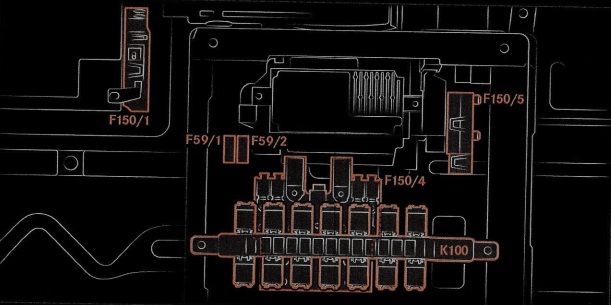

Siguranțe în baza scaunului șoferului și în cutia de siguranțe a bateriei
| Număr | Descriere | Amperaj [A] |
| F150/1 (MFB-1) | Cutia bateriei | |
| 1 | Senzorul bateriei | |
| 2 | Nealocat | MIDI |
| 3 | Cutia principală a cutiei de siguranțe (MFB-2) | Bară |
| 4 | Centru de distribuție a energiei, terminal 30 (F30-1 – F30-6) | 50A |
| 5 | Încălzitor auxiliar PTC | 125A |
| F150/4 (MFB-2) | ||
| 1 | Terminal 30T, cutia de siguranțe, baza scaunului șoferului (F55/1-F55/6) | 125A |
| 2 | Control electric | 125A |
| 3 | Alternator | 300A |
| 4 | Alternator | 400A |
| 5 | Centru de distribuție a energiei (PDC), FB-P | 175A |
| 6 | Etaj de ieșire preîncălzire (GZE) | 80A |
| 7 | Ventilator radiator (nu pentru OM654);
Ventilator radiator motor; Ventilator radiator (nu pentru OM654). |
40A/70A/80A |
| 8 | Siguranțe principale ale camperului | 100A |
| 9 | Nealocat | – |
| 10 | Climatizare, compartiment spate | 100A/50A/25A |
| 11 | Baterie suplimentară/Releu de deconectare a bateriei;
Întârziere fără baterie suplimentară. |
150A/100A |
| 12 | Suspensie pneumatică (LFA) | 40A |
| 13 | Încălzire parbriz | 80A |
| F150/5 (MFB-ZB) | ||
| 1 | Întârziere | 100A |
| 2 | Elevator pentru sarcini/vehicul basculant (pregătire) | 250A |
| 3 | Baterie suplimentară | |
| 4 | Releu de deconectare a bateriei | 150A |
| 5 | Priză, convertor | 60A |
| 6 | Încălzire staționară | 25A |
| F59/1 e F59/2 | ||
| 1 | Încălzire parbriz, stânga | 40A |
| 2 | Încălzire parbriz, dreapta | 40A |
Releu
| Număr | Descriere | Amperi [A] |
| 1 | Încălzire parbriz | |
| 2 | Terminal 15 | |
| 3 | Încălzire lunetă | |
| 4 | Priză, spate | |
| 5 | Iluminare interioară | |
| 6 | Neutilizat | |
| 7 | Neutilizat | |
| 8 | Neutilizat | |
| 9 | Neutilizat | |
| 10 | Neutilizat | |
| 11 | Neutilizat | |
| 12 | Neutilizat | |
| 13 | Neutilizat |
| 14 | Neutilizat | |
| – | Mini-releu | – |
| 15 | Ștergător spate dreapta | |
| 16 | Corp bară de legătură producător | |
| 17 | Comutator, dispozitiv avertizare marșarier | |
| 18 | Ventilator trapă | |
| 19 | Pompă suplimentară ulei | |
| 20 | Treaptă electrică, dreapta 1 | |
| 21 | Treaptă electrică, dreapta 2 | |
| 22 | Treaptă electrică, stânga 1 | |
| 23 | Treaptă electrică, stânga 2 | |
| 24 | Sirenă | |
| 25 | Far rotativ avertizare cu sirenă | |
| 26 | Elevator pentru încărcături |
