Mercedes-Benz Classe C W204 (2007-2014) – cutia de siguranțe
Mercedes-Benz Classe C w204 (2007-2014) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Model: C180, C200, C250, C280, C300, C350, C63, AMG
Siguranțele Brichetă (prize de alimentare) în Mercedes-Benz Classe C sunt siguranța #9 (priză de alimentare în compartimentul torpedoului) în cutia de siguranțe a compartimentului motor și siguranțele #71 (brichetă față, priză de alimentare internă față), #72 (Cutie de conexiuni compartiment portbagaj, priză de alimentare 115 V), #76 (în interiorul prizei de alimentare) în cutia de siguranțe a portbagajului.

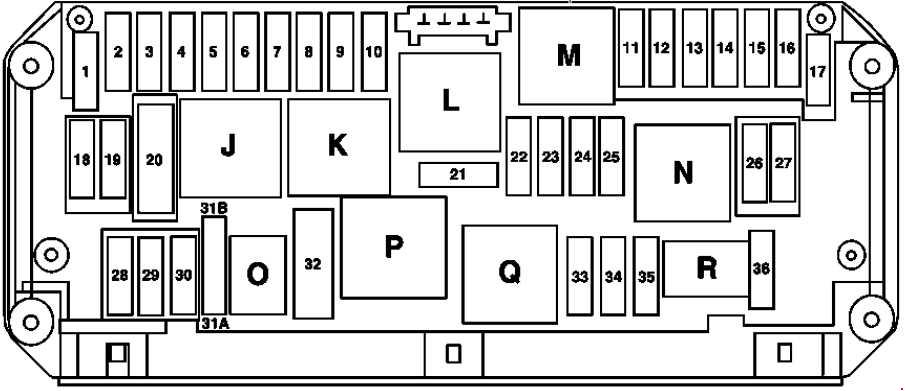

Cutia de siguranțe în compartiment motor
| Nr | Descriere | Ampere [A] |
| 1 | Unitate de control electronică a programului de stabilitate | 25 |
| 2 | Controler ușă față stânga | 30 |
| 3 | Valabil până la 31.3.10:
Controler ușă față dreapta Valabil din 1.4.10 cu modelul 204.0 / 2/9: Controler ușă spate dreapta |
30 |
| 4 | până la 31.08.08:
Regulator pompă combustibil; Important pentru motorul 156 până la 31.08.08: Regulator pompă combustibil – dreapta și stânga; Important pentru motorul 642, motorul 651: Filtru combustibil cu senzor de condensare element încălzitor; Important pentru motorul 651 până la 31.5.10, motorul 646: Controler senzor condensare filtru combustibil cu element încălzitor. |
7,5 |
| Valabil pentru motor diesel din 1.9.08:
Senzor condensare filtru combustibil cu element încălzitor; Valabil pentru motorul 276 (SUA, Coreea de Sud): Supapă de interceptare rezervor cu cărbune activ; Valabil pentru modelul 204.0 / 2/3 din 1.3.11, 204.9 din 1.6.12: Unitate de control a farurilor. |
20 | |
| 5 | Unitate de control SAM spate cu siguranță și modul releu;
Valabil din 1.6.10: Comutator lumini exterioare; Valabil pentru motorul 156 Seria neagră din 1.7.11: Releu circuit lichid răcire diferențial ax spate. |
7,5 |
| 6 | Se referă la motorul diesel:
Unitate de control ME-SFI [ME]; Se referă la motorul pe benzină: Unitate de control CDI. |
10 |
| 7 | Demaror | 20 |
| 8 | Unitate de control suplimentară a sistemului de menținere | 7,5 |
| 9 | Presă de alimentare în compartimentul torpedoului | 15 |
| 10 | Motor ștergător parbriz | 30 |
| 11 | Afișaj Audio / COMAND;
Panou de control Audio / COMAND; Suport pentru modul navigație. |
7,5 |
| 12 | Unitate de control automată și de climatizare;
Panou de control superior. |
7,5 |
| 13 | Unitate de control modul coloana volanului;
Cameră multifuncțională. |
7,5 |
| 14 | Unitate de control electronică a programului de stabilitate | 7,5 |
| Unitate de control a farurilor | 20 | |
| 15 | Unitate de control suplimentară a sistemului de menținere | 7,5 |
| 16 | Conector diagnostic (până la 31.5.09);
Conector electric pentru telefon mobil; Se referă la cutia automată 722: Unitate de control electronică modul manetă cutie de viteze. |
5 |
| Funcție ECO start / stop:
Pompă electrică ulei transmisie |
20 | |
| 17 | Modul control cu trapă panoramică glisantă;
Unitate de control cu panou de control. |
30 |
| 18 | Valabil până la 30.11.09:
Comutator lumini exterioare; Valabil pentru modelul 204.0 / 2 din 1.3.11, model 204.3: Unitate de control superioară a panoului de control; Valabil pentru modelul 204.0 / 2 până la 28.2.11, model 204.9: Climatizare pe bord; Manșon LIN conector cablu pozitiv; Interior vehicul și cablaj pentru conector electric lumină spate. |
7,5 |
| 19 | Controler încuietoare electrică volan;
Unitate de control electronică încuietoare aprindere. |
20 |
| 20 | Unitate de control electronică a programului de stabilitate | 40 |
| 21 | Comutator lumină de stop;
Comutator lampă în compartimentul torpedoului; Recunoaștere ocupare scaun față partea pasagerului și siguranță electrică ACSR pentru instalare preliminară sistem plată electronică (Japonia). |
7,5 |
| 22 | Motor ventilator motor cu ardere internă și climatizare cu control integrat;
Conector electric cablaj interior și cablaj motor. |
15 |
| 23 | Conector electric al fasciculului de cabluri interne și fasciculului de cabluri al compartimentului motor;
Se referă la motorul diesel: Unitate de control SAM spate cu modul cutia de siguranțe și releu; Unitate de control CDI; Terminal 87 teacă conector; Se referă la motorul 271: Terminal 87 Teacă conector M1e; Se referă la motorul 272: Circuit 87 Teacă conector M1i. |
20 |
| 24 | Conexiune electrică pentru interiorul fasciculului de cabluri și conexiuni ale compartimentului motor al fasciculului intern și fascicul de cabluri electric al compartimentului motor al conectorului;Important pentru motorul 642:Grilele radiatorului de acționare;Important pentru motorul 272: Terminal 87 M1E Teacă conexiune; Important pentru motorul diesel: Teacă terminal 87 conector; Important pentru motorul 646: Unitate de control CDI. |
15 |
| 25 | Valabil pentru motorul 156, 271, 272, 274, 276:
Unitate de control ME-SFI [ME]; Valabil pentru motorul diesel: Senzor de oxigen înainte de catalizator; Valabil din 1.6.10 pentru modelul 204.3 cu motor 651 Versiune sport: Sunetul sistemului de evacuare unitate de control generator. |
15 |
| 26 | Radio;
Radio cu sistem pilot automat; Unitate de control COMAND. |
20 |
| 27 | Unitate de control electrică a încuietorii volanului;
Unitate de control electronică a încuietorii aprinderii; Se referă la motorul diesel: Unitate de control CDI; Se referă la motorul pe benzină: Unitate de control ME-SFI [ME]. |
7,5 |
| 28 | Set de semnalizatoare | 7,5 |
| 29 | Grupul farului față dreapta | 10 |
| 30 | Grupul farului față stânga;
Valabil pentru motorul 642: Conector electric pentru grupul de cabluri interne și grupul de cabluri al compartimentului motor. |
10 |
| 31A | Claxon stânga;
Claxon dreapta. |
15 |
| 31B | Claxon stânga;
Claxon dreapta. |
15 |
| 32 | Se referă la motoarele 156, 271, 272, 276:
Electrovalvă aer electrică |
40 |
| Valabil pentru motorul 156:
Motor ventilator radiator ulei | 20 | |
| 33 | Valabil pentru cutia automată 722.6:
Unitate de control electronică a transmisiei; Valabil pentru cutia automată 722.9: Unitate de control complet integrată a transmisiei. |
10 |
| 34 | Valabil pentru motoarele 271, 272 din 1.9.08:
Controler pompă combustibil; Valabil pentru motorul 156 din 1.9.08: Controler pompă combustibil stânga; Controler pompă combustibil dreapta. |
7,5 |
| 35 | Valabil din 1.3.11:
Unitate de control electronică a programului de stabilitate. |
5 |
| 36 | Valabil din 1.3.11:
Controler electric DISTRONIC; Valabil pentru modelul 204.902 / 982/984: Asistență electrică a direcției. |
7,5 |
| Releu | ||
| J | Releu circuit 15 | |
| K. | Releu terminal 15R | |
| L | Releu de rezervă | |
| M | Circuit 50 releu demaror | |
| O | Circuit motor 87 releu | |
| O | Releu claxon fanfară | |
| P. | Valabil pentru motoarele 156, 272, 276:
Releu injecție secundară aer |
|
| Q | Releu de rezervă | |
| R | Circuit caroserie 87 releu | |

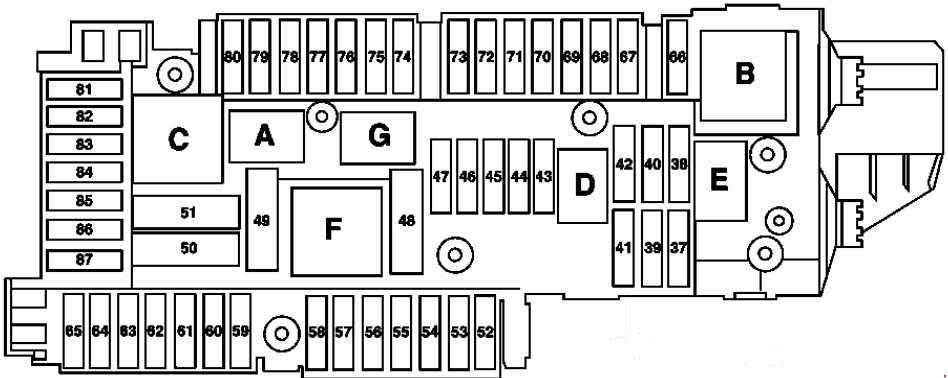

Cutia de siguranțe în portbagaj
până la 31.05.2009

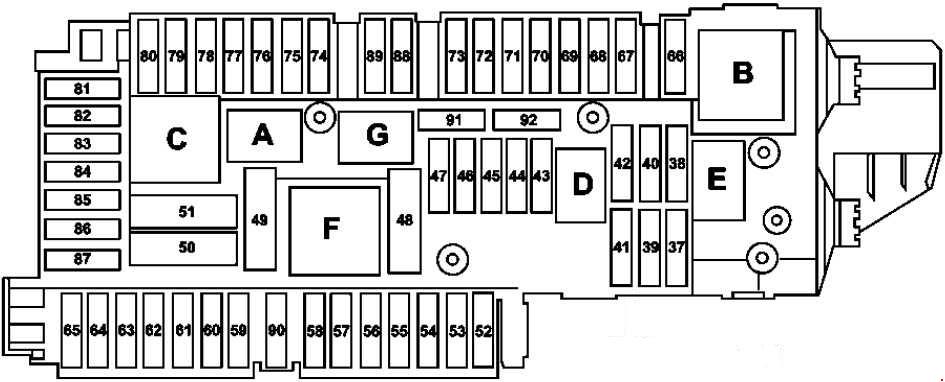

de la 1.06.2009
| Nr | Descriere | Ampere [A] |
| 37 | din 2008:
Scaun partea șoferului Electromagnet tetieră NECK-PRO; Scaun față partea pasagerului Electrovalvă tetieră NECK-PRO. |
5 |
| până în 2008:
Scaun partea șoferului Electrovalvă tetieră NECK-PRO; Scaun față partea pasagerului Electrovalvă tetieră NECK-PRO. |
7,5 | |
| 38 | Motor ștergător portbagaj spate | 15 |
| 39 | Valabil pentru modelul 204.0 / 2/9 cu excepția vehiculelor pentru Regatul Unit până la 31.5.09:
Controler ușă spate stânga |
30 |
| 40 | Gol | – |
| 41 | Valabil pentru modelul 204.0 / 2/9 până la 31.3.10:
Controler ușă spate dreapta; Valabil din 1.4.10 Controler ușă față dreapta, |
30 |
| 42 | Valabil pentru motor pe benzină sau motor 642 din 1.12.09 sau motor 651 din 1.6.09:
Unitate control pompă combustibil |
25 |
| Valabil pentru motor 646 sau motor 642 până la 30.11.09 sau motor 651 până la 31.5.09:
Pompă combustibil; Valabil pentru motor pe benzină (până în 2009): Unitate control pompă combustibil. |
20 | |
| 43 | Valabil din 1.6.09 cu climatizare automată:
Motor ventilator spate |
5 |
| 44 | Grup comutatoare, reglare scaun față dreapta;
Grup comutatoare, reglare scaun față partea pasagerului. |
30 |
| 45 | Grup comutatoare pentru reglarea scaunului față stânga;
Grup comutatoare pentru reglarea scaunului față partea șoferului. |
30 |
| 46 | Amplificator antenă pe lunetă spate Antena FM;
Sirena de alertă; Unitate control protecție internă și protecție împotriva remorcii; Amplificator antenă lunetă spate 1; Amplificator antenă TV 1 și bandă DAB III; Amplificator antenă TV 2 și bandă DAB III; KEYLESS-GO. |
7,5 |
| 47 | Gol | – |
| 48 | Gol | – |
| 49 | Încălzire lunetă spate | 40 |
| 50 | Retractor tensiune de urgență față dreapta | 50 |
| 51 | Retractor tensiune de urgență față stânga (A76) | 50 |
| 52 | Gol | – |
| 53 | din 2008:
Unitate control recunoaștere remorcă |
15 |
| până în 2008:
Unitate control recunoaștere remorcă |
30 | |
| 54 | până la 31.5.09:
Unitate control recunoaștere remorcă; Valabil pentru modelul 204.075/077/275/277: Grup comutatoare suport lombar scaun partea șoferului și suport lateral; Suport lombar scaun partea pasagerului și grup comutatoare pentru reglarea suportului lateral; Scaun față partea pasagerului Bloc supape AMG; Scaun partea șoferului Bloc supape AMG. |
7,5 |
| din 1.6.09:
Unitate control recunoaștere remorcă |
15 | |
| 55 | Valabil din 1.6.09:
AdBlue. |
5 |
| 56 | Unitate control recunoaștere remorcă;
Presiune remorcă. |
15 |
| Valabil pentru modelele 204.077 / 277/377 până la 31.5.09:
Grup comutatoare suport lombar scaun partea șoferului și suport lateral; Suport lombar scaun față partea pasagerului și grup comutatoare pentru reglarea suportului lateral; Scaun partea pasagerului AMG Bloc supape; Scaun partea șoferului Bloc supape AMG. |
5 | |
| 57 | Unitate control recunoaștere remorcă | 20 |
| 58 | din 2008:
Unitate control recunoaștere remorcă |
20 |
| până în 2008:
Unitate control recunoaștere remorcă |
30 | |
| 59 | din 2008:
Unitate control sistem parcare; Senzor DISTRONIC bara față stânga (DTR); Senzor DISTRONIC bara față dreapta (DTR); Senzor radar inteligent bara spate stânga; Senzor radar inteligent bara spate dreapta. |
5 |
| până în 2008:
Unitate control T PARKTRONIC; Unitate control senzori radar. |
7,5 | |
| 60 | Pompa pneumatică multicanal cu scaun | 7,5 |
| 61 | Controler portbagaj ridicabil | 40 |
| 62 | Unitate control scaun partea șoferului | 30 |
| 63 | Unitate control scaun față partea pasagerului | 30 |
| 64 | Unitate control convertor DC / AC | 25 |
| 65 | Unitate control sistem amortizare adaptivă;
Unitate control modul manete coloana volan. |
15 |
| 66 | Rezervă | – |
| 67 | din 2008:
Unitate de control a amplificatorului sistemului audio |
30 |
| până în 2008:
Unitate de control a amplificatorului sistemului audio |
40 | |
| 68 | Rezervă | 20 |
| 69 | Amplificator pentru difuzoarele de bass spate | 20 |
| 70 | Unitate de control a monitorizării presiunii pneurilor | 5 |
| 71 | Brichetă față cu iluminare a scrumierii;
Punct de alimentare în interiorul vehiculului. |
15 |
| 72 | Cutia de siguranțe de conexiune din compartimentul de încărcare;
Punct de alimentare 115 V. |
15 |
| 73 | Conector diagnostic (din 1.6.09);
Receptor radio staționar pentru încălzitor la distanță; Valabil pentru motorul 156 din 1.7.11: Unitate de control a modului de transmisie. |
7,5 |
| 74 | Unitate de control KEYLESS-GO | 15 |
| 75 | Încălzitor staționar | 20 |
| 76 | Punct de alimentare interior al vehiculului | 15 |
| 77 | Unitate de control a sistemului de detectare a masei (WSS) | 7,5 |
| 78 | Regulator al ventilatorului de ventilație al scaunului față stânga;
Regulator al ventilatorului de ventilație al scaunului față dreapta. |
7,5 |
| 79 | Unitate de control a sistemului de parcare | 5 |
| 80 | Unitate de control a sistemului de senzori video și radar;
Unitate de control a sistemului de parcare. |
7,5 |
| 81 | Unitate de control a interfeței multimedia | 5 |
| 82 | Compensator al sistemului de telefonie mobilă;
Unitate de control a tunerului TV UMTS (până la 31.5.09; Japonia); Tuner televiziune digitală (până la 31.5.09; Japonia). |
5 |
| 83 | Unitate de control electronică a plății (Japonia);
Unitate de control a sistemului de apel de urgență; Cameră de marșarier; Display spate stânga; Display spate dreapta. |
7,5 |
| 84 | Unitate de control a radioului audio digital satelitar (SDAR);
Unitate de control a tunerului SDAR / înaltă definiție; Unitate de control a transmisiei audio digitale; Modul de alimentare al camerei de marșarier; Unitate de control a camerei de marșarier; Unitate de control a camerei la 360 °. |
7,5 |
| 85 | Unitate de control a tunerului TV (până la 31.5.09; Japonia);
Tuner televiziune digitală (din 1.6.09; Japonia). |
7,5 |
| 86 | Redare DVD | 7,5 |
| 87 | Unitate de control a sistemului de alertă | 7,5 |
| 88 | Valabil din 1.6.09
Rezervă |
– |
| 89 | Valabil din 1.6.09:
Unitate de control a recunoașterii remorcii; Valabil din 1.6.09 cu motor 156: Releu al motorului ventilatorului radiatorului de ulei. |
20 |
| 90 | Valabil din 1.6.09:
Siguranță bloc AdBlue ®; Releu de alimentare AdBlue ®. |
40 |
| 91 | Unitate de control a convertorului DC / AC | 25 |
| ECO start / stop:
Unitate de control a pompei auxiliare de ulei a transmisiei; Valabil pentru motorul 642: Element încălzitor al tubului de aerisire. |
20 | |
| 92 | Valabil din 1.6.09: Rezervă. |
– |
| Releu |
||
| A | Releu terminal 15 | |
| B | Circuit releu 15R (1) | |
| C | Releu încălzitor lunetă spate | |
| D | Se referă la motorul diesel:
Releu pompa combustibil |
|
| E | Releu ștergător lunetă spate | |
| F | Releu reglare scaun | |
| G | Circuit releu 15R (2) | |

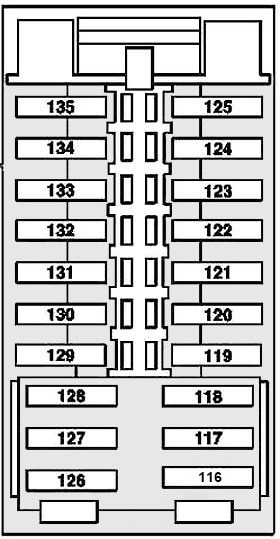

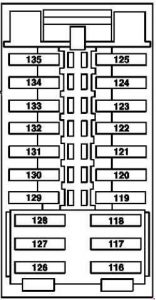

Panoul cutiei de siguranțe de pe bord
Poziția cutiei de siguranțe
Cutia de siguranțe se află pe partea șoferului în bord, în spatele capacului.
| Nr | Descriere | Ampere [A] |
| 116 | Unitate de control a scaunului partea șoferului | 30 |
| 117 | Unitate de control a sistemului de amortizare adaptativă | 15 |
| 118 | Rezervă | – |
| 119 | Motor ventilator spate;
Unitate de control AMG Performance Media (valabil din 1.6.12). |
7,5 |
| 120 | Rezervă | – |
| 121 | Rezervă | – |
| 122 | Rezervă | – |
| 123 | Unitate de control a modulului lămpii de semnalizare | 20 |
| 124 | Rezervă | – |
| 125 | Rezervă | – |
| 126 | Unitate de control a scaunului față partea pasagerului | 30 |
| 127 | Rezervă | – |
| 128 | Rezervă | – |
| 129 | Valabil pentru motor 156:
Releu motor ventilator radiator ulei |
20 |
| 130 | Rezervă | – |
| 131 | Rezervă | – |
| 132 | Rezervă | – |
| 133 | Rezervă | – |
| 134 | Rezervă | – |
| 135 | Rezervă | – |

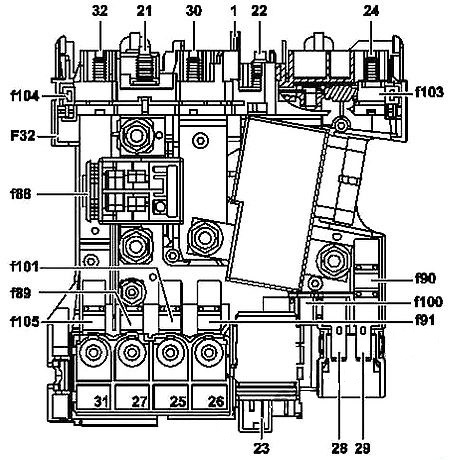

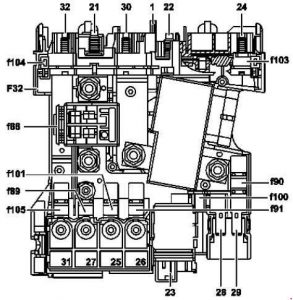

Cutia frontală prefabricată (până în 2010)
| Nr | Descriere | Ampere [A] |
| 88 | Pyrofusibile:
Alternator; Demaror. |
|
| 89 | Unitate de control SAM față cu siguranță și modul releu | 125 |
| 90 | Unitate de control SAM spate cu siguranță și modul releu | 40 |
| 91 | Motor ventilator motor cu ardere internă și climatizare cu control integrat | 80 |
| 100 | Carcasă climatizator | 40 |
| 101 | Se referă la motorul pe benzină:
Unitate de control SAM față cu siguranță și modul releu |
60 |
| 103 | Se referă la motorul diesel:
Amplificator încălzitor PTC |
150 |
| 104 | Cutia de siguranțe internă | 70 |
| 105 | Unitate de control SAM față cu siguranță și modul releu | 100 |
| 106 | Unitate de control SAM spate cu siguranță și modul releu | 150 |
| 107 | Rezervă | – |
| 108 | Rezervă | – |
| 109 | Rezervă | – |
| 110 | Rezervă | – |
din 2010

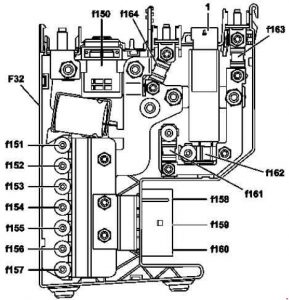

fără ECO start / stop

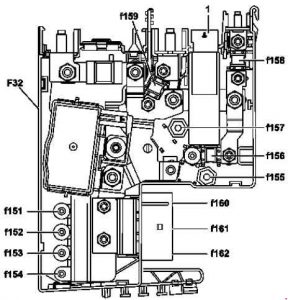

ECO start / stop
| Nr | Descriere | Ampere [A] |
| 150 | fără ECO start / stop:
Siguranță piro 88 |
400 |
| ECO start / stop:
Alternator; Demaror. |
200 | |
| 151 | Motor ventilator compartiment motor cu ardere internă și climatizare cu control integrat | 100 |
| 152 | Unitate control SAM față cu siguranță și modul releu | 150 |
| 153 | fără ECO start / stop:
Rezervă |
100 |
| Funcție ECO start / stop și poziția bateriei față:
Unitate control SAM față cu siguranță și modul releu |
60 | |
| 154 | Funcție ECO start / stop și poziția bateriei față:
Unitate control SAM față cu siguranță și modul releu. |
60 |
| Se referă la motorul diesel și ECO start / stop:
Amplificator încălzitor PTC |
150 | |
| 155 | fără ECO start / stop:
Rezervă |
50 |
| Funcție ECO start / stop:
Rezervă |
100 | |
| 156 | Se referă la motorul diesel fără ECO start / stop:
Amplificator încălzire PTC |
150 |
| Funcție ECO start / stop:
Unitate control SAM față cu siguranță și modul releu |
100 |
| 157 | Se referă la modelul 204.902 / 982/984 fără funcția ECO start / stop:
Asistență electrică a direcției; ECO start / stop: Rezervă. |
100 |
| 158 | fără ECO start / stop:
Regulator ventilator |
50 |
| ECO start / stop:
Unitate control SAM spate cu siguranță și modul releu |
150 | |
| 159 | Unitate control multifuncțională vehicul special | 50 |
| ECO start / stop:
Releu suplimentar baterie |
200 | |
| 160 | fără ECO start / stop:
Rezervă |
60 |
| ECO start / stop:
Regulator ventilator |
50 | |
| 161 | fără ECO start / stop:
Unitate control SAM față cu siguranță și modul releu |
100 |
| Unitate control multifuncțională vehicul special | 50 | |
| 162 | fără ECO start / stop:
Rezervă |
100 |
| ECO start / stop:
Rezervă |
60 | |
| 163 | fără ECO start / stop:
Unitate control SAM spate cu siguranță și modul releu |
150 |
| 164 | fără funcția ECO start / stop:
Unitate control SAM spate cu siguranță și modul releu |
80 |

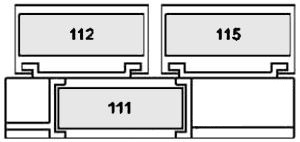

Cutia frontală spate
Poziția cutiei de siguranțe
Se află în portbagaj (pe partea dreaptă), în spatele capacului.
| Nr | Descriere | Ampere [A] |
| 111 | Valabil pentru motorul pe benzină:
Unitate de control ME-SFI [ME] Se referă la motorul diesel: Unitate de control CDI |
60 |
| 112 | Unitate de control multifuncțională a vehiculului special | 80 |
| 113 | Valabil pentru motorul 156:
Unitate de control a pompei de combustibil stânga; Unitate de control a pompei de combustibil dreapta. |
40 |
| 114 | Rezervă | – |
| 115 | Unitate de control multifuncțională a vehiculului special | 100 |
Mercedes-Benz Classe C 2008-2014 – schema cutiei de siguranțe
Anul producției:
Model: C180, C200, C250, C280, C300, C350, C63, AMG
Siguranțele brichetei (prize de alimentare) în Mercedes-Benz Classe C sunt siguranța #9 (priză de alimentare în compartimentul portbagajului) în cutia de siguranțe a compartimentului motor și siguranțele #71 (brichetă față, priză de alimentare internă față), #72 (Cutie de conexiuni a compartimentului de încărcare, priză de alimentare 115 V), #76 (în interiorul prizei de alimentare) în cutia de siguranțe a portbagajului.
Cutia de siguranțe a bordului
Poziția cutiei de siguranțe
Cutia de siguranțe se află pe partea șoferului în bord, în spatele capacului.
Schema cutiei de siguranțe
Atribuirea siguranțelor în bord
| № | Funcția siguranței | Amperi |
|---|---|---|
| № | Funcția siguranței | Amperi |
| 116 | Unitate control scaun partea șoferului | 30 |
| 117 | Unitate control sistem amortizare adaptivă | 15 |
| 118 | Rezervă | – |
| 119 | Motor ventilator spate Unitate control AMG Performance Media (valabil din 1.6.12) |
7,5 |
| 120 | Rezervă | – |
| 121 | Rezervă | . |
| 122 | Rezervă | – |
| 123 | Unitate control modul tub coloana volan | 10 |
| 124 | Rezervă | . |
| № | Funcția siguranței | Ampere |
|---|---|---|
| 125 | Rezervă | – |
| 126 | Unitate de control a scaunului față partea pasagerului | 30 |
| 127 | Rezervă | – |
| 128 | Rezervă | . |
| 129 | Valabil pentru motorul 156: Releu motor ventilator radiator ulei | 20 |
| 130 | Rezervă | . |
| 131 | Rezervă | – |
| 132 | Rezervă | – |
| 133 | Rezervă | . |
| 134 | Rezervă | – |
| 135 | Rezervă | – |
Cutia de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Cutia de siguranțe se află în compartiment motor (pe partea șoferului), sub capac.
Schema cutiei de siguranțe
Atribuirea siguranțelor și releelor în compartiment motor
| № | Funcția siguranță | Ampere |
|---|---|---|
| № | Funcția siguranță | Ampere |
| 1 | Unitate de control electronică a programului de stabilitate | 25 |
| 2 | Controler partea față stânga a ușii | 30 |
| 3 | Valabil până la 31.3.10: Controler partea față dreapta a ușii Valabil din 1.4.10 cu modelul 204.0/2/9: Controler partea spate dreapta a ușii |
30 |
| 4 | până la 31.8.08: Unitate de control a pompei combustibil Valabil pentru motorul 156 până la 31.8.08: Unitate de control stânga a pompei combustibil Unitate de control dreapta a pompei combustibil Valabil pentru motorul 642, motor 651: Senzor de condensare al filtrului combustibil cu element încălzitor Valabil pentru motorul 651 până la 31.5.10, motor 646: Unitate de control a senzorului de condensare al filtrului combustibil cu element încălzitor |
7,5 |
| 4 | Valabil pentru motor Diesel din 1.9.08: Senzor de condensare al filtrului combustibil cu element încălzitor Valabil pentru motorul 276 (USA, Coreea de Sud): Supapă de închidere a rezervorului cu cărbune activ Valabil pentru modelul 204.0/2/3 din 1.3.11, 204.9 din 1.6.12: Controler al farurilor |
20 |
| 5 | Unitate de control SAM spate cu siguranță și modul releu Valabil din 1.6.10 Comutator lumini exterioare Valabil pentru motorul 156 Black Series din 1.7.11: Releu circuit lichid răcire diferențial spate |
7,5 |
| 6 | Valabil pentru motor Diesel: ME-SFI [ME] unitate de control Valabil pentru motor pe benzină: unitate de control CDI |
10 |
| 7 | Demaror | 20 |
| 8 | Unitate de control a sistemului de menținere suplimentar | 7,5 |
| 9 | Priză de alimentare în compartimentul torpedou | 15 |
| 10 | Motor ștergător parbriz | 30 |
| 11 | Afișaj Audio/COMAND Panou de control Audio/COMAND Suport pentru modul de navigație |
7,5 |
| 12 | Unitate de control a climatizatorului automat Unitate de control superioară a panoului de control |
7,5 |
| 13 | Unitate de control a modulului coloanei de direcție Cameră multifuncțională |
7,5 |
| 14 | Unitate de control electronică a programului de stabilitate | 7,5 |
| 14 | Unitate de control a farurilor | 20 |
| 15 | Unitate de control a sistemului de menținere suplimentar | 7,5 |
| 16 | Conector diagnostic (până la 31.5.09) Conector electric pentru telefon mobil Valabil pentru transmisia 722: Unitate de control electronică a modulului cutiei de viteze |
5 |
| 16 | Funcție ECO start/stop: pompă electrică ulei cutie |
20 |
| 17 | Modul control al tavanului panoramic culisant Unitate de control a panoului de control de deasupra capului |
30 |
| 18 | Valabil până la 30.11.09: Comutator lumini exterioare Valabil pentru modelul 204.0/2 din 1.3.11, model 204.3: Unitate de control superioară a panoului de control Valabil pentru modelul 204.0/2 până la 28.2.11, model 204.9: Panou de control al climatizatorului LIN teacă conector cablu pozitiv Interior vehicul și fascicul cabluri conector electric lumină spate |
7,5 |
| 19 | Controler încuietoare electrică a volanului Controler încuietoare electronică de aprindere |
20 |
| 20 | Unitate de control electronică a programului de stabilitate | 40 |
| 21 | Comutator lumină de stop Comutator lumină în compartiment torpedou Recunoaștere ocupare scaun față partea pasagerului și ACSR Siguranță electrică pentru preluare taxă (Japonia) |
7,5 |
| 22 | Motor ventilator motor cu ardere internă și climatizare cu control integrat Conector electric pentru fascicul interior și fascicul cabluri motor |
15 |
| № | Funcție siguranță | Ampere |
|---|---|---|
| 23 | Conector electric pentru fasciculul interior și fasciculul de cabluri al motorului Valabil pentru motor Diesel: Unitate control SAM spate cu modul cutia de siguranțe și releu Unitate control CDI Manșon conector clemă 87 Valabil pentru motor 271: Manșon conector clemă 87 M1e Valabil pentru motor 272: Circuit 87 manșon conector M1i |
20 |
| 24 | Conector electric pentru fasciculul interior și fasciculul de cabluri al motorului interior și fascicul de cabluri al motorului Conector electric fascicul interior și motor Valabil pentru motor 642: Actuator lamele radiator Valabil pentru motor 272: Manșon conector clemă 87 M1e Valabil pentru motor Diesel: Manșon conector clemă 87 Valabil pentru motor 646: Control unitate CDI |
15 |
| 25 | Valabil pentru motoarele 156, 271, 272, 274, 276: Unitate control ME-SFI [ME] Valabil pentru motor Diesel: Senzor de oxigen înainte de catalizator Valabil din 1.6.10 pentru model 204.3 cu motor 651 Sport Edition: Unitate control sunet sistem evacuare |
15 |
| 26 | Radio Radio cu sistem pilot automat Unitate control COMAND |
20 |
| 27 | Controler încuietoare electrică volan Controler încuietoare electronică aprindere Se referă la motor Diesel: Controler CDI Se referă la motor pe benzină: Controler ME-SFI [ME] |
7,5 |
| 28 | Cluster instrumente | 7,5 |
| 29 | Far față dreapta | 10 |
| 30 | Far față stânga Se referă la motor 642: Conector electric fascicul interior și fascicul de cabluri al motorului |
10 |
| 31A | Claxon stânga claxon Claxon dreapta claxon |
15 |
| 31B | Claxon stânga claxon Claxon dreapta claxon |
15 |
| 32 | Valabil pentru motor 156, 271, 272, 276: Pompă aer electrică | 40 |
| 32 | Valabil pentru motor 156: Motor ventilator radiator ulei | 20 |
| 33 | Valabil pentru transmisie 722.6: Unitate control electronică transmisie transmisie Valabil pentru transmisie 722.9: Unitate control transmisie complet integrată |
10 |
| 34 | Valabil pentru motor 271, 272 din 1.9.08: Unitate control pompă combustibil Valabil pentru motor 156 din 1.9.08: Unitate control stânga pompă combustibil, Unitate control dreapta pompă combustibil |
7,5 |
| 35 | Valabil din 1.3.11: Unitate control electronică program stabilitate | 5 |
| 36 | Valabil din 1.3.11: Controler electric DISTRONIC Valabil pentru model 204.902/982/984: Servodirecție electrohidraulică |
7,5 |
| Releu | ||
| J | Circuit 15 releu | |
| K | Releu clemă 15R | |
| L | Releu rezervă | |
| m | Circuit 50 releu pornire | |
| O | Circuit motor 87 releu | |
| O | Releu claxon claxon | |
| P | Valabil pentru motoarele 156, 272, 276: Releu injecție secundară aer | |
| Q | Releu rezervă | |
| r | Circuit șasiu 87 releu |
Cutia de siguranțe față (până în 2010)
Cutia de siguranțe față (până în 2010)
| № | Funcție siguranță | Ampere |
|---|---|---|
| 88 | Siguranță termică: alternator, demaror | |
| 89 | Unitate control SAM față cu siguranță și modul releu | 125 |
| 90 | Unitate control SAM spate cu siguranță și modul releu | 40 |
| 91 | Motor ventilator motor cu combustie și climatizare cu control integrat | 80 |
| 100 | Carcasă climatizare | 40 |
| 101 | Se referă la motor pe benzină: Unitate control SAM față cu siguranță și modul releu | 60 |
| 103 | Se referă la motor Diesel: Amplificator încălzitor PTC | 150 |
| 104 | Cutia de siguranțe internă | 70 |
| 105 | Unitate control SAM față cu siguranță și modul releu | 100 |
| 106 | Unitate control SAM spate cu siguranță și modul releu | 150 |
| 107 | Rezervă | – |
| 108 | Rezervă | – |
| 109 | Rezervă | . |
| 110 | Rezervă | – |
Cutia de siguranțe față (începând cu 2010)
fără ECO start/stop
cu ECO start/stop
Cutia de siguranțe față (începând cu 2010)
| № | Funcție siguranță | Ampere |
|---|---|---|
| № | Funcție siguranță | Ampere |
| 150 | fără ECO start/stop: Siguranță termică 88 | 400 |
| 150 | ECO start/stop: alternator, demaror | 200 |
| 151 | Motor ventilator motor cu ardere internă și climatizare cu control integrat | 100 |
| 152 | Unitate control SAM față cu siguranță și modul releu | 150 |
| 153 | fără ECO start/stop: Rezervă | 100 |
| 153 | Funcție ECO start/stop și poziție față a bateriei: Unitate control SAM față cu siguranță și modul releu | 60 |
| 154 | Funcție ECO start/stop și poziție față a bateriei: Unitate control SAM față cu siguranță și modul releu | 60 |
| 154 | Se referă la motor Diesel și ECO start/stop: amplificator încălzitor PTC | 150 |
| 155 | fără ECO start/stop: Rezervă | 50 |
| 155 | Funcție ECO start/stop: Rezervă | 100 |
| 156 | Se referă la motor Diesel fără ECO start/stop: amplificator încălzitor PTC | 150 |
| 156 | Funcție ECO start/stop: Unitate control SAM față cu siguranță și modul releu | 100 |
| № | Funcția siguranță | Ampere |
|---|---|---|
| 157 | Valabil pentru modelul 204.902/982/984 fără funcția ECO start/stop: Servodirecție electrohidraulică ECO start/stop: Rezervă |
100 |
| 158 | fără ECO start/stop: Reglator ventilator | 50 |
| 158 | ECO start/stop: Unitate control SAM spate cu siguranță și modul releu | 150 |
| 159 | Unitate control multifuncțională pentru vehicule speciale | 50 |
| 159 | ECO start/stop: releu suplimentar baterie | 200 |
| 160 | fără ECO start/stop: Rezervă | 60 |
| 160 | ECO start/stop: Reglator ventilator | 50 |
| 161 | fără ECO start/stop: Unitate control SAM față cu siguranță și modul releu | 100 |
| 161 | Unitate control multifuncțională pentru vehicule speciale | 50 |
| 162 | fără ECO start/stop: Rezervă | 100 |
| 162 | ECO start/stop: Rezervă | 60 |
| 163 | fără ECO start/stop: Unitate control SAM spate cu siguranță și modul releu | 150 |
| 164 | fără funcția ECO start/stop: Unitate control SAM spate cu siguranță și modul releu | 80 |
Cutia de siguranțe din portbagaj
Poziția cutiei de siguranțe
Se află în portbagaj (pe partea dreaptă), în spatele capacului.
Schema cutiei de siguranțe
Versiunea 1
Versiunea 2
Atribuirea siguranțelor și releelor în portbagaj
| № | Funcția siguranță | Ampere |
|---|---|---|
| № | Funcția siguranță | Ampere |
| 37 | din 2008: Scaun partea șoferului NECK-PRO – bobină electromagnetică a tetierii, Scaun față partea pasagerului NECK-PRO – bobină electromagnetică a tetierii | 5 |
| 37 | până în 2008: Scaun partea șoferului NECK-PRO – bobină electromagnetică a tetierii, Scaun față partea pasagerului NECK-PRO – bobină electromagnetică a tetierii | 7,5 |
| 38 | Motor ștergător portbagaj spate | 15 |
| 39 | Valabil pentru modelul 204.0/2/9 cu excepția vehiculelor pentru Regatul Unit până la 31.5.09: Controler ușă spate stânga | 30 |
| 40 | Gol | – |
| 41 | Valabil pentru modelul 204.0/2/9 până la 31.3.10: Controler ușă spate dreapta Valabil din 1.4.10 Controler ușă față dreapta |
30 |
| 42 | Valabil pentru motor pe benzină sau motor 642 din 1.12.09 sau motor 651 din 1.6.09: Modul control pompă combustibil | 25 |
| 42 | Se referă la motor 646 sau motor 642 până la 30.11.09 sau motor 651 până la 31.5.09: Pompă combustibil Se referă la motor pe benzină (până în 2009): Modul control pompă combustibil |
20 |
| 43 | Valabil din 1.6.09 cu climatizare automată: Motor ventilator spate | 5 |
| 44 | Grup comutatoare, reglaj scaun față dreapta Scaun față partea pasagerului Comutator reglaj parțial electric scaun |
30 |
| 45 | Grup comutatoare pentru reglaj scaun față stânga Comutator reglaj parțial electric scaun partea șoferului |
30 |
| 46 | Amplificator antenă Antenă FM pe lunetă spate Sirena de alertă Protecție internă și protecție împotriva remorcării Amplificator antenă pe lunetă spate 1 Amplificator antenă TV 1 și antenă DAB Banda III DAB banda III Amplificator antenă TV 2 și KEYLESS-GO KEYLESS-GO |
7,5 |
| 47 | Gol | – |
| 48 | Gol | – |
| 49 | Încălzire lunetă spate | 40 |
| 50 | Retragere tensiune de urgență față dreapta | 50 |
| 51 | Retragere tensiune de urgență față stânga (A76) | 50 |
| 52 | Gol | – |
| 53 | din 2008: Modul control recunoaștere remorcă | 15 |
| 53 | până în 2008: Modul control recunoaștere remorcă | 30 |
| 54 | până la 31.5.09: Modul control recunoaștere remorcă Valabil pentru modelul 204.075/077/275/277: Grup comutatoare suport lombar scaun partea șoferului și reglaj suport lateral suport lombar scaun partea pasagerului Grup comutatoare suport lombar scaun față partea pasagerului și reglaj suport lateral Scaun față partea pasagerului Bloc valve AMG Scaun partea șoferului Bloc valve AMG |
7,5 |
| 54 | din 1.6.09: Modul control recunoaștere remorcă | 15 |
| 55 | Valabil din 1.6.09: AdBlue | 5 |
| 56 | Modul control recunoaștere remorcă Priză remorcă |
15 |
| 56 | Valabil pentru modelul 204.077/277/377 până la 31.5.09: Grup comutatoare suport lombar scaun partea șoferului și reglaj suport lateral suport lombar scaun partea pasagerului Grup comutatoare suport lombar scaun partea pasagerului și reglaj suport lateral scaun partea pasagerului Bloc valve scaun față partea pasagerului Bloc valve AMG scaun partea șoferului |
5 |
| 57 | Modul control recunoaștere remorcă | 20 |
| 58 | din 2008: Modul control recunoaștere remorcă | 20 |
| 58 | până în 2008: Modul control recunoaștere remorcă | 30 |
| 59 | din 2008: Modul control sistem parcare Bara față stânga Senzor DISTRONIC (DTR) Bara față dreapta Senzor DISTRONIC (DTR) Senzor radar inteligent pentru bara spate stânga Senzor radar inteligent pentru bara spate dreapta |
5 |
| 59 | până în 2008: Modul control PARKTRONIC Modul control senzori radar |
7,5 |
| 60 | Pompă pneumatică multicoloră cu scaun | 7,5 |
| 61 | Modul control portbagaj | 40 |
| 62 | Modul control scaun partea șoferului | 30 |
| 63 | Modul control scaun față partea pasagerului | 30 |
| 64 | Modul control invertor DC/AC | 25 |
| 65 | Modul control adaptiv sistem amortizare Modul control modul tub coloana volan | 15 |
| № | Funcția siguranță | Ampere |
|---|---|---|
| 66 | Rezervă | – |
| 67 | din 2008: Unitate de control a amplificatorului sistemului audio, | 30 |
| 67 | până în 2008: Unitate de control a amplificatorului sistemului audio, | 40 |
| 68 | Rezervă | . |
| 69 | Amplificator subwoofer spate | 20 |
| 70 | Unitate de control a monitorizării presiunii pneurilor | 5 |
| 71 | Brichetă față cu iluminare a scrumierii Priză de alimentare față a vehiculului |
15 |
| 72 | Cutia de conexiune a compartimentului de încărcare Priză de alimentare 115 V | 15 |
| 73 | Conector diagnostic (din 1.6.09) Receptor radio staționar pentru telecomanda încălzitorului Valabil pentru motor 156 din 1.7.11: Unitate de control a modului transmisiei |
7,5 |
| 74 | Unitate de control KEYLESS-GO | 15 |
| 75 | Unitate de încălzire staționară | 20 |
| 76 | Priză de alimentare internă a vehiculului | 15 |
| 77 | Unitate de control a sistemului de măsurare a greutății (WSS) | 7,5 |
| 78 | Regulator ventilator scaun față stânga Regulator ventilator scaun față dreapta |
7,5 |
| 79 | Unitate de control a sistemului de parcare | 5 |
| 80 | Unitate de control a sistemului de senzori video și radar Unitate de control a sistemului de parcare |
7,5 |
| 81 | Unitate de control a interfeței multimedia | 5 |
| 82 | Compensator al sistemului de telefonie mobilă Unitate de control a tunerului TV UMTS (până la 31.5.09; Japonia) Tuner televiziune digitală (până la 31.5.09; Japonia) |
5 |
| 83 | Unitate de control electronică a taxei de drum (Japonia) Controler al sistemului de alertă Cameră marșarier Display spate stânga Display spate dreapta |
7,5 |
| 84 | Unitate de control a radioului digital satelitar (SDAR) Unitate de control SDAR/tuner înaltă definiție Unitate de control Digital Audio Broadcasting Modul de alimentare unitate de control a camerei marșarier Unitate de control a camerei 360° |
7,5 |
| 85 | Unitate de control a tunerului TV (până la 31.5.09; Japonia) Tuner TV digital (din 1.6.09; Japonia) |
7,5 |
| 86 | cititor DVD | 7,5 |
| 87 | Unitate de control a sistemului de alertă | 7,5 |
| 88 | Valabil din 1.6.09 Rezervă | – |
| 89 | Valabil din 1.6.09 Unitate de control a recunoașterii remorcii Valabil din 1.6.09 cu motor 156: Releu motor ventilator radiator ulei |
20 |
| 90 | Valabil din 1.6.09 Bloc siguranțe AdBlue®, releu alimentare AdBlue | 40 |
| 91 | Unitate de control a invertorului DC/AC | 25 |
| 91 | ECO start/stop: Unitate de control a pompei auxiliare ulei cutie Se referă la motor 642: Element încălzitor tub de aerisire |
20 |
| 92 | Valabil din 1.6.09 Rezervă | – |
| Releu | ||
| A | Morset 15 releu | |
| b | Circuit releu 15R (1) | |
| C | Releu încălzit lunetă spate | |
| D | Se referă la motor Diesel: Releu pompă combustibil | |
| E | Releu ștergător lunetă spate | |
| F | Releu reglare scaun | |
| G | Circuit releu 15R (2) |
Cutia de siguranțe spate
| № | Funcție siguranță | Ampere |
|---|---|---|
| 111 | Valabil pentru motorul pe benzină: ME-SFI [ME] unitate de control Valabil pentru motorul Diesel: unitate de control CDI |
60 |
| 112 | Unitate de control multifuncțională pentru vehicule speciale | 80 |
| 113 | Valabil pentru motorul 156: Unitate de control stânga a pompei de combustibil, Unitate de control dreapta a pompei de combustibil | 40 |
| 114 | Rezervă | – |
| 115 | Unitate de control multifuncțională pentru vehicule speciale | 100 |
