Mercedes-Benz Classe E W124 (1985-1996) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

Cuprins

Mercedes Classe E w124 – schema cutiei de siguranțe

Anul producției: 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996.

Siguranță brichetă (priză de alimentare) în Mercedes-Benz Classe E W124 este siguranța 1 în cutia de siguranțe.

Cutia de siguranțe

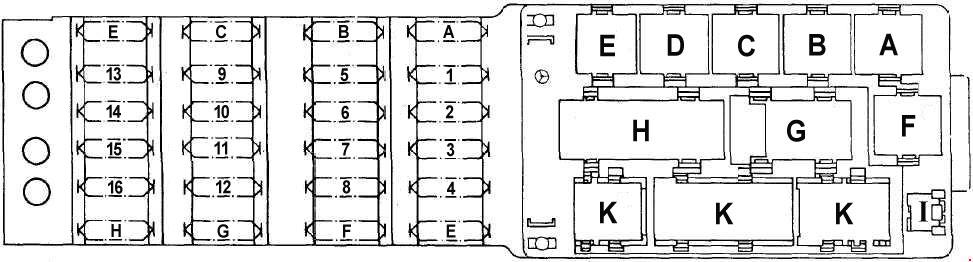

Cutia de siguranțe — Mercedes-Benz Classe E w124 – schema cutiei de siguranțe

Număr	Ampere [A]	Descriere
1	16	Iluminarea compartimentului mănuși; Brichetă; Radio; Tetieră spate; Dezumidificator; Ștergător și spălător parbriz spate; Geam spate; Motor protecție solară Trapă glisantă/ridicabilă; Închidere centralizată / spătar ortopedic; Modul control SBE (cabriolet); Modul control HS; Funcție confort.
2	16	Ștergător / spălător; Far; Proiectoare de ceață / lumini de ceață; Scaune electrice; Alimentare geamuri; Funcție confort.
3	8	Lumini: Parcare; Spate; Semnalizatoare laterale; Plăcuță (dreapta); Iluminare: Plăcuță; Bord; Elemente de control; Radio; Brichetă; Claxon; Ștergător / spălător faruri; Oglinzi retrovizoare exterioare reglabile electric și încălzite; Modul control HS; Tetieră rabatabilă; Spătar scaun spate / tetieră; Trapă glisantă / ridicabilă; Comutator încălzire scaune; Comutator RB; Comutator electric superior moale; Reglaj scaun față cu memorie; Modul avertizare centură de siguranță.
4	8	Proiector ceață; Proiector ceață spate.
5	8	Comutator lumină de stop; Far cupolă față; Vitezometru; Senzor viteză inductiv; Bord; Modul monitorizare defecte lumini exterioare; Cruise control; Modul avertizare; Martor control; Comutator RB; Trapă moale; Modul avertizare centură de siguranță; Modul control lumină de zi.
6	8	Semnalizatoare; Indicator temperatură exterioară; Claxon ventilator; Injectoare; Comutator demaror; Bord; Martori avertizare; Sistem antiblocare roți (ABS); Modul control defect ABS MIL TWC; Arce de protecție; Modul releu protecție supratensiune; Bobine de aprindere; Modul releu limitare temporară preîncălzire; Martor control încărcare generator.
7	8 16 ¹⁾	Climatizare automată; Transmisie automată electrică: Electrovalvă Kickdown Supapă mod cutie de siguranțe; Conector date, bornă 16; Potentiometru supapă clapetă; Motor ventilator; Sistem încălzire / climatizare: Cuplaj electromagnetic; Compresor aer condiționat; Releu auxiliar ventilator, bornă 86 Releu auxiliar ventilator (nivel 2) Modul releu încălzitor O 2S (în spatele TWC); Sistem climatizare; Monovalvă, supapă dublă; Pompă auxiliară lichid răcire; Supapă comutare lame aer proaspăt / recirculat (blocare supape comutare); Modul releu rezidual ; Modul control încălzitor staționar; Supapă bypass; Supapă control flux / supapă închiriere rezervor combustibil; Electrovalvă întârziere cutie; Duza încălzită spălător parbriz; Sistem spălare parbriz încălzit; Modul releu urgență / compresor; Modul control HFM-SFI; Supapă comutare EGR 2; Supapă comutare colector admisie rezonanță; Supapă comutare pompă aer; Electromagnet reglabil distribuție arbore cu came; Cuplaj electromagnetic pompă aer; Martor control / funcție control; ASD / ASR / 4-MATIC; Far marșarier.
8	8	Lumini parcare / spate / laterale (stânga); Iluminare compartiment motor.
9	8	Iluminare elemente de control Iluminare poziție levier cutie; Far cupolă (cu întârziere stingere și lampă de citit); Iluminare instrumente; Iluminare comutatoare lumini exterioare; Iluminare oglinzi laterale; Control radio; Releu radio, bornă 86; Modul releu scaun reglabil electric; Comutator deblocare tetieră spate; Comutator protecție solară geam spate; Comutator încălzire scaune; Comutator RB; Comutator electric superior moale; Comutator geam; Modul diagnostic; Ceas; Sistem avertizare urgență; Contact semnal acustic avertizare.
10	25	Dezumidificator spate
11	16	Modul control ATA
11	8	Răcire ulei cutie; Încălzitor colector admisie; Electronică carburator.
12	25	Motor ventilator (climatizare automată); Regulator ventilator (climatizare automată).
12	16	Modul control ATA
12	25	Sistem alarmă antifurt
13	8	Faruri (stânga faruri de întâlnire); Sistem alarmă antifurt.
14	8	Faruri (dreapta faruri de întâlnire); Sistem alarmă antifurt.
15	8	Faruri (stânga faruri de drum)
15	16	Far faruri de drum stânga cu lumini faruri de drum auxiliare stânga
16	8	Faruri (dreapta faruri de drum); Indicator lumini faruri de drum.
16	16	Far faruri de drum dreapta cu lumini faruri de drum auxiliare dreapta
A	16	Scaune încălzite, glisante; Scaune ortopedice; Tetieră rabatabilă / poliță spate.

25	Geam electric central opțional
8	Modul control cu plafon moale, modul control RB opțional
B	8	Sistem de extindere a centurilor de siguranță;; Alarmă antifurt Întunecare automată a oglinzii retrovizoare interioare; Modul de avertizare centură de siguranță, bornă 86; Modul control IRCL; Oglinzi exterioare încălzite și reglabile.
C	16	Sistem alarmă antifurt; Tuner radio / amplificator; Amplificatoare audio; Schimbătoare CD; Antena automată; Cititor CD; Far cupolă spate (Station Wagon); Lampă intrare / ieșire; Sistem alarmă; Extindere centură de siguranță (Coupé); Comutator blocare hayon spate (Station Wagon); Lampă portbagaj (exceptând Station Wagon); Lămpi de citire spate; Modul control IRCL Modul control CF; Închidere centralizată; Sistem audio; Blocare spătar (Coupé).
D	16	Ventilator auxiliar / rezistor preîncălzire
E	25	Scaun pasager reglabil electric: Motor tetieră; Grup motoare scaun față / spate dreapta cu suport memorie Motor spătar; Scaun șofer reglabil electric: Motor tetieră; Grup motoare scaun față / spate stânga alimentat cu memorie; Motor spătar.
F	25	Coloană de direcție telescopică; Scaun pasager față: Motor scaun înainte / înapoi; Grup motoare scaun față / spate dreapta cu memorie; Scaun cu suport pentru șofer: Motor scaun înainte / înapoi; Motor stânga scaun față / spate cu suport.
G	16	124545: 0600, 0700, 0900, 1000: Geamuri electrice (față stânga și spate dreapta)
G	25	124545: 1200, 1300: Geamuri electrice (față stânga și spate dreapta) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Geamuri electrice (față)
H	16	124545: 0600, 0700, 0900, 1000: Geamuri electrice (față dreapta și spate stânga)
H	25	124545: 1200, 1300: Geamuri electrice (față dreapta și spate stânga) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Geamuri electrice (spate)
Releu
A	Releu priză alimentare K5
B	К10 Releu auxiliar rezistor preîncălzire ventilator; K9kl Releu auxiliar ventilator (din 1992, modele 400E / 500E).
C	K9 Releu auxiliar ventilator; K9k2 Releu auxiliar ventilator preîncălzire (din 1992, modele 400E / 500E).
D	K2 Releu spălător faruri
E	F14 Suport auxiliar siguranță; K17 Releu injecție aer (din 1992, modele 400E / 500E).
F	Releu ridicare geam K4; Releu confort K24 (din 1990).
G	K18 Releu avertizare centură de siguranță (doar model Coupé); K29 / 1 Releu pornire prima viteză (doar model Coupé);
H	Releu combinat N10
I	Diodă scaun V1 (înlocuită de K24 din 1990); Frână de parcare V5 / ASR / accelerație electronică (din 1992 modele 400E / 500E).
K	Unitate monitorizare defect lampă exterioară N7
1) Control automat climatizare
