Mercedes-Benz GLA X156 (2013-2019) – cutia de siguranțe

Andrei Popescu

Mercedes-Benz GLA X156 – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Mercedes Classe C GLA X156 este siguranța 72 în cutia de siguranțe.

Cutia de siguranțe electrică față

Cutia de siguranțe electrică față
Mercedes-Benz GLA-Class – siguranțe – schema – cutie electrică față
Număr Descriere Amperaj [A]
1 Alternator 300
2 Cutia de siguranțe în interiorul vehiculului 200
Se referă la motorul diesel:

Cutia de siguranțe internă a vehiculului

 250
3 Unitate de control a asistenței la direcție 100
4 Unitate de control SAM 40
5 Motor ventilator 80
6 Valabil pentru motorul 607:

Unitate de control a încălzirii combustibilului

 70
7 Valabil pentru motorul 607 (normativ de emisii EU5):

Unitate de control a asistenței pentru încălzitorul regenerativ DPF

 125
8 Valabil pentru motoarele 607, 651:

Stadiu de ieșire a scânteii

 100
Releu
F32k1 Releu de deblocare

Cutia de siguranțe în compartimentul picioarelor partea pasagerului

Cutia de siguranțe în compartimentul picioarelor partea pasagerului

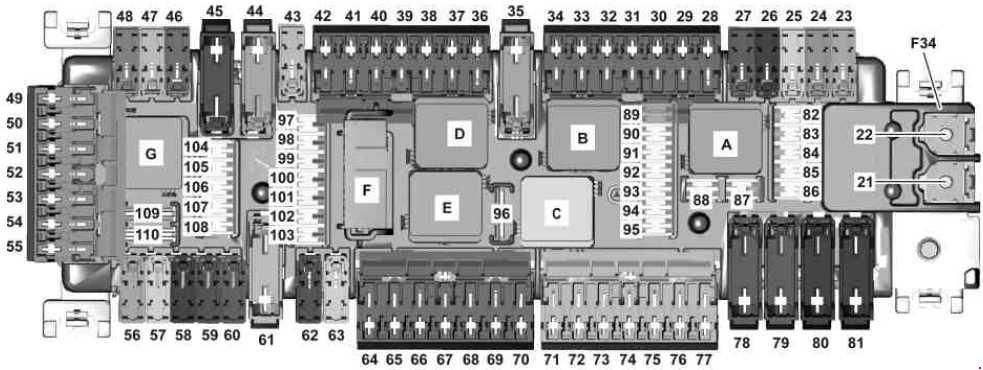

Mercedes-Benz GLA-Class – schema cutiei de siguranțe – piciorul pasagerului față
Număr Descriere Amperaj [A]
21 Se referă la motorul diesel:

Amplificatorul încălzitorului PTC

 150
22 Releu suplimentar al bateriei pentru funcția ECO start / stop 200
23 Controlerul ușii față stânga 30
24 Controlerul ușii față dreapta 30
25 Unitate de control SAM 30
26 Etanșare suplimentară a prizei bateriei ECO start / stop 10
27 Modulul cutiei de siguranțe și releelor din compartiment motor 30
28 Unitate de control a generatorului de sunet în interiorul vehiculului 5
29 până la 02.11.2014:

Priză pentru remorcă;

din 03.11.2014:

Unitate de control a recunoașterii remorcii.

 15
30 Unitate de control a recunoașterii remorcii 5
31 4MATIC:

Controler  al tracțiunii integrale.

 5
32 Unitate de control a modulului becului de semnalizare 5
33 Panou de control Audio / COMAND 5
34 Unitate de control și operativă ACC 7,5
35 Încălzirea lunetei spate 30
36 Unitate de control a scaunului
a șoferului Unitate de control a reglării suportului lombar al scaunului șoferului		 7,5
37 Display Audio / COMAND 7,5
38 Unitate de control a sistemului de reținere suplimentar 7,5
39 Unitate de control a panoului de control suspendat 10
40 Valabil pentru motorul 651 (normativ emisii EU6):

Unitate de control a grupului propulsor

 15
41 Modul de control al tavanului panoramic glisant 30
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD cu schimbător CD);

Unitate de control COMAND.

 5
Radio (Radio 20, Audio 20 USB) 25
43 Unitate de control a sistemului de parcare 5
44 Retractor de tensiune de urgență față stânga 40
45 Retractor de tensiune de urgență față dreapta 40
46 Unitate de control a scaunului față partea pasagerului;

Unitate de control a reglării suportului lombar al scaunului pasagerului.

 7,5
47 Modul de navigație 7,5
Unitate de control a sistemului de amortizare adaptivă 25
48 Neutilizat –
49 Unitate de control pentru kitul de conducere iPhone ® 7,5
Motor ventilator COMAND 5
50 Unitate de control a acoperirii camerei 5
51 Neutilizat –
52 Neutilizat –
53 Neutilizat –
54 Neutilizat –
55 Modul de comunicare a serviciilor telematice
Unitate de control KEYLESS-GO		 5
56 Unitate de control a modulului becului de semnalizare 10
57 Asistent pentru menținerea benzii:

Unitate de control multifuncțională a vehiculului pentru uz special.

 30
Vehicul special:

Unitate de control multifuncțională a vehiculului pentru uz special.

 7.5
58 Cutia de siguranțe a vehiculului de urgență 30
59 Controlul scaunului față partea pasagerului, uni 30
60 Unitate de control a scaunului șoferului 30
61 Unitate de control a amplificatorului sistemului audio 40
62 Se referă la cutia automată 711:

Bloc electric al volanului

 20
63 Unitate de control a sistemului de alimentare 25
64 Unitate de control electronică pentru plata;

Unitate de control dedicată comunicării pe distanțe scurte.

 1
65 Lampă în compartimentul pentru obiecte 5
66 Cutia de siguranțe a vehiculului de urgență 15
67 Neutilizat –
68 Neutilizat –
69 Neutilizat –
70 Priză consola centrală spate 25
71 Priză portbagaj 25
72 Brichetă față cu iluminare scrumieră;

Priză alimentare internă a vehiculului.

 25
73 Controler frână electrică de parcare 30
74 Controler frână electrică de parcare 30
75 Unitate control recunoaștere remorcă 20
76 Unitate control recunoaștere remorcă 25
77 Unitate control recunoaștere remorcă 25
78 Controler hayon / portbagaj
Cutia de siguranțe a vehiculului de urgență		 40
79 Unitate control SAM 40
80 Unitate control SAM 40
81 Regulator ventilator 40
82 Unitate control panou de control suspendat 10
83 Unitate control electronică blocare aprindere 7,5
84 Unitate control panou de control superior 5
85 ATA [EDW] / protecție împotriva remorcării / unitate control siguranță internă 5
86 Amplificator antenă FM, AM și CL [ZV];

din 01.06.2016:

Amplificator / compensator antenă sistem telefonie mobilă.

 5
87 Conector diagnostic 10
88 Set indicatori 10
89 Comutator lumini exterioare 5
90 Senzor radar inteligent bara față stânga;

Senzor radar inteligent pentru bara față dreapta.

 5
91 Comutator monitorizare funcționare pedală;

Comutator iluminare picior.

 5
92 Unitate control sistem alimentare 5
93 Controler frână electrică de parcare 5
94 Unitate control sistem reținere suplimentar 7,5
95 Recunoaștere ocupare scaun față partea pasagerului și
unitate control sistem detectare greutate ACSR (WSS)		 7,5
96 Motor ștergător hayon spate 15
97 Conector electric telefon mobil 5
98 Unitate control SAM 5
99 Unitate control monitorizare presiune pneuri 5
100 Valabil pentru motor 133:

INTERFAȚĂ DIRECT SELECT

 5
101 4MATIC:

Controler  tracțiune integrală.

 10
102 Receptor telecomandă încălzitor staționar;

Valabil pentru vehicule AMG din 01.09.2015:

Unitate control mod transmisie;

din 01.06.2016:

Comutator antenă pentru încălzitor telefonic și staționar.

 5
103 Unitate control sistem apel de urgență;

Modul comunicare servicii telematice;

Unitate control HERMES.

 5
104 Unitate control interfață multimedia;

Unitate conexiune multimedia.

 5
105 Unitate control Digital Audio Broadcasting;

Unitate control radio digitală satelit audio (SDAR).

 5
Modul tuner 7,5
106 Cameră multifuncțională 5
107 Tuner TV digital 5
108 până la 31.05.2016:

Cameră marșarier

 5
din 01.06.2016:

Cameră marșarier

 7,5
109 Conector electric priză încărcare 20
110 Controler radio COMAND;

Controler sunet motor.

 30
Releu
A Releu circuit 15
B Releu ștergător spate
C Circuit releu 15R2
D Releu încălzit lunetă
E Circuit 15R1 releu
F Circuit releu 30g
G Neutilizat

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Mercedes-Benz GLA-Class – schema cutiei de siguranțe – compartiment motor
Număr Descriere Amperaj [A]
201 Sirena de alertă 5
202 Unitate control staționară a încălzitorului 20
203 Far LED:  far față dreapta 15
204 Unitate control electronică a programului de stabilitate 25
205 Claxon stânga, Claxon dreapta 15
206 Valabil pentru motorul 651:

Unitate control CDI;

Valabil pentru motorul 607:

Unitate control grup propulsor.

 5
207 Se referă la motorul diesel:

Releu circuit 87M

 5
208 Valabil pentru motorul 133, 607:

Releu circuit 87

 7.5
209 Far LED:  far față stânga 15
210 Releu încălzire parbriz față 5
211 Neutilizat –
212 Valabil pentru motorul 133, 270:

Etanșare de legătură, circuit 87M3;

Se referă la motorul 651:

Element încălzitor tub de ventilare;

Element încălzitor termostat lichid răcire;

Supapă bypass radiator recirculare gaze evacuare;

Se referă la motorul 607 (normativ emisii EU5):

Senzor de oxigen înainte de catalizator;

Presiune supraalimentare;

Se referă la motorul 607 (normativ emisii EU6):

Senzor de oxigen înainte de catalizator;

Valabil pentru motorul 607:

Unitate control CDI.

 15
213 Valabil pentru motoarele 133, 270, 651:

Etanșare de legătură, circuit 87 M2e;

Se referă la motorul 607 (normativ emisii EU5):

Ax cu came;

Senzor Hall;

Unitate control CDI;

Supapă control cantitate.

Se referă la motorul 607 (Normativ emisii EU6):

Senzor de oxigen după catalizator;

Unitate control CDI.

 15
214 Valabil pentru motoarele 133, 270, 651:

Etanșare de legătură, circuit 87 M4e

 10
215 Valabil pentru motorul pe benzină:

Bobină de aprindere cilindru 1;

Bobină de aprindere cilindru 2;

Bobină de aprindere cilindru 3;

Bobină de aprindere cilindru 4;

Se referă la motorul 651:

Supapă control cantitate;

Se referă la motorul 607:

Unitate control CDI;

Regulator presiune supraalimentare;

Supapă control cantitate.

 20
216 Valabil pentru motorul pe benzină:

Unitate control ME-SFI;

Valabil pentru motorul 607:

Unitate control grup propulsor.

 5
217 Valabil cu cutia 724:

Unitate complet integrată control cutie cu dublu ambreiaj

 25
218 Unitate control electronică a programului de stabilitate 5
219 Neutilizat –
220 Pompă circulație lichid transmisie 10
221 Neutilizat –
222 Neutilizat –
223 Neutilizat –
224 Controler electric DISTRONIC;

Unitate control COLLISION PREVENTION ASSIST.

 7.5
225 Neutilizat –
226 Neutilizat –
227 Neutilizat –
228 Neutilizat –
229 Grupul farului față stânga 5
230 Unitate de control electronică a programului de stabilitate 5
231 Grupul farului față dreapta 5
232 Unitate de control a farurilor 15
233 Neutilizat –
234 Valabil pentru motorul 607:

Unitate de control a grupului propulsor

 5
235 Valabil pentru motorul 607:

Motor ventilator;

Actuator lamele radiator.

 7.5
Valabil pentru motorul 133:

Pompă de circulație a radiatorului aerului supraalimentat.

 7.5
236 Unitate de control SAM 40
237 Unitate de control electronică a programului de stabilitate 40
238 Parbriz încălzit 50
239 Releu viteză ștergător/ștergătoare parbriz 1/2 30
240A Releu 50 demaror 25
240B Circuit 15 releu (neblocată) 25
241 Neutilizat 7.5
Relee
J Releu claxon
K. Releu viteză ștergător/ștergătoare parbriz 1/2
L Releu pornire/oprire ștergător/ștergătoare parbriz față
M Releu 50 demaror
N Releu circuit 87 M.
O ECO start / stop:

Releu pompă circulație lichid transmisie
P Releu rezervă (F58kP)
Q Circuit 15 releu (neblocată)
R Releu circuit 15
S Circuit 87 releu
T Releu încălzire parbriz față
