Mercedes Classe CL w216 (2005-2013) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

Cuprins

Mercedes Classe CL w216 (2005-2013) – schema cutiei de siguranțe

Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Mercedes Classe CL w216 (2005-2013) este siguranța 43 în cutia de siguranțe din compartiment motor.

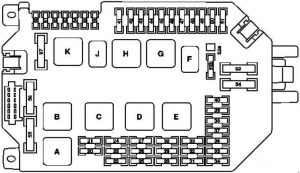

Cutia de siguranțe în compartiment motor

Număr	Descriere	Ampaj [A]
20	Valabil pentru motoarele 629, 642, 651: Unitate de control CDI Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278: Unitate de control ME-SFI [ME]	10
21	Se referă la motoarele 156, 157, 272, 273, 275, 276, 278: Terminal 87 M1 și conector Valabil pentru modelul 221 cu motor 629 și motor 642: Unitate de control CDI Releu al pompei de combustibil Se referă la modelul 221 cu motor 651: Controlul cantității supapei	20
22	Se referă la motoarele 156, 157, 272, 273, 276, 278: conector terminal 87	15
23	până în 2008: Conector terminal 87 Se referă la motorul 275 (model 216): Conector terminal 87 M1 și Valabil pentru motorul 273 (model 216): Conector terminal 87 M2e Valabil pentru motoarele 272, 273 (model 221): Conector terminal 87M2i Se referă la motorul 642: Conector terminal 87 din anul 2009: Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278: Conector terminal 87 Se referă la modelul 221 cu motor 629 și motor 642: Conector terminal 87 Important pentru motoarele 156, 157, 272, 273, 276, 278: conector terminal 87M2e Valabil pentru motorul 275: conector terminal 87 M2i Valabil pentru modelul 221 cu motor 629 și motor 642: Conector terminal 87 Se referă la modelul 221 cu motor 651: Unitate de control SAM spate cu siguranță și modul releu	20
24	Valabil pentru motoarele 157, 272, 273, 276, 278: conector terminal 87M1e Se referă la motorul 642: unitate de control CDI	25
25	Set de semnalizatoare	7,5
26	Grup far față stânga	10
27	Grup far față dreapta	10
28	Valabil pentru motorul 275: Unitate de control EGS Valabil fără motorul 275: Unitate de control complet integrată a cutiei (VGS)	7,5
29	Unitate de control SAM spate cu siguranță și modul releu	5
30	Valabil pentru motoarele 629, 642, 651: Unitate de control CDI Se referă la motoarele 156, 157, 272, 273, 275, 276, 278: Unitate de control ME-SFI [ME] Unitate de control a pompei de combustibil	7,5
31	S 400 Hybrid: compresor electric al agentului frigorific	5
32	Se referă la modelul cu funcție ECO start / stop: Controler al pompei de ulei a transmisiei adiționale S 400 Hybrid: Controler al pompei de ulei a transmisiei adiționale	15
33	Valabil din 1.9.10 fără modelul S 400 Hybrid: unitate de control ESP S 400 Hybrid: unitate de control a sistemului de gestionare a bateriei Unitate de control al convertorului DC / DC Unitate de control al electronicii de putere	5
34	S 400 Hybrid: unitate de control a sistemului de frânare cu recuperare de energie	5
35	Controler al frânei de parcare electrică	5
36	Conector de date (punct 16)	10
37	La unitatea de control EIS	7,5
38	Unitate de control centrală a hayonului	7,5
39	Set de semnalizatoare	7,5
40	Unitate de control a panoului de comandă superior	7,5
41	Motor secundar al ștergătorului	30
42	Motor principal al ștergătorului	30
43	Brichetă față cu iluminare a scrumierii	15
44	–	–
45	S 400 Hybrid: pompă de circulație electronică 1	5
46	W221 cu Active Body Control (ABC), model 216: ABC W221 fără Active Body Control (ABC): AIRmatic cu ADS	15
47	Unitate de control SAM față cu siguranță și modul releu Motor de ridicare / coborâre a coloanei volanului	15
48	până în 2008: Unitate de control SAM față cu siguranță și modul releu din anul 2009: Motor de intrare / ieșire a coloanei volanului	15
49	Modul al coloanei volanului	10

Leggere Mercedes-Benz 190E (1990) – cutia de siguranțe

50	Unitate de control AAC [KLA]	15
51	până în 2008: display COMAND	7,5
51	din anul 2009: Display COMAND Display SPLITVIEW	5
52 A	W221: Claxon stânga Claxon dreapta	15
52 B	W221, C216: Claxon stânga Claxon dreapta	15
53	–	–
54	Unitate de recirculare aer AC	40
55	Se referă la motorul pe benzină: Pompă aer electrică	60
56	W221 fără Active Body Control (ABC): compresor AIRmatic	40
57	până în 2008: Încălzire staționară a ștergătoarelor parbriz	40
57	din anul 2009: Încălzire staționară a ștergătoarelor parbriz	30
60	din anul 2009: Asistență electrică la direcție	5
61	C216; W221 – din anul 2009: Unitate de control a sistemelor de oprire	7,5
61	W221; până în 2008: Unitate de control a sistemelor de oprire	10
62	Unitate de control Night View Assist	5
63	Valabil pentru modelul 221 cu motor 629 și motor 642 din 1.9.08: Senzor de condensare al filtrului de combustibil cu element încălzitor	15
64	W221 din 1.9.06: Electromagnet tetieră partea șoferului NECK-PRO Electromagnet tetieră partea pasagerului NECK-PRO	7,5
64	W221 din ’09: Electromagnet tetieră partea șoferului NECK-PRO Electromagnet tetieră partea pasagerului NECK-PRO	10
65	Valabil din 1.6.09: Conector 12 V în compartimentul pentru obiecte	15
66	Unitate de control DTR (Distronic sau Distronic Plus)	7,5
Releu
A	Releu pompă aer
B	Releu compresor suspensie pneumatică
C	Releu 87, motor
D	Releu terminal 15
E	Releu terminal 87, șasiu
F	Releu claxon
G	Releu terminal 15R
H	Circuit 50 releu, pornire
J	Circuit 15 releu, pornire
K	Releu încălzire staționară a ștergătoarelor parbriz

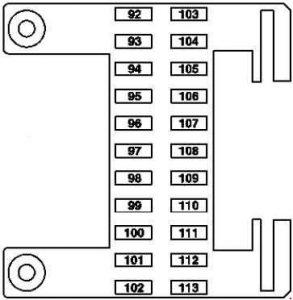

Cutia de siguranțe a bordului stâng

Număr	Descriere	Amperaj [A]
92	Controler scaun față stânga	40
93	Unitate de control a sistemelor de reținere Versiune americană: Unitate de control sistem de detectare masă (WSS)	7,5
94	din anul 2009: Cameră multifuncțională	5
95	–	–
96	Unitate de control a monitorului presiunii pneurilor [RDK]	5
97	W221: Unitate de control a controlerului audio / video (sistem de divertisment spate)	7,5
98	Sistem de divertisment spate: player DVD (din anul 2009)	7,5
99	din anul 2009: Afișaj COMAND Display SPLITVIEW	7,5
100	din anul 2009: Unitate de control a interfeței multimedia	5
101	Sistem de divertisment spate: Afișaj spate stânga Afișaj spate dreapta	10

102	Controler scaun față dreapta	40
103	Unitate control ESP	7,5
104	Unitate control tuner audio	40
105	–	–
106	Versiune japoneză: unitate control taxare electronică (ETC). Valabil în Coreea de Sud din 1.9.10: Conector TV / tuner Referitor navigație; din anul 2009: Procesor navigație	1
107	Unitate control SDAR (radio satelit SIRIUS) (W221 din anul 2009) Radio digital : Unitate control Digital Audio Broadcasting Radio HD: Unitate control tuner înaltă definiție	5
108	W221: Unitate control climatizare spate	5
109	W221: Conector intermediar ventilator spate	15
110	W221: Controler scaun spate multifuncțional stânga Controler scaun spate multifuncțional drepte	7,5
111	Scaun spate multifuncțional sau sistem divertisment spate (model 221): unitate control RCP [HBF]	5
112	W221; până în 2008: Controler uși față stânga Controler uși față dreapta S 400 Hybrid: Modul control față SAM cu cutia de siguranțe și modul releu	5
113	S 400 Hybrid: unitate control convertor DC / DC	5

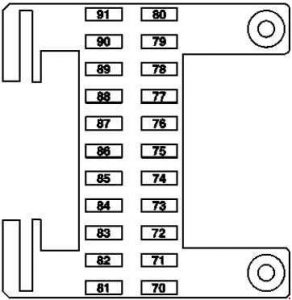

Cutia de siguranțe a bordului dreapta

Număr	Descriere	Amperaj [A]
70	C216: Controler al ușii din dreapta W221: Controler al ușilor față din dreapta	40
71	Unitate de control Keyless Go	15
72	S 400 Hybrid: Separator pirotehnic	7,5
73	Versiune japoneză: controler COMAND Sistem apel de urgență TELE AID (din anul 2009): Unitate de control a sistemului de apel de urgență	5
74	Unitate de control TLC [HDS] (închidere de la distanță a portbagajului)	30
75	S 400 Hybrid: Unitate de control a sistemului de gestionare a bateriei Unitate de control a electronicii de putere	10
76	S 400 Hybrid: releu al pompei de gol (+)	15
76	Valabil pentru modelul 221 cu motor 642.8: Alimentare releu AdBlue ^®	–
77	Sistem audio avansat: amplificator audio (din anul 2009)	50
78	S 65 AMG cu motor 275: releu ventilator (din 2009) Important în modelul 221 cu motor 642.8: Alimentare releu AdBlue ^® (din 2009)	25
78	S 400 Hybrid, CL 63 AMG cu motor 157, 278: Pompă de circulație a radiatorului aerului comprimat (din 2009)	15
79	Semnalizator alarmă cu baterie suplimentară	7,5

Leggere Mercedes-Benz CLA C117 (2014-2019) – cutia de siguranțe

80	C216: Controler al ușilor partea șoferului W221: Controler al ușilor față partea șoferului	40
81	C216: Unitate control spate	30
81	W221: Controler al ușilor spate partea șoferului	40
82	C216: Unitate control spate	30
82	W221: Controler al ușilor spate partea șoferului	40
83	Modul inteligent servo pentru DIRECT SELECT	40
84	Sistem audio avansat: procesor audio digital (din anul 2009)	20
85	Referitor la AMG: Banda iluminată (din anul 2009)	10
86	–	–
87	–	–
88	–	–
89	–	–
90	Încălzitor staționar: Încălzitor STH (model 216) Încălzitor STH sau HB (model 221)	20
91	Încălzitor staționar: receptor radio al telecomenzii STH S 400 Hybrid: unitate control față SAM cu siguranță și modul releu	5

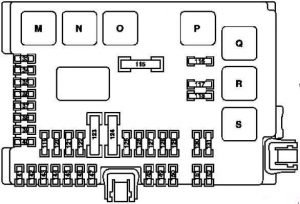

Cutia de siguranțe și releu spate

Număr	Descriere	Amperaj [A]
115	Geam spate încălzit	50
116	Valabil pentru motoarele 157, 275, 278: Pompă de circulație a radiatorului aerului comprimat Se referă la motorul 156: Pompă de circulație a lichidului de răcire al motorului S 400 Hybrid: Pompă de circulație a electronicii de putere 2	10
117	Brichetă spate pentru trabucuri	15
118	Valabil pentru motorul 272, 273, 642: Pompă combustibil (până în 2008) Valabil pentru modelul 221 cu motor 629, 642: Pompă combustibil (din anul 2009)	30
118	S 400 Hybrid: pompă de circulație a electronicii de putere 1 Valabil pentru modelul 642.8 și motorul 651 din 1.6.11: Compresor al agentului frigorific cu magnet	15
119	Unitate de control centrală față	7,5
120	–	–
121	Unitate de control a tunerului audio	10
122	Unitate de control COMAND	7,5
123	W221: derulator reversibil față dreapta de tensiune de urgență	40
124	W221: derulator reversibil față stânga de tensiune de urgență	40
125	până la 31.5.09: Unitate de control al sistemului de comandă vocală (VCS)	5
126	Unitate de control a panoului de control suspendat	25
127	Pompă lombară (din anul 2009) Pompă pneumatică multifuncțională a scaunului (Scaun multifuncțional față stânga / dreapta) Pompă pneumatică de control dinamic al scaunului (Scaun multifuncțional dinamic stânga și dreapta)	30
128	Valabil pentru motorul 275 (până în 2008): Unitate de control a pompei de combustibil Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278, 642 (din anul 2009): Unitate de control a pompei de combustibil	25
129	până în 2008 : Unitate de control a panoului de control (trapă tip acordeon cu geam alimentat) din anul 2009: Unitate de control UPCI (Universal Portable Cell Phone Interface)	25
130	Controler frână electrică de parcare	30
131	Modul amplificator antenă geam spate	7,5
133	Unitate de control recunoaștere remorcă Cameră marșarier (din 1.9.10)	15
134	În apropierea portbagajului	15
135	Park Assist; până în 2008: Unitate de control a senzorilor radar (SGR) Unitate radar față cu rază scurtă Unitate radar spate cu rază scurtă DISTRONIC PLUS până la 31.8.10 sau Asistent unghi mort sau Cruise Control adaptiv Plus Light: Unitate de control a senzorilor radar (SGR) (din anul 2009) PARKTRONIC sau Asistent parcare Exclusive: unitate de control PTS	7,5
136	Valabil pentru modelul 221 cu motor 642.8: unitate de control AdBlue ^®	7,5
137	Cameră marșarier (din 1.9.10)	7,5
138	Procesor navigație (din anul 2009) (până la 31.8.10) Unitate de control a sistemului de conexiune de urgență (din anul 2009) Versiune japoneză: conector TV / tuner (din anul 2009)	5

139	Frigider pe spătarul scaunului spate	15
140	Brichetă spate cu conector pentru iluminarea scrumierii La 115 V (din anul 2009)	15
141	Modul control cameră marșarier	5
142	Modul control sistem Parktronic (PTS) Distronic Plus: Modul control senzori radar (SGR) Valabil din 1.9.10 pentru DISTRONIC PLUS și Active Blind Spot Assist sau Active Lane Keeping Assist: Modul control sistem senzori video și radar	7,5
143	Controler scaune spate	25
144	Controler scaune spate	25
145	Modul control recunoaștere remorcă (până în 2008) Conector prindere remorcă (13 poli) (din anul 2009)	20
146	Modul control recunoaștere remorcă	25
147	până în 2008: Modul control TLC [HDS] (închidere la distanță portbagaj)	30
148	până în 2008: Modul control portabil universal CTEL (UPCI [UHI])	7,5
148	din anul 2009: Trapă panoramică culisantă, circuit 30 conector de legătură	25
149	până în 2008: Modul control sistem comandă vocală (VCS [SBS])	5
149	din anul 2009: Modul control trapă panoramică culisantă	25
150	Tuner combinat TV (analogic / digital) Versiune japoneză: conector TV / tuner (din anul 2009)	7,5
151	W221; până în 2008: Controler frână electrică de parcare	25
151	W221; din anul 2009: Modul control recunoaștere remorcă	20
152	W221: Modul amplificator antenă geam spate	7,5
152	Conector 115 V: Modul control convertor DC / AC	25
Releu
M	Releu terminal 15
N	Releu terminal 15R
O	Releu priză alimentare
P.	Releu încălzit geam spate
Q	Valabil pentru motoarele 156, 157, 275, 278, 629: Releu pompă de circulație S 400 Hybrid: Valabil pentru modelul 221.095 / 195: Releu pompă de circulație electronica de putere 2
R	Releu brichetă
S	Releu pompă combustibil Valabil pentru motorul 642.8 și motorul 651 din 1.6.11: Conectat prin pompa combustibil: Cuplaj magnetic compresor refrigerant S 400 Hybrid: Releu pompă de circulație electronica de alimentare 1

Leggere Mercedes-Benz Classe C W202 (1993-2001) – cutia de siguranțe

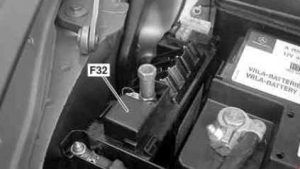

Cutia de siguranțe internă (până în 2008)

Număr	Descriere	Amperaj[A]
1	Demaror	400
2	Nevalabil pentru motorul 642: Alternator	150
2	Valabil pentru motorul 642: Alternator	200
3	–	150
4	AAC cu control integrat al motor ventilator suplimentar	150
5	Valabil pentru motorul 642: Amplificator încălzire PTC	200
6	Unitate control SAM față cu siguranță și modul releu	200
7	Unitate control ESP	40
8	Unitate control ESP	25
9	Unitate control SAM față cu siguranță și modul releu	20
10	Unitate control alimentare vehicul	7,5

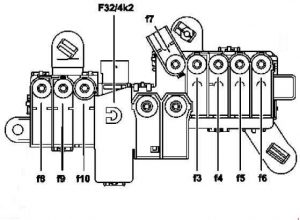

Cutia de siguranțe internă (din anul 2009)

Număr	Descriere	Amperaj [A]
3	Unitate control SAM spate cu siguranță și modul releu	150
4	Funcție ECO start / stop: releu funcție ECO start / stop S 400 Hybrid: controler cu convertor DC / DC Geam față încălzit: Geam față încălzit	150
5	Valabil pentru modelul 221 (instalație electrică în vehicul de închiriat): Unitate control multifuncțională vehicul (SVMCU [MSS])	40
5	S 400 Hybrid: pompă gol	80
6	Cutia de siguranțe bord dreapta	80
7	Valabil pentru modelul 221 cu motor 629, 642, 651: Amplificator încălzitor PTC Valabil pentru modelul 221 (instalație electrică în vehicul de închiriat): (Instalație preliminară Unitate control multifuncțională vehicul (SVMCU [MSS])	150
8	Unitate control SAM față cu siguranță și modul releu	80
9	Cutia de siguranțe bord stânga	80
10	Unitate control SAM spate cu siguranță și modul releu	150

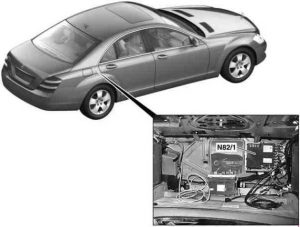

Cutia de siguranțe preliminară a compartimentului motor (până în 2008)

Număr	Descriere	Amperaj [A]
1	Cutia de siguranțe față (prin rețeaua electrică de bord pirofuzibile	–
2	Unitate control geam față încălzit	125
3	Cutia de siguranțe bord dreapta	80
4	Unitate control SAM spate cu siguranță și modul releu	200
5	Unitate control multifuncțională vehicul special (SVMCU [MSS])	100
6	Unitate control SAM spate cu siguranță și modul releu	150
7	Unitate control SAM față cu siguranță și modul releu	100
8	Cutia de siguranțe bord stânga	80
9	Unitate control SAM față cu siguranță și modul releu	5
10	C216: Unitate control sistem conexiune de urgență	5

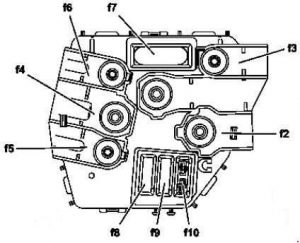

Cutia de siguranțe preliminari a compartimentului motor (din anul 2009)

Număr	Descriere	Amperi [A]
2	Alternator	460
3	Asistență electrică la direcție Valabil pentru modelul 221 cu motor 629, 642: Stadiu ieșire timp aprindere	150
4	Cutie internă preliminară (neutilizată)	–
5	AAC cu control integrat al motor ventilator suplimentar	100
6	Unitate control SAM față cu siguranță și modul releu	150
7	Unitate control ESP S 400 Hybrid: Unitate control sistem frâne cu recuperare energie	40
8	Unitate control ESP S 400 Hybrid: Unitate control sistem frâne cu recuperare energie	25
9	Unitate control SAM față cu siguranță și modul releu	25
10	Rezervă	–

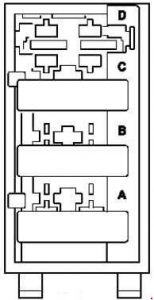

Bloc siguranțe AdBlue

Număr	Descriere	Amperaj [A]
A	Unitate de control AdBlue®	7,5
B	Circuit încălzire 1	20
C	Circuit încălzire 1	20
D	Rezervă	–
