Mercedes-Benz Classe S W221 (2005-2013) – cutia de siguranțe

Andrei Popescu

Mercedes-Benz Classe S w221 (2005-2013) – schema cutiei de siguranțe

Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Mercedes Classe S w221 (2005-2013) este siguranța 43 în cutia de siguranțe din compartiment motor

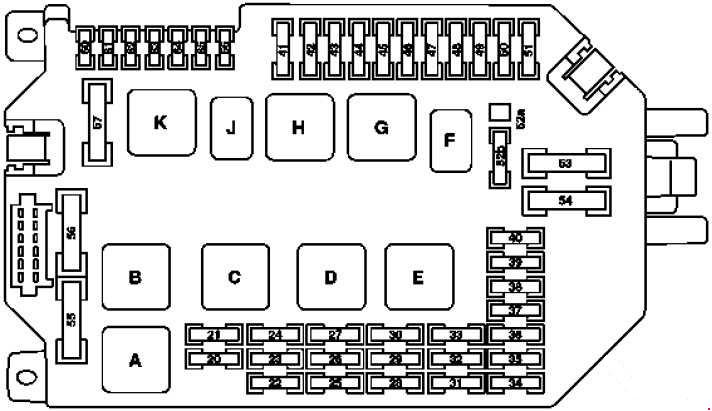

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Mercedes-Benz S – w221 – schema cutiei de siguranțe – compartiment motor
Nr Descriere Amperaj [A]
20 Valabil pentru motoarele 629, 642, 651:

Unitate de control CDI;

Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278:

Unitate de control ME-SFI [ME].

 10
21 Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278:

Terminal 87 al prizei M1 și;

Valabil pentru modelul 221 cu motor 629 și motor 642:

Unitate de control CDI;

Releu al pompei combustibil;

Se referă la modelul 221 cu motor 651:

Controlul cantității supapei.

 20
22 Se referă la motoarele 156, 157, 272, 273, 276, 278:

Terminalul prizei 87.

 15
23 până în 2008:
Terminalul prizei 87;
Se referă la motorul 275 (model 216):
Terminalul prizei 87 M1 și;
Valabil pentru motorul 273 (model 216):
Terminalul prizei 87 M2 și;
Valabil pentru motoarele 272, 273 (model 221):
Terminal 87M2i;
Se referă la motorul 642:
Terminalul prizei 87;
din anul 2009:
Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278:
Terminalul prizei 87;
Se referă la modelul 221 cu motor 629 și motor 642:
Terminalul prizei 87;
Important pentru motoarele 156, 157, 272, 273, 276, 278:
terminalul prizei 87M2e;
Valabil pentru motorul 275:
terminalul prizei 87 M2i;
Valabil pentru modelul 221 cu motor 629 și motor 642:
Terminalul prizei 87;
Se referă la modelul 221 cu motor 651:
Unitate de control SAM spate cu siguranță și modul releu.		 20
24 Valabil pentru motoarele 157, 272, 273, 276, 278:

Terminalul prizei 87M1e D;

Se referă la motorul 642:

Unitate de control CDI.

 25
25 Set de semnalizatoare 7,5
26 Grup far față stânga 10
27 Grup far față dreapta 10
28 Valabil pentru motorul 275:
Unitate de control EGS;
Valabil fără motor 275:
unitate de control complet integrată a cutiei (VGS).		 7,5
29 Unitate de control SAM spate cu siguranță și modul releu 5
30 Valabil pentru motoarele 629, 642, 651:

Unitate de control CDI;

Se referă la motoarele 156, 157, 272, 273, 275, 276, 278:

Unitate de control ME-SFI [ME];

Unitate de control a pompei combustibil.

 7,5
31 S400 Hybrid:

compresor electric al agentului frigorific.

 5
32 Se referă la modelul cu funcție ECO start/stop:

Controler al pompei de ulei a cutiei suplimentare;

S 400 Hybrid:

Controler al pompei de ulei a cutiei suplimentare.

 15
33 Valabil din 1.9.10 fără modelul S 400 Hybrid:

Unitate de control ESP;

S 400 Hybrid:

Unitate de control a sistemului de gestionare a bateriei;

Unitate de control a convertorului DC/DC;

Unitate de control a electronicii de putere.

 5
34 S 400 Hybrid:

Unitate de control a sistemului de frânare regenerativă

 5
35 Controler al frânei electrice de parcare  5
36 Conector al magistralei de date (contact 16) 10
37 La unitatea de control EIS  7,5
38 Unitate de control centrală a hayonului 7,5
39 Set de semnalizatoare  7,5
40 Unitate de control a panoului de comandă superior 7,5
41 Motor secundar al ștergătorului  30
42 Motor principal al ștergătorului  30
43 Brichetă față cu iluminare a scrumierii 15
44 – –
45 S 400 Hybrid: pompă electronică de circulație 1 5
46 W221 cu Active Body Control (ABC), model 216:

ABC;

W221 fără Active Body Control (ABC):

AIRmatic cu ADS.

 15
47 Unitate de control SAM față cu siguranță și modul releu;

Motor de ridicare și coborâre a coloanei volanului.

 15
48 până în 2008:

Unitate de control SAM față cu siguranță și modul releu;

din anul 2009:

Motor de ridicare și coborâre a coloanei volanului.

 15
49 Modul coloanei volanului  10
50 Unitate de control AAC [KLA] 15
51 până în 2008:

Display COMAND

 7,5
din anul 2009:

Display COMAND;

Display SPLITVIEW.

 5
52 A W221:

Claxon stânga;

Claxon dreapta.

 15
52 B W221, C216:

Claxon stânga;

Claxon dreapta.

 15
53 – –
54 Unitate de recirculare a aerului AC 40
55 Se referă la motorul pe benzină:

Pompă aer electrică

 60
56 W221 fără Active Body Control (ABC):

Compresor AIRmatic

 40
57 până în 2008:

Încălzire staționară a ștergătorului parbriz

 40
din anul 2009:

Încălzire staționară a ștergătorului parbriz

 30
60 din anul 2009:

Servodirecție electrohidraulică

 5
61 C216; W221 – din anul 2009:

Unitate de control a sistemelor de oprire

 7,5
W221; până în 2008:

Unitate de control a sistemelor de oprire

 10
62 Unitate de control Night View Assist 5
63 Valabil pentru modelul 221 cu motor 629 și motor 642 din 1.9.08:

Senzor de condensare al filtrului de combustibil cu element încălzitor

 15
64 W221 din 1.9.06:

Electromagnet tetieră șofer NECK-PRO;

Electromagnet tetieră partea pasagerului NECK-PRO.

 7,5
W221 din ’09:

Electromagnet tetieră șofer NECK-PRO;

Electromagnet tetieră partea pasagerului NECK-PRO.

 10
65 Valabil din 1.6.09:

Conector 12 V în compartimentul torpedoului

 15
66 Unitate de control DTR (Distronic sau Distronic Plus) 7,5
Releu
A Releu pompă aer
B Releu compresor suspensie pneumatică
C Releu 87, motor
D Releu terminal 15
E Releu terminal 87, șasiu
F Releu claxon
G Releu terminal 15R
H Circuit 50 releu, pornire
J Circuit 15 releu, pornire
K. Releu încălzire staționară ștergător parbriz

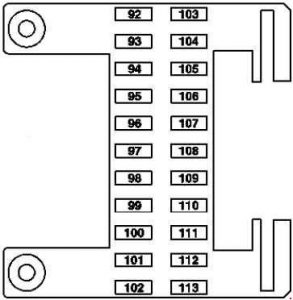

Cutia de siguranțe a bordului stâng

Cutia de siguranțe a bordului stâng
Mercedes-Benz S w221 – schema cutiei de siguranțe – bord stâng
Nr Descriere Amperaj [A]
92 Controler scaun față stânga 40
93 Unitate de control a sistemelor de reținere;

Versiune SUA:

Unitate de control a sistemului de detectare a masei (WSS).

 7,5
94 din anul 2009:

Cameră multifuncțională.

 5
95 – –
96 Unitate de control a monitorizării presiunii pneurilor [RDK] 5
97 W221:

Unitate de control a controller-ului audio/video (sistem de divertisment spate).

 7,5
98 Sistem de divertisment spate:

Player DVD (din 2009).

 7,5
99 din anul 2009:

Display COMAND;

Display SPLITVIEW.

 7,5
100 din anul 2009:

Unitate de control a interfeței multimedia

 5
101 Sistem de divertisment spate:

Display spate stânga;

Display spate dreapta.

 10
102 Controler scaun față drept 40
103 Unitate control ESP 7,5
104 Unitate control tuner audio 40
105 – –
106 Versiune japoneză:

Unitate control taxare electronică (ETC);

Valabil în Coreea de Sud din 1.9.10:

Conector TV/tuner ;

Se referă la navigație; din 2009:

Procesor navigație.

 1
107 Unitate control SDAR (radio satelitar SIRIUS) (W221 din 2009);

Radio cifral:

Unitate control Digital Audio Broadcasting;

Radio HD:

Unitate control tuner înaltă definiție.

 5
108 W221:

Unitate control climatizare spate

 5
109 W221:

Conector intermediar ventilator spate

 15
110 W221:

Controler scaun spate multiconfigurabil stânga;

Controler scaun spate multiconfigurabil dreapta.

 7,5
111 Scaun spate multiconfigurabil sau sistem de divertisment spate (model 221):

Unitate control RCP [HBF]

 5
112 W221; până în 2008:

Controler ușă față stânga;

Controler ușă față dreapta;

S 400 Hybrid:

Modul control față SAM cu siguranță și modul releu.

 5
113 S 400 Hybrid:

Unitate control convertor DC / DC

 5

Cutia de siguranțe a bordului dreapta

Cutia de siguranțe a bordului dreapta
Mercedes-Benz S w221 – schema cutiei de siguranțe – bord dreapta
Nr Descriere Amperaj [A]
70 C216:

Controler ușă dreapta;

W221:

Controler ușă față dreapta.

 40
71 Unitate control Keyless Go 15
72 S 400 Hybrid:

Separator pirotehnic

 7,5
73 Versiune japoneză:

Controler COMAND;

Sistem apel de urgență TELE AID (din 2009):

Unitate control sistem apel de urgență.

 5
74 Unitate control TLC [HDS] (închidere la distanță portbagaj) 30
75 S 400 Hybrid:

Unitate control sistem gestionare baterie;

Unitate control electronică de putere.

 10
76 S 400 Hybrid:

Releu pompă gol (+)

15
Valabil pentru modelul 221 cu motor 642.8:

Alimentare releu AdBlue ®.

 –
77 Sistem audio avansat:

Amplificator audio (din 2009).

 50
78 S 65 AMG cu motor 275:

Releu ventilator (din 2009);

Important în modelul 221 cu motor 642.8:

Alimentare releu AdBlue ® (din 2009).

 25
S 400 Hybrid, CL 63 AMG cu motor 157, 278:

Pompă circulare radiator aer comprimat (din 2009).

 15
79 Alarmă cu baterie suplimentară 7,5
80 C216:

Controler ușă stânga;

W221:

Controler ușă față stânga.

 40
81 C216:

Unitate control spate

 30
W221:

Controler ușă spate stânga

 40
82 C216:

Unitate control spate

 30
W221:

Controler ușă spate stânga

 40
83 Modul inteligent pentru DIRECT SELECT 40
84 Sistem audio avansat:

Procesor audio digital (din 2009).

 20
85 Valabil pentru AMG:

Barete iluminate (din 2009).

 10
86 – –
87 – –
88 – –
89 – –
90 Încălzitor staționar:

Încălzitor STH (model 216);

Încălzitor STH sau HB (model 221).

 20
91 Încălzitor staționar:

Receptor radio pentru telecomanda STH;

S 400 Hybrid:

Unitate control față SAM cu siguranță și modul releu.

 5

Cutia de siguranțe și releu spate

Cutia de siguranțe și releu spate
Mercedes-Benz S w221 – schema cutiei de siguranțe – compartiment spate
Nr Descriere Amperaj [A]
115 Geam spate încălzit 50
116 Valabil pentru motoarele 157, 275, 278:

Pompă de circulație a radiatorului aerului comprimat;

Se referă la motorul 156:

Pompă de circulație a lichidului de răcire al motorului;

S 400 Hybrid:

Pompă de circulație a electronicii de putere 2.

 10
117 Brichetă spate pentru trabucuri 15
118 Valabil pentru motorul 272, 273, 642:

Pompă combustibil (până în 2008);

Valabil pentru modelul 221 cu motor 629, 642:

Pompă combustibil (din 2009).

 30
S 400 Hybrid:

Pompă de circulație a electronicii de putere 1;

Valabil pentru modelul 642.8 și motorul 651 din 1.6.11:

Compresor al agentului frigorific cu magnet.

 15
119 Unitate de control centrală față 7,5
120 – –
121 Unitate de control a tunerului audio 10
122 Unitate de control COMAND 7,5
123 W221:

Înfășurător reversibil de tensiune de urgență dreapta

 40
124 W221:

Înfășurător reversibil de tensiune de urgență stânga

 40
125 până la 31.5.09:

Unitate de control a sistemului de comandă vocală (VCS)

 5
126 Unitate de control a panoului de control suspendat 25
127 Pompă lombară (din 2009);

Pompă pneumatică multiconfigurabilă a scaunului (Scaun multiconfigurabil față stânga/dreapta);

Pompă pneumatică pentru controlul dinamic al scaunului (Scaun multiconfigurabil dinamic stânga și dreapta).

 30
128 Valabil pentru motorul 275 (până în 2008):

Unitate de control a pompei de combustibil;

Valabil pentru motoarele 156, 157, 272, 273, 275, 276, 278, 642 (din 2009):

Unitate de control a pompei de combustibil.

 25
129 până în 2008 :

Unitate de control a panoului de control (trapă  glisantă
din sticlă);

din anul 2009:

Unitate de control UPCI (Universal Portable Cell Phone Interface).

 25
130 Controler frână electrică de parcare 30
131 Modul amplificator al antenei geamului spate 7,5
133 Unitate de control a recunoașterii remorcii;

Cameră spate (din 1.9.10).

 15
134 Conector portbagaj 15
135 Park Assist; până în 2008:

Unitate de control a senzorilor radar (SGR);

Unitate radar față cu rază scurtă;

Unitate radar spate cu rază scurtă;

DISTRONIC PLUS până la 31.8.10 sau Asistent pentru unghi mort sau Cruise Control adaptiv Plus Light:

Unitate de control a senzorilor radar (SGR) (din 2009);

PARKTRONIC sau Asistent pentru parcare Exclusive:

Unitate de control PTS.

 7,5
136 Valabil pentru modelul 221 cu motor 642.8:

Unitate de control  AdBlue ®.

 7,5
137 Cameră spate (din 1.9.10) 7,5
138 Procesor de navigație (din 2009) (până la 31.8.10);

Unitate de control a sistemului de legătură pentru apeluri de urgență (din 2009);

Versiune japoneză:

Conector TV/tuner (din 2009).

 5
139 Frigider pentru tetiera scaun spate 15
140 Brichetă spate cu conector iluminare scrumieră;

Conector 115 V (din 2009).

 15
141 Unitate control cameră spate 5
142 Unitate control sistem Parktronic (PTS);

Distronic Plus:

Unitate control senzori radar (SGR);

Valabil din 1.9.10 pentru DISTRONIC PLUS și Active Blind Spot Assist sau Active Lane Keeping Assist:

Unitate control sistem senzori video și radar.

 7,5
143 Controler scaune spate 25
144 Controler scaune spate 25
145 Unitate control recunoaștere remorcă (până în 2008);

Conector pentru cârlig remorcă (13 poli) (din 2009).

 20
146 Unitate control recunoaștere remorcă 25
147 până în 2008:

Unitate control TLC [HDS] (închidere la distanță portbagaj)

 30
148 până în 2008:

Unitate control universal portabil CTEL (UPCI [UHI])

 7,5
din anul 2009:

Trapă panoramică glisantă, circuit terminal 30 de conectare

 25
149 până în 2008:

Unitate control sistem comandă vocală (VCS [SBS])

 5
din anul 2009:

Modul control panoramic trapă glisantă

 25
150 Tuner combinat TV (analogic / digital);

Versiune japoneză:

Conector TV / tuner (din 2009).

 7,5
151 W221; până în 2008:

Controler frână electrică de parcare

 25
W221; din anul 2009:

Unitate control recunoaștere remorcă

 20
152 W221:

Modul amplificator antenă geam spate

 7,5
Conector 115 V:

Unitate control convertor DC / AC

 25
Relee
M Releu terminal 15
N Releu terminal 15R
O Releu priză alimentare
P. Releu încălzire geam spate
Q Valabil pentru motoarele 156, 157, 275, 278, 629:

Releu pompă circulantă

S 400 Hybrid:

Valabil pentru modelul 221.095 / 195:

Releu pompă circulantă electronică de putere 2
R Releu brichetă
S Releu pompă combustibil
Valabil pentru motorul 642.8 și motorul 651 din 1.6.11:

Conectat prin pompa combustibil:

Cuplaj magnetic compresor agent frigorific;

S 400 Hybrid:

Releu pompă circulantă electronică de putere 1.

Cutia de siguranțe internă (până în 2008)

Cutia de siguranțe internă (până în 2008)
Mercedes-Benz S – W221 – Schema cutiei de siguranțe – cutia de siguranțe internă
Nr Descriere Amperaj [A]
1 Demaror 400
2 Nu este valabil pentru motorul 642:

Alternator

 150
Valabil pentru motorul 642:

Alternator

 200
3 – 150
4 AAC cu control integrat al motorului ventilator suplimentar 150
5 Valabil pentru motorul 642:

Amplificator încălzire PTC

 200
6 Unitate control SAM față cu siguranță și modul releu 200
7 Unitate control ESP 40
8 Unitate control ESP 25
9 Unitate control SAM față cu siguranță și modul releu 20
10 Unitate control alimentare vehicul 7,5

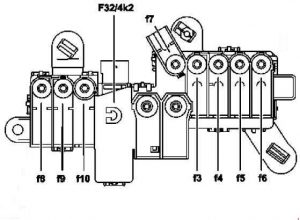

Cutia de siguranțe internă (din anul 2009)

Cutia de siguranțe internă (din anul 2009)
Mercedes-Benz S – W221 – Schema cutiei de siguranțe – cutia de siguranțe internă
Nr Descriere Amperaj [A]
3 Unitate control SAM spate cu siguranță și modul releu 150
4 Funcție ECO start/stop:

Releu funcție ECO start/stop;

S 400 Hybrid:

Controler cu convertor DC / DC;

Geam față încălzit:

Geam față încălzit.

 150
5 Valabil pentru modelul 221 (instalație electrică în vehicul de închiriat):

Unitate control multifuncțională vehicul (SVMCU [MSS]).

 40
S 400 Hybrid:

Pompă gol

 80
6 Cutia de siguranțe bord dreapta 80
7 Valabil pentru modelul 221 cu motor 629, 642, 651:

Amplificator încălzitor PTC;

Valabil pentru modelul 221
(Instalație electrică preliminară pentru vehicul de închiriat):

Unitate control multifuncțională vehicul (SVMCU [MSS]).

 150
8 Unitate control SAM față cu siguranță și modul releu 80
9 Cutia de siguranțe bord stânga 80
10 Unitate control SAM spate cu siguranță și modul releu 150

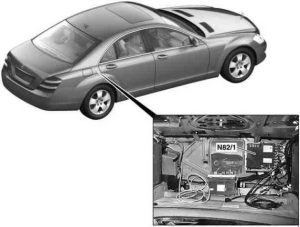

Cutia de siguranțe preliminară a compartimentului motor (până în 2008)

Cutia de siguranțe preliminară a compartimentului motor (până în 2008)
Mercedes-Benz S – w221 – schema cutiei de siguranțe – cutia de siguranțe preliminară a compartimentului motor
Nr Descriere Amperaj [A]
1 Cutia de siguranțe față
(prin rețeaua electrică de bord pirofuzibile)		 –
2 Unitate de control a geamului față încălzit 125
3 Cutia de siguranțe a bordului dreapta 80
4 Unitate de control SAM spate cu siguranță și modul releu 200
5 Unitate de control multifuncțională a vehiculului special (SVMCU [MSS]) 100
6 Unitate de control SAM spate cu siguranță și modul releu 150
7 Unitate de control SAM față cu siguranță și modul releu 100
8 Cutia de siguranțe a bordului stânga 80
9 Unitate de control SAM față cu siguranță și modul releu 5
10 C216:

Unitate de control a sistemului de conectare a apelurilor de urgență

 5

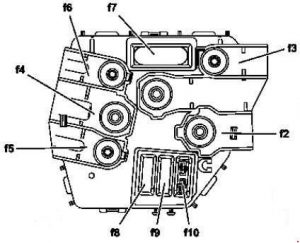

Cutia de siguranțe preliminară a compartimentului motor (din anul 2009)

Cutia de siguranțe preliminară a compartimentului motor (din anul 2009)
Mercedes-Benz S – w221 – schema cutiei de siguranțe – cutia de siguranțe preliminară a compartimentului motor
Nr Descriere Amperaj [A]
2 Alternator 460
3 Servosterzo elettroidraulico;

Valabil pentru modelul 221 cu motor 629, 642:

Stadiu de ieșire al timpului de aprindere.

 150
4 Cutie internă preliminară (neutilizată) –
5 AAC cu control integrat al motorului ventilator suplimentar 100
6 Unitate control SAM față cu siguranță și modul releu 150
7 Unitate control ESP  S 400 Hybrid:

Unitate control sistem frânare regenerativă.

 40
8 Unitate control ESP;

S 400 Hybrid:

Unitate control sistem frânare regenerativă.

 25
9 Unitate control SAM față cu siguranță și modul releu 25
10 Rezervă –

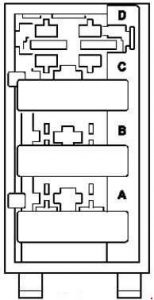

Bloc siguranțe AdBlue

Bloc siguranțe AdBlue
Mercedes-Benz S – W221 – Schema cutiei de siguranțe – bloc siguranțe AdBlue
Nr Descriere Amperaj[A]
A Unitate de control AdBlue® 7,5
B Circuit încălzire 1 20
C Circuit încălzire 1 20
D Rezervă –

Post correlati:

  1. Mercedes-Benz Classe E w124 (E300 Turbodiesel) – cutia de siguranțe
  2. Mercedes-Benz Citan W415 (2012-2018) – cutia de siguranțe
  3. Mercedes-Benz CLS x218 (2010-2017) – cutia de siguranțe
  4. Mercedes-Benz SLK R171 (2004-2010) – cutia de siguranțe
  5. Mercedes-Benz Classe E W124 (1985-1996) – cutia de siguranțe
  6. Mercedes Classe C W204 (2007-2014) – baterii
  7. Mercedes Viano (W639) (2003-2010) – baterii
  8. Mercedes-Benz E-Class W123 (1976-1985) – cutia de siguranțe
Leggere  Mercedes CLA I (C117) (din 2013) – baterii
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
