Mercedes CLS C218 (2010-2017) – cutia de siguranțe
Mercedes-Benz CLS C218 (2010-2017) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Mercedes CLS C218 (2010-2017) este siguranța 9 în cutia de siguranțe din compartiment motor.

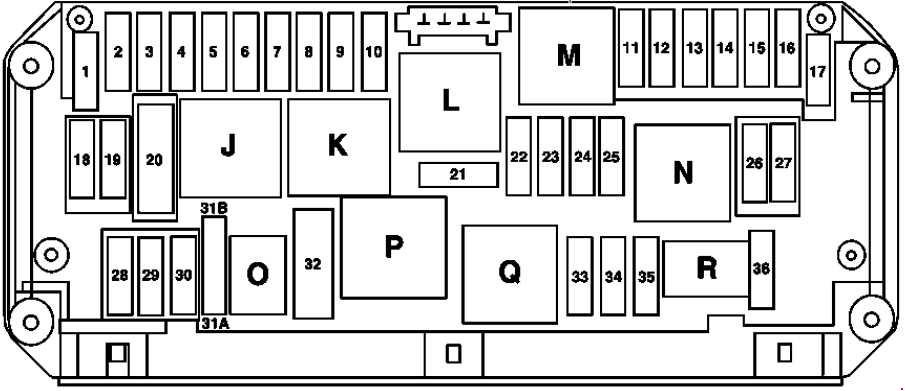

Cutia de siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 25 | Unitate de control electronică
a programului de stabilitate; Unitate de control electronică premium a programului de stabilizare a traiectoriei; Motor ventilator Regulator ventilator. |
| 2 | 30 | Controler uși față stânga |
| 3 | 30 | Controler uși față dreapta |
| 4 | 20 | Motor 157:
Unitate de control sistem alimentare. |
| 5 | 7,5 | Set de semnalizatoare;
Unitate de control SAM spate cu siguranță și modul releu; Comutator lumini exterioare. |
| 6 | 10 | Referitor la motorul diesel:
unitate de control CDI. |
| Referitor la motorul pe benzină:
unitate de control ME-SFI. |
||
| 7 | 20 | Releu 50 demaror |
| 8 | 7,5 | Unitate de control suplimentară sistem menținere |
| 9 | 15 | La consola centrală |
| 10 | 30 | Motor ștergător |
| 30 | Activat de releul de încălzire
poziție oprire a ștergătoarelor; Încălzire poziție oprire a ștergătoarelor. |
|
| 11 | 7,5 | Display;
Audio/COMAND; Panou control Audio/COMAND. |
| 12 | 7,5 | Climatizare automată și unitate de control;
Panou control panou superior; Buton mod cutie automată; Grup butoane suspensie. |
| 13 | 7,5 | Modul control modul tub volan;
Cameră multifuncțională; Cameră multifuncțională stereo. |
| 14 | 7,5 | Unitate de control electronică
a programului de stabilitate; Unitate de control electronică premium a programului de stabilitate. |
| 15 | 7,5 | Unitate de control suplimentară sistem menținere |
| 16 | 5 | Motor 157:
INTERFAȚĂ DIRECT SELECT |
| 17 | 30 | Trapă electrică din sticlă;
Panou control. |
| 18 | 7,5 | Ceas analogic;
Releu rezervă. |
| 19 | 20 | Unitate de control electronică pentru blocarea aprinderii |
| 20 | 40 | Unitate de control electronică
a programului de stabilitate; Unitate de control electronică premium a programului de stabilitate. |
| 21 | 7,5 | Comutator lumină de stop;
Comutator lampă în compartimentul pentru obiecte; Recunoaștere ocupare scaun față partea pasagerului și unitate de control sistem detectare masă ACSR (WSS). |
| 22 | 15 | Motor ventilator pentru motor cu ardere internă și
climatizare cu control integrat; Referitor la motorul diesel: unitate de control CDI; Cuplaj circuit 87; Referitor la motorul pe benzină: unitate de control ME-SFI; Cuplaj circuit 87 M2e; Valabil pentru motor 276: actuator lamele radiator. |
| 23 | 20 | Valabil pentru motor pe benzină:
cuplaj circuit 87 M1i; Referitor la motorul diesel: unitate de control CDI; Cuplaj circuit 87. |
| 24 | 15 | Valabil pentru motor diesel:
cuplaj de legătură, circuit 87; Motor 157, 276, 278: cuplaj de legătură, circuit 87 M1e. |
| 25 | 15 | Valabil pentru motor diesel:
senzor de oxigen înainte de catalizator. |
| Referitor la motorul pe benzină:
unitate de control ME-SFI. |
||
| 26 | 20 | Radio;
Radio cu sistem pilot automat; Unitate de control COMAND. |
| 27 | 7,5 | Referitor la motorul pe benzină:
unitate de control ME-SFI. |
| 7,5 | Referitor la motorul diesel:
Controler CDI; Unitate de control electronică pentru blocarea aprinderii. |
|
| 28 | 7,5 | Set de semnalizatoare |
| 29 | 10 | Grup far față dreapta |
| 30 | 10 | Grup far față stânga |
| 31A | 15 | Activat de releul claxonului:
Claxon stânga și dreapta. |
| 31B | 15 | Activat de releul claxonului:
Claxon stânga și dreapta. |
| 32 | – | Releu injecție secundară aer |
| 33 | 10 | Controler integrat pentru controlul cutiei de viteze |
| 34 | 7,5 | Unitate de control a sistemului de alimentare |
| 35 | – | – |
| 36 | 7,5 | Unitate de control a asistenței pentru vedere pe timp de noapte;
Unitate de control DISTRONIC. |
| Releu |
||
| J | Releu circuit 15 | |
| K | Releu terminal 15R | |
| L | Releu încălzire ștergător în staționare | |
| M | Releu 50 demaror | |
| N | Circuit motor 87 releu | |
| O | Releu claxon | |
| P. | – | |
| Q | Releu de rezervă | |
| R | Releu circuit șasiu 87 | |

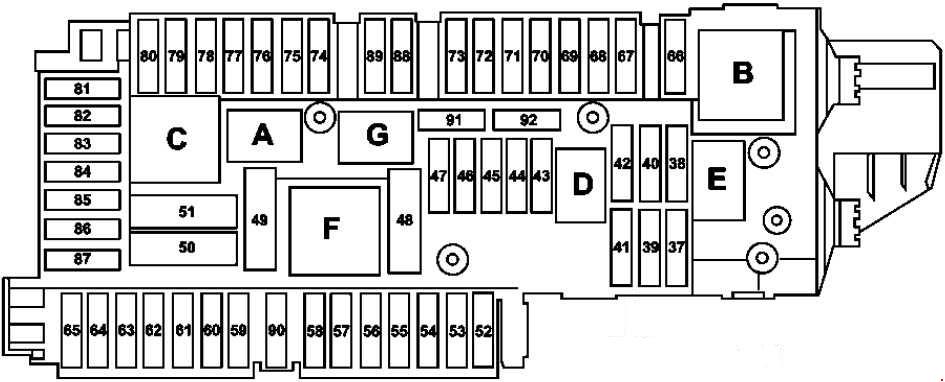

Cutia de siguranțe în portbagaj
| Nr | Amperi [A] | Descriere |
| 37 | 7,5 | Scaun partea șoferului Electromagnet poggiatesta NECK-PRO;
Scaun față partea pasagerului Electrovalvă poggiatesta NECK-PRO. |
| 38 | 15 | Shooting Brake:
Conectat prin releu ștergător lunetă; Motor ștergător portbagaj spate. |
| 39 | 30 | Valabil pentru vehicule cu volan pe partea stângă:
Controler uși spate stânga. Valabil pentru vehicule cu volan pe partea dreaptă: Controler uși față stânga. |
| 40 | – | – |
| 41 | 30 | Valabil pentru vehicule cu volan pe partea stângă:
Controler uși față dreapta; Valabil pentru vehicule cu volan pe partea dreaptă: Controler uși spate dreapta. |
| 42 | 25 | Unitate control sistem alimentare |
| 43 | 7,5 | Valabil până la 31.08.2014:
Modul comunicare servicii telematice (Informații trafic în timp real). Valabil din 01.09.2014: Unitate control monitorizare presiune în pneuri. |
| 44 | 30 | Comutator reglare scaun față partea pasagerului |
| 45 | 30 | Comutator reglare scaun partea șoferului |
| 46 | 7,5 | Sirena de alertă (monitorizare internă)
Protecție internă și unitate control sistem protecție împotriva remorcării (monitorizare internă) Coupe: M1, AM, CL [ZV] și amplificator antenă KEYLESS-GO Shooting Brake: Amplificator antenă lunetă 1; Valabil pentru motoarele 157, 276, 278 și versiunea USA: Releu pompă circulație lichid răcire. |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupe:
Activat de releul încălzire lunetă: Încălzire lunetă Shooting Brake: Activat de releul încălzire lunetă: Amplificator antenă lunetă 1. |
| 50 | 50 | Retractor centură de siguranță față dreapta |
| 51 | 50 | Retractor centură de siguranță față stânga |
| 52 | – | – |
| 53 | 30 | Unitate control recunoaștere remorcă |
| 54 | 15 | Unitate control recunoaștere remorcă |
| 55 | – | – |
| 56 | 15 | Presiune remorcă |
| 57 | 25 | Unitate control recunoaștere remorcă |
| 58 | 25 | Unitate control recunoaștere remorcă |
| 59 | 7,5 | Bara față stânga:
Senzor DISTRONIC (DTR); Bara față dreapta: Senzor DISTRONIC (DTR); Bara spate stânga senzor radar (asistent activ pentru unghi mort); Bara spate dreapta senzor radar (asistent activ pentru unghi mort); Bara spate stânga senzor radar inteligent (asistent pentru unghi mort); Senzor radar inteligent bara spate dreapta (asistent pentru unghi mort). |
| 60 | 7,5 | Pompă pneumatică multitură cu scaun |
| 30 | Pompă pneumatică activă cu scaun multitură | |
| 61 | 40 | Coupe:
Controler capotă portbagaj (KDS); Shooting Brake: Controler portellone ridicabil. |
| 62 | 25 | Unitate control scaun partea șoferului |
| 63 | 25 | Controler încălzire scaun spate |
| 64 | 25 | Unitate control scaun față partea pasagerului |
| 65 | 7,5 | Până la 31.05.2012:
Controler încălzire volan; Din 01.06.2012: Controler modul tub volan. |
| 66 | 7,5 | Motor ventilator spate |
| 67 | 40 | Unitate de control a amplificatorului sistemului audio |
| 68 | 15 | Unitate de control AIRmatic |
| 69 | 25 | Amplificator al difuzoarelor spate joase |
| 70 | 5 | Unitate de control a monitorizării presiunii în pneuri
Valabil din 01.09.2014 cu motor 157, 276, 278: Releu al pompei de circulație a lichidului de răcire. |
| 71 | 15 | Presiune interior vehicul, față |
| 72 | 15 | Presiune portbagaj |
| 73 | 5 | Valabil cu motor 157:
Unitate de control a modului de transmisie. Receptor staționar al telecomenzii a încălzitorului radio. |
| 74 | 15 | Unitate de control KEYLESS-GO
Valabil din 01.09.2014: Far față stânga; Grup far față dreapta. |
| 75 | 20 | Grup încălzitor staționar
Valabil din 01.09.2014: Far față stânga; Far față dreapta, |
| 76 | 15 | Presiune consola centrală spate |
| 77 | 7,5 | Unitate de control a sistemului de detectare a masei (WSS);
Procesor navigație. |
| 78 | 7,5 | Unitate de control a interfeței multimedia |
| 79 | 5 | Unitate de control a sistemului de senzori video și radar;
Valabil din 01.09.2014 cu pachet asistență la condus Plus: Unitate de control a senzorilor radar; Unitate de control a șasiului. |
| 80 | 5 | Unitate de control a sistemului de parcare |
| 81 | 5 | Amplificator/compensator antenă sistem telefonie mobilă;
Conector electric telefon mobil. |
| 82 | 7,5 | Regulator ventilator ventilație scaun față stânga;
Regulator ventilator ventilație scaun față dreapta. |
| 83 | 7,5 | Cameră marșarier;
Procesor navigație; Unitate de control a sistemului de apel de urgență. |
| 84 | 5 | Controler inversat al camerei marșarier;
Modul de alimentare al camerei marșarier; Cameră SDAR; Controler Digital Audio Broadcasting. |
| 85 | 7,5 | Tuner TV (analogic/digital);
Tuner televiziune digitală. |
| 86 | – | – |
| 87 | 7,5 | Unitate de control a sistemului de apeluri de urgență;
Valabil până la 31.08.2014 cu motor 157, 276, 278: Releu al pompei de circulație a lichidului de răcire; Valabil până la 31.05.2016 cu Live Traffic Information sau sistem de apeluri de urgență eCall Europe: Modul de comunicare al serviciilor telematice; Valabil din 01.06.2016: Centrala de control HERMES; Valabil din 01.06.2016 cu telefonie Comfort și cu control la distanță pentru încălzitorul staționar: Comutator antenă pentru încălzitor telefonic și staționar. |
| 88 | 15 | Modul inteligent servo pentru DIRECT SELECT |
| 89 | 30 | Unitate de control recunoaștere remorcă;
Motor 157: Unitate de control a sistemului de alimentare. |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Unitate de control KEYLESS-GO |
| Releu | ||
| A | Releu circuit 15 | |
| B | Releu circuit 15R (1) | |
| C | Releu încălzire lunetă | |
| D | Referitor la motor diesel:
Releu pompă combustibil |
|
| E | Shooting Brake:
Releu ștergător parbriz; Memorie electric reglabilă a scaunelor față: Releu reglaj scaun. |
|
| F | Releu circuit 15R (2) | |

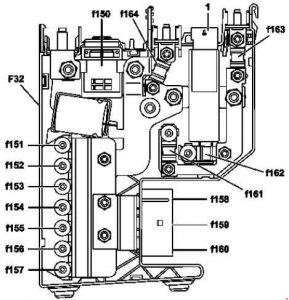

Cutia de siguranțe prefuzibile față
Senzo ECO start / stop
ECO start/stop
| Nr | Amperi [A] | Descriere |
| 150 | – | Funcție ECO start/stop:
Siguranță pirotehnică 150. |
| 151 | 60 | Unitate de control electrică a asistenței la direcție |
| 152 | 60 | Unitate de control SAM față cu siguranță și
modul releu. |
| 153 | 100 | – |
| 154 | 100 | Motor ventilator pentru motorul cu ardere internă și climatizare
cu control integrat (M4/7) |
| 155 | 150 | Referitor la motorul diesel:
Amplificator al încălzitorului PTC. |
| 156 | – | – |
| 157 | 150 | Unitate de control SAM față cu siguranță și
modul releu. |
| 158 | 50 | Valabil pentru vehicule cu volan pe partea șoferului:
Regulator ventilator; Referitor la vehiculele cu volan pe partea pasagerului fără DISTRONIC PLUS sau fără motor 157: Unitate de control electronică a programului de stabilitate; Valabil pentru vehicule cu volan pe partea pasagerului cu DISTRONIC PLUS sau cu motor 157: Unitate de control electronică premium a programului de stabilitate. |
| 159 | 50 | Referitor la vehiculele cu volan pe partea pasagerului
fără DISTRONIC PLUS sau fără motor 157: Unitate de control electronică a programului de stabilizare a traseului; Referitor la vehiculele cu volan pe partea pasagerului cu DISTRONIC PLUS sau cu motor 157: Unitate de control electronică premium a programului de stabilitate electronică. |
| 160 | 60 | Releu AlRmatic |
| 161 | – | – |
| 162 | 100 | Unitate de control SAM față cu siguranță și
modul releu. |
| 163 | 150 | Fără funcție ECO start/stop:
Unitate de control SAM spate cu siguranță și modul releu |
| 164 | 100 | Fără ECO start/stop:
Unitate de control SAM spate cu siguranță și modul releu |
Releu al pompei de circulație a lichidului de răcire
Releu AIRMATIC
Panoul cutiei de siguranțe de la bord
| Descriere | Amperi [A] |
| Protejează conexiunea dintre bateria auxiliară și unitatea de control electronic a blocului de aprindere și unitatea de control SAM față (pentru motor 276 din 01.09.2014 sau cu motor 274) | 5 |
Releu și siguranță adițională a bateriei
| Nr | Descriere |
| F96 | Siguranță suplimentară 30 în circuitul bateriei |
| K114 | Releu suplimentar al bateriei cu funcție ECO start/stop |
