Schema cutiei de siguranțe și relee – Mercedes-Benz E-Klasse W123

Se referă la vehiculele produse în anii:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985.

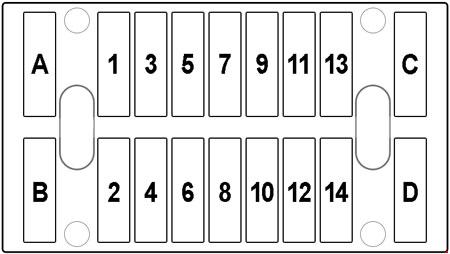

Cutia de siguranțe

Număr	Amperaj [A]	Descriere
A	16	Macara geam (față dreapta/spate stânga)
b	16	Macara geam (față stânga/spate dreapta)
C	16	Ventilator auxiliar, căldură reziduală a motorului cu combustie  (123 545  ?? 00)
	25	Ventilator auxiliar, încălzire staționară, căldură reziduală a motorului cu combustie  (123 545  ?? 00)
D	16	Trapă
1	8	Lumini de poziție și spate partea dreaptă, număr/indicator/comutator avertizare pericol/control încălzire și ventilare (comutatoare basculante/indicator schimbare/radio electronică) iluminare, dispozitiv curățare faruri  (123 545: 0200, 0500) , lumini contur laterale (123 545 0100 ) , semnal acustic avertizare  (123 545: 0400, 0800)
2	8	Ceas, lumină portbagaj, diagnosticare, lumină plafon față și spate, sistem avertizare pericol, terminal monitor avertizare 5/SF, antenă automată, blocare spătar scaun valve comutare, oglindă cosmetică iluminată, lumină staționare stânga și dreapta  (123 545 0100) , Radio electronică, Releu II Macara geam Terminal 86+87  (123 545: 0200, 0500)
3	8	Lumini de poziție și faruri de drum stânga
4	8	Brichetă , iluminare compartiment mănuși, radio, oglindă exterioară  (123 545: 0800, 1100)
	16	Încălzitor scaune față, Brichetă, Iluminare compartiment, Radio, Oglindă exterioară  (123 545: 0800, 1100)

5	8	123 545 0100: Comutator compresor aer condiționat, stabilizarea regimului la ralanti a valvei de suprapresiune 123 545: 0200, 0500:  Lumină de ceață 123 545  ?? 00: Lumină de ceață, lumină de ceață spate
6	16	Perie și ștergător parbriz, claxon optic, grup de curățare faruri releu  (123 545: 0200, 0500)
7	8	Faruri de drum dreapta, indicator faruri de drum  (123 545: 0100, 0200)
8	16	Motor ventilator, compresor aer condiționat, supapă de comutare, stabilizarea regimului la ralanti  (123 545: 0400, 0500, 0600, 0800) , control aer condiționat al pompei de circulație  (123 545: 0400, 0500) , căldură reziduală a motorului cu ardere internă  (123 545  ?? 00) 123 545: 0100, 0200: Lunetă încălzită
	25	123 545: 0100, 0200: Lunetă încălzită, lunetă încălzită 123 545  ?? 00: Sistem aer condiționat, motor ventilator, compresor aer condiționat, stabilizarea regimului la ralanti a valvei de comutare, control aer condiționat al pompei de circulație, căldură reziduală a motorului cu ardere internă
9	8	Faruri de drum stânga, indicator faruri de drum  (123 545: 0400, 0500, 0600, 0800, 1100)
10	16	Lunetă încălzită, încălzire staționară spate  (123 545: 1100,  ?? 00) , Ventilator motor cu ambreiaj electromagnetic  (123 545: 0400, 0500,  ?? 00) 123 545: 0100, 0200: Motor ventilator
	25	123 545: 0100, 0200: Încălzire scaun spate, Încălzire lunetă, Încălzire staționară spate  (123 545: 1100,  ?? 00) , Ventilator motor cu ambreiaj electromagnetic  (123 545: 0400, 0500,  ?? 00)
11	8	Faruri de întâlnire dreapta, lumină de ceață
12	8	Lampă stop, semnalizator direcție, grup instrumente, pilot automat, bornă 86 releu geamuri electrice, turometru, bornă 86 releu ventilator auxiliar  (123 545: 0100, 0200, 0400) , unitate control/supapă apă încălzire pentru sistem aer condiționat  (123 545 0400) , stabilizarea regimului la ralanti a valvei de comutare  (123 545 0200) , compresor aer condiționat  (123 545 0200) , Releu II Geamuri electrice Terminal 87 la  (123 545: 0200, 0500) , Aer condiționat  (123 545  ?? 00)
13	8	Faruri de întâlnire stânga
14	8	Lampă rezervă, bornă monitor avertizare 8/15, control emisii, claxon, trompe, protecție suprasarcină, cutie automată, bornă 86 releu ventilator auxiliar, unitate control/pompă apă/și supapă apă încălzire sistem aer condiționat, încălzitor carburator  (123 545: 0100, 0200,  ?? 00) , bornă 15 căldură reziduală motor cu ardere internă  (123 545  ?? 00) , indicator temperatură exterioară  (123 545  ?? 00) , supapă de aerisire cameră plutitoare  (123 545  ?? 00) , întrerupere regim ralanti – supape de deconectare
