Mazda CX-3 (2015-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda CX-3 (2015-2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Mazda CX-3
Se referă la vehiculele produse în anii:
2015.
Pentru Brichetă (prize de alimentare) este responsabilă siguranța 5 din cutia de siguranțe din compartimentul pasagerilor.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția diverselor circuite |
| 2 | 7,5 A | Sistem de control al motorului |
| 3 | 10 A | Trapă |
| 4 | 15 A | Lumină interioară |
| 5 | 7,5 A | Sistem de control al motorului |
| 6 | 15 A | Sistem audio |
| 7 | 10 A | Bord instrumente |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | Set de semnalizatoare (unele modele) |
| 10 | 7,5 A | Sistem audio |
| 11 | 15 A | Sistem de control al motorului |
| 12 | 15 A | Sistem de control al motorului |
| 13 | 15 A | Sistem de control al motorului |
| 14 | 25 A | Sistem audio |
| 15 | 7,5 A | Climatizare (unele modele) |
| 16 | 15 A | Sistem de control al cutiei (unele modele) |
| 17 | 15 A | Sistem de control al cutiei (unele modele) |
| 18 | 25 A | Încuietori electrice ale ușilor |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem de control al motorului |
| 21 | 20 A | Lumini spate;
Lumini număr înmatriculare; Lumini de poziție. |
| 22 | — | — |
| 23 | 25 A | Lumină interioară |
| 24 | 15 A | Proiectoare de ceață față (unele modele) |
| 25 | 20 A | Spălător faruri (unele modele) |
| 26 | 10 A | Lumini de stop;
Lumină spate proiectoare de ceață (unele modele). |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stânga) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem control dinamic al stabilității (unele modele). |
| 30 | 15 A | Lumini de avarie;
Semnalizatoare. |
| 31 | 15 A | Sistem de alimentare (unele modele) |
| 32 | 25 A | Încălzitor combustibil (unele modele) |
| 33 | 20 A | Ștergător față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem control dinamic al stabilității (unele modele). |
| 38 | 20 A | Sistem control motor (unele modele) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Ventilator răcire (unele modele) |
| 42 | 40 A | Sistem control motor |
| 43 | 60 A | Sistem asistență la direcție (unele modele) |
| 44 | 40 A | Dezaburire lunetă spate |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem control motor (unele modele) |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | Pentru protecția mai multor circuite (unele modele) |

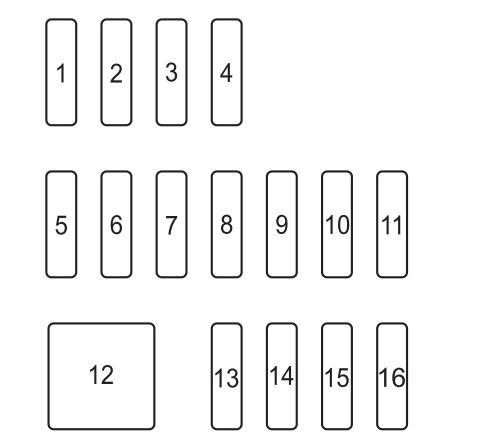

Compartiment pasageri
Cutia de siguranțe se află pe partea stângă a vehiculului, sub bord, lângă ușă.
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Prize accesorii |
| 6 | — | — |
| 7 | 7,5 A | Indicator cutie automată (unele modele) |
| 8 | 7,5 A | Alimentare oglinzi laterale |
| 9 | — | — |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și spălător faruri lunetă spate |
| 12 | — | — |
| 13 | — | — |
| 14 | 15 A | Bloc electronic al volanului |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezghețător oglinzi laterale (unele modele) |
Mazda CX-3 (2016) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Mazda CX-3 (2016) este siguranța 5 în panoul siguranțelor din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 2 | ENGINE IG1 | 7,5 | Sistem de control al motorului |
| 3 | SUNROOF | 10 | Trapă * |
| 4 | INTERIOR | 15 | Lumină internă |
| 5 | ENG + B | 7,5 | Sistem de control al motorului |
| 6 | AUDIO2 | 15 | Instalație audio |
| 7 | METER1 | 10 | Instrumentație |
| 8 | SRS1 | 7,5 | Sistem airbag |
| 9 | METER2 | 7,5 | Instrumentație * |
| 10 | RADIO | 7,5 | Instalație audio |
| 11 | ENGINE3 | 15 | Sistem de control al motorului |
| 12 | ENGINE1 | 15 | Sistem de control al motorului |
| 13 | ENGINE2 | 15 | Sistem de control al motorului |
| 14 | AUDIO1 | 25 | Instalație audio |
| 15 | A / C MAG | 7,5 | Climatizare* |
| 16 | AT PUMP | 15 | Sistem de control al punții motor * |
| 17 | AT | 15 | Sistem de control al punții motor * |
| 18 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 19 | H / L RH | 20 | Far (dreapta) |
| 20 | ENg + B2 | 7,5 | Sistem de control al motorului |
| 21 | TAIL | 20 | Lumini spate;
Iluminare plăcuță; Lumini de poziție. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Lumină internă |
| 24 | FOG | 15 | Proiectoare de ceață* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Lumină de stop |
| 27 | HORN | 15 | Claxon |
| 28 | H / L LH | 20 | Far (stânga) |
| 29 | ABS / DSC S. | 30 | ABS;
Sistem de control dinamic al stabilității *. |
| 30 | HAZARD | 15 | Lumini de urgență;
Scrumieră; Semnalizatoare. |
| 31 | FUEL PUMP | 15 | Sistem de alimentare |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Ștergător parbriz |
| 34 | CABIN+B | 50 | Pentru protecția mai multor circuite |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Sistem de control dinamic al stabilității *. |
| 38 | EVVT | 20 | Sistem de control al motorului * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Ventilator răcire |
| 42 | ENG.MAIN | 40 | Sistem de control al motorului |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Dezghețare lunetă |
| 45 | IG2 | 30 | Pentru protecția mai multor circuite |
| 46 | INJECTOR | 30 | Sistem de control al motorului |
| 47 | HEATER | 40 | Climatizare |
| 48 | P.WINDOW1 | 30 | Geamuri electrice |
| 49 | DCDC DE | 40 | – |
| * Unele modele | |||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Priză accesoriu |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicator cutie automată * |
| 8 | MIRROR | 7,5 | Control oglindă |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Geamuri electrice |
| 11 | R.WIPER | 15 | Ștergător și spălător lunetă |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Încălzire scaune * |
| 16 | M.DEF | 7,5 | Dezaburire oglindă * |
| * Unele modele | |||
Mazda CX-3 (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Mazda CX-3 (2017) este siguranța 5 în bloc siguranțe din stânga.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | C / U IG1 | 15 | Pentru protecția mai multor circuite |
| 2 | ENGINE IG1 | 7,5 | Sistem de control motor |
| 3 | SUNROOF | 10 | Trapă * |
| 4 | INTERIOR | 15 | Iluminare interioară |
| 5 | ENG + B | 7,5 | Sistem de control motor |
| 6 | AUDIO2 | 15 | Sistem audio |
| 7 | METER1 | 10 | Instrumentație |
| 8 | SRS1 | 7,5 | Sistem airbag |
| 9 | METER2 | 7,5 | Instrumentație * |
| 10 | RADIO | 7,5 | Sistem audio |
| 11 | ENGINE3 | 15 | Sistem de control motor |
| 12 | ENGINE1 | 15 | Sistem de control motor |
| 13 | ENGINE2 | 15 | Sistem de control motor |
| 14 | AUDIO1 | 25 | Sistem audio |
| 15 | A / C MAG | 7,5 | Climatizare* |
| 16 | AT PUMP | 15 | Sistem de control punte motor * |
| 17 | AT | 15 | Sistem de control punte motor * |
| 18 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 19 | H / L RH | 20 | Far (dreapta) |
| 20 | ENg + B2 | 7,5 | Sistem de control motor |
| 21 | TAIL | 20 | Faruri spate;
Iluminare număr înmatriculare; Lumini de poziție. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Iluminare interioară |
| 24 | FOG | 15 | Proiectoare de ceață* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Lumină de stop |
| 27 | HORN | 15 | Claxon |
| 28 | H / L LH | 20 | Far (stânga) |
| 29 | ABS / DSC S. | 30 | ABS;
Sistem de control dinamic al stabilității *. |
| 30 | HAZARD | 15 | Lumini de urgență;
Scrumieră; Semnalizatoare. |
| 31 | FUEL PUMP | 15 | Sistem de alimentare |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Ștergător parbriz față |
| 34 | CABIN+B | 50 | Pentru protecția diverselor circuite |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Sistem de control dinamic al stabilității *. |
| 38 | EVVT | 20 | Modul control motor * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Ventilator răcire |
| 42 | ENG.MAIN | 40 | Sistem de control motor |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Dezaburire lunetă |
| 45 | IG2 | 30 | Pentru protecția diverselor circuite |
| 46 | INJECTOR | 30 | Sistem de control motor |
| 47 | HEATER | 40 | Climatizare |
| 48 | P.WINDOW1 | 30 | Geamuri electrice |
| 49 | DCDC DE | 40 | – |
| * Unele modele | |||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Priză accesoriu |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicator cutie automată * |
| 8 | MIRROR | 7,5 | Control oglindă |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Ferestre electrice |
| 11 | R.WIPER | 15 | Ștergător și spălător lunetă |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Încălzire scaune * |
| 16 | M.DEF | 7,5 | Dezghețare oglindă * |
| * Unele modele | |||
Schema cutiei de siguranțe și relee – Mazda CX-3
Se referă la vehiculele produse la Aach:
2018.
Pentru Brichetă (prize de alimentare) este responsabilă siguranța 5 din cutia de siguranțe din compartimentul pasagerilor.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția diverselor circuite |
| 2 | 7,5 A | Sistem control motor |
| 3 | 10 A | Trapă (unele modele) |
| 4 | 15 A | Lumină interioară |
| 5 | 7,5 A | Sistem control motor |
| 6 | 15 A | Sistem audio |
| 7 | 10 A | Bord instrumente |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | Set semnalizatoare (unele modele) |
| 10 | 7,5 A | Sistem audio |
| 11 | 15 A | Sistem control motor |
| 12 | 15 A | Sistem control motor |
| 13 | 15 A | Sistem control motor |
| 14 | 25 A | Sistem audio |
| 15 | 7,5 A | Climatizare (unele modele) |
| 16 | 15 A | Sistem control cutie (unele modele) |
| 17 | 15 A | Sistem control cutie (unele modele) |
| 18 | 25 A | Încuietori electrice uși |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem control motor |
| 21 | 20 A | Lumini spate;
Iluminare plăcuță înmatriculare; Lumini de parcare. |
| 22 | 15 A | Volan încălzit (unele modele) |
| 23 | 25 A | Lumină interioară |
| 24 | 15 A | Proiectoare de ceață (unele modele) |
| 25 | 20 A | — |
| 26 | 10 A | Lumină de stop |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stânga) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem control dinamic al stabilității (unele modele). |
| 30 | 15 A | Lumini de avarie;
Semnalizatoare. |
| 31 | 15 A | Sistem de alimentare |
| 32 | 25 A | — |
| 33 | 20 A | Ștergător parbriz față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem control dinamic al stabilității (unele modele). |
| 38 | 20 A | Sistem control motor (unele modele) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Ventilator răcire |
| 42 | 40 A | Sistem control motor |
| 43 | 60 A | — |
| 44 | 40 A | Dezghețător lunetă |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem control motor |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | — |
Compartiment pasageri
Cutia de siguranțe se află pe partea stângă a vehiculului, sub bord, lângă ușă.
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Prize accesorii |
| 6 | — | — |
| 7 | 7,5 A | Indicator schimbare treaptă AT (unele modele) |
| 8 | 7,5 A | Alimentare oglinzi laterale |
| 9 | — | — |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și spălător lunetă |
| 12 | 30 A | Scaun electric (unele modele) |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Loc șezut (unele modele) |
| 16 | 7,5 A | Dezghețare oglinzi (unele modele) |
Schema cutiei de siguranțe și relee – Mazda CX-3
Se referă la vehiculele produse în anii:
2019.
Pentru brichetă (prize de alimentare) este responsabilă siguranța 5 din cutia de siguranțe din habitaclu.
Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția mai multor circuite |
| 2 | 7,5 A | Sistem control motor |
| 3 | 10 A | Trapă (unele modele) |
| 4 | 15 A | Lumină interior;
Sistem audio. |
| 5 | 7,5 A | Sistem control motor |
| 6 | 15 A | Sistem control motor |
| 7 | 10 A | Bord instrumente |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | — |
| 10 | 7,5 A | Sistem amplificare audio |
| 11 | 15 A | Sistem control motor |
| 12 | 15 A | — |
| 13 | 15 A | Sistem control motor |
| 14 | 25 A | Sistem amplificare audio |
| 15 | 7,5 A | Climatizare |
| 16 | 15 A | — |
| 17 | 15 A | Sistem control cutie |
| 18 | 25 A | Încuietori electrice uși |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem control motor |
| 21 | 20 A | Lumini spate;
Iluminare plăcuță; Lumini de poziție. |
| 22 | 15A/20A | Volan încălzit (unele modele);
Far (unele modele). |
| 23 | 25 A | Lumină interior |
| 24 | 15 A | Proiectoare de ceață (unele modele) |
| 25 | 20 A | — |
| 26 | 10 A | Lumină de stop |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stânga) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 30 | 15 A | Lumini de avarie;
Semnalizatoare. |
| 31 | 15 A | Sistem de alimentare |
| 32 | 25 A | — |
| 33 | 20 A | Ștergător parbriz față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | Frână electrică de parcare (stânga) |
| 36 | 30 A | — |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 38 | 20 A | Sistem de control al motorului |
| 39 | — | — |
| 40 | 30 A | Frână electrică de parcare (dreapta) |
| 41 | 40 A | Ventilator răcire |
| 42 | 40 A | Sistem de control al motorului |
| 43 | 60 A | — |
| 44 | 40 A | Dezghețător lunetă spate |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem de control al motorului |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | — |
Habitaclu
Cutia de siguranțe se află pe partea stângă a vehiculului, sub bord, lângă ușă.
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | Sistem amplificare audio |
| 4 | 10 A | Sistem încălzire volan |
| 5 | 15 A | Prize accesorii |
| 6 | — | — |
| 7 | 7,5 A | Indicator schimbare treaptă cutie automată |
| 8 | 7,5 A | Alimentare oglinzi laterale |
| 9 | — | — |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și spălător lunetă spate |
| 12 | 30 A | Scaun electric |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Loc șezut |
| 16 | 7,5 A | Dezaburire oglinzi |
Mazda CX-3 – schema cutiei de siguranțe
Anul producției: 2020.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția diverselor circuite |
| 2 | 7,5 A | Sistem de control al motorului |
| 3 | 10 A | Trapă (unele modele) |
| 4 | 15 A | Lumină interioară, sistem audio |
| 5 | 7,5 A | Sistem de control al motorului |
| 6 | 15 A | Sistem de control al motorului |
| 7 | 10 A | Bord |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistem de amplificare |
| 11 | 15 A | Sistem de control al motorului |
| 12 | 15 A | – |
| 13 | 15 A | Sistem de control al motorului |
| 14 | 25 A | Sistem de amplificare |
| 15 | 7,5 A | Climatizare |
| 16 | 15 A | – |
| 17 | 15 A | Sistem de control al cutiei |
| 18 | 25 A | Încuietori electrice ale ușilor |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem de control al motorului |
| 21 | 20 A | Lumini spate;
Iluminare număr de înmatriculare; Lumini de parcare. |
| 22 | 15 A / 20 A | Volan încălzit (unele modele) ;
Far (unele modele). |
| 23 | 25 A | Lumină interioară |
| 24 | 15 A | Proiectoare de ceață (unele modele) |
| 25 | 20 A | – |
| 26 | 10 A | Lumină de stop |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stânga) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 30 | 15 A | Semnalizator;
Semnale. |
| 31 | 15 A | Sistem de alimentare |
| 32 | 25 A | – |
| 33 | 20 A | Ștergător parbriz față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | Frână electrică de parcare (stânga) |
| 36 | 30 A | – |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 38 | 20 A | Sistem de control al motorului |
| 39 | – | – |
| 40 | 30 A | Frână electrică de parcare (dreapta) |
| 41 | 40 A | Ventilator răcire |
| 42 | 40 A | Sistem de control al motorului |
| 43 | 60 A | – |
| 44 | 40 A | Dezumidificator lunetă spate |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem de control al motorului |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | – |
Bloc siguranțe în compartimentul pasagerilor
(Partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistem amplificator |
| 4 | 10 A | Sistem încălzire volan (unele modele) |
| 5 | 15 A | Prize accesorii |
| 6 | – | – |
| 7 | 7,5 A | Indicator schimbare treaptă AT (unele modele) |
| 8 | 7,5 A | Control oglinzi laterale |
| 9 | – | – |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și spălător lunetă spate |
| 12 | 30 A | Scaun electric (unele modele) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezumidificator oglindă (unele modele) |
Mazda CX-3 – schema cutiei de siguranțe
Anul producției: 2020.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția diverselor circuite |
| 2 | 7,5 A | Sistem de control al motorului |
| 3 | 10 A | Trapă (unele modele) |
| 4 | 15 A | Lumină interioară, sistem audio |
| 5 | 7,5 A | Sistem de control al motorului |
| 6 | 15 A | Sistem de control al motorului |
| 7 | 10 A | Bord instrumente |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistem de amplificare |
| 11 | 15 A | Sistem de control al motorului |
| 12 | 15 A | – |
| 13 | 15 A | Sistem de control al motorului |
| 14 | 25 A | Sistem de amplificare |
| 15 | 7,5 A | Climatizare |
| 16 | 15 A | – |
| 17 | 15 A | Sistem de control al cutiei |
| 18 | 25 A | Încuietori electrice ale ușilor |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem de control al motorului |
| 21 | 20 A | Lumini spate;
Iluminare plăcuță; Lumini de poziție. |
| 22 | 15 A / 20 A | Volan încălzit (unele modele);
Far (unele modele). |
| 23 | 25 A | Lumină interioară |
| 24 | 15 A | Proiectoare de ceață (unele modele) |
| 25 | 20 A | – |
| 26 | 10 A | Lumină de stop |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stâng) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem control stabilitate dinamică. |
| 30 | 15 A | Semnalizatoare;
Semnale. |
| 31 | 15 A | Sistem alimentare |
| 32 | 25 A | – |
| 33 | 20 A | Ștergător față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | Frână electrică de parcare (stâng) |
| 36 | 30 A | – |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem control stabilitate dinamică. |
| 38 | 20 A | Sistem control motor |
| 39 | – | – |
| 40 | 30 A | Frână electrică de parcare (drept) |
| 41 | 40 A | Ventilator răcire |
| 42 | 40 A | Sistem control motor |
| 43 | 60 A | – |
| 44 | 40 A | Dezghețare lunetă spate |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem control motor |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | – |
Bloc siguranțe în compartimentul pasagerilor
(Partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistem amplificare |
| 4 | 10 A | Volan încălzit (unele modele) |
| 5 | 15 A | Prize accesorii |
| 6 | – | – |
| 7 | 7,5 A | Indicator schimbare treaptă AT (unele modele) |
| 8 | 7,5 A | Control oglinzi laterale |
| 9 | – | – |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și spălător lunetă spate |
| 12 | 30 A | Scaun electric (unele modele) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezghețare oglindă (unele modele) |
Mazda CX-3 – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Bloc siguranțe (compartiment motor)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Pentru protecția diverselor circuite |
| 2 | 7,5 A | Sistem control motor |
| 3 | 10 A | Trapă (unele modele) |
| 4 | 15 A | Pentru protecția diverselor circuite |
| 5 | 7,5 A | Sistem control motor |
| 6 | 15 A | Sistem control motor |
| 7 | 10 A | Bord instrumente |
| 8 | 7,5 A | Sistem airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistem audio |
| 11 | 15 A | Sistem control motor |
| 12 | 15 A | – |
| 13 | 15 A | Sistem control motor |
| 14 | 25 A | Sistem audio |
| 15 | 7,5 A | Climatizare |
| 16 | 15 A | – |
| 17 | 15 A | Sistem control cutie |
| 18 | 25 A | Încuietori electrice uși |
| 19 | 20 A | Far (dreapta) |
| 20 | 7,5 A | Sistem control motor |
| 21 | 20 A | Lumini spate;
Iluminare plăcuță; Lumini de parcare. |
| 22 | 15 A / 20 A | Volan încălzit (unele modele);
Far (unele modele). |
| 23 | 25 A | Pentru protecția diverselor circuite |
| 24 | 15 A | Proiectoare de ceață (unele modele) |
| 25 | 20 A | – |
| 26 | 10 A | Lumină de stop |
| 27 | 15 A | Claxon |
| 28 | 20 A | Far (stânga) |
| 29 | 30 A | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 30 | 15 A | Semnalizator;
Semnale. |
| 31 | 15 A | Sistem de alimentare |
| 32 | 25 A | – |
| 33 | 20 A | Ștergător parbriz față |
| 34 | 50 A | Pentru protecția mai multor circuite |
| 35 | 30 A | Frână electrică de parcare (stânga) |
| 36 | 30 A | – |
| 37 | 50 A | Sistem antiblocare roți (ABS);
Sistem de control dinamic al stabilității. |
| 38 | 20 A | Sistem de control al motorului |
| 39 | 20 A | Dezghețare ștergător parbriz față (unele modele) |
| 40 | 30 A | Frână electrică de parcare (dreapta) |
| 41 | 40 A | Ventilator răcire |
| 42 | 40 A | Sistem de control al motorului |
| 43 | 60 A | – |
| 44 | 40 A | Dezghețare lunetă |
| 45 | 30 A | Pentru protecția mai multor circuite |
| 46 | 30 A | Sistem de control al motorului |
| 47 | 40 A | Climatizare |
| 48 | 30 A | Geamuri electrice |
| 49 | 40 A | – |
Bloc siguranțe în compartimentul pasagerilor
(Partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistem audio |
| 4 | 10 A | Volan încălzit (unele modele) |
| 5 | 15 A | Prize accesorii |
| 6 | – | – |
| 7 | 7,5 A | Indicator schimbare treaptă AT (unele modele) |
| 8 | 7,5 A | Control oglinzi laterale |
| 9 | – | – |
| 10 | 25 A | Geamuri electrice |
| 11 | 15 A | Ștergător și pulverizator lunetă |
| 12 | 30 A | Scaun electric (unele modele) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Încălzire scaune (unele modele) |
| 16 | 7,5 A | Dezaburire oglinzi laterale (unele modele) |
