Mazda B-Series (2001-2010) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda B-Series (2001-2010), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).

Cuprins

Schema siguranțelor și releelor – Mazda B-Series

Se referă la vehiculele produse în anii:

2001.

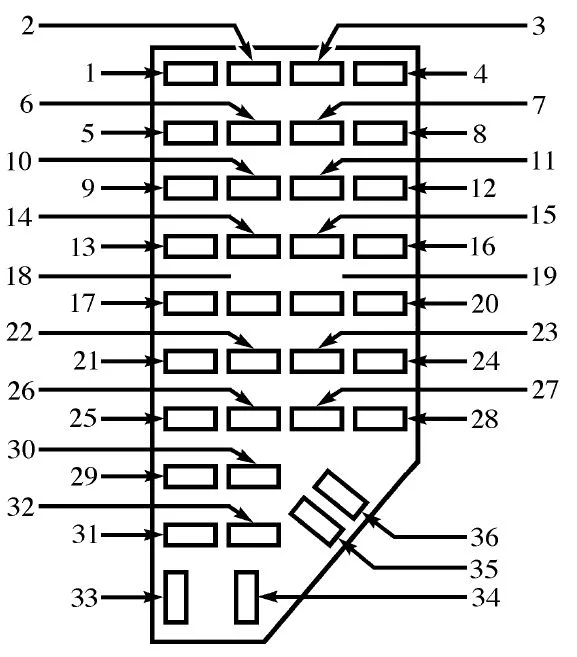

Panoul interior al siguranțelor

Panoul interior al siguranțelor
Număr Amperaj [A] Descriere
1 5 Alimentare oglinzi
2 10 Releu motor ventilator, monitor diagnostic airbag, modul dezactivare pasivă (PAD)
3 7,5 Conexiune remorcă (stop/semafor stânga)
4 — —
5 10 Modul control 4×4
6 — —
7 7,5 Conexiune remorcă (stop/semafor stânga)
8 — —
9 7,5 Comutator bec lumină de stop
10 7,5 Grup servocomandă/ amplificator cruise control, GEM/CTM, actuator blocare cutie, actuator uși mixte, grup control încălzitor climatizare, semnalizatoare
11 7,5 Cluster instrumente, comutator principal lumini, rezistor RABS
12 — —
13 20 Comutator poziție pedală frână
14 20 Modul RABS
10 Modul 4WABS, releu principal 4WABS
15 — —
16 30 Motor W/W, releu ștergătoare Hi-Lo, releu funcționare ștergătoare/releu parcare, releu pompă spălător parbriz
17 25 Brichetă, conexiune date (DLC)
18 — —
19 25 Diodă alimentare PCM, aprindere, PATS
20 7,5 GEM/CTM, Radio
21 20 Semnalizatoare
22 20 Punct alimentare auxiliar
23 — —
24 7,5 Comutator poziție pedală ambreiaj (CPP), releu întrerupere demaror
25 — —
26 10 Releu economisire baterie, releu electronic cutie 4×4, releu lumini interioare, modul electronic control cutie 4×4, lampă plafon/hartă, modul întunecare iluminare instrumente, modul control limitări, GEM/CTM, set semnalizatoare
27 — —
28 7,5 Sistem GEM/CTM, radio
29 15 Radio
30 — —
31 — —
32 — —
33 15 Faruri, modul DRL, set semnalizatoare
34 — —
35 15 Releu claxon ISA, dacă nu este echipat cu modul siguranță camion
— —
36 — —

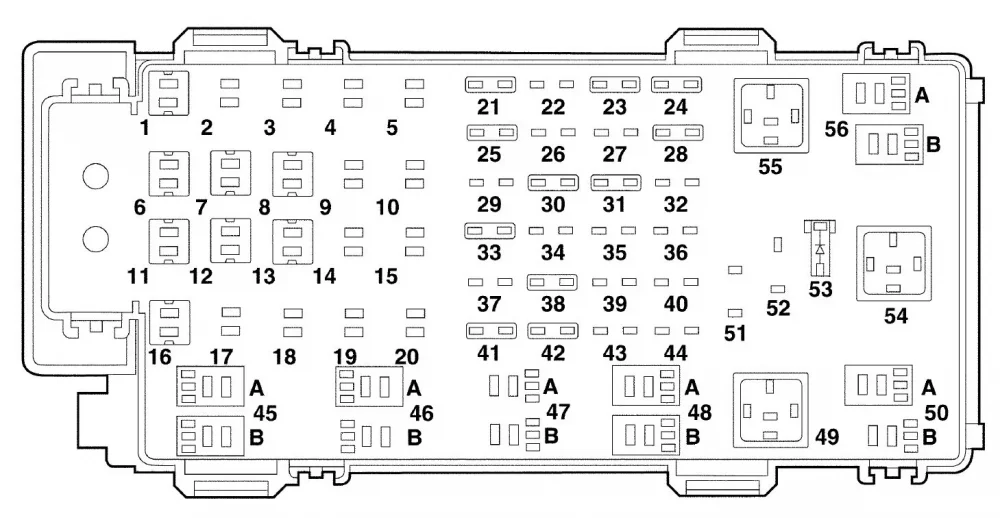

Bloc siguranțe în compartiment motor

Bloc siguranțe în compartiment motor
Număr Amperaj [A] Descriere
1 50 Panou cutia de siguranțe I/P
2 — —
3 — —
4 — —
5 — —
6 50 Motor pompă Sistem antiblocare roți (ABS)
7 30 Modul control sistem tracțiune
8 20 Încuietori electrice uși și acces la distanță
9 — —
10 — —
11 50 Comutator aprindere releu demaror
12 10 Memorie PCM
13 20 Motor 4×4
14 — —
15 — —
16 40 Motor ventilator
17 — —
18 — —
19 — —
20 — —
21 10 Memorie PCM
22 — —
23 20 Motor pompă combustibil
24 30 Faruri
25 10 Ambreiaj climatizare
26 — —
27 — —
28 30 Modul 4WABS
29 — —
30 15 Remorcă
31 20 Proiectoare de ceață, lumini de zi (DRL)
32 — —
33 15 Lampă parcare
34 — —
35 — —
36 — —
37 — —
38 10 Far de întâlnire stânga
39 — —
40 — —
41 — Senzori oxigen încălziți
42 10 Far de întâlnire dreapta
43 — —
44 — —
45A — Ștergător Sus/Jos
45B — Ștergător
46A — —
46B — Pompă spălător parbriz față
47A — —
47B — —
48A — Lumină proiectoare de ceață
48B — Releu lumini proiectoare de ceață
49 — Demaror complet
50A — —
50B — Pompă combustibil
51 — —
52 — —
53 — Diodă modul control sistem tracțiune (PCM)
54 — Diodă modul control sistem tracțiune (PCM)
55 — Ventilator
56A — Electromagnet ambreiaj climatizare
56B — Remorcă

Scheme cutia de siguranțe și releu – Mazda B-Series

Se referă la vehiculele produse în anii:

2002.

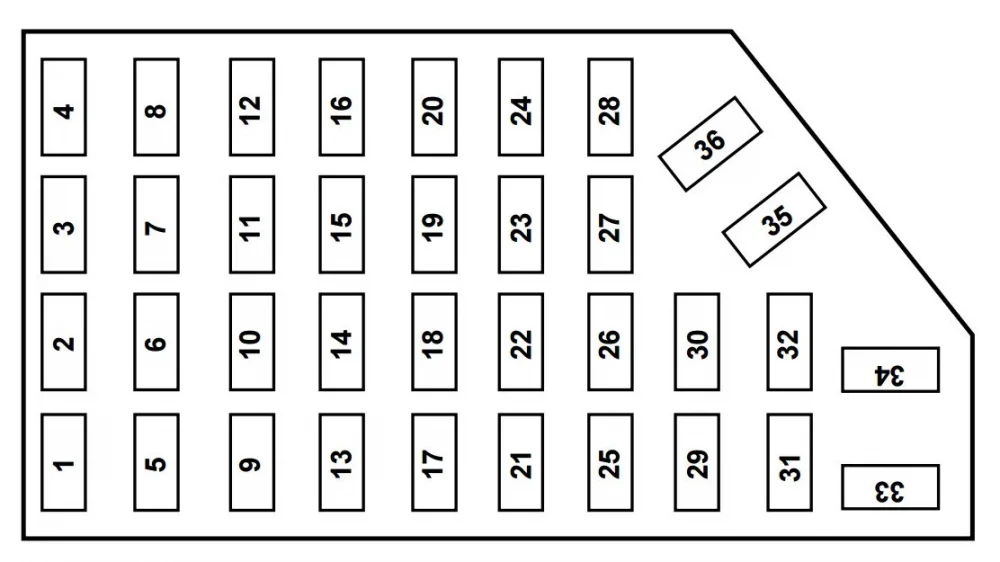

Panou cutia de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea stângă a bordului, în fața ușii partea șoferului.

Panou cutia de siguranțe în habitaclu
Descriere Curent nominal [A] Descriere
1 5 Comutator alimentare oglindă
2 10 Lumini de zi (DRL), lumini de urgență, cutie automată, comutator dezactivare airbag partea pasagerului, releu motor ventilator
3 7,5 Conector dreapta pentru remorcă cu blocare/semnalizare
4 — Neutilizat
5 15 Modul control 4×4
6 — Neutilizat
7 7,5 Conector stânga pentru remorcă cu blocare/semnalizare
8 — Neutilizat
9 7,5 Comutator poziție pedală frână
10 7,5 Grup servomecanism/întărire control viteză, modul electronic general (GEM), actuator blocare cutie, semnalizatoare
11 7,5 Panou instrumente, 4×4, comutator principal lumini, modul central siguranță (CSM)
12 — Neutilizat
13 20 Comutator poziție pedală frână
14 10 Modul control sistem antiblocare roți (ABS)
— Neutilizat
15   Neutilizat
16 30 Motor ștergător față, releu Hi-Lo ștergător, releu funcționare ștergător/releu parcare
17 20 Brichetă, conector date (DLC)
18 — Neutilizat
19 25 Diodă alimentare PCM, aprindere, PATS
20 7,5 Modul electronic general (GEM), radio
21 15 Semnalizatoare (pericol)
22 20 La conectorul de alimentare suplimentar
23 — Neutilizat
24 7,5 Comutator poziție pedală ambreiaj (CPP), releu întrerupere demaror
25 — Neutilizat
26 10 Releu economisire baterie, cutia relee auxiliară, modul central limitare (RCM), modul electric general (GEM), grup indicatori
27 — Neutilizat
28 7,5 Modul electronic general (GEM), radio
29 20 Radio
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 15 Faruri, modul lumini de zi (DRL), grup indicatori
34 — Neutilizat
35 15 Releu claxon (dacă nu este dotat cu modul central siguranță)
36 — Neutilizat



Cutia de distribuție a alimentării

Cutia de distribuție a puterii se află în compartiment motor.

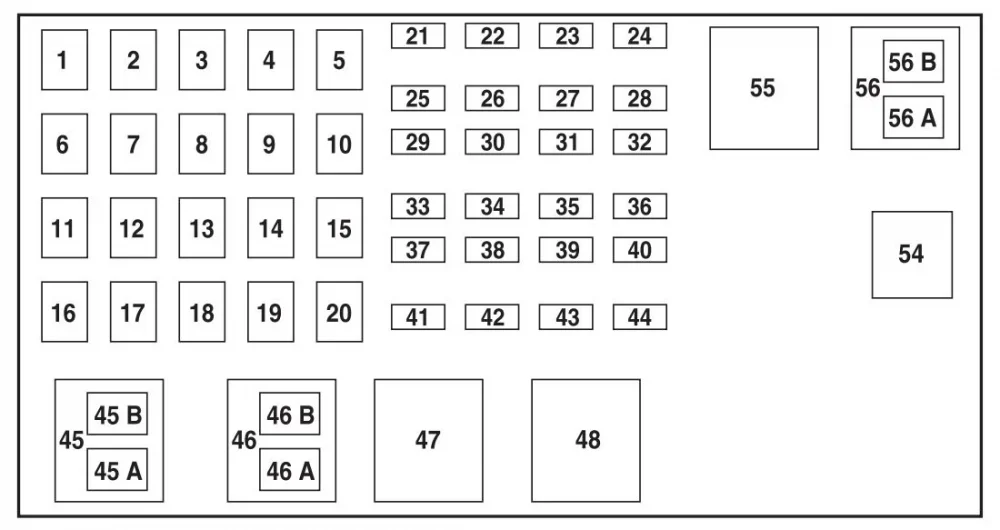

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Descriere Curent nominal [A] Descriere
1 50** Panou bloc siguranțe I/P
2 — Neutilizat
3 — Neutilizat
4 — Neutilizat
5 — Neutilizat
6 50** Motor pompă Sistem antiblocare roți (ABS)
7 30* Modul control sistem tracțiune (PCM)
8 20* Modul central siguranță, încuietori uși, acces de la distanță
9 — Neutilizat
10 — Neutilizat
11 50** Releu demaror, întrerupător aprindere
12 20* Alimentare geamuri
13 — Neutilizat
14 — Neutilizat
15 — Neutilizat
16 40** Motor ventilator
17 20** Ventilator auxiliar răcire
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* Memorie PCM
22 — Neutilizat
23 20* Motor pompă combustibil
24 30* Faruri
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 30* Modul 4WABS
29 — Neutilizat
30 15* Remorcă
31 20* Far proiectoare de ceață, lumini de zi (DRL)
32 — Neutilizat
33 15* Far parcare, modul central siguranță
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 10* Far faruri de întâlnire stânga
39 — Neutilizat
40 — Neutilizat
41 20* Sonde lambda încălzite
42 10* Far faruri de întâlnire dreapta
43 — (Rezistor)
44 — Neutilizat
45A — Releu stare ștergător înalt/scăzut
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu remorcă remorcă
47 — Releu demaror
48 — Ventilator auxiliar răcire
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Diodă modul control sistem tracțiune (PCM)
54 — Releu modul control sistem tracțiune (PCM)
56 — Releu motor ventilator
56A — Releu ambreiaj climatizare
56B — Releu pompă spălător parbriz față
* Mini siguranțe ** Maxi siguranțe

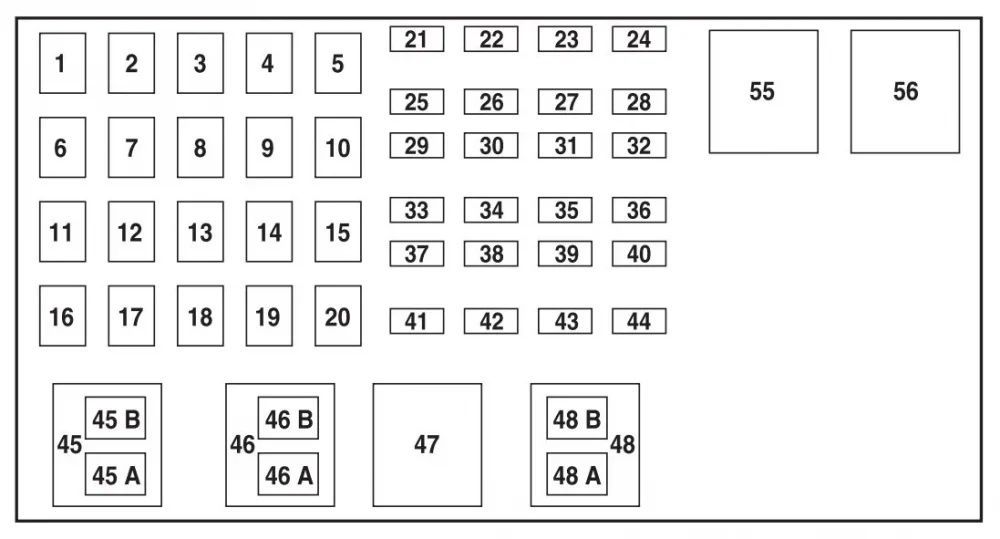

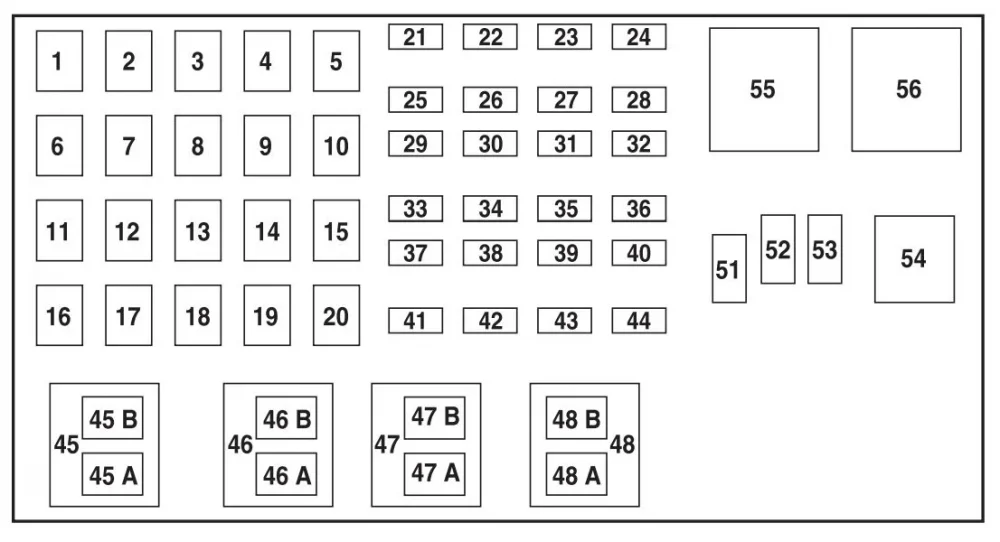

Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Descriere Curent nominal [A] Descriere
1 50** Panou cutia de siguranțe I/P
2 — Neutilizat
3 — Neutilizat
4 — Neutilizat
5 — Neutilizat
6 50** Motor pompă Sistem antiblocare roți (ABS)
7 30* Modul control sistem tracțiune (PCM)
8 20* Modul central siguranță, încuietori uși, acces de la distanță
9 — Neutilizat
10 — Neutilizat
11 50** Releu demaror, întrerupător aprindere
12 20* Alimentare geamuri
13 20* Modul control tracțiune integrală
14 — Neutilizat
15 — Neutilizat
16 40** Motor ventilator răcire
17 — Neutilizat
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* Memorie PCM
22 — Neutilizat
23 20* Motor pompă combustibil
24 30* Faruri
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 30* Modul 4WABS
29 — Neutilizat
30 15* Remorcă
31 20* Far proiectoare ceață, lumini de zi (DRL)
32 — Neutilizat
33 15* Far parcare, modul central siguranță
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 10* Faruri de întâlnire stânga
39 — Neutilizat
40 — Neutilizat
41 20* Sonde lambda încălzite
42 10* Faruri de întâlnire dreapta
43 — Neutilizat
44 — Neutilizat
45A — Releu stare ștergător sus/jos
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu remorcă
47A — Releu electromagnet ambreiaj climatizare
47B — Releu pompă spălător parbriz față
48A — Releu lumini proiectoare ceață
48B — Releu lumini proiectoare ceață
51 — Neutilizat
52 — Neutilizat
53 — Diodă modul control sistem tracțiune (PCM)
54 — Releu modul control sistem tracțiune (PCM)
55 — Releu motor ventilator
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2003.

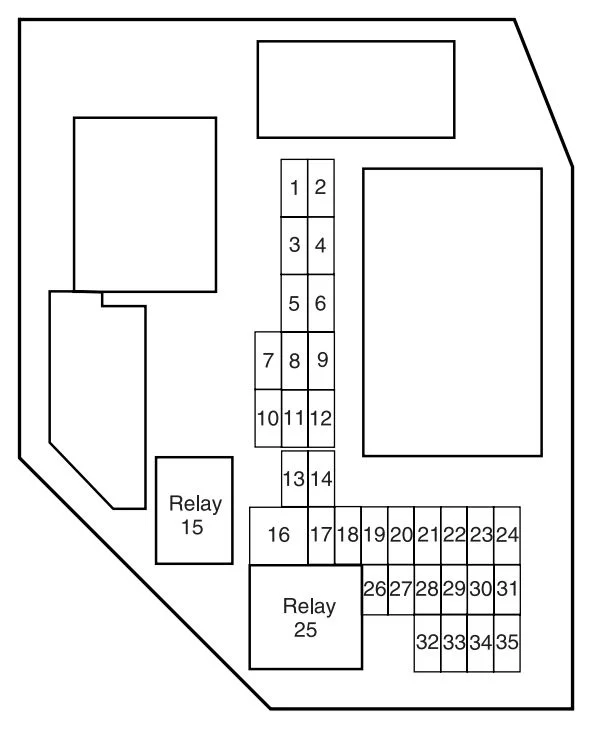

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea stângă a bordului, în fața ușii partea șoferului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperi [A] Descriere
1 5 Comutator alimentare al oglinzii
2 10 Lumini de zi (DRL), lumini de mers înapoi, cutie automată, comutator sistem airbag partea pasagerului, releu motor ventilator
3 7,5 Conector stânga pentru remorcă cu funcție lumină stop/retur
4 — Neutilizat
5 15 Modul control 4×4
6 2 Comutator presiune frână
7 7,5 Conector dreapta pentru remorcă tip lumină stop/retur
8 — Neutilizat
9 7,5 Comutator poziție pedală frână
10 7,5 Grup servofrână/accelerator control viteză, modul electronic general (GEM), actuator deblocare cutie, semnalizatoare, 4×4
11 7,5 Tablou de bord, 4×4, comutator principal lumină, modul securitate centrală (CSM), modul electronic general (GEM)
12 — Neutilizat
13 20 Comutator poziție pedală frână
14 10 Modul control sistem antiblocare roți (ABS)
15  — Neutilizat
16 30 Motor ștergător față, releu ștergător HI/LO, releu funcționare/parcare ștergător
17 20 Brichetă, conector legătură date (DLC)
18 — Neutilizat
19 25 Diodă de putere a modulului control al sistemului de alimentare (PCM), aprindere, PATS (sistem antifurt pasiv)
20 7,5 Modul electronic general (GEM), radio
21 15 Semnal de avertizare
22 20 Presofond de alimentare suplimentar
23 — Neutilizat
24 7,5 Comutator poziție pedală ambreiaj (CPP), releu de întrerupere demaror
25 — Neutilizat
26 10 Releu economisire baterie, cutia relee auxiliară, modul limitare centrală (RCM), modul electric general (GEM), grup indicatori
27 — Neutilizat
28 7,5 Modul electronic general (GEM), radio
29 20 Radio
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 15 Faruri, modul lumini de zi (DRL), grup indicatori
34 — Neutilizat
35 15 Releu claxon (dacă nu este dotat cu modul siguranță centrală)
36 — Neutilizat



Cutia de distribuție a alimentării

Cutia de distribuție a puterii se află în compartiment motor.

Leggere  Mazda MPV LW (1999-2006) – cutia de siguranțe

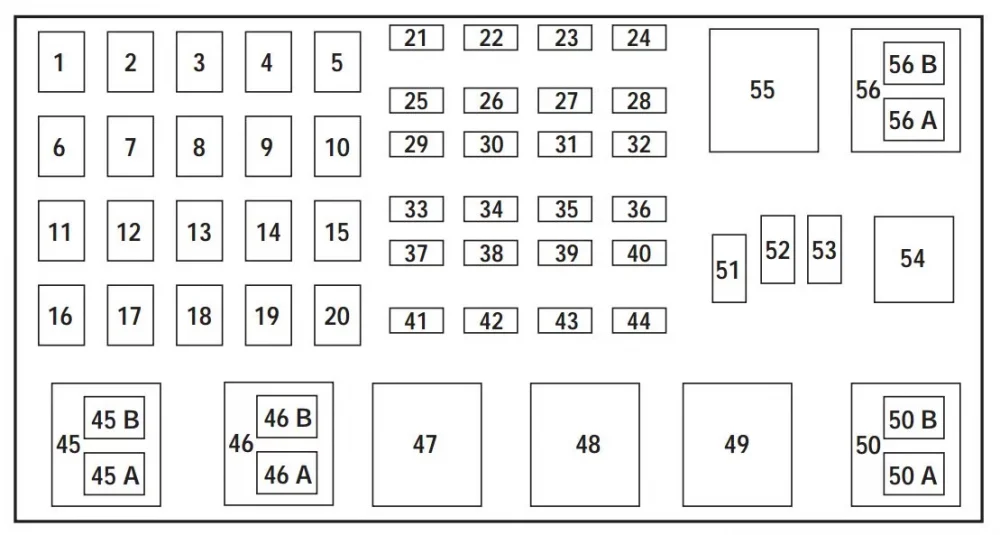

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 50** Panou cutia de siguranțe I/P
2 — Neutilizat
3 — Neutilizat
4 — Neutilizat
5 — Neutilizat
6 50** Motorul pompei sistemului antiblocare roți (ABS)
7 30* Modul control sistem alimentare (PCM)
8 20* Modul siguranță centrală, încuietori uși, acces la distanță
9 — Neutilizat
10 — Neutilizat
11 50** Releu demaror, întrerupător aprindere
12 20* Alimentare geamuri
13 — Neutilizat
14 — Neutilizat
15 — Neutilizat
16 40** Motor ventilator
17 20** Ventilator auxiliar răcire
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* Memorie PCM
22 — Neutilizat
23 20* Motor pompa combustibil
24 30* Faruri
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 30* Modul 4WABS
29 — Neutilizat
30 15* Remorcă
31 20* Far proiectoare de ceață, lumini de zi (DRL)
32 — Gol
33 15* Far parcare, modul control central
34 — Gol
35 — Gol
36 — Gol
37 — Gol
38 10* Faruri de întâlnire stânga
39 — Gol
40 — Gol
41 20* Senzori de oxigen încălziți
42 10* Faruri de întâlnire dreapta
43 — (Rezistor)
44 — Gol
45A — Releu stare înaltă/scăzută ștergător
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu remorcă
47 — Releu demaror
48 — Ventilator răcire auxiliar
49 — Gol
50 — Gol
51 — Gol
52 — Gol
53 — Diodă PCM
54 — Releu PCM
56 — Releu motor ventilator
56A — Releu ambreiaj climatizare
56B — Releu pompă spălător parbriz față
* Mini siguranțe ** Maxi siguranțe

Motori 3,0L și 4,0L (dacă sunt prezenți)

Motori 3,0L și 4,0L (dacă sunt prezenți)
Număr Amperaj [A] Descriere
1 50** Panou cutia de siguranțe I/P
2 — Neutilizat
3 — Neutilizat
4 — Neutilizat
5 — Neutilizat
6 50** Motor pompa sistem antiblocare roți (ABS)
7 30* Modul control sistem alimentare (PCM)
8 20* Încuietori electrice uși, acces la distanță
9 — Neutilizat
10 — Neutilizat
11 50** Releu demaror, întrerupător aprindere
12 20* Alimentare geamuri
13 20* Motor 4×4
14 — Neutilizat
15 — Neutilizat
16 40** Motor ventilator
17 — Neutilizat
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* Memorie modul control sistem alimentare (PCM)
22 — Neutilizat
23 20* Motor pompă combustibil
24 30* Faruri
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 30* Modul sistem antiblocare roți (ABS)
29 — Neutilizat
30 15* Remorcă
31 20* Far proiectoare de ceață, lumini de zi (DRL)
32 — Neutilizat
33 15* Far parcare
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 10* Far faruri de întâlnire stânga
39 — Neutilizat
40 — Neutilizat
41 20* Senzori de oxigen încălziți
42 10* Far faruri de întâlnire dreapta
43 — Neutilizat
44 — Neutilizat
45A — Releu stare înaltă/scăzută ștergător
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu remorcă
47A — Releu electromagnetic ambreiaj climatizare
47B — Releu pompă spălător parbriz față
48A — Proiectoare de ceață
48B — Releu lumini de ceață
51 — Neutilizat
52 — Neutilizat
53 — Diodă modul control sistem alimentare (PCM)
54 — Modul control sistem alimentare (PCM)
55 — Releu ventilator răcire
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2004.

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea dreaptă a bordului, în spatele panoului piciorului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutator reglaj luminozitate pe bord
2 10 Faruri pentru remorcă
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Faruri ștergător/aspersoare parbriz
6 10 Radio (RUN/ACCY)
7 5 Indicator iluminare far
8 10 Modul control limite (RCM), PADI (indicator dezactivare airbag partea pasagerului)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Panou cutia de siguranțe în habitaclu (alimentare logică)
12 — Neutilizat
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Releu cu un buton
16 30 siguranțe Geamuri electrice
17 15 Semnalizatoare/lumini de avarie
18 — Neutilizat
19 20 Lampă stop centrală înaltă (CHMSL)/lumini de stop
20 10 Modul sistem antiblocare roți (ABS), blocare cutie frână, modul control viteză, lumini marșarier, întrerupător anulare suprasarcină, semnalizator electronic (viraj/avarii)
21 5 Releu demaror
22 5 De rezervă
23 30 Faruri (faruri de întâlnire și faruri de drum)
24 20 Radio
25 — Releu accesoriu
26 2 Întrerupător presiune frână
27 10 Releu ventilator climatizare/uși mixte, modul 4×4
28 15 Modul 4×4 B+
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini de poziție față, lumini de poziție spate, lumini număr înmatriculare
32 5 Întrerupător frână (logică)
33 5 Tablou de bord instrumente
34 20 Punct de alimentare
35 15 Bloc alimentare



Cutia de distribuție a alimentării

Cutia de distribuție a alimentării se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 50** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 50** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 40** Siguranță releu demaror
8 — Neutilizat
9 40** Aprindere
10 — Neutilizat
11 50** Modul control al grup propulsor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 30** Sistem antiblocare roți (ABS) (electromagneți)
16 — Neutilizat
17 40** ABS (motor)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Releu de cuplare climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 — Neutilizat
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 — Neutilizat
40 — Neutilizat
41 15* HEGO
42 7,5 Remorcă remorcă (viraj stânga)
43 — Neutilizat
44 — Neutilizat
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu pompă pulverizator
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnetic cuplare climatizare
56B — Neutilizat
* Mini siguranțe ** Maxi siguranțe

Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperaj [A] Descriere
1 50** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 50** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 40* Siguranță releu demaror
8 — Neutilizat
9 40** Aprindere
10 — Neutilizat
11 30** Siguranță releu modul control al grupului propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 30** Sistem antiblocare roți (ABS) (electromagneți)
16 — Neutilizat
17 40** ABS (motor)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Electrovalvă cuplare climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 — Nu este utilizat
30 — Nu este utilizat
31 15* Proiectoare de ceață
32 — Nu este utilizat
33 — Nu este utilizat
34 — Nu este utilizat
35 — Nu este utilizat
36 — Nu este utilizat
37 — Nu este utilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 — Nu este utilizat
40 — Nu este utilizat
41 15* HEGO
42 7,5* Remorcă remorcă (viraj stânga)
43 — Nu este utilizat
44 — Nu este utilizat
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Electrovalvă cuplare aer climatizare
46B — Releu pompă pulverizator
47 — Releu PCM
48A — Releu pompă combustibil
48B — Releu proiectoare de ceață
51 — Nu este utilizat
52 — Nu este utilizat
53 — Nu este utilizat
54 — Nu este utilizat
55 — Releu ventilator
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2005.

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află sub partea dreaptă a bordului în spatele panoului piciorului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutator reglaj luminozitate pe bord
2 10 Faruri pentru remorcă
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Ștergător/Ștergătoare parbriz / duze ștergător
6 10 Radio (RUN/ACCY)
7 5 Indicator aprindere far
8 10 Modul control limite (RCM), PADI (indicator dezactivare airbag partea pasagerului)
9 5 Indicator sistem airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Modul control inteligent (SJB) (alimentare logică)
12 — Neutilizat
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Releu cu un buton
16 30 siguranțe Geamuri electrice
17 15 Semnalizator/Semnalizatoare / lumini de avarie
18 — Neutilizat
19 20 Lumina centrală înaltă (CHMSL)/lumină de stop
20 10 Modul Sistem antiblocare roți (ABS), bloc schimbător frâne, modul control viteză, lumini marșarier, comutator anulare suprasarcină, semnalizator electronic (semnalizare/avarii)
21 5 Releu demaror
22 5 Radio (START), senzor neutru 4×4 (doar manual)
23 30 Faruri (Faruri de întâlnire și Faruri de drum)
24 20 Radio
25 — Releu accesoriu
26 2 Comutator presiune frână
27 10 Releu ventilator Climatizare/portiere mixte, modul 4×4
28 15 Modul 4×4 B+
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini de poziție față, lumini de poziție spate, lumini număr înmatriculare
32 5 Comutator frână (logică)
33 5 Tablou instrumente
34 20 Punct de alimentare
35 15 Blocuri de alimentare



Modul de alimentare

Modul de alimentare se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 40** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 40** Siguranță releu demaror
8 — Neutilizat
9 40** Cheie de aprindere
10 — Neutilizat
11 30** Modul control al grupului propulsor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Sistem antiblocare roți (ABS) (motor)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Releu compresor climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS) (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 — Neutilizat
40 — Neutilizat
41 15* HEGO
42 7,5 Remorcă remorcă (viraj stânga)
43 — Neutilizat
44 — Neutilizat
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu pompă spălător parbriz
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu Modul control
56 — Releu ventilator
56A — Releu electromagnet compresor climatizare
56B — Neutilizat
* Mini siguranțe ** Maxi siguranțe

Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperaj [A] Descriere
1 40** Panou siguranțe în habitaclu
2 — Neutilizat
3 40** Panou siguranțe în habitaclu
4 — Neutilizat
5 50** Panou siguranțe în habitaclu
6 — Neutilizat
7 40* Siguranță releu demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Siguranță releu modul control sistem grup propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Sistem antiblocare roți (ABS) (motor)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Electrovalvă compresor climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 15* Proiectoare de ceață
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS) (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă (viraj dreapta)
39 — Neutilizat
40 — Neutilizat
41 15* HEGO
42 7,5* Remorcă (viraj stânga)
43 — Neutilizat
44 — Neutilizat
45A — Releu Ștergător parbriz HI/LO
45B — Releu parcare/funcționare ștergător parbriz
46A — Electrovalvă compresor climatizare
46B — Releu pompă spălător parbriz
47 — Releu PCM
48A — Releu pompă combustibil
48B — Releu proiectoare de ceață
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Neutilizat
55 — Releu ventilator răcire
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe
Leggere  Mazda CX-9 (2007-2022) – cutia de siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2006.

Panou cutie de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea dreaptă a bordului, în spatele panoului pentru picior.

Panou cutie de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutatorul dimmer pe bord
2 10 Lumini pentru remorca de remorcare
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Ștergător/duze ștergător parbriz
6 10 Radio (RUN/ACCY)
7 5 Indicator iluminare far
8 10 Modul control limitări (RCM), PADI (indicator dezactivare airbag partea pasagerului)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Unitate inteligentă (SJB) (alimentare logică)
12 — Neutilizat
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Releu cu un buton
16 30 siguranțe Geamuri electrice
17 15 Semnalizator/lumină de urgență
18 — Neutilizat
19 20 Bec lumină stop centrală superioară (CHMSL)/lumini de stop
20 10 Modul sistem antiblocare roți (ABS), bloc cutie frâne, modul control viteză, lumini marșarier, comutator anulare suprasarcină, semnalizator electronic (viraj/avarii)
21 5 Bobină releu demaror
22 5 Radio (START), senzor neutru 4×4 (doar manuală)
23 30 Faruri (faruri de întâlnire și faruri de drum)
24 20 Alimentare baterie radio (B+)
25 — Releu accesorii
26 2 Comutator presiune frână
27 10 Releu ventilator climatizare/portiere mixte, modul 4×4
28 15 Alimentare baterie modul 4×4 (B+)
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini de poziție față, lumini de poziție spate, lumini număr înmatriculare, reglaj intensitate, lumini de poziție remorcă
32 5 Comutator frână (logică)
33 5 Alimentare baterie bord (B+)
34 20 Punct de putere
35 15 Blocuri de alimentare



Modul de distribuție a alimentării

Modul de distribuție a alimentării se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 40** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 40** Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Modul control motor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Sistem antiblocare roți (ABS) (motor)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM menține în viață alimentarea
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Sistem antiblocare roți (ABS) (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 — Neutilizat
40 — Neutilizat
41 15* HEGO
42 7,5 Remorcă remorcă (viraj stânga)
43 — Neutilizat
44 — Neutilizat
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil
46B — Releu pompă duză
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnet cuplaj climatizare
56B — Neutilizat
* Mini siguranțe ** Maxi siguranțe

Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperaj [A] Descriere
1 40** Panou siguranțe în habitaclu
2 — Neutilizat
3 40** Panou siguranțe în habitaclu
4 — Neutilizat
5 50** Panou siguranțe în habitaclu
6 — Neutilizat
7 40* Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Siguranță releu modul control motor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Sistem antiblocare roți (ABS) (motor)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM menține în viață alimentarea
22 — Neutilizat
23 20* Pompă combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 — Nu este utilizat
30 — Nu este utilizat
31 15* Lumini proiectoare de ceață
32 — Nu este utilizat
33 30* Sistem antiblocare roți (ABS) (electromagneți)
34 — Nu este utilizat
35 — Nu este utilizat
36 — Nu este utilizat
37 — Nu este utilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 — Nu este utilizat
40 — Nu este utilizat
41 15* HEGO
42 7,5* Remorcă remorcă (viraj stânga)
43 — Nu este utilizat
44 — Nu este utilizat
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Electrovalvă ambreiaj climatizare
46B — Releu pompă pulverizator
47 — Releu PCM
48A — Releu pompă combustibil
48B — Releu lumini proiectoare de ceață
51 — Nu este utilizat
52 — Nu este utilizat
53 — Nu este utilizat
54 — Nu este utilizat
55 — Releu ventilator
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2007.

Panou cutie de siguranțe în habitaclu

Panoul cutiei de siguranțe se află sub partea dreaptă a bordului, în spatele panoului piciorului.

Panou cutie de siguranțe în habitaclu
Număr Amperi [A] Descriere
1 5 Comutator reglaj intensitate bord
2 10 Faruri pentru remorcă
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Ștergător/ștergătoare parbriz perii/duze
6 10 Radio (RUN/ACCY)
7 5 Neutilizat (de rezervă)
8 10 Modul control limite (RCM), PADI (indicator dezactivare airbag partea pasagerului), senzor clasificare pasageri (OCS)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Cutia de siguranțe de joncțiune inteligentă (SJB) (alimentare logică)
12 15 Amplificator audiofil subwoofer, radio satelit
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Releu cu un buton
16 30 siguranțe Geamuri electrice
17 15 Semnalizator/semnalizatoare/lumini de avarie
18 — Neutilizat
19 20 Bec lumină stop centrală înaltă (CHMSL)/lumini de stop
20 10 Modul Sistem antiblocare roți (ABS), bloc schimbător frâne, modul control viteză, lumini marșarier, întrerupător anulare accelerație, semnalizator electronic (viraj/avarii)
21 5 Bobină releu demaror
22 5 Radio (START)
23 30 Faruri (Faruri de întâlnire și Faruri de drum)
24 20 Alimentare baterie radio (B+)
25 — Releu accesoriu
26 2 Întrerupător presiune frână
27 10 Releu ventilator climatizare/porți amestecare
28 15 Alimentare baterie modul 4×4 (B+)
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini de poziție față, lumini de poziție spate, lumini număr înmatriculare, reglaj intensitate, lumini de poziție remorcă
32 5 Întrerupător frână (logică)
33 5 Alimentare baterie bord (B+)
34 20 Punct de alimentare
35 15 Blocuri de alimentare



Cutia de distribuție a alimentării

Cutia de distribuție a alimentării se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperi [A] Descriere
1 40** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 40** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 40** Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Modul control al grupului propulsor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul ABS
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă de purjare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Sistem ABS (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu ventilator motor, releu aer condiționat, senzori motor, electromagnet VMV
44 15* Bobine de aprindere, condensator
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Releu pompă combustibil, releu injectoare combustibil
46B — Releu pompă spălător parbriz
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnetic ambreiaj aer condiționat
56B — Neutilizat
* Siguranțe mini ** Siguranțe maxi

Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperi [A] Descriere
1 40** Panou siguranțe în compartiment motor
2 — Neutilizat
3 40** Panou siguranțe în compartiment motor
4 — Neutilizat
5 50** Panou siguranțe în compartiment motor
6 — Neutilizat
7 40* Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Siguranță releu modul control al grupului propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul Sistem antiblocare roți (ABS)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM menține alimentare, electromagnet supapă de purjare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 — Neutilizat
30 — Neutilizat
31 15* Proiectoare de ceață
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu climatizare, senzori motor, electrovalvă VMV, electrovalvă EGR, PVC încălzit
44 15* Bobine de aprindere, condensator
45A — Releu ștergător HI/LO
45B — Releu parcare/funcționare ștergător
46A — Electrovalvă ambreiaj climatizare
46B — Releu pompă spălător parbriz
47 — Releu PCM
48A — Releu pompă combustibil, releu injectoare combustibil
48B — Releu proiectoare de ceață
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Neutilizat
55 — Releu ventilator
56 — Releu demaror
* Siguranțe mini ** Siguranțe maxi

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2008.

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află sub partea dreaptă a bordului, în spatele panoului piciorului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutator reglaj intensitate pe bord
2 10 Faruri pentru remorcă
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 siguranțe Ștergător/duze ștergător parbriz față
6 10 Radio (RUN/ACCY), iluminare comutator ușă
7 5 Neutilizat (de rezervă)
8 10 Modul control limitări (RCM), PADI (indicator dezactivare airbag partea pasagerului), senzor clasificare pasageri (OCS)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Centrală inteligentă (SJB) (alimentare logică)
12 15 Amplificator audiofil subwoofer, radio satelit
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Neutilizat
16 30 siguranțe Geamuri electrice
17 15 Semnalizator/semnalizatoare de direcție/urgență
18 — Neutilizat
19 20 Lampă lumină stop centrală înaltă (CHMSL)/lumini stop
20 10 Modul Sistem antiblocare roți (ABS), bloc cutie frâne, modul control viteză, lumini marșarier, întrerupător anulare supratensiune, semnalizator electronic (viraj/urgență)
21 5 Bobină releu demaror
22 5 Radio (START)
23 30 Faruri (faruri de întâlnire și faruri de drum)
24 20 Alimentare baterie radio (B+)
25 — Releu accesorii (geamuri electrice)
26 2 Întrerupător suprasarcină control viteză
27 10 Releu ventilator climatizare/porți amestec
28 15 Alimentare baterie modul 4×4 (B+)
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini de poziție față, lumini de poziție spate, lumini număr, reglaj intensitate, lumini poziție remorcă
32 5 Întrerupător frână (logică), bloc întrerupător frână
33 5 Alimentare baterie bord (B+)
34 20 Punct de alimentare
35 15 Blocuri de alimentare
Leggere  Mazda Protegé (2000-2003) – cutia de siguranțe



Modul de alimentare

Modul de alimentare se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în compartimentul pasagerilor
2 — Neutilizat
3 40** Panou cutia de siguranțe în compartimentul pasagerilor
4 — Neutilizat
5 50** Panou cutia de siguranțe în compartimentul pasagerilor
6 — Neutilizat
7 30** Electromagnet demaror
8 — Neutilizat
9 40** Aprindere
10 — Neutilizat
11 30** Modul control motor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul Sistem antiblocare roți (ABS)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă aer curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 30* Perii/duze
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS) (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu ventilator motor, releu climatizare, senzori motor, electromagnet VMV
44 15* Bobină aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Releu pompă combustibil, releu injectoare combustibil
46B — Neutilizat
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnet frână aer condiționat
56B — Neutilizat
* Mini siguranțe ** Maxi siguranțe

Motori 3,0L e 4,0L (se presenti)

Motori 3,0L e 4,0L (se presenti)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în habitaclu
2 — Neutilizat
3 40** Panou cutia de siguranțe în habitaclu
4 — Neutilizat
5 50** Panou cutia de siguranțe în habitaclu
6 — Neutilizat
7 30* Electromagnet demaror
8 — Neutilizat
9 40** Aprindere
10 — Neutilizat
11 30** Siguranță releu modul control motor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul Sistem antiblocare roți (ABS)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 30* Ștergător/duze
30 — Neutilizat
31 15* Proiectoare de ceață
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu climatizare, senzori motor, electrovalvă VMV, electrovalvă EGR, PVC încălzit
44 15* Bobină aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Electrovalvă ambreiaj climatizare
46B — Neutilizat
47 — Releu PCM
48A — Releu pompă combustibil, releu injectoare combustibil
48B — Releu proiectoare de ceață
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Neutilizat
55 — Releu ventilator
56 — Releu demaror
* Mini siguranțe ** Maxi siguranțe

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2009.

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea dreaptă a bordului, în spatele panoului piciorului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutator reglaj intensitate bord
2 10 Lumini pentru remorcă
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Modul ștergător față (RUN/ACCY)
6 10 Radio (RUN/ACCY), iluminare comutator ușă
7 — Neutilizat
8 10 Modul control limitări (RCM), PADI (indicator dezactivare airbag partea pasagerului), senzor clasificare pasageri (OCS)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Smart Junction Box (SJB) (alimentare logică)
12 15 Amplificator audiofil subwoofer, radio satelit
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Neutilizat
16 30 siguranțe Geamuri electrice
17 15 Semnalizatoare/lumini de avarie
18 — Neutilizat
19 20 Lampă lumină de stop centrală înaltă (CHMSL)/lumini de stop
20 10 Modul sistem antiblocare roți (ABS), bloc cutie frâne, modul control viteză, lumini marșarier, comutator anulare suprasarcină, semnalizator electronic (direcție/risc)
21 5 Bobină releu demaror
22 5 Radio (START)
23 30 Faruri (faruri de întâlnire și faruri de drum)
24 20 Alimentare baterie radio (B+)
25 — Releu accesorii (geamuri electrice)
26 2 Comutator suprasarcină cruise control
27 10 Releu ventilator climatizare/porți amestec
28 15 Alimentare baterie modul 4×4 (B+)
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Lumini parcare față, lumini parcare spate, lumini număr înmatriculare, reglaj intensitate, lumini parcare remorcă
32 5 Comutator frână (logică), blocare comutator frână
33 5 Alimentare baterie bord (B+)
34 20 Punct de alimentare
35 15 Blocuri de alimentare



Modul de alimentare

Modul de alimentare se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în compartimentul pasagerilor
2 — Neutilizat
3 40** Panou cutia de siguranțe în compartimentul pasagerilor
4 — Neutilizat
5 50** Panou cutia de siguranțe în compartimentul pasagerilor
6 — Neutilizat
7 30** Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Modul control al grupului propulsor (PCM), senzori motor
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul sistem antiblocare roți (ABS)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă aer curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Releu ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 30* Ștergător/spray
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Sistem antiblocare roți (ABS) (electromagneți)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobine releu ventilator motor, releu climatizare, senzori motor, electromagnet VMV
44 15* Bobine de aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Releu pompă combustibil, releu injectoare combustibil
46B — Neutilizat
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnetic ambreiaj climatizare
56B — Neutilizat
* Mini siguranțe ** Maxi siguranțe



Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în compartimentul habitaclului
2 — Neutilizat
3 40** Panou cutia de siguranțe în compartimentul habitaclului
4 — Neutilizat
5 50** Panou cutia de siguranțe în compartimentul habitaclului
6 — Neutilizat
7 30* Electromagnet demaror
8 — Neutilizat
9 40** Cheie de aprindere
10 — Neutilizat
11 30** Siguranță releu modul control al grupului propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul sistem antiblocare roți (ABS)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 30* Ștergător/Ștergătoare parbriz/ pulverizator
30 — Neutilizat
31 15* Proiectoare de ceață
32 — Neutilizat
33 30* Modul sistem antiblocare roți (ABS)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Alimentare PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu climatizare, senzori motor, electrovalvă VMV, electrovalvă EGR, PVC încălzit
44 15* Bobine de aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Electrovalvă ambreiaj climatizare
46B — Neutilizat
47 — Releu PCM
48A — Releu pompă combustibil, releu injectoare combustibil
48B — Releu lumini proiectoare de ceață
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Neutilizat
55 — Releu ventilator
56 — Releu demaror
* Siguranțe mini ** Siguranțe maxi

Schema cutiei de siguranțe și relee – Mazda B-Series

Se referă la vehiculele produse în anii:

2010.

Panoul cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află pe partea dreaptă a bordului, în spatele panoului piciorului.

Panoul cutiei de siguranțe în habitaclu
Număr Amperaj [A] Descriere
1 5 Comutator reglaj luminozitate pe bord
2 10 Faruri pentru remorcarea remorcii
3 10 Far dreapta faruri de întâlnire
4 10 Far stânga faruri de întâlnire
5 30 Modul ștergător parbriz față (RUN/ACCY)
6 10 Radio (RUN/ACCY), iluminare comutator ușă
7 — Neutilizat
8 10 Modul control limitări (RCM), PADI (indicator dezactivare airbag partea pasagerului), senzor clasificare pasageri (OCS)
9 5 Indicator airbag bord
10 10 Bord (RUN/START), modul 4×4 (RUN/START)
11 10 Panou bloc siguranțe în habitaclu (alimentare logică)
12 15 Radio satelit, amplificator subwoofer audiophile, radio satelit
13 15 Claxon, lumini interioare
14 15 Far faruri de drum, indicator faruri de drum (bord)
15 — Neutilizat
16 30 siguranțe Geamuri electrice
17 15 Semnalizator/Semnalizatoare de direcție/urgență
18 — Neutilizat
19 20 Lampă lumină de stop centrală înaltă (CHMSL)/lămpi stop
20 10 Modul sistem antiblocare roți (ABS), modul control viteză, lumini marșarier, întrerupător anulare accelerație, semnalizator electronic (semnalizare)
21 5 Bobină releu demaror
22 5 Radio (START)
23 30 Faruri (faruri de întâlnire și faruri de drum)
24 20 Alimentare baterie radio (B+)
25 — Releu accesoriu (geamuri electrice)
26 2 Întrerupător suprasarcină pilot automat
27 10 Releu ventilator climatizare/uși amestec
28 15 Alimentare baterie modul 4×4 (B+)
29 20 Brichetă, conector diagnostic (OBD II)
30 5 Oglinzi electrice
31 20 Faruri față, lumini de poziție spate, lumini număr, dimmer, lumini de poziție remorcă
32 5 Întrerupător frână (logică)
33 5 Alimentare baterie bord (B+)
34 20 Punct de putere
35 15 Bloc alimentare



Cutia de distribuție a alimentării

Cutia de distribuție a alimentării se află în compartiment motor.

Motor 2,3 l (dacă este prezent)

Motor 2,3 l (dacă este prezent)
Număr Amperaj [A] Descriere
1 40** Panou cutia de siguranțe în compartimentul pasagerilor
2 — Neutilizat
3 40** Panou cutia de siguranțe în compartimentul pasagerilor
4 — Neutilizat
5 50** Panou cutia de siguranțe în compartimentul pasagerilor
6 — Neutilizat
7 30** Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Modul control al grupului propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul sistem antiblocare roți (ABS)
18 — Neutilizat
19 20** Ventilator motor
20 — Neutilizat
21 10* PCM menține alimentarea, electromagnet electrovalvă curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 — Neutilizat
28 — Neutilizat
29 30* Ștergător/spray
30 — Neutilizat
31 — Neutilizat
32 — Neutilizat
33 30* Modul sistem antiblocare roți (ABS)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Putere PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu ventilator motor, releu climatizare, senzori motor, electrovalvă supapă gestionare vapori
44 15* Bobină aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Releu pompă combustibil, releu injectoare combustibil
46B — Neutilizat
47 — Releu ventilator motor
48 — Releu demaror
49 — Neutilizat
50 — Neutilizat
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Releu PCM
56 — Releu ventilator
56A — Releu electromagnet cuplaj climatizare
56B — Neutilizat
* Siguranțe mini ** Siguranțe maxi



Motoare 3,0L și 4,0L (dacă sunt prezente)

Motoare 3,0L și 4,0L (dacă sunt prezente)
Număr Amperaj [A] Descriere
1 40** Panou siguranțe în habitaclu
2 — Neutilizat
3 40** Panou siguranțe în habitaclu
4 — Neutilizat
5 50** Panou siguranțe în habitaclu
6 — Neutilizat
7 30* Electromagnet demaror
8 — Neutilizat
9 40** Cheie aprindere
10 — Neutilizat
11 30** Siguranță releu modul control sistem grup propulsor (PCM)
12 — Neutilizat
13 30** Motor ventilator (climatizare)
14 — Neutilizat
15 — Neutilizat
16 — Neutilizat
17 40** Modul sistem antiblocare roți (ABS)
18 — Neutilizat
19 — Neutilizat
20 — Neutilizat
21 10* PCM menține alimentare, electromagnet electrovalvă curățare rezervor
22 — Neutilizat
23 30* Motor pompă combustibil, injectoare combustibil
24 — Neutilizat
25 10* Electrovalvă ambreiaj climatizare
26 — Neutilizat
27 20* Modul 4×4
28 — Neutilizat
29 30* Ștergător/Ștergătoare parbriz/ pulverizator
30 — Neutilizat
31 15* Proiectoare de ceață
32 — Neutilizat
33 30* Modul Sistem antiblocare roți (ABS)
34 — Neutilizat
35 — Neutilizat
36 — Neutilizat
37 — Neutilizat
38 7,5* Remorcă remorcă (viraj dreapta)
39 15* Putere PCM
40 — Neutilizat
41 10* Cutie automată
42 7,5* Remorcă remorcă (viraj stânga)
43 20* Bobină releu climatizare, senzori motor, electrovalvă supapă gestionare vapori, electrovalvă EGR, PVC încălzit
44 15* Bobină aprindere, condensator
45A — Neutilizat
45B — Neutilizat
46A — Electrovalvă ambreiaj climatizare
46B — Neutilizat
47 — Releu PCM
48A — Releu pompă combustibil, releu injectoare combustibil
48B — Releu proiectoare de ceață
51 — Neutilizat
52 — Neutilizat
53 — Neutilizat
54 — Neutilizat
55 — Releu ventilator
56 — Releu demaror
* Siguranțe mini ** Siguranțe maxi

Post correlati:

  1. Mazda 5 (2006-2018) – cutia de siguranțe
  2. Mazda MPV LW (1999-2006) – cutia de siguranțe
  3. Mazda MPV (2000-2006) – cutia de siguranțe
  4. Mazda Protegé (2000-2003) – cutia de siguranțe
  5. Mazda Titan (1989-2000) – cutia de siguranțe
  6. Mazda MX-5 (1989-2021) – cutia de siguranțe
  7. Mazda RX-8 (2003-2012) – cutia de siguranțe și releu
  8. Mazda MX-30 (2022) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
