Mazda BT-50 (2006-2011) – cutia de siguranțe

Cuprins

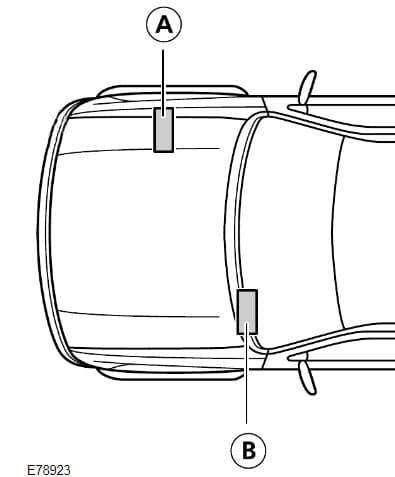

Mazda BT-50 – schema cutiei de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010 și 2011.

Acest model are 2 cutii principale de siguranțe și relee: în habitaclu și sub capotă.

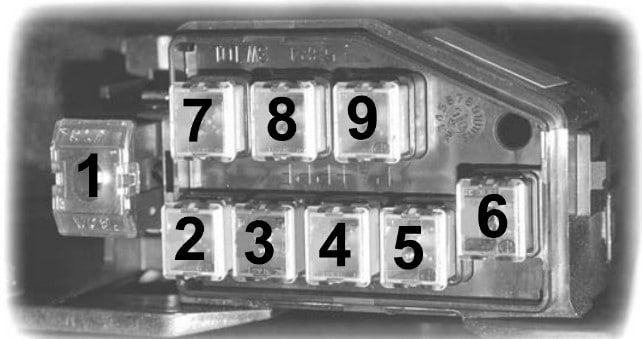

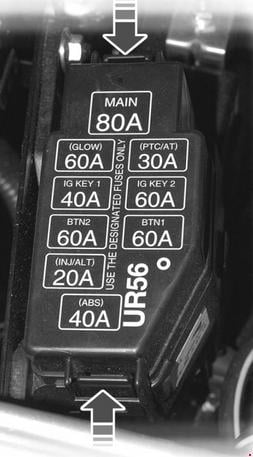

Cutia de siguranțe se află lângă bateria.

Descriere

1	80A MAIN – Pentru protecția tuturor circuitelor
2	60А GLOW – Bujii
3	40A IG KEY 1 – Sisteme de gestionare motor, bord, brichetă și geamuri electrice
4	60A BTN – Faruri față – Far
5	20А INJ / ALT – Injectoare și sistem de alimentare
6	40A ABS – Motor electric Sistem antiblocare roți (ABS), indicatoare de avertizare, lumină de stop
7	30А PTC – Încălzitor combustibil, încălzitor suplimentar
8	60А IG KEY 2 – Sistem climatizare, ștergător și spălător parbriz față
9	60A BTN 1 – Sistem climatizare, lunetă încălzită sau închidere centralizată sau electrovalvă ABS 1 sau geamuri electrice sau lumini spate de poziție sau proiectoare de ceață

Cutia de siguranțe se află sub bord, în spatele panoului protector.

Descriere

1	20A Brichetă, sistem audio, reglaj electric al oglinzilor exterioare, priză electrică suplimentară
2	15A Scaun încălzit
3	15A Ștergător și spălător parbriz față
4	10A Releu pentru climatizare și Sistem antiblocare roți (ABS)
5	30A Sistem de închidere centralizată
6	30A Geamuri electrice
7	Electrovalvă ABS 20A
8	15A Lumină de stop și claxon
9	10A Lumini de avarie
10	15A Bord, lumini de mers înapoi, semnalizatoare și blocare automată a butucului roții față (RWF)
11	15A Sisteme de gestionare a motorului

12	5A Cruise control
13	10A Ambreiaj electromagnetic pentru climatizare
14	20A Lunetă încălzită
15	10A Lumină spate proiectoare de ceață
16	15A Far dreapta
17	15A Far stânga față
18	15A Proiectoare de ceață față
19	10A Lumini de poziție spate, lumini de poziție față, iluminare număr;
20	15A Lumini interioare și indicatoare de avertizare
21	Rezervă
22	30A Geamuri electrice

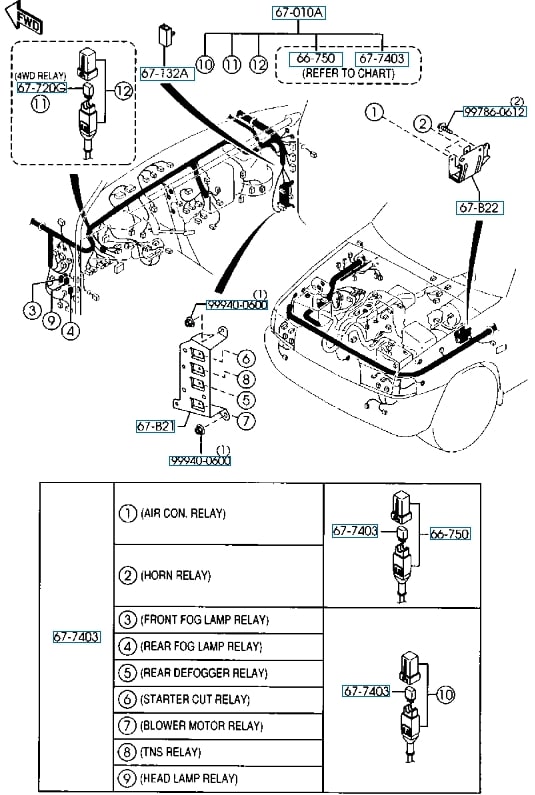

Schema general al releului

Descriere
