Mazda Bongo (1995-2005) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mazda Bongo
Se referă la vehiculele produse în anii:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 și 2005.
În unele regiuni este cunoscut ca Mazda Access.
Tip 1
Cutia de siguranțe din compartimentul pasagerilor
Se află sub bord, partea șoferului.
Descriere
- 20A – Sistem antiblocare roți (ABS)
- 15A – Alarmă
- 20A
- 30A – Acționare electrică a încuietorii centrale
- 20A – Geamuri încălzite ale ușilor spate
- 10A – Ștergător geam uși spate
- 10A – Climatizare
- 20A – Ștergătoare și spălătoare parbriz
- 30A – Geamuri electrice
- 10A – Semnalizatoare
- 15A – Instrumentație
- 15A – Modul control motor
- 20A – Încălzitor combustibil
- 15A
- 15A – Brichetă
- 10A – Claxon
- 10A – Lumini spate
- 15A – Lumină de stop
- 15A – Proiectoare de ceață
- 10A – Iluminare interioară
- 30A – Încălzitor spate
- 30A – Încălzitor principal
Cutia de siguranțe suplimentară
Se află sub scaunul șoferului, între bateria bord și motor în cazul motoarelor pe benzină, sau sub scaunul pasagerului, lângă rezervorul de asistență la direcție în cazul motoarelor diesel, sau sub capota mașinii.
Descriere
- 30A – Far
- 30A – Modul control motor
- 60A – Bujiile incandescente
- 80A – Siguranță principală
- 60A – Sistem antiblocare roți (ABS)
- 40A – Siguranță pentru diverse circuite
- 60A – Iluminare interioară, încuietoare centrală electrică
Cutia de relee
Instalată în panoul de pe partea pasagerului, sub compartimentul pentru obiecte.
Relee:
- Claxon
- Ventilator încălzitor
- Ventilator încălzitor spate
- Climatizare
- Far
- Lumină de stop
- Lumini de poziție
- Selectoare cutie automată
Elementele individuale relee pot fi găsite în compartimentul motor, precum și lângă bateria bord – bloc siguranțe de înaltă putere.
Tip 2

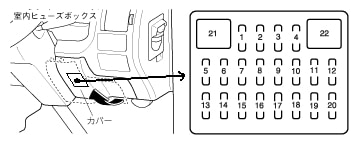

Cutia de siguranțe din compartimentul pasagerilor
Se află în partea inferioară a bordului, în spatele capacului protector.
Opi
| 1 | 20A – Far dreapta (modele din 2001) |
| 2 | 20A – Far stânga (modele din 2001) |
| 3 | Bujii incandescente (modele din 1999) |
| 20A – Faruri (modele din 2001) | |
| 4 | 15A – Sistem finisare uși |
| 5 | 10A – Climatizare |
| 6 | 20A – Ștergător și spălător parbriz |
| 7 | 30A – Ridicătoare geamuri electrice |
| 8 | 10A – Ștergător geam uși spate |
| 9 | 20A – Accesoriu, siguranță pentru diverse circuite |
| 10 | 10A – Semnalizatoare |
| 11 | 15A – Instrumentație |
| 12 | 15A – Sistem de gestionare a motorului |
| 13 | 15A – Brichetă, oglinzi electrice, radio, siguranță pentru diverse circuite, ventilator compartiment motor |
| 14 | 15A – Acționare electrică a jaluzelei drepte |
| 15 | 15A – Acționare electrică a jaluzelei stângi |
| 16 | 10A – Claxon (modele din 1999) |
| 15A – Lumini laterale, iluminare de fundal a instrumentarului (modele din 2001) | |
| 17 | 30A – Încuietoare centrală |
| 18 | 15A – Lumină de stop |
| 19 | 10A – Alarmă |
| 20 | 10A – Iluminare interioară, iluminare portbagaj |
| 21 | 30A – Geamuri încălzite ale ușilor spate (modele din 1999) |
| 22 | 30A – Echipament opțional (modele din 1999) |
Cutia de siguranțe în compartiment motor
Cutia de siguranțe
Se află lângă baterie.
Descriere
| MAIN | 100A Siguranță principală |
| HEAD | Faruri 30A |
| FAN | 30A Motor ventilator condensator, siguranță pentru diverse circuite |
| FAN 2 | 40A Motor ventilator condensator, siguranță pentru diverse circuite |
| ST SIG | 10A Demaror |
| PTC | 20A Încălzitor suplimentar |
| SEC | Sistem antiblocare roți (ABS) 20A |
| TAIL | 15A Lumini laterale, iluminare de fundal a instrumentarului |
| ALIMENTAZIONE AC | Siguranță 15A pentru diverse circuite |
| FIP | 15A Pompă combustibil, modul control motor |
| fOG | 15A Proiectoare de ceață |
| IGKEY | Siguranță 60A pentru diverse circuite |
| SEZIONE | Sistem antiblocare roți (ABS) 60A |
| RISCALDATORE | 30A Încălzitor spate |
| BTN | 40A Iluminare interioară, încuietoare centrală |
| RISCALDATORE | Încălzitor 30A |
| AGGIUNGI VENTOLA | Motor ventilator condensator electric 30A |
Circuit – releu pompa combustibil
Cutie relee
Elementele individuale pot fi instalate în toată această unitate. De exemplu, releul bujiilor incandescente este lângă baterie, încălzitorul spate este aproape de acesta. Sau pe aripa stângă: releu dimensiuni, proiectoare de ceață, trapă pliabilă, etc.
