Seat Alhambra (2011-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Alhambra 2011–2021, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Seat Alhambra
Se referă la vehiculele produse în anii:
2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) este siguranța 15 (față) și 31 (spate) 15A în blocul siguranțe din compartimentul pasagerilor.

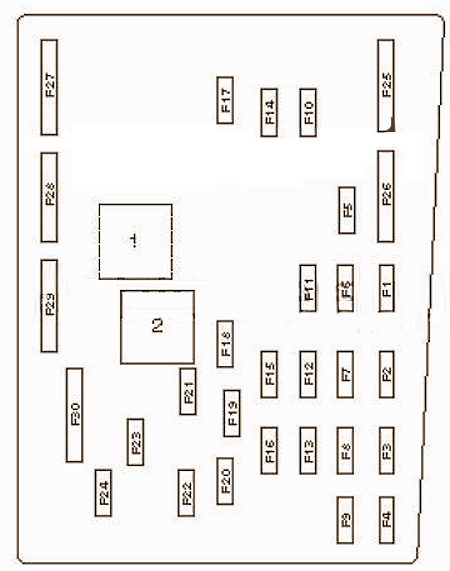

Compartiment motor
Schema panoului principal
| Număr | Descriere | Amperaj [A] |
| F1 | Bloc stabilizator de tensiune | 30 |
| F2 | Unitate control alimentare bord | 30 |
| F3 | Sistem antiblocare roți (ABS)/ESP | 30 |
| F4 | Unitate control alimentare bord;
Circuit alimentare; Iluminare stânga. |
30 |
| F5 | Unitate control baterie | 5 |
| F6 | Circuit alimentare;
Iluminare dreapta. |
30 |
| F7 | Releu claxon cu două tonuri;
Releu încălzit parbriz. |
25 |
| F8 | Amplificator audio | 30 |
| F9 | Sistem audio;
Navigație. |
20 |
| F10 | Gestionare motor | 30 |
| F11 | Unitate diagnostic | 5 |
| F12 | Unitate mecatronică DSG | 15 |
| F13 | Releu principal | 5 |
| F14 | Gestionare motor | 10/30 |
| F15 | – | |
| F 16 | Gestionarea motorului | 15/30 |
| F17 | 15/20 | |
| F18 | Pompă combustibil | 30 |
| F19 | Ștergător parbriz față | 30 |
| F20 | Releu pompă lichid răcire suplimentar | 15 |
| F21 | Încălzitor suplimentar | 20 |
| F22 | Releu spălător faruri | 20/30 |
| F23 | 15 | |
| F24 | 10 | |
| F25 | Sistem antiblocare roți (ABS)/ESP | 40 |
| F26 | Modul control ventilator ventilație | 40 |
| F27 | Circuitele principale de aprindere | 50 |
| F28 | Bobină de aprindere | 50 |
| F29 | 40 | |
| F30 | Circuite auxiliare | 50 |

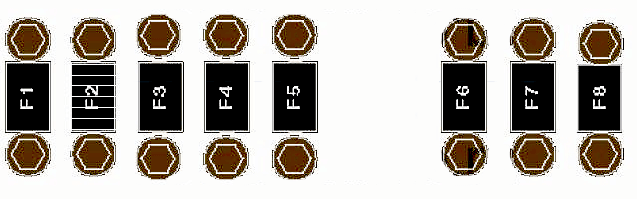

Schema panoului de alimentare
| Număr | Descriere | Amperaj [A] |
| 1 | Sistem de încărcare;
Alternator. |
150/200 |
| 2 | Servodirecție | 80 |
| 3 | Unitate de control a motor ventilator răcire | 80 |
| 4 | 80 | |
| 5 | 100 | |
| 6 | Parbriz încălzit | 50 |
| 7 | Încălzitor lichid răcire | 70 |
| 8 | Siguranță termică 2. Ușă culisantă spate dreapta. Siguranță termică 1. Reglează poziția scaunului partea șoferului. Siguranță termică 1. Reglează poziția scaunului față partea pasagerului |
60 |

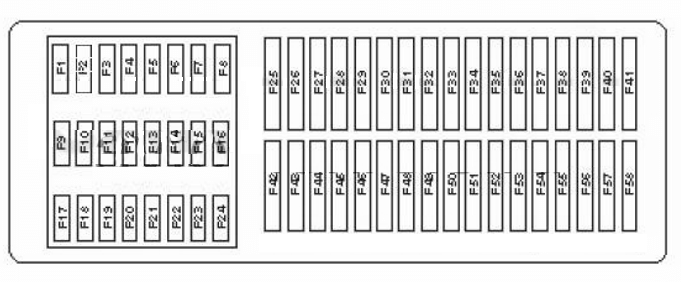

Compartiment pasageri
Tabloul de bord se află pe partea șoferului.
| Număr | Descriere | Amperaj [A] |
| F4 | Releu demaror | 10 |
| F5 | Sistem control suspensie | 10 |
| F9 | SRS | 7,5 |
| F10 | Echipament vehicule speciale | 5 |
| F11 | Sistem control 4WD | 10 |
| F12 | Far xenon (stângă) | 10 |
| F13 | 5 | |
| F14 | 7,5 | |
| F15 | 10 | |
| F 16 | Far xenon (dreapta) | 10 |
| F17 | Telefon | 5 |
| F18 | Echipament vehicule speciale | 7,5 |
| F20 | Sistem antiblocare roți (ABS)/ESP | 5 |
| F21 | Climatizare;
Încălzire. |
5 |
| F24 | Sistem control de la distanță pentru închidere centralizată și pornire motor | 7,5 |
| F26 | Climatizare;
Încălzire. |
5 |
| F28 | Motor ștergător spate | 10/15 |
| F36 | Frână de parcare | 30 |
| F37 | 10/25 | |
| F38 | 10/30 | |
| F39 | Unitate control electronică coloana volan | 7,5 |
| F40 | Sistem multimedia | 5 |
| F41 | Tablou de bord instrumente | 5 |
| F42 | Sistem control suspensie | 15 |
| F43 | Scaun electric | 30 |
| F44 | 25 | |
| F45 | 30 | |
| F46 | 30 | |
| F47 | 10 | |
| F48 | 15 | |
| F49 | Frână de parcare | 30 |
| F50 | 30 | |
| F51 | Încălzire scaun | 30 |
| F52 | 20/30 | |
| F53 | Conector alimentare accesorii | 30 |
| F54 | Blocare coloana volan | 10 |
| F55 | Conector electric remorcă | 25 |
| F56 | Unitate control remorcă | 30 |
| F57 | Radio cu două canale | 10 |
| F58 | Echipament vehicule speciale | 25 |
| Număr | Descriere | Amperaj [A] |
| F4 | Releu demaror | 10 |
| F5 | Sistem control suspensie | 10 |
| F9 | SRS | 7,5 |
| F10 | Echipament vehicule speciale | 5 |
| F11 | Sistem control 4WD | 10 |
| F12 | Far xenon (stânga) | 10 |
| F13 | 5 | |
| F14 | 7,5 | |
| F15 | 10 | |
| F 16 | Far xenon (dreapta) | 10 |
| F17 | Telefon | 5 |
| F18 | Echipament vehicule speciale | 7,5 |
| F20 | Sistem antiblocare roți (ABS)/ESP | 5 |
| F21 | Climatizare;
Încălzire. |
5 |
| F24 | Sistem control de la distanță pentru închidere centralizată și pornire motor | 7,5 |
| F26 | Climatizare;
Încălzire. |
5 |
| F28 | Motor ștergător spate | 10/15 |
| F36 | Frână de parcare | 30 |
| F37 | 10/25 | |
| F38 | 10/30 | |
| F39 | Unitate control electronică coloana volan | 7,5 |
| F40 | Sistem multimedia | 5 |
| F41 | Tablou de bord instrumente | 5 |
| F42 | Sistem control suspensie | 15 |
| F43 | Scaun electric | 30 |
| F44 | 25 | |
| F45 | 30 | |
| F46 | 30 | |
| F47 | 10 | |
| F48 | 15 | |
| F49 | Frână de parcare | 30 |
| F50 | 30 | |
| F51 | Încălzire scaun | 30 |
| F52 | 20/30 | |
| F53 | Conector alimentare accesorii | 30 |
| F54 | Blocare coloana volan | 10 |
| F55 | Conector electric remorcă | 25 |
| F56 | Unitate control remorcă | 30 |
| F57 | Radio cu două canale | 10 |
| F58 | Echipament vehicule speciale | 25 |
Portbagaj
| Număr | Descriere | Amperaj [A] |
| F1 | Ușă culisantă stânga acționată electric | 40 |
| F2 | Control deschidere/închidere uși spate | 30 |
| F3 | Unitate de control remorcă | 30 |
| F4 | 30 | |
| 1 | Releu alimentare conector remorcă |
Schema cutiei de siguranțe și relee – Seat Alhambra
Se referă la vehiculele produse în anii:
2015, 2016, 2017, 2018, 2019, 2020.

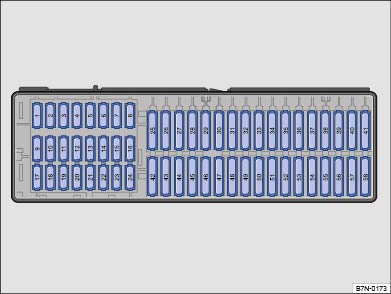

Siguranțe în bord
