Hyundai Venue I (2019-2021) – cutia de siguranțe
Poziția panoului cutia de siguranțe de pe bord
În interiorul capacului panoului cutia de siguranțe/releu se află o etichetă a siguranței/releului care descrie denumirile și valorile nominale ale siguranței/releului.
Poziția bloc siguranțe în compartiment motor
Panoul cutia de siguranțe se află în compartiment motor pe partea dreaptă.

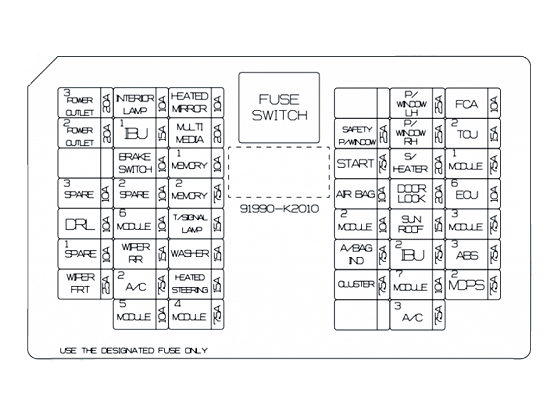

Schema panoului cutia de siguranțe de pe bord
| Nume siguranță | Amperi [A] | Descriere |
|---|---|---|
| Nume siguranță | Amperi [A] | Descriere |
| POWER OUTLET 3 | 20A | Încărcător baterie USB |
| INTERIOR LAMP | 10 A | Bec față în cadrul ușii dreapta și stânga;
Iluminare interioară; Bec de citit. |
| HEATED MIRROR | 10 A | Alimentare oglindă exterioară partea șoferului și partea pasagerului;
Modul control climatizare. |
| P/WINDOW LH | 25A | Comutator principal geam electric |
| FCA | 10 A | Unitate asistență coliziune – față |
| POWER OUTLET 2 | 20A | Compartiment motor față |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Unitate audio principală;
Audio-video și navigație. |
| SAFETY P/WINDOW | 25A | Modul securitate geam |
| P/WINDOW RH | 25A | Comutator principal geam electric;
Comutator geam electric partea pasagerului. |
| TCU2 | 15A | Comutator gamă punte motor;
Comutator lumină marșarier. |
| BRAKE SWITCH | 10 A | IBU;
Comutator lumină de stop. |
| MEMORY 1 | 10 A | Set indicatori;
Modul control climatizare. |
| START | 7,5A | [M/T] ECM, IBU, [IVT] Comutator gamă transmisie |
| S/HEATER | 20A | Modul control încălzire scaune față |
| MODULE 1 | 7,5A | Comutator lumină de stop;
Manetă schimbător bancomat. |
| MEMORY 2 | 7,5A | Modul control SRS |
| AIR BAG | 10 A | Senzor detectare pasager;
Modul control SRS. |
| DOOR LOCK | 20A | Releu hayon spate;
Închidere centralizată. |
| Nume siguranță | Amperaj [A] | Descriere |
|---|---|---|
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | Releu DRL |
| MODULE 6 | 10 A | Conector de legătură date;
Electromagnet blocare cheie |
| T/SIGNAL LAMP | 15A | IBU |
| MODULE 2 | 10 A | Comutator Crash Pad;
Cameră multifuncțională; Unitate avertizare coliziune în unghiul mort stânga și dreapta. |
| SUNROOF | 15A | Motor trapă |
| MODULE 3 | 7,5A | Comutator consolă;
Indicator manetă cutie automată; Modul control climatizare; Audio; Modul control încălzire scaune față. |
| WIPER RR | 15A | Bloc conector E/R (releu ștergător spate);
Motor ștergător spate. |
| WASHER | 15A | Comutator multifuncțional |
| A/BAG IND | 7,5A | Comutator central pe bord;
Set indicatori. |
| IBU 2 | 7,5A | IBU |
| ABS3 | 7,5A | Bloc conexiune E/R (conector control universal);
Modul ESC. |
| WIPER FRT | 25A | Bloc conector E/R (releu ștergător față tensiune joasă);
Motor ștergător față. |
| A/C 2 | 7,5A | Bloc conexiune E/R (releu ventilator);
Modul control climatizare. |
| HEATED STEERING | 15A | Neutilizat |
| CLUSTER | 7,5A | Cluster instrumente |
| MODULE 7 | 10 A | Releu priză alimentare;
Comutator alimentare oglindă exterioară; IBU; Unitate audio principală; Audio-video și navigație. |
| MDPS 2 | 7,5A | Unitate MDPS |
| MODULE 5 | 10 A | IBU;
Modul control încălzire scaune față. |
| MODULE 4 | 7,5A | IBU |
| A/C 3 | 7,5A | Motor ventilator;
Modul control climatizare. |

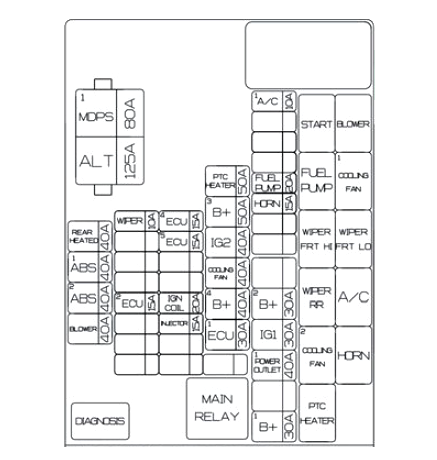

Schema panoului cutiei de siguranțe în compartiment motor
| Nume siguranță | Amperaj [A] | Descriere |
|---|---|---|
| Nume siguranță | Amperaj [A] | Descriere |
| ALT | 125A | Alternator, siguranță multiplă – MDPS 1;
Siguranță – încălzire spate, ventilator, Sistem antiblocare roți (ABS) 1, Sistem antiblocare roți (ABS) 2. |
| MDPS 1 | 80A | Unitate MDPS |
| REAR HEATED | 40A | Bloc conexiune ICU (releu încălzire spate) |
| ABS 1 | 40A | Conector control universal;
Modul ESC. |
| ABS 2 | 40A | Modul ESC |
| BLOWER | 40A | Releu ventilator |
| WIPER | 10 A | Ștergător FRT LO Realy, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| IGN COIL | 20A | Bobină de aprindere #1~#4 |
| INJECTOR | 15A | ECM/PCM, injector #1~#4;
Releu pompă combustibil. |
| Nume siguranță | Amperi [A] | Descriere |
|---|---|---|
| PTC HEATER | 50A | Releu încălzitor PTC |
| B+3 | 50A | Bloc conexiune ICU (siguranță – ÎNCUIETORI UȘĂ, S/ÎNCĂLZITOR, SIGURANȚĂ P/GEAM, TRAPĂ, releu geam electric) |
| IG2 | 40A | Releu demaror;
Panou relee PDM (releu IG2); Comutator aprindere. |
| COOLING | ||
| FAN | 40A | Releu ventilator răcire 1/2 |
| B+4 | 40A | Bloc conexiune ICU (siguranță – MODUL 6, COMUTATOR FRÂNĂ, LAMPĂ SEMNALIZARE, DRL, IBU 1, dispozitiv întrerupere automată curent dispersie) |
| ECU1 | 30A | Releu principal, siguranță – ECU 4, ECU 5 |
| A/C 1 | 10 A | Releu climatizare |
| FUEL PUMP | 20A | Releu pompă combustibil |
| HORN | 15A | Releu claxon |
| B+2 | 30A | Bloc conexiune ICU (IPS (5CH) E-COMUTATOR, IPS (2CH)) |
| IG1 | 30A | [Cu cheie inteligentă]
Panou relee PDM (releu IG1) [Fără cheie inteligentă] Comutator aprindere |
| POWER OUTLET 1 | 40A | Bloc conexiune ICU (releu priză alimentare) |
| B+1 | 30A | Bloc conexiune ICU (IPS (5CH) E-COMUTATOR, IPS (1CH)) |
