Hyundai Getz (2002-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai Getz (2002–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).
Hyundai Getz (2002-2005) – schema siguranței
Anul producției: 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Hyundai Getz (2002-2005) este siguranța C/LIGHT în bloc siguranțe pe bord.
Compartiment motor
| Nume | Amp [A] | Descriere |
| IGN 2 | 30 | Cheie de aprindere |
| IGN 1 | 30 | Comutator aprindere;
Releu demaror. |
| ECU | 30 | Pompă combustibil;
Alternator; ECM. |
| F / PUMP | 20 | Comutator dezactivare automată pompă combustibil |
| RAD | 30 | Ventilator radiator |
| BATT | 50 | Far;
Releu dezaburire. |
| ABS | 10 | Sistem antiblocare roți (ABS) |
| ECU | 10 | ECM |
| SNSR | 10 | A / CON;
Pompă combustibil. |
| INJ | 15 | Injector |
| A / CON | 10 | A/CON |
| HORN | 10 | Claxon |
| ABS1 | 20 | Sistem antiblocare roți (ABS) |
| ABS2 | 40 | Sistem antiblocare roți (ABS) |
| BLW | 30 | Ventilator;
Motor ventilator. |
| P / WDW | 30 | Alimentare geam |
| EPS | 50 | Servodirecție electronică |
| BATT | 100 | Alternator (1,1 l) |
| 120 | Alternator (1,3 / 1,6 l) | |
| SPARE | 15 | Siguranță de rezervă |
| SPARE | 10 | Siguranță de rezervă |
| SPARE | 10 | Siguranță de rezervă |

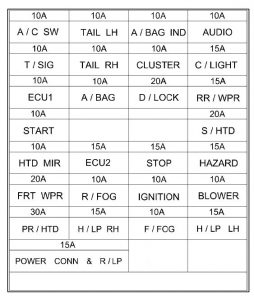

Panou interior
| Nume | Amp [A] | Descriere |
| A / C SW | 10 | Climatizare |
| TAIL LH | 10 | Lumină de stop / spate stânga |
| A / BAG IND | 10 | Indicator sistem airbag |
| AUDIO | 10 | Audio, oglindă retrovizoare electronică |
| T / SIG | 10 | Aprindere semnal luminos, lumină de mers înapoi |
| TAIL RH | 10 | Lumină de stop / spate (dreapta) |
| TAIL RH | 10 | Lumină de stop / spate (dreapta) |
| CLUSTER | 10 | Grup |
| C / LIGHT | 15 | Brichetă |
| ECU 1 | 10 | PCM, control Sistem antiblocare roți (ABS) |
| A/BAG | 10 | Sistem airbag |
| D / LOCK | 20 | Sistem închidere uși;
Trapă. |
| RR / WPR | 15 | Motor ștergător spate |
| START | 10 | Releu demaror;
Sistem alarmă; |
| S / HTD | 20 | Încălzitor scaun |
| HTD MIR | 10 | Dezghețător lunetă spate |
| ECU2 | 15 | ECM |
| STOP | 15 | Lumină de stop;
Alimentare geam. |
| HAZARD | 15 | Lumină avertizare pericol;
ETACM. |
| FRT WPR | 20 | Motor ștergător față |
| R / FOG | 10 | Lumină spate proiectoare de ceață |
| IGNITION | 10 | Lumină proiectoare de ceață;
ETACM; Geam electric; Dispozitiv nivelare faruri. |
| BLOWER | 10 | Ventilator;
Trapă. |
| PR / HTD | 30 | Dezghețător lunetă spate |
| H / LP RH | 15 | Far (dreapta) |
| F / FOG | 10 | Lumină față proiectoare de ceață |
| H / LP LH | 15 | Semnalizator faruri de drum, far (stânga) |
| POWER CONN & R/LP | 15 | Lampă de bun venit;
Audio; Grup. |
Hyundai Getz (2002-2008) – schema cutiei de siguranțe
Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Hyundai Getz (2002-2008) este siguranța 8 în bloc siguranțe pe bord.

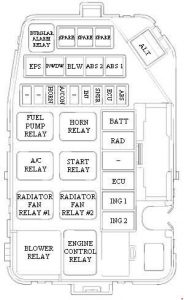

Bloc siguranțe în compartiment motor
| Siguranță |
Amp [A] | Descriere |
| ALT | 120 | Alternator |
| ABS.1 | 20 | Modul control Sistem antiblocare roți (ABS);
Conector de aerisire. |
| ABS.2 | 40 | Modul control Sistem antiblocare roți (ABS);
Conector de aerisire. |
| BLW | 30 | Releu ventilator răcire |
| P / WDW | 30 | Releu geam electric |
| EPS | 50 | Modul control EPS |
| ВАТТ | 50 | Releu lumini spate;
Siguranță 11,19,20,25,27,29. |
| RAD | 30 | Releu ventilator încălzitor * 1, * 2 |
| ECU | 30 | Releu pompă combustibil;
Releu control motor; Siguranță ECU. |
| IGN.1 | 30 | Cheie aprindere |
| IGN.2 | 30 | Cheie aprindere;
Releu demaror |
| HORN | 10 | Releu claxon |
| A / CON | 10 | Releu Climatizare |
| INJ | 15 | PCM (cu excepția 1,1 l);
ECM (1,1 l); Injector; Senzor poziție arbore cu came; Senzor poziție arbore motor; Actuator reglare turație ralanti; Electrovalvă golire rezervor. |
| SNSR | 10 | PCM (cu excepția ML);
ECM (ML); Releu pompă combustibil; Releu climatizare; Senzor de oxigen; SMATRA. |
| ECU | 10 | PCM (cu excepția ML);
ECM (ML). |
| ABS | 10 | Modul control Sistem antiblocare roți (ABS);
Conector de aerisire. |

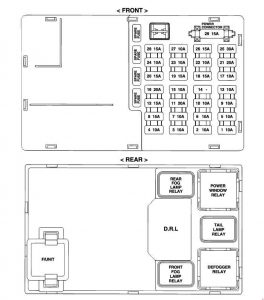

Panoul cutiei de siguranțe de pe bord
| Nr |
Amp [A] |
Descriere |
| 1 | 10 | Comutator climatizare;
Comutator dezghețare. |
| 2 | 10 | Lucciola față stânga;
Lucciola spate stânga. |
| 3 | 10 | Set de semnalizatoare |
| 4 | 10 | Audio;
Comutator alimentare oglindă exterioară. |
| 5 | 10 | Comutator gamă punte motor;
Comutator lumini rezervă; Comutator lumini avarie. |
| 6 | 10 | Lucciola față dreapta;
Lucciola spate dreapta; Lucciola plăcuță față și spate. |
| 7 | 10 | Rezistor preexcitație;
Set de semnalizatoare; ETACM; Contor timp conectare centuri de siguranță. |
| 8 | 15 | Brichetă |
| 9 | 10 | Generator;
Modul control EPS; PCM (cu excepția 1,1 l); ECM (1,1 l); Senzor viteză vehicul; Comutator levier cutie automată A / T. |
| 10 | 10 | Modul control SRS |
| 11 | 20 | Releu încuietoare ușă;
Releu deblocare ușă; Controler trapă; Actuator încuietoare ușă partea șoferului. |
| 12 | 15 | Motor ștergător spate;
Comutator multifuncțional. |
| 13 | 10 | Releu demaror;
Releu alarmă antifurt. |
| 14 | – | Neutilizat |
| 15 | 10 | Modul control DRL |
| 16 | 20 | Comutator încălzire scaun față stânga (dreapta) |
| 17 | 10 | Comutator deflector, ECM;
Motor oglindă exterioară partea șoferului (asistență) și deflector. |
| 18 | 15 | Bobină de aprindere;
Condensator. |
| 19 | 15 | Releu ridicător geamuri;
Comutator lumină de stop. |
| 20 | 15 | Comutator lumini de avarie;
ETACM. |
| 21 | 20 | Motor ștergător față;
Comutator multifuncțional. |
| 22 | 10 | Releu lumini spate proiectoare de ceață |
| 23 | 10 | Releu lumini față proiectoare de ceață;
Releu ridicător geam; ETACM; Temporizator deflector; Acționator nivelare far stânga (dreapta); Comutator nivelare faruri. |
| 24 | 10 | Releu ventilator;
Controler trapă. |
| 25 | 30 | Releu deflector;
Temporizator deflector; ETACM. |
| 26 | 15 | Far față dreapta |
| 27 | 10 | Releu lumini față proiectoare de ceață |
| 28 | 15 | Far stânga;
Set semnalizatoare. |
| 29 | 15 | Set semnalizatoare;
Comutator lumini spate proiectoare de ceață; Conector interfață date; Audio; ETACM; Comutator avertizare uși; Conector control universal; Lumină portbagaj; Lumină de citit; Lumină interior; Instalare consolă superioară. |
