BMW X1 II F48 (2016-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X1 (F48) 2016-2021, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW X1 II (F48) – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018, 2019, 2020, 2021.
Poziția cutiei de siguranțe în compartimentul motor
Coboară capacul, uită-te la săgeată.
La finalul postării vei găsi descrierea simbolurilor!

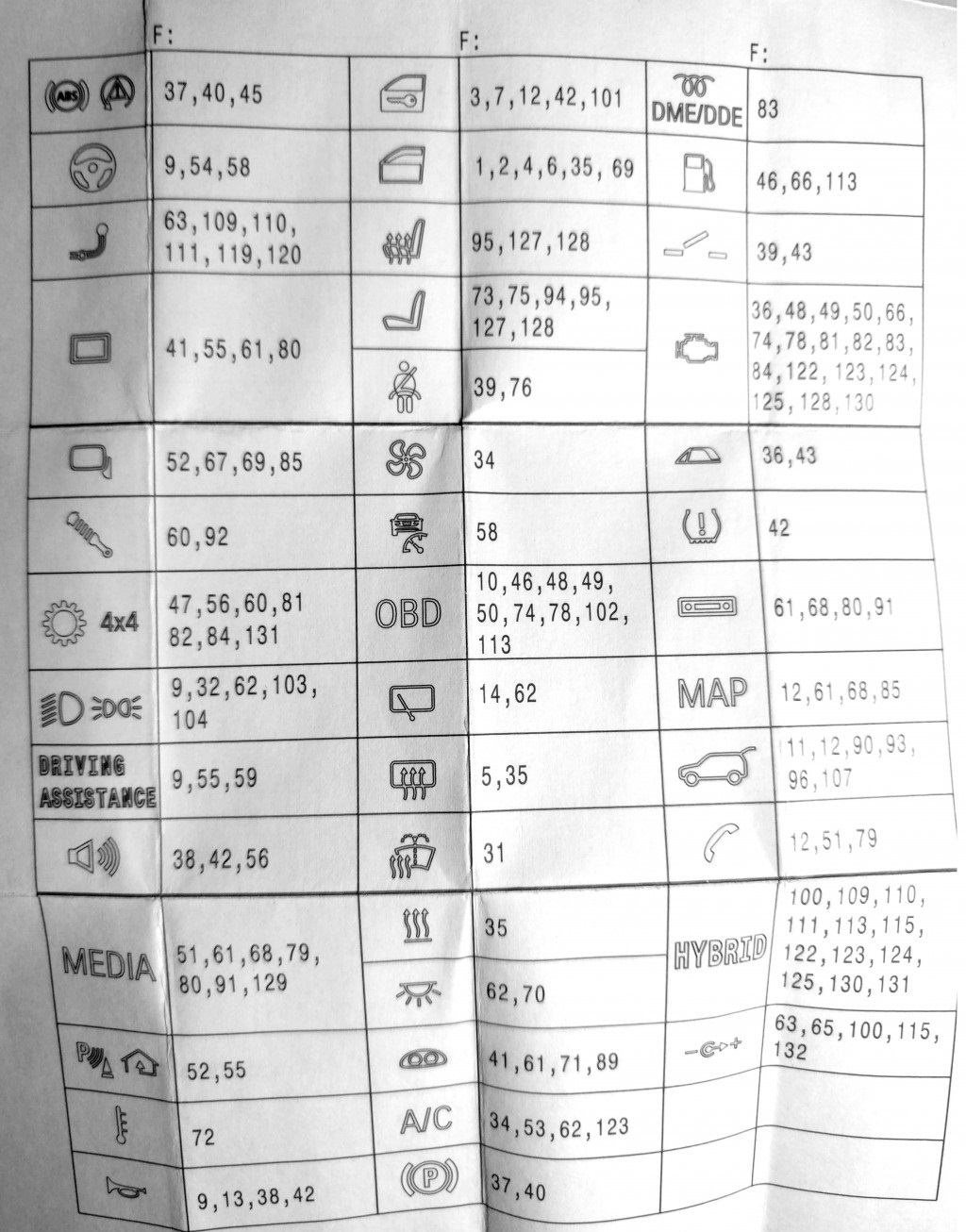

Simboluri și numerele siguranțelor
Numerele siguranțelor referitoare la semnificația siguranței.
Schema cutiei de siguranțe
| Siguranță | Număr |
|---|---|
| Siguranță | Număr |
| 30 | – |
| 31 | 50 |
| 32 | 40 |
| 33 | – |
| 34 | 40 |
| 35 | 50 |
| 36 | – |
| 37 | 5 |
| 38 | 5 |
| 39 | 5 |
| 40 | 5 |
| 41 | 5 |
| 42 | 5 |
| 43 | 30 |
| 44 | – |
| 45 | 40 |
| 46 | 5 |
| 47 | 30 |
| 48 | 30 |
| 49 | 5 |
| 50 | 5 |
| 51 | 5 |
| 52 | 5 |
| 53 | 5 |
| 54 | 5 |
| 55 | 5 |
| 56 | 5 |
| 57 | – |
| 58 | 10 |
| 59 | 5 |
| 60 | 5 |
| 61 | 20 |
| 62 | 5 |
| 63 | 20 |
| 64 | – |
| 65 | 20 |
| 66 | 20 |
| 67 | 7,5 |
| 68 | 5 |
| 69 | 7,5 |
| 70 | 5 |
| 71 | 7,5 |
| 72 | 5 |
| 73 | 10 |
| 74 | 5 |
| 75 | 10 |
| 76 | 5 |
| 77 | – |
| 78 | 15 |
| 79 | 5 |
| 80 | 5 |
| Siguranță | Număr |
|---|---|
| 81 | 15 |
| 82 | 5 |
| 83 | 7,5 |
| 84 | 5 |
| 85 | 5 |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | 5 |
| 90 | 5 |
| 91 | 15 |
| 92 | 10 |
| 93 | 15 |
| 94 | 20 |
| 95 | 30 |
| 96 | 10 |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | 5 |
| 101 | 5 |
| 102 | 15 |
| 103 | 20 |
| 104 | 20 |
| 105 | – |
| 106 | – |
| 107 | 40 |
| 108 | – |
| 109 | 5 |
| 110 | 5 |
| 111 | 5 |
| 112 | – |
| 113 | 10 |
| 114 | – |
| 115 | 5 |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | 20 |
| 120 | 20 |
| 121 | – |
| 122 | 5 |
| 123 | 5 |
| 124 | 10 |
| 125 | 10 |
| 126 | – |
| 127 | 30 |
| 128 | 30 |
| 129 | 30 |
| 130 | 10 |
| 131 | 30 |
| 132 | 20 |

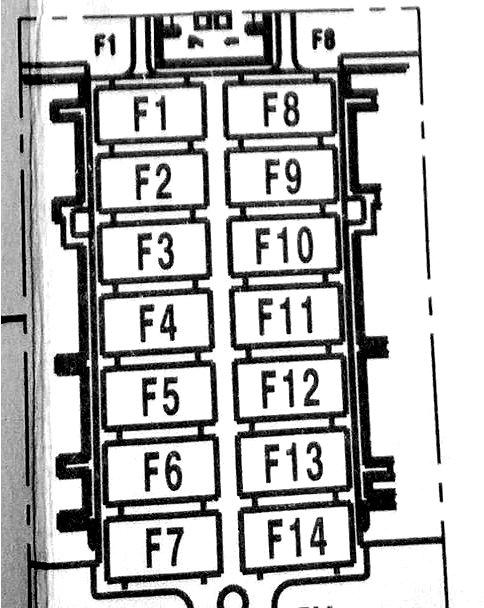

Schema BDC (Body Domain Controller)
| Siguranță | Amperi [A] |
|---|---|
| 1 | 30 |
| 2 | 30 |
| 3 | 20 |
| 4 | 30 |
| 5 | 30 |
| 6 | 30 |
| 7 | 20 |
| 8 | – |
| 9 | 5 |
| 10 | 7,5 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 15 |
| 14 | 15 |
Semnificația simbolurilor siguranțelor BMW
Lista va fi actualizată continuu. Dacă ai sugestii, lasă un comentariu sau scrie un e-mail!
| Nr | Simbol | Descriere |
| 1 |  |
Sistem antiblocare roți (ABS) (sistem de prevenire a blocării roților în timpul frânării), DSC (control dinamic al stabilității) |
| 2 |  |
Modul control funcție coloana volan |
| 3 |  |
Modul remorcă, cârlig remorcare |
| 4 |  |
Afișaj pe parbriz Head-Up (HUD) |
| 5 |  |
Sistem START-STOP |
| 6 |  |
Oglinzi electrice |
| 7 |  |
Sistem suspensie pneumatică |
| 8 |  |
Transmisie; DSC – control dinamic al stabilității;
SMG – transmisie manuală secvențială. |
| 9 |  |
Faruri principale; Senzor ploaie;
Senzor lumină; Control electronic al înălțimii de rulare. |
| 10 |  |
Modul lumini |
| 11 |  |
Changer CD; Modul Can Gateway. |
| 12 |  |
Alarmă |
| 13 |   |
Senzori parcare / Home link (deschizător ușă garaj) |
| 14 |  |
Ventilator electric |
| 15 |  |
Claxon |
| 16 |  |
Modul ușă; Închidere automată silențioasă. |
| 17 |  |
Geamuri electrice |
| 18 |  |
Scaune încălzite |
| 19 |  |
Reglaj scaune |
| 20 |  |
Curele de siguranță |
| 21 |  |
OBD |
| 22 |  |
Încălzire;Încălzire independentă pentru staționare.
Încălzire parbriz. |
| 23 |  |
Regulator de viteză |
| 24 |  |
Releu ștergător spate |
| 25 |  |
Dezgheț lunetă spate (încălzire lunetă spate) |
| 26 |  |
Încălzitor lichid parbriz |
| 27 |  |
Ventilator răcire |
| 28 |  |
Lumini interioare |
| 29 |  |
Panou instrumente;Vitezometru |
| 30 |   |
Sistem climatizare |
| 31 | DDE | Electronică digitală Diesel (DDE) |
| 32 |  |
Releu pompa combustibil;Control pompa combustibil. |
| 33 |  |
DME – Electronică digitală motor;Modul tensiune integrat – IVM. |
| 34 |  |
BDC (Controler caroserie Body Domain Controller) |
| 35 |  |
Amplificator HiFi;Sintonizator TV;
Modul video. Radio (?). |
| 36 |  |
Control presiune pneuri RDV |
| 37 |  |
Spălător parbriz față |
| 38 |  |
Sistem spălare faruri |
| 39 |  |
Trapă;Geam panoramic;
Modul superior cabriolet. |
| 40 |  |
Telefon |
| 41 |  |
Modul superior cabriolet;Releu cabriolet. |
| 42 |  |
Brichetă față și spate;La 12V;
La încărcare compartiment torpedou (12V). |
| 43 |  |
Frână de parcare |
| 44 |  |
Blocare capac portbagaj (haion spate);Închidere automată haion spate. |
| 45 |  |
Parasolar electric spate (pentru BMW F60 M5) |
| 46 |  |
Sistem tracțiune dinamică |
| 47 |  |
Tracțiune integrală |
| 48 |  |
Sistem START-STOP |
| 49 |  |
Asistent conducere |
| 50 |  |
Sistem hibrid |
| 51 |  |
Sistem audio |
| 52 |  |
Oglindă retrovizoare electrocrhomatică |
| 53 |  |
Releu compresor sistem suspensie pneumatică |
