Hyundai Accent (i25) HC – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai Accent (i25) HC, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
2017, 2018, 2019, 2020, 2021, 2022

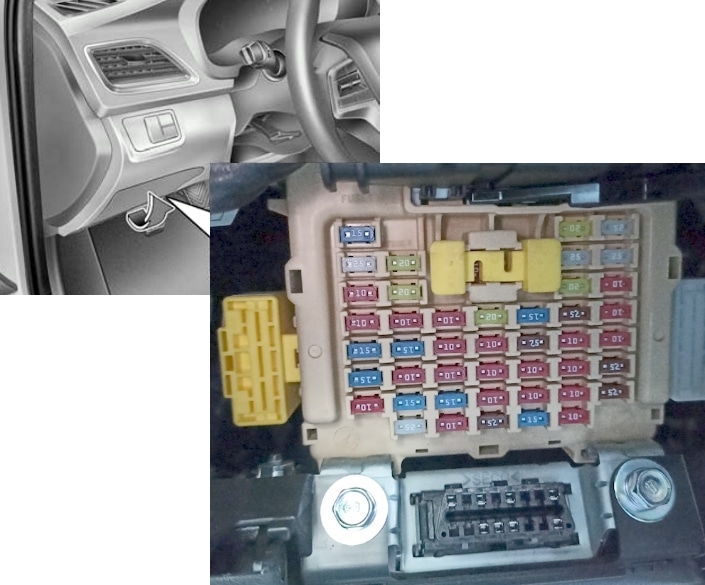

Cutia de siguranțe în compartimentul pasagerului
Se află în partea inferioară a bordului. Pentru a accesa, îndepărtați capacul protector în direcția săgeții. Există și un conector de diagnosticare.

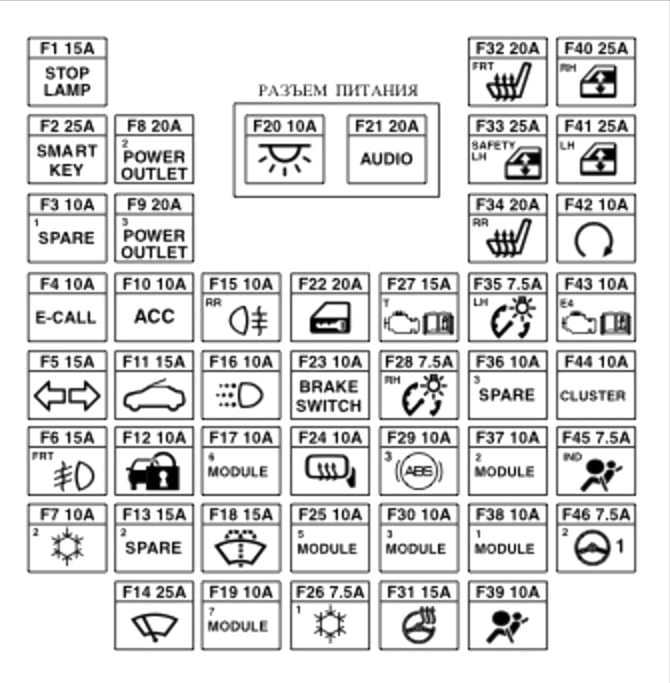

Tip 1
Diagramă
Descriere
| F1 | 15A LAMPADĂ STOP – Unitate electronică a luminii de frână (cutia de conexiune în bord) |
| F2 | 25A SMART KEY – Unitate de control a sistemului Smart Key (cheie electronică, acces fără cheie) |
| F3 | 10A REZERVĂ 1 – Rezervă |
| F4 | 10A E-CALL – Unitate E-Call (unitate apel de urgență) |
| F5 | 15A LAMPADĂ SEMNALIZARE – BCM (modul control caroserie), SLM (reminder centură de siguranță și modul iluminare) |
| F6 | 15A FRT PROIECTOARE CEAȚĂ – Releu faruri fendinebbia anteriore (cutia de conexiune a bordului) |
| F7 | 10A A / CON2 – Unitate de control a climatizării |
| F8 | 20A P / OUTLET2 – Priză de alimentare (brichetă) nr. 1 |
| F9 | 20A P / OUTLET3 – Priză de alimentare (brichetă) nr. 2 |
| F10 | 10A ACC priză de alimentare spate (brichetă) Releu (cutia de conexiune a bordului), comutator reglare oglindă retrovizoare exterioară, E-Call, BCM, SLM, audio (radio), sistem navigație multimedia |
| F11 | 15A S / TRAPĂ – Trapă (motor electric al hayonului superior) |
| F12 | 10A IMMO – modul imobilizator |
| F13 | 15A REZERVĂ 2 – Rezervă |
| F14 | 25A ȘTERGĂTOR – Comutator multifuncțional (coloana volanului), motor ștergător, cutia de conexiune a compartimentului motor (releu 6) |
| F15 | 10A RR PROIECTOARE CEAȚĂ – Releu faruri fendinebbia posteriore (cutia de conexiune a bordului) |
| F 16 | 10A DRL – Releu DRL (faruri de zi) (cutia de conexiune a bordului) |
| F17 | 10A MODUL 6 – Releu pentru ridicătoarele electrice ale geamurilor (fără BCM) (cutia de conexiune în bord), duze încălzite ale ștergătoarelor, controler încălzire scaun șofer / pasager față, controler încălzire scaun spate |
| F18 | 15A SPĂLARE – Comutator coloana volanului (spălare) |
| F19 | 10A MODUL 7 – BCM (modul control caroserie), releu dezactivare iluminare interioară (cutia de siguranțe pe bord, versiune cu releu dezactivare automată) |
| F21 | 20A AUDIO – unitate principală sistem audio sau sistem navigație multimedia (radio, GU) |
| F22 | 20A DR LOCK – Releu pentru deblocare uși, releu pentru blocare uși, releu pentru deblocare portbagaj (închidere centralizată) |
| F23 | 10A COMUTATOR FRÂNĂ – centrală sistem Smart Key (cheie electronică, acces fără cheie), comutator lumină frână (comutator capăt cursă) |
| F24 | 10A RR HTD Oglinzi exterioare alimentate electric, unitate de control a climatizării |
| F25 | 10A M0DULE5 – Bloc SLM, BCM, unitate de control a sistemului Smart Key (cheie electronică, acces fără cheie) |
| F26 | 7.5AA / C0N1 – Ventilatorul climatizării, cutia de conexiune a compartimentului motor (releu 2), unitate de control a climatizării |
| F27 | 15A POL T – Indicator poziție levier cutie automată (cutie automată): comutator mod sport, comutator mod cutie, comutator lumină frână, cutie manuală: siguranță compartiment motor și bloc siguranțe, comutator lumină frână |
| F28 | 7,5A TAIL RH – Far dreapta, sistem audio (radio, GU), comutator pe bord, încălzire volan, grup indicatori (bord), unitate principală sistem navigație multimedia, (radio, GU), AUX/ Priză USB, levier indicator poziție levier, lampă spate dreapta (intrare/ieșire) |
| F29 | 10A ABS3 – centrală ABS (Sistem antiblocare roți (ABS)), centrală ESP (sistem de stabilizare dinamică) |
| F30 | 10A MODULO3 – Comutator pe partea stângă a panoului față, BCM |
| F31 | 15A NTO STRG – Volan încălzit |
| F32 | 20A FRT S / HTR – Controler încălzire scaun șofer / pasager față |
| F33 | 25A SICUREZZA WDW – Blochează geamul electric al ridicătorului ușii șoferului cu protecție anti-prindere |
| F34 | 20A RR S / FITR – Controler încălzire scaune spate |
| F35 | 7,5A TAIL LH – Lampă spate stânga (intrare/ieșire), lampă plăcuță stânga/dreapta, far stânga |
| F36 | 10A RISERVA 3 – Gol |
| F37 | 10A MODULO2 – Centrală climatizare, faruri stânga/dreapta, unitate principală sistem audio sau sistem navigație multimedia (radio, GU), centrală încălzire scaun șofer/pasager față, încălzire volan, centrală E-Call |
| F38 | 10A MODULO1 – BCM (modul control caroserie), SLM (modul reminder centuri de siguranță și iluminare) |
| F39 | 10A A / BAG – centrală SRS (Sistem airbag) |
| F40 | 25A P / WDW RH - Comutator principal geam electric ridicător, comutator geam electric partea pasagerului față |
| F41 | 25A P / WDW LH – Comutator principal pentru ridicătoare electrice geamuri |
| F42 | 10A START – Cutie automată (cutie automată): comutator mod cutie (comutator gamă), cutie manuală (cutie manuală): ECM/PCM, cutia de conexiune a compartimentului motor (releu 1), centrală sistem Smart Key (cheie electronică, acces fără cheie) |
| F43 | 10A ENG E4 – ECM / PCM, modul imobilizator, controler sistem Smart Key (cheie electronică, acces fără cheie) |
| F44 | 10A CLUSTER – Grup indicatori |
| F45 | 7.5AA / BAG IND – Grup indicatori |
| F46 | 7,5A MDPS1 – unitate MDPS (unitate control EUR (asistență electrică la direcție)) |
Pentru Brichetă, siguranțele 8 și 9 corespund la 20A, marcate ca POWER OUTLET.

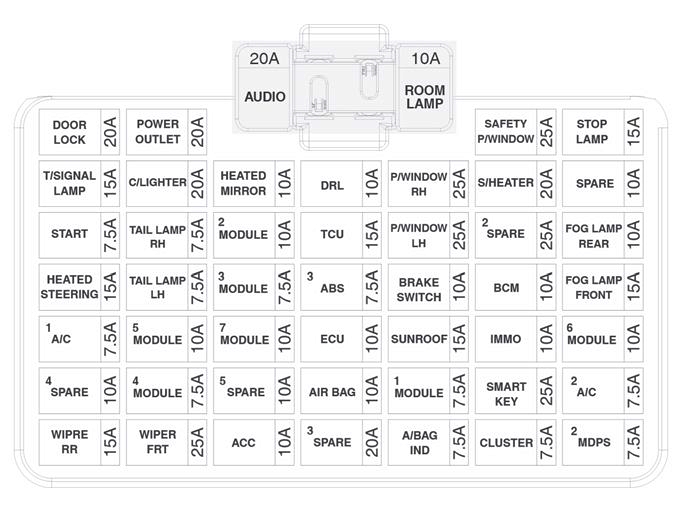

Tip 2
Diagramă
Sarcină
| ÎNCHIDEȚI PORTIERA | Bloc conector I/P 20A (releu de deblocare portbagaj spate, releu blocare/deblocare uși, releu de deblocare cu două ture) |
| PRIZE DE ALIMENTARE | Priză de alimentare 20A |
| SIGURANȚĂ P/FEREASTRĂ | 25A Modul fereastră de alimentare al controlerului de siguranță |
| LUMINĂ DE STOP | 15A Bloc de conexiune I/P (modul electronic semnal lumină de stop) |
| LUMINĂ DE SEMNALIZARE | 15A BCM, SLM |
| C/BRICHETĂ | Brichetă 20A |
| OGLINDĂ ÎNCĂLZITĂ | 10A Oglindă exterioară de alimentare partea șoferului, oglindă exterioară de alimentare partea pasagerului, modul control climatizare |
| DRL | 10A BCM |
| P/FEREASTRĂ DREAPTA | Comutator principal fereastră de alimentare 25A, comutator fereastră de alimentare partea pasagerului |
| S/ÎNCĂLZITOR | Modul control încălzire scaune față 20A |
| REZERVĂ1 | — |
| START | 7,5S Cu cheie inteligentă: ECM/PCM, bloc conector E/R (releu demaror), modul control cheie inteligentă / fără cheie inteligentă: releu alarmă antifurt, comutator gamă cutie, aprindere și comutator ambreiaj |
| LUMINĂ SPATE DREAPTA | 7,5A Far față RH, lumină spate combinată (OUT) RH, lumină înregistrare RH, lumină spate combinată (IN) RH, ILL (+) |
| MODUL2 | Modul 10A FCA, comutator Crash Pad |
| TCU | Bloc conectori 15A E/R (siguranță – LUMINĂ B/UP), manetă cutie A/T, comutator gamă cutie, comutator lumină de stop |
| P/FEREASTRĂ LH | Comutator principal fereastră de alimentare 25A |
| REZERVĂ2 | — |
| LUMINĂ PROIECTOARE DE CEAȚĂ SPATE | 10 A |
| VOLAN ÎNCĂLZIT | 15A Arc ceas |
| LUMINĂ SPATE STÂNGA | 7,5A Far față LH, lumină înregistrare LH, lumină spate combinată (OUT) LH, lumină spate combinată (IN) LH |
| MODUL3 | Modul control încălzire scaune față 7,5 A, audio, oglindă electrocromică, modul control climatizare, arc ceas, indicator manetă cutie A/T |
| ABS3 | Bloc conexiune E/R 7,5 A (conector control universal), modul ESC |
| COMUTATOR FRÂNĂ | Modul control cheie inteligentă 10A, comutator lumină de stop |
| BCM | 10A BCM |
| FAR PROIECTOR DE CEAȚĂ FAȚĂ | 15A Bloc conexiune I/P (releu far proiectoare de ceață față) |
| A/C1 | Bloc conexiune E/R 7,5 A (releu ventilator), modul control climatizare |
| MODULO5 | 10A Motor trapă, modul control încălzire scaune față |
| MODULO7 | Unitate TPMS 10A |
| ECU | 10A ECM/PCM, modul immobilizator, modul control inteligent cheie |
| TETTO APRIBILE | Motor trapă 15A |
| IMMO. | Modul immobilizator 10A |
| MODULO6 | Electromagnet cheie 10A |
| RISERVA4 | — |
| MODULO 4 | 7,5A SLM, BCM, blocare cheie |
| RISERVA5 | — |
| AIRBAG | Modul control SRS 10A, senzor detectare pasager |
| MODULO 1 | 7,5A BCM, SLM, blocare cheie |
| CHIAVE INTELLIGENTE | Modul control cheie inteligentă 25A |
| A/C2 | 7,5A |
| TERGICRISTALLO POSTERIORE | Comutator multifuncțional 15A, motor ștergător spate, releu ștergător spate |
| TERGICRISTALLO | Comutator multifuncțional 25A, motor ștergător față, bloc conexiune E/R (releu Lo ștergător) |
| ACC | 10A Bloc conexiune I/P (releu priză alimentare), BCM, SLM, Audio, blocare cheie comutator alimentare oglindă exterioară, modul control inteligent cheie, priză încărcare USB |
| RISERVA 3 | — |
| A/TORBA IND | Grup semnalizatoare 7,5 A, modul control climatizare |
| GRUPPO | Grup semnalizatoare 7,5 A |
| MDPS2 | Unitate MDPS 7,5A |
| AUDIO | Audio 20A |
| STANZA LP | 10A Bloc conexiune I/P (releu lampă cameră), lampă plafon consolă, modul control climatizare, SLM, BCM, senzor automat lumină și foto, modul TPMS, grup instrumente, conector interfață date, lampă cameră, lampă cameră portbagaj, oglindă electrocrómatică |
Compartiment motor

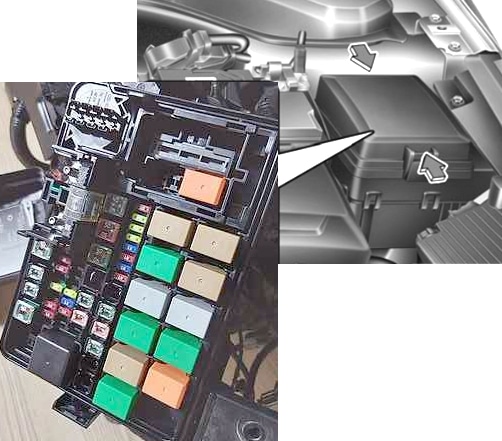

Cutia principală de siguranțe
Se află lângă baterie, pe partea stângă a compartimentului motor.

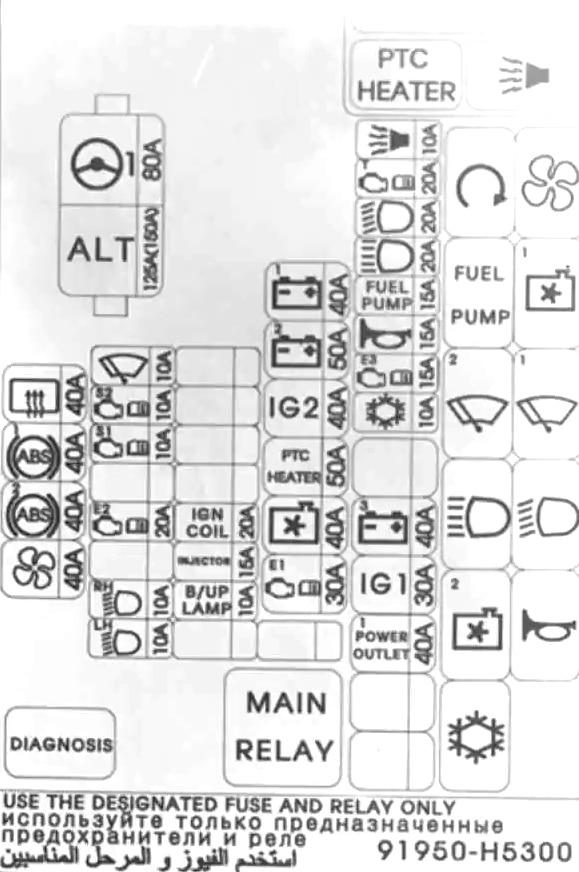

Schema 1
Destinație
| MDPS1 | Unitate 80A MDPS (unitate control EUR (asistență electrică la direcție)) |
| TUTTO | 125/150A Cutia de siguranțe, compartiment motor (siguranță – F3, F4, F5, F6) |
| RR DISGELAMENTO | 40A Releu dezghețare lunetă spate (cutia de siguranțe a bordului) |
| ABS1 | Unitate control ABS/ESP 40A (ABS/ESP, sistem antiblocare roți) |
| ABS2 | Unitate control ABS/ESP 40A (ABS/ESP, sistem antiblocare roți) |
| VENTILATORE | Cutia de siguranțe a compartimentului motor 40A (releu 2 – releu ventilator climatizare) |
| TERGICRISTALLO | 10A Motor ștergător parbriz (ștergătoare parbriz), întrerupător multifuncțional (întrerupător coloana volan), cutia de siguranțe a compartimentului motor (releu 6) |
| ENG S2 | 10A Senzor de oxigen (superior), senzor de oxigen (inferior), cutia de siguranțe a compartimentului motor (releu 4, releu 9), electrovalvă control recuperare vapori combustibil, electrovalvă admisie geometrie variabilă |
| ENG S1 | 10A Electrovalvă control ulei nr. 1 (intrare / ieșire), cutia de siguranțe a compartimentului motor (releu 3, releu 11) |
| ENG E2 | 15A ECM / PCM (unitate control motor / cutie automată (ECU)) |
| H/LP RH | 10A Far, dreapta |
| H/LP LH | 10A Far stânga |
| COIL DI ACCENSIONE | 20A Bobine de aprindere nr. 1 – 4, condensator |
| INIEZIONE | 15A ECM/PCM (controler (ECU) motor/cutie automată), injectoare nr. 1-4 |
| B/UP LP | 10A întrerupător lumină marșarier |
| BATT1 | 40A Cutia de siguranțe de conexiune a bordului (siguranțe – F15, F16, F20, F21, F22, F23) |
| BATT2 | 50A Cutia de siguranțe de conexiune a bordului (siguranță – F32, F33, F34, releu ridicător electric al geamului) |
| IG2 | Comutator aprindere 40A, bloc de conexiune PDM (releu IG2), releu 1 |
| C/VENTILATORE | 40A Ventilator radiator motor, cutia de siguranțe de conexiune a compartimentului motor (releu 4, releu 9) |
| POL E1 | 30A Releu principal, cutia de siguranțe de conexiune a compartimentului motor (siguranță – Releu 13) |
| B/Allarme | 10A Sirenă de alertă, cutia de siguranțe de conexiune suplimentară (releu 15) |
| ENG T | 20A PCM (modul control motor, ECU) |
| LO/H LP | 20A Faruri de întâlnire, cutia de siguranțe de conexiune a compartimentului motor (releu 8) |
| ALTA/ALTA LP | 20A Cutia de siguranțe de conexiune în compartimentul motor a farurilor de drum (releu 7) |
| F/POMPA | 15A Pompă combustibil (pompă benzină), cutia de siguranțe de conexiune a compartimentului motor (releu 3) |
| CLACSON | 15A Claxon (claxon), cutia de siguranțe de conexiune a compartimentului motor (releu 10) |
| POL E3 | 15A ECM / PCM (modul control motor / cutie automată (ECU)) |
| A / KON | 10A Climatizare (climatizare, ambreiaj electromagnetic al compresorului de climatizare), cutia de siguranțe de conexiune a compartimentului motor (releu 11) |
| BATT3 | 40A Cutia de siguranțe de conexiune a bordului (siguranțe – F1, F5, F6, releu lumini de poziție (lămpi)) |
| IG1 | Comutator aprindere 30A, bloc relee PDM (releu IG1, releu ACC) |
| P/ USCITA1 | 40A Priză brichetă, cutia de siguranțe de conexiune a bordului (releu priză alimentare) |
Siguranța marcată ca P/OUTLET1 prezentă în acest dispozitiv poate fi, de asemenea, responsabilă pentru funcționarea brichetelor sau a prizelor USB.

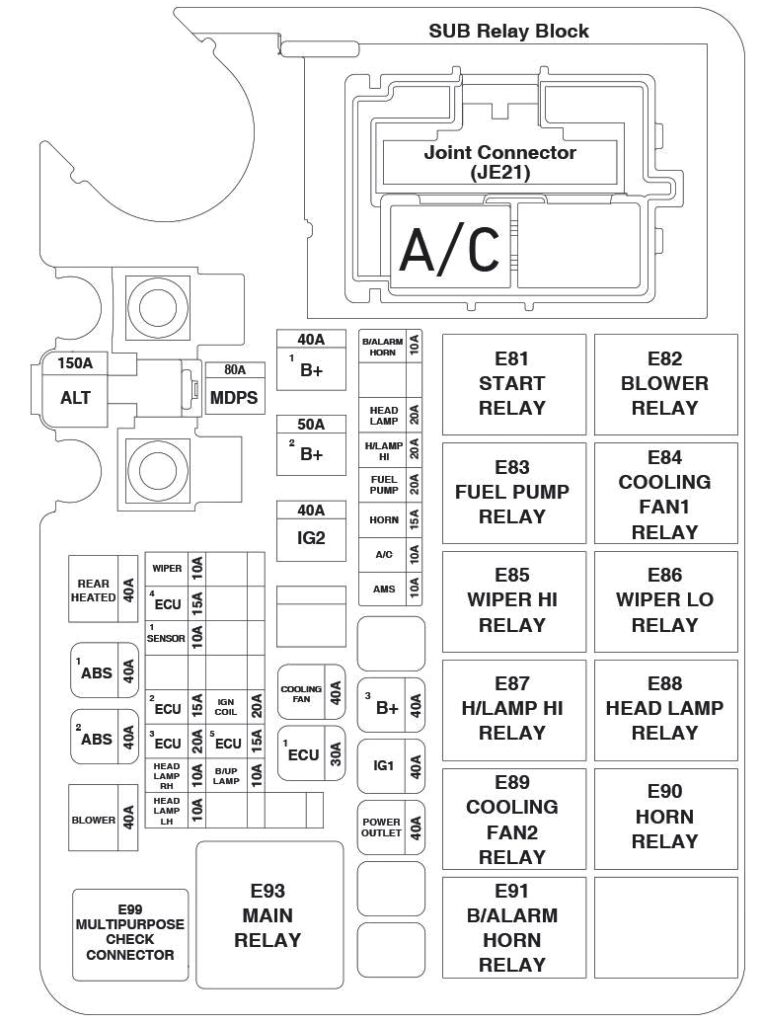

Schema 2
Sarcină
| MDPS | 80 | Unitate MDPS |
| ALT | 150 | Bloc siguranțe de conexiune E/R (siguranță – ABS1, ABS2, VENTILATOR, ÎNCĂLZIRE SPATE) |
| ÎNCĂLZIRE SPATE | 40 | Bloc siguranțe de conexiune I/P (releu dezaburire spate) |
| ABS1 | 40 | Modul ESC, conector control universal |
| ABS2 | 40 | Modul ESC |
| VENTILATORE | 40 | Bloc siguranțe de conexiune E/R (releu ventilator) |
| ȘTERGĂTOR | 10 | Motor ștergător față, întrerupător multifuncțional, bloc siguranțe de conexiune E/R (releu LO ștergător) |
| ECU4 | 15 | ECM/PCM |
| CENSORE1 | 10 | Supapă control ulei nr. 1/#2, bloc siguranțe de conexiune E/R (releu 1/2 ventilator răcire), senzor de oxigen (înalt), senzor de oxigen (jos), supapă electrovalvă intrare variabilă, bloc releu auxiliar (releu climatizare) Supapă electrovalvă, supapă închidere rezervor |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| FAR DREAPTA | 10 | Far față RH |
| FAR STÂNGA | 10 | Far stânga |
| BOBINĂ DE APRINDERE | 20 | Bobine de aprindere nr. 1~#4, condensator |
| ECU5 | 15 | ECM/PCM, bloc siguranțe de conexiune E/R (releu pompă combustibil) |
| LAMPADĂ B/UP | 10 | Comutatorul lămpii de rezervă |
| B+1 | 40 | Bloc de conexiune I/P (siguranță – DRL, PROIECTOARE DE CEAȚĂ față, LUMINĂ DE STOP, MODULE6, Conector de alimentare (AUDIO, LAMPĂ DE CAMERĂ)) |
| B+2 | 50 | Bloc de conexiune I/P (siguranțe – IMMO, SMART KEY1, COMUTATOR FRÂNĂ, BCM, SIGURANȚĂ P/FEREASTRĂ, S/ÎNCĂLZITOR, trapă, releu fereastră de alimentare) |
| IG2 | 40 | Comutator de aprindere, cutia de relee PDM (releu IG2), bloc de conexiune E/R (releu demaror) |
| VENTILATOR RĂCIRE | 40 | Bloc de conexiune E/R (releu 1/2 ventilator răcire) |
| ECU1 | 30 | Bloc de conexiune E/R (siguranță – ECU3, ECU4, releu principal) |
| B/SEMNALE DE ALARMĂ | 10 | Releu semnal acustic B/Alarmă |
| LAMPADĂ PRINCIPALĂ | 20 | Bloc de conexiune E/R (releu lumini principale) |
| H/LAMPADĂ ÎNALTĂ | 20 | FĂRĂ DRL: Bloc de conexiune E/R (releu H/lampă HI) CU DRL: SLM, BCM |
| POMPĂ COMBUSTIBIL | 20 | Bloc de conexiune E/R (releu pompă combustibil) |
| CLAXON | 10 | Bloc de conexiune E/R (releu claxon) |
| Climatizare | 10 | Bloc de relee auxiliare (releu climatizare) |
| AMS | 10 | Senzor baterie |
| B+3 | 40 | Bloc de conexiune I/P (siguranță – LAMPĂ T/SEMNALE, BLOCARE UȘI, releu lampă spate) |
| IG1 | 40 | Comutator de aprindere, cutia de relee PDM (releu IG1, releu ACC) |
| PRIZE DE ALIMENTARE | 40 | Bloc de conexiune I/P (releu ieșire alimentare) |
Cutie adițională
Montată pe partea dreaptă a compartimentului motor.
Decodificare
- FR HTD LH – 40A Releu încălzire (încălzire) parbriz față (partea stângă)
- FR HTD RH – 40A Releu încălzire (încălzire) parbriz față (partea dreaptă)
- FR HTD – 10A Comutator pe panoul față (comutator încălzire (încălzire) parbriz față)
- RLY. – Releu încălzire parbriz față
