Hyundai i20 (2008-2014) – cutia de siguranțe

Andrei Popescu

Hyundai i20 (2008-2014) – schema cutiei de siguranțe

Anul producției: 2008, 2009, 2010, 2011, 2012, 2013, 2014.



Cutia de siguranțe în habitaclu

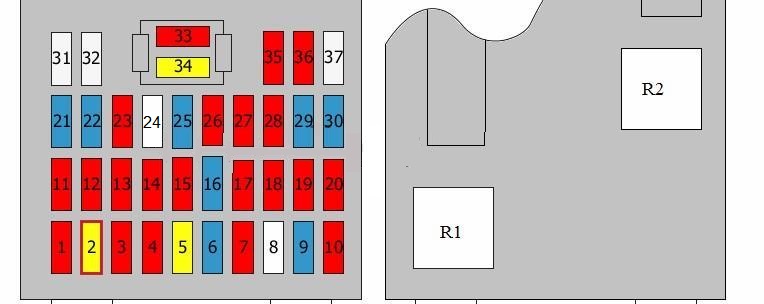

Schema cutiei de siguranțe

Hyundai i20 (2008-2014) – schema cutiei de siguranțe



Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 10 A Unitate de control motor sau neutilizată;

Cutia de siguranțe și relee în compartiment motor, releu R7, R8.
2 20A Unitate de control a trapei
3 10 A Oglindă exterioară rabatabilă/derulantă
4 10 A Releu faruri față proiectoare de ceață
5 20A Releu de deblocare al hayonului spate;

Releu de blocare uși;

Releu de relantiu.
6 15A Releu al sistemului de alertă de siguranță
7 10 A Releu far spate proiectoare de ceață
8 25A Neutilizat
9 15A Brichetă
10 10 A Oglinzi electrice;

Audio;

Calculator bord.
11 10 A Far dreapta;

Lumini spate integrate;

Iluminare.
12 10 A Releu sistem condus zi;

Iluminare plăcuță;

Lumină spate stânga integrată;

Far stânga.
13 10 A Comutator avertizare pericol
14 10 A Panou instrumente
15 10 A Comutator gamă cutie de viteze;

Comutator lumină spate.
16 15A Bobine de aprindere 1-4;

Condensator.
17 10 A Unitate de control ESP;

Comutator program stabilitate electronică (ESP);

Senzor unghi de direcție;

Unitate de control Sistem antiblocare roți (ABS);

Senzor unghi de înclinare;

Cutia de siguranțe și relee în compartiment motor, conector diagnostic.
18 10 A Unitate de control EPS a generatorului;

Unitate de control monitorizare presiune pneuri.
19 10 A Comutator principal suprasarcină;

Generator impulsuri;

Senzor viteză vehicul.
20 10 A Calculator bord;

Panou instrumente;

Unitate de control caroserie (BCM).
21 15A Geam electric partea șoferului
22 15A Comutator lumini avarie;

Releu lumini avertizare.
23 10 A Comutator centură de siguranță;

Unitate de control Sistem airbag.
Nr Amperaggi [A] Descriere
24 25A Neutilizat
25 15A Comutator luminilor de stop;

Conectorul magistralei de date;

Releu de alimentare al geamului.
26 10 A Avertizare filtru combustibil;

Contor de debit masic de aer;

Unitate de control motor;

Unitate de control a sistemului de propulsie (PCM).
27 10 A Comutator de reglare a farurilor;

Senzor de temperatură în autoturism;

Controler caroserie (BCM);

Controler climatizare;

Controler trapă;

Faruri;

Cutia de siguranțe și relee în compartiment motor, releu R2, R3, R5;

Cutia de siguranțe și relee nr. 1 în compartiment motor, releu R2, R3.
28 10 A Far dreapta;

Panou instrumente.
29 15A Motor ștergător spate;

Comutator multifuncțional.
30 15A Comutator scaune față încălzite
31 25A Geamuri electrice, comutator principal;

Geamuri electrice șofer;

Comutator geamuri electrice spate stânga;

Comutator geamuri partea pasagerului (volan dreapta).
32 25A Geamuri electrice, comutator principal;

Geamuri electrice șofer;

Comutator geamuri electrice spate dreapta;

Comutator geamuri partea pasagerului (volan stânga).
33 10 A Releu încălzitor spate;

Deschidere uși;

Tablou de bord;

Calculator de bord;

Unitate de control monitorizare presiune pneuri;

Unitate de control caroserie (BCM);

Unitate de control climatizare;

Iluminare portbagaj;

Consolă plafon;

Iluminare interioară față;

Iluminare interioară.
34 20A Audio
35 10 A Far stânga
36 10 A Controler motor;

Controler sistem propulsie (PCM);

Controler climatizare;

Oglinzi electrice.
37 25A Motor ștergător față;

Comutator multifuncțional.
R1 Releu încălzitor spate
R2 Releu alimentare geam
R3 Releu faruri anabbaglianti proiectoare de ceață
R4 Releu far proiectoare de ceață spate
R5
R6 Releu blocare uși;

Releu deblocare uși.
R7 Releu blocare hayon spate;

Releu deblocare hayon spate.
R8 Releu lumină spate
R9 Releu sistem condus zi
R10 Releu lumină avarie



Cutia de siguranțe în compartiment motor



Schema cutiei de siguranțe

Hyundai i20 (2008-2014) – schema cutiei de siguranțe - 2

Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 neutilizat
2 neutilizat
3 50A Aprindere
4 30A Releu control motor
5 30A Releu încălzitor filtru combustibil
6 40A Aprindere
7 10 A Releu claxon
8 neutilizat
9 neutilizat
10 10 A Ventilator răcire, releu viteză mică;

Ventilator răcire, releu viteză mare;

Senzor de oxigen;

Comutator lumini frână;

Încălzire aer.
11 neutilizat
12 10 A Împământare
13 10 A Regulator presiune combustibil
14 20A Modul control motor
15 15A Releu climatizare;

Senzor poziție arbore cu came;

Turbină cu geometrie variabilă (VGT);

EGR;

Controler imobilizator;

Cutia de siguranțe și releu nr. 1 în compartiment motor, relee R1, R4.
16 neutilizat
17 10 A Modul control climatizare
18 neutilizat
19 neutilizat
20 10 A Releu climatizare
21 50A Cutia de siguranțe și relee în habitaclu, releu R2;

Cutia de siguranțe și relee în habitaclu, siguranțe 21, 22.
22 50A Cutia de siguranțe și relee în habitaclu, releu R8;

Cutia de siguranțe și relee în habitaclu, siguranțe 2 – 7, 25, 33, 34.
Nr Amperaggi [A] Descriere
23 30A Ventilator răcire, releu viteză mică;

Ventilator răcire, releu viteză mare.
24 125A Cutia de siguranțe și relee ale generatorului în compartiment motor, siguranțe 20, 25 – 29, 34
25 40A Unitate control Sistem antiblocare roți (ABS);

Unitate control ESP;

Conector control universal.
26 40A Unitate control Sistem antiblocare roți (ABS);

Unitate control ESP;

Conector control universal.
27 40A Releu încălzitor spate
28 40A Releu ventilator
29 80A Unitate control EPS
30 25A Siguranță de rezervă
31 20A Siguranță de rezervă
32 15A Siguranță de rezervă
33 10 A Siguranță de rezervă
34 150A Cutia de siguranțe și relee nr. 1 în compartiment motor, relee R1 – R4
R1 Gol
R2 Releu ventilator
R3 Releu încălzitor filtru combustibil
R4 Releu control motor
R5 Releu sistem condus zi
R6 Releu climatizare
R7 Releu demaror
R8 Releu sistem alertă siguranță
R9 Releu claxon
R10 Ventilator răcire, releu viteză mică
R11 Ventilator răcire, releu viteză mare



Cutia de siguranțe suplimentară în compartiment motor.

Hyundai i20 (2008-2014) – schema cutiei de siguranțe - 3



Nr Amperaj [A] Circuite protejate
1 50A PTC, releu 3
2 50A PTC, releu 2
3 50A PTC, releu 1
4 80A Releu bujii incandescente;

Încălzire aer.
R1 Releu bujie incandescente
R2 PTC, releu 3
R3 PTC, releu 2
R4 PTC, releu 1
