Hyundai i10 III (2020-2021) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai i10 III (2020–2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Cuprins

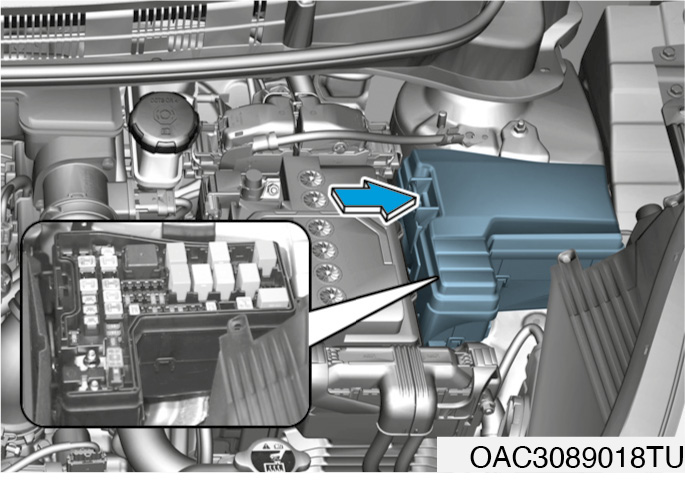

Înlocuirea siguranțelor în compartiment motor

1. Opriți vehiculul.

2. Opriți toate întrerupătoarele.

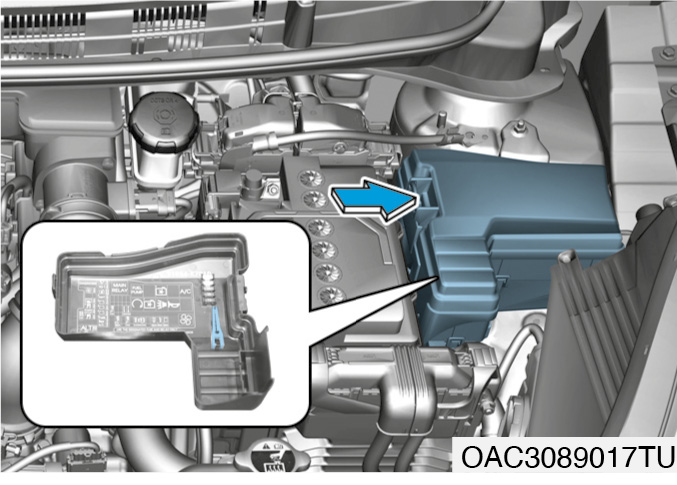

3. Apăsați marginea capacului cutiei de siguranțe, apoi ridicați-l și îndepărtați-l.

4. Verificați siguranța extrasă: dacă este arsă, trebuie înlocuită. Pentru a extrage sau introduce o siguranță, utilizați instrumentul prezent în această cutie de siguranțe.

5. Introduceți o siguranță nouă de același tip și amperaj, apoi asigurați-vă că este fixată corect în cleme. Dacă siguranța este slăbită în cleme, contactați un Centru de Asistență Autorizat (ASO) Hyundai.

ATENȚIE

După ce ați verificat cutia de siguranțe din compartiment motor, asigurați-vă că ați repoziționat corect capacul cutiei. Închiderea corectă a capacului este confirmată printr-un clic caracteristic. În caz contrar, apa poate pătrunde în cutie și poate provoca o defecțiune electrică.

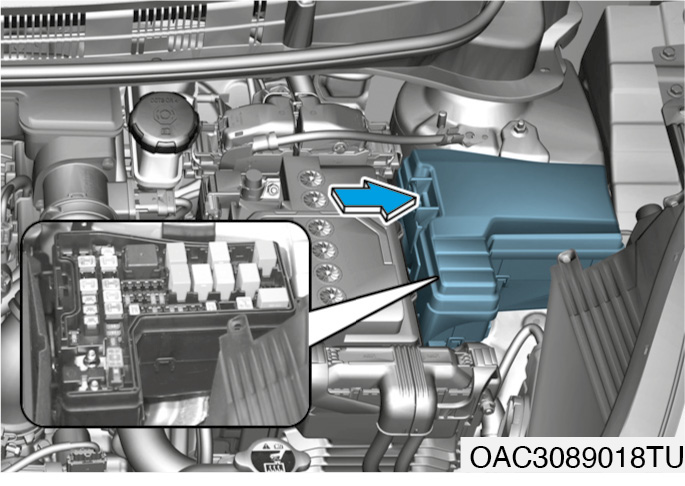

Siguranțe de curent mare (siguranțe principale)

Dacă siguranța care protejează un circuit de curent mare se arde, este necesar:

1. Opriți vehiculul.

2. Deconectați borna negativă (–) de la baterie.

3. Apăsați marginea capacului cutiei de siguranțe, apoi ridicați-l și îndepărtați-l.

4. Desfaceți piulițele indicate în ilustrația de mai sus.

5. Înlocuiți siguranța cu una nouă de același tip și cu aceleași specificații.

Leggere Hyundai i30 III PD (2016-2021) – cutia de siguranțe

6. Înșurubați piulița, repoziționați capacul și reconectați borna negativă (–) la baterie.

În cazul arderii unei siguranțe de curent mare, contactați un Centru de Asistență Autorizat (ASO) Hyundai.

Descrierea siguranțelor și releelor

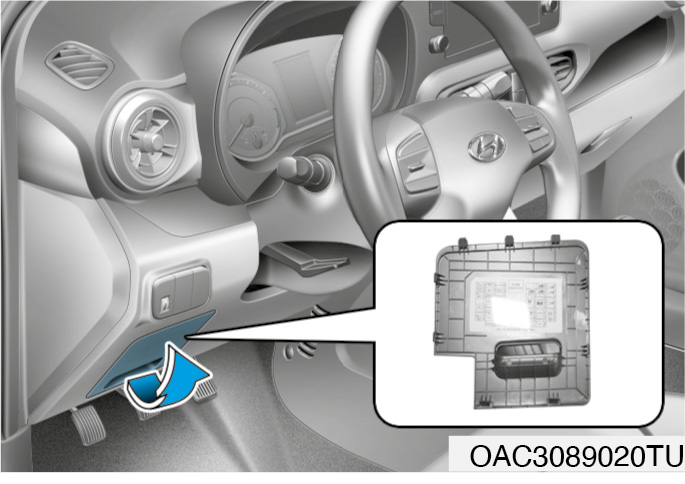

Cutia de siguranțe sub bord

Pe partea interioară a capacelor cutiilor de siguranțe și relee se găsesc numele și amperajul acestora.

Informație

Dispunerea reală a cutiilor de siguranțe ale vehiculului achiziționat poate diferi de cea prezentată în Manual. Informațiile furnizate reflectă starea la momentul publicării. În timpul verificării siguranțelor, utilizați descrierile de pe capacele cutiilor acestora.

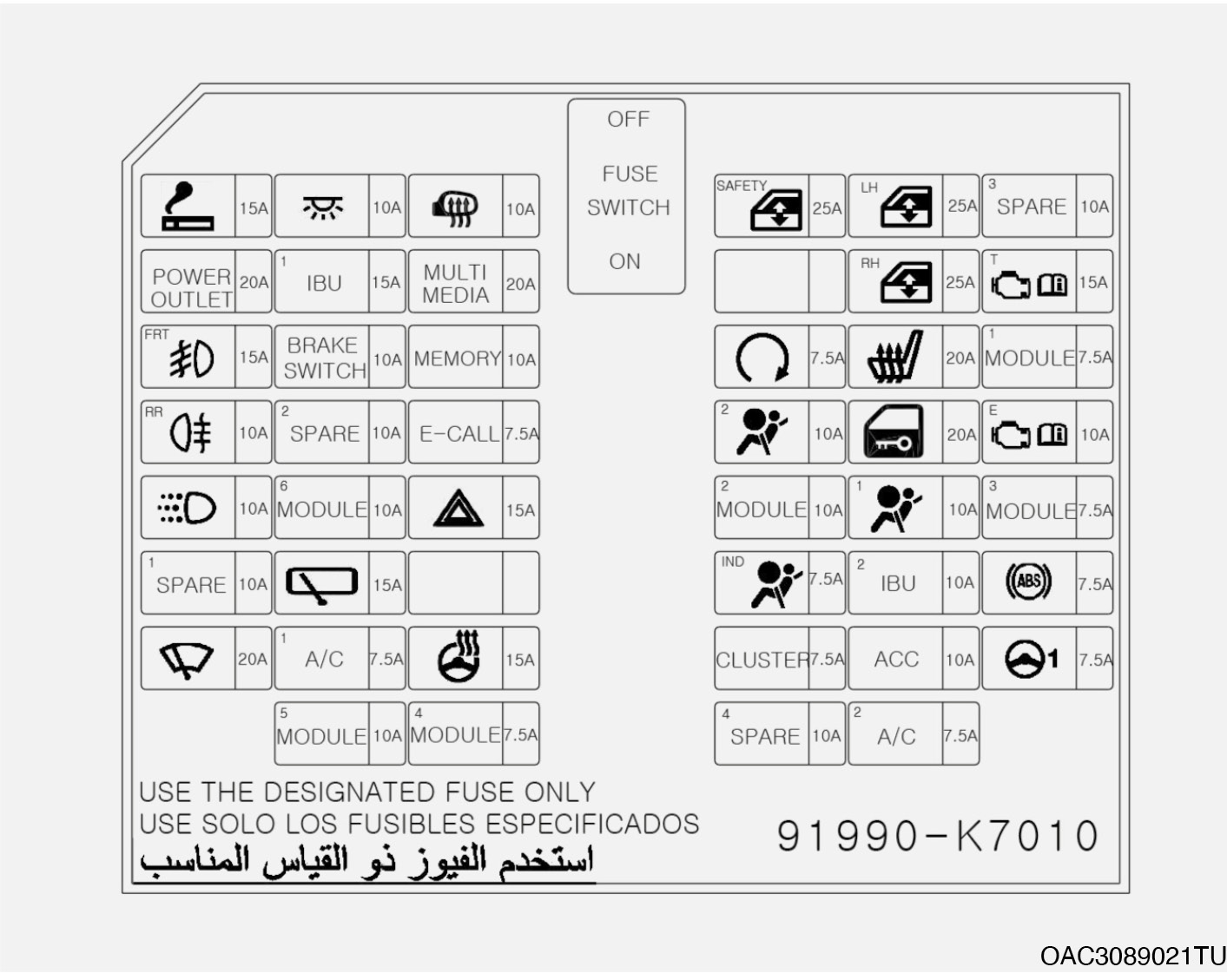

Cutia de siguranțe sub bord

Nume siguranță		Designație	Amperaj (A)	Circuit protejat
Nume siguranță		Designație	Amperaj (A)	Circuit protejat
01	SEMNALE DE PERICOL		15	Semnalizator/Semnalizatoare
02	ÎNCHIDERE PORTIERĂ		20	Blocare/deblocare încuietori centrale
03	PROIECTOARE DE CEAȚĂ FAȚĂ		15	Proiectoare de ceață față
04	COMUTATOR FRÂNĂ		10	Comutator lumină de stop
05	GEAM ELECTRIC STÂNGA		25	Geam electric ușă stânga
06	GEAM ELECTRIC DREAPTA		25	Geam electric ușă dreapta
07	SIGURANȚĂ GEAM ELECTRIC		25	Geam electric ușă partea șoferului
08	PRIZE ELECTRICE		20	Prize de alimentare față
09	BRICHETĂ		15	Brichetă
10	ACC		10	Convertor LDC, sistem eCall, sistem audio/audio-video și navigație, unitate IBU etc.
11	OGLINDĂ EXTERIOARĂ ÎNCĂLZITĂ		10	Oglindă exterioară (P/S)
12	INDICATOR SISTEM AIRBAG		7,5	Set de indicatoare, modul MTC/FATC
13	AIR BAG 1		10	Modul SRSCM
14	AIR BAG 2		10	Modul SRSCM

Nume siguranță

Designație

Amperaj (A)

Circuit protejat

E-CALL (APEL DE URGENȚĂ)

Descrierea siguranțelor și releelor - 18

7,5

Sistem eCall

UNITATE CONTROL TRANSMISIE

Descrierea siguranțelor și releelor - 19

Senzor activare ambreiaj, manetă cutie, senzor marșarier

UNITATE CONTROL ELECTRONICĂ (MOTOR)

Descrierea siguranțelor și releelor - 20

Modul ECM

FAR PROIECTOR CEAȚĂ SPATE

Descrierea siguranțelor și releelor - 21

Far proiector ceață spate

LUMINĂ DE ZI

Descrierea siguranțelor și releelor - 22

Lumini de zi (DRL)

SISTEM ȘTERGĂTOR SPATE

Descrierea siguranțelor și releelor - 23

Comutator multifuncțional, motor ștergător spate

SISTEM CURĂȚARE PARBRIZ (CONTINUU)

Descrierea siguranțelor și releelor - 24

Comutator multifuncțional, motor ștergător față

DEMAROR

Descrierea siguranțelor și releelor - 25

7,5

Releu demaror

CLIMATIZARE 1

Descrierea siguranțelor și releelor - 26

7,5

Modul MTC/FATC, releu ventilator

CLIMATIZARE 2

Descrierea siguranțelor și releelor - 27

7,5

Modul FATC, motor ventilator

MODUL 1

Descrierea siguranțelor și releelor - 28

7,5

Comutator lumină de stop

MODUL 2

Descrierea siguranțelor și releelor - 29

Modul MFC, unitate IBU (sistem senzori parcare spate), comutator sistem ESC, comutatoare în consolă

MODUL 3

Descrierea siguranțelor și releelor - 30

7,5

Modul MTC/FATC, indicator poziție selector transmisie AMT, sistem OBD, sistem eCall, sistem nivelare faruri față, sistem audio-video și navigație, convertor LDC, modul WPC

MODUL 4

Descrierea siguranțelor și releelor - 31

7,5

Unitate IBU, modul SLM

MODUL 5

Cutia de siguranțe și relee în compartiment motor

Pe partea interioară a capacelor cutiilor de siguranțe și releelor se găsesc numele și amperajul acestora.

Informație

Dispunerea reală a cutiilor de siguranțe a vehiculului achiziționat poate diferi de cea prezentată în Manual. Informațiile furnizate reflectă starea la momentul publicării. În timpul verificării siguranțelor, utilizați descrierile de pe capacele cutiilor acestora.

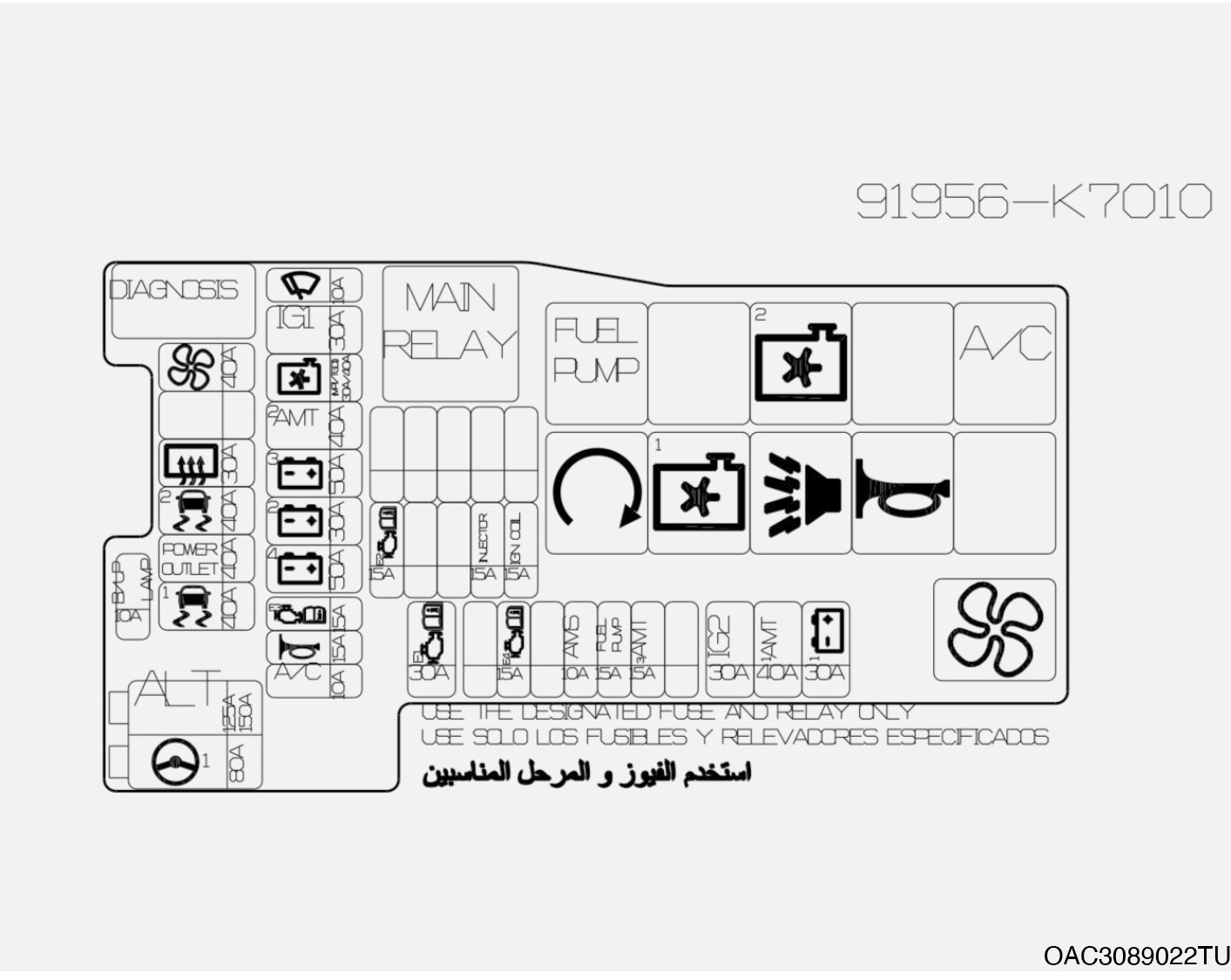

Cutia de siguranțe și relee în compartiment motor

<td

Nume siguranță		Descriere	Amperaj (A)	Circuit protejat
Releu	MAIN	Releu principal	30	Modul control transmisie (MT, AMT)
	POMPĂ COMBUSTIBIL		20	Pompă combustibil
	VENTILATOR RĂCIRE 1		35	Viteze mari ale ventilatorului radiatorului
	VENTILATOR RĂCIRE 2		35	Viteze mici ale ventilatorului radiatorului
	CLIMATIZARE		20	Compresor sistem climatizare
	APRINDERE		20	Modul ECM
	CLICSON DE ALARMĂ		20	Sirena alarmei auto
	CLAXON		20	Claxon
	VENTILATOR		35	Modul ICU, motor ventilator
Siguranțe curent mare	ALTERNATOR		125 sau 150	Alternator
Siguranțe curent mare	SERVODIRECȚIE ELECTRICĂ		80	Sistem MDPS
Siguranțe LP S/B J	VENTILATOR		40	Modul ICU, motor ventilator
	ÎNCĂLZIRE SPATE		30	Modul ICU, încălzire lunetă spate
	AMT 1	1 AMT	40	Transmisie AMT
	AMT 2	2 AMT	40	Transmisie AMT
	BATERIE 1		30	Modul ICU
