Toyota Prius (2015-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Prius (2015–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Toyota Prius (2015-2017) – schema siguranței
Anul producției: 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Toyota Prius (2015-2017) este siguranța 2 în bloc siguranțe
Habitaclu

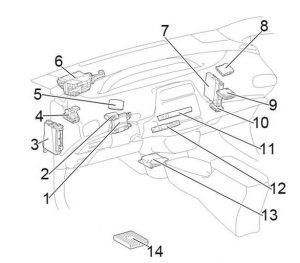

LHD
RHD
| Număr | Descriere |
| 1 | Amplificator aer climatizare |
| 2 | Releu ștergător față |
| 3 | Bloc siguranțe;
Unitate principală ECU. |
| 4 | Bloc relee |
| 5 | Calculator servodirecție |
| 6 | Unitate ECU cu oglindă vitezometru |
| 7 | Modul ECU pentru vehicul hibrid |
| 8 | ECU avertizare joc |
| 9 | ECU asistență la condus |
| 10 | ECU poartă rețea |
| 11 | ECU navigație |
| 12 | LHD:
Transceiver telematic. |
| 13 | Controler sistem airbag |
| 14 | Amplificator stereo componente |
| 15 | RHD:
Releu control uși cu închidere dublă |
Bloc siguranțe habitaclu
| Siguranță | Amp [A] | Descriere | |
| 1 | ECU-B NO.2 | 7,5 | Climatizare;
Cruise control; Control încuietoare ușă; Acoperire grilă; Sistem hibrid; Sistem de comunicare multiplex (CAN); Geam electric; Oglindă cu control la distanță; Sistem control cutie; Protecție antifurt; Sistem avertizare presiune pneuri; Sistem avertizare proximitate vehicul. |
| 2 | ECU-B NO.1 | 5 | Deschidere uși spate;
Cruise control; Sistem acces și pornire; Sistem hibrid; Sistem immobilizator; Sistem control cutie; Aprindere; Blocare volan; Sistem avertizare proximitate vehicul; Control încuietoare ușă fără fir. |
| 3 | D / L | 20 | Control încuietoare ușă;
Mecanism deschidere uși spate; Sistem acces și pornire; Sistem immobilizator; Aprindere; Blocare sistem direcție; Control încuietoare ușă fără fir. |
| 4 | STOP | 7,5 | Lumină de stop;
Sistem antiblocare roți (ABS); Mecanism deschidere uși spate; Cruise control; Cruise control radar dinamic; Sistem acces și pornire; Sistem hibrid; Sistem immobilizator; Sistem control cutie; Aprindere; Blocare volan; TRC; Sistem avertizare proximitate vehicul; VSC; Control încuietoare ușă fără fir. |
| 5 | AM2 | 7,5 | Deschidere uși spate;
Sistem acces și pornire; Sistem immobilizator; Aprindere; Blocare volan; Control încuietoare ușă fără fir. |
| 6 | HAZ | 10 | Semnalizator și lumină de avertizare;
Mecanism deschidere uși spate; Contor kilometraj combinat; Sistem acces și pornire; Sistem immobilizator; Aprindere; Blocare volan; Control încuietoare ușă fără fir. |
| 7 | PANEL | 5 | Iluminare;
Lumină spate. |
| 8 | TAIL | 10 | Lumină spate;
Lumină spate proiectoare de ceață; Lumină față proiectoare de ceață; Iluminare. |
| 9 | DOOR | 20 | Alimentare geam |
| 10 | DOOR R/R | 20 | Alimentare geam |
| 11 | P/OUTLET NO.1 | 15 | Priză alimentare |
| 12 | – | – | – |
| 13 | WASHER | 15 | Ștergător parbriz față și pulverizator;
Ștergător parbriz spate și pulverizator. |
| 14 | WIPER RR | 15 | Ștergător parbriz spate și pulverizator |
| 15 | ECU-IG1 NO.4 | 10 | Sistem antiblocare roți (ABS);
Climatizare; Sistem audio; Oglindă automată antiorbire; Control automat iluminare; Deschidere uși spate; Sistem monitorizare ghidaje spate; Sistem monitorizare unghi mort; Contor kilometraj combinat; Cruise control; Control încuietoare ușă; Dublă blocare; Cruise control radar dinamic; Sistem Entry & Start; Lumină față proiectoare de ceață; Ștergător parbriz față și pulverizator (cu ștergător automat); Far; Reglare nivel lumini față; Sistem hibrid; Iluminare; Immobilizator; Asistent inteligent parcare; Iluminare interioară; Avertizare părăsire bandă; Lumini automate; Reminder lumini; Încălzire oglindă; Sistem de comunicare multiplex (CAN); Sistem navigație; Geam electric; Sistem siguranță anti-coliziune; Lumină spate proiectoare de ceață; Sistem monitorizare oglindă (amplificator integrat); Dezghețare lunetă spate; Oglindă control; Avertizare centuri de siguranță; Încălzire scaun; Sistem schimbare viteze; Trapă; Blocare volan; Lumină spate; Dispozitiv antifurt; Sistem avertizare presiune pneuri; TRC; Sistem avertizare proximitate vehicul; VSC; Control încuietoare ușă fără fir. |
| 16 | BKUP LP | 7,5 | Lumină marșarier;
Sistem audio; Sistem monitorizare oglindă; Sistem navigație; Sistem monitorizare oglindă (amplificator integrat). |
| 17 | ECU-IG1 NO.2 | 5 | Sistem antiblocare roți (ABS), TRC, VSC |
| 18 | – | – | – |
| 19 | FOG RR | 7,5 | Lumină spate anticeață |
| 20 | OBD | 7,5 | Sistem diagnostic de bord |
| 21 | DOME | 7,5 | Iluminare interioară;
Mecanism deschidere uși spate; Sistem acces și pornire; Sistem imobilizator; Pornire; Blocare sistem direcție; Control încuietoare ușă fără fir. |
| 22 | DOOR BACK | 7,5 | Deschidere uși spate;
Sistem acces și pornire; Sistem imobilizator; Pornire; Blocare direcție; Control încuietoare ușă fără fir. |
| 23 | – | – | – |
| 24 | ECU-DCC NO.2 | 10 | ABS;
Climatizare; Sistem audio; Control automat iluminare; Deschidere uși spate; Sistem monitorizare condus spate; Contor kilometraj combinat; Regulator viteză; Control încuietoare ușă; Dublă blocare; Regulator viteză radar dinamic; Control motor; Sistem acces și pornire; EPS; Lumină anticeață – față; Deschidere capac combustibil; Acoperire grilă; Faro; Reglare nivel lumini față; Sistem hibrid; Iluminare; Sistem imobilizator; Asistent inteligent parcare; Iluminare interioară; Avertizare părăsire bandă; Sistem automat stingere lumini; Memento lumini; Sistem navigație; Geam electric; Sistem siguranță anti-coliziune; Lumină spate anticeață; Sistem monitorizare oglindă retrovizoare (amplificator integrat); Oglindă cu control de la distanță; Avertizare centuri; Sistem control schimbare viteze; Trapă; SRS; Pornire; Blocare sistem direcție; Lumină spate; Sistem telematic; Dispozitiv antifurt; Sistem avertizare presiune pneuri; TRC; Indicator direcție și lumină avertizare pericol; Sistem avertizare proximitate vehicul; VSC; Sistem încărcare wireless; Control încuietoare ușă fără fir; Control încuietoare ușă fără fir. |
| 25 | ECU-DCC NO.2 | 5 | ABS, TRC, VSC |
| 26 | RADIO | 15 | Sistem audio;
Sistem monitorizare oglindă retrovizoare; Sistem navigație; Sistem monitorizare oglindă retrovizoare (amplificator integrat). |
| 27 | DOOR R/L | 20 | Alimentare geam |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | ECU-ACC | 5 | ABS;
Climatizare; Sistem audio; Control automat iluminare; Deschidere uși spate; Sistem monitorizare condus spate; Contor kilometraj combinat; Control încuietoare ușă; Dublă blocare; Sistem acces și pornire; Lumină față anticeață; Faro; Reglare nivel lumini față; Iluminare; Imobilizator; Iluminare interioară; Sistem automat stingere lumini; Memento lumini; Sistem comunicare multiplex (CAN); Sistem navigație; Priză alimentare; Geam electric; Lumină spate anticeață; Sistem monitorizare oglindă retrovizoare (amplificator integrat); Control de la distanță oglindă; Avertizare centuri de siguranță; Trapă; Pornire; Blocare direcție; Lumină spate; Sistem telematic; Dispozitiv antifurt; Sistem avertizare presiune pneuri; TRC; VSC; Sistem încărcare wireless; Control încuietoare ușă fără fir. |
| 32 | ECU-IG1 NO.3 | 7,5 | Climatizare;
Regulator viteză radar dinamic; Faro; Reglare nivel lumini față; Iluminare; Avertizare părăsire bandă; Încălzire oglinzi; Sistem siguranță anti-coliziune; Dezghețare lunetă spate; Lumină spate. |
| 33 | EPS-IG1 | 5 | ESP |
| 34 | A / BAG-IG2 | 10 | SRS;
Avertizare centuri de siguranță. |
| 35 | METER-IG2 | 5 | ABS;
Climatizare; Sistem audio; Control automat iluminare; Deschidere uși spate; Sistem monitorizare condus spate; Contor kilometraj combinat; Regulator viteză; Regulator viteză radar dinamic; Control motor; Sistem acces și pornire; EPS; Lumină față anticeață; Deschidere capac combustibil; Acoperire grilă; Faro; Reglare nivel lumini față; Sistem hibrid; Iluminare; Sistem imobilizator; Asistent inteligent parcare; Avertizare părăsire bandă; Sistem automat stingere lumini; Memento lumini; Sistem navigație; Geam electric; Sistem siguranță anti-coliziune; Lumină spate anticeață; Sistem monitorizare oglindă retrovizoare (amplificator integrat); Avertizare centuri; Sistem control schimbare viteze; Trapă; SRS; Pornire; Blocare sistem direcție; Lumină spate; Sistem telematic; Dispozitiv antifurt; Sistem avertizare presiune pneuri; TRC; Indicatori de direcție și lumini de urgență; Lumină de avertizare; |
| 36 | ECU-IG2 NO.3 | 5 | ABS;
Regulator viteză; Regulator viteză radar dinamic; Sistem hibrid; Sistem comunicare multiplex (CAN); Sistem control schimbare viteze; Sistem telematic; TRC; Sistem avertizare proximitate vehicul; VSC. |
| Siguranță | Amp [A] | Descriere | |
| 1 | – | – | – |
| 2 | POWER | 30 | Alimentare geam |
| 3 | P / SEAT | 30 | Scaune electrice |
| 4 | S/ROOF | 30 | Trapă glisantă |
Tablou relee habitaclu
LHD
RHD
| Număr | Releu |
| R1 | (R / MIR (-)) |
| R2 | (R / MIR (+)) |
| R3 | Aprindere (IG1 nr. 4) |
| R4 | – |
| R5 | Lumină de ceață față (FR FOG) |
| R6 | RHD:
Dispozitiv antifurt (S-HORN) |
| Număr | Descriere |
| 1 | ECU control trapă glisantă |
| 2 | Antena avertizare presiune pneuri și receptor;
Unitate receptor control inteligent uși (fără sistem avertizare presiune pneuri). |
| 3 | Senzor unghi mort – partea dreaptă |
| 4 | Senzor unghi mort – partea stângă |
| 5 | Unitate bloc conectori baterie HV |
| 6 | Senzor tensiune baterie |
Motor
| Număr | Descriere |
| 1 | Tablou cutia de siguranțe |
| 2 | Bloc conectori siguranțe |
| 3 | Controler lumini față ECU (LH) |
| 4 | Controler lumini față ECU (RH) |
| 5 | Tablou releu |
| 6 | RHD:
Dispozitiv asistență forță frânare cu cilindru principal |
| 7 | Invertor cu convertor |
| 8 | ECM |
| 9 | LHD:
Dispozitiv asistență forță frânare cu cilindru principal |
Bloc siguranțe motor
| Siguranță | Amp [A] | Descriere | |
| 1 | WIPER | 30 | Ștergător față și pulverizator |
| 2 | P/OUTLET NO.2 | 15 | Priză de alimentare |
| 3 | DOOR DBL/L | 20 | Dublă încuietoare |
| 4 | – | – | – |
| 5 | FUEL OPN | 10 | Control motor;
Deschidere capac combustibil. |
| 6 | S / HTR-MAIN | 20 | Încălzitor scaun |
| 7 | – | – | – |
| 8 | FOG FR | 10 | Lumină față proiectoare de ceață |
| 9 | TOWING-DC/DC | 20 | Tracțiune remorcă |
| 10 | ENG W / PMP | 25 | Control motor;
Climatizare; Deschidere capac combustibil. |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | S / HTR F / L | 10 | Încălzitor scaun |
| 19 | S / HTR F / R | 10 | Încălzitor scaun |
| 20 | EFI NO.2 | 10 | Climatizare;
Ventilator răcire; Control motor; Deschidere capac combustibil. |
| 21 | EFI NO.3 | 10 | Control motor;
Deschidere capac combustibil. |
| 22 | INJ | 15 | Aprindere;
Contor kilometraj combinat; Control motor; Deschidere capac combustibil. |
| 23 | ECU-IG2 NO.1 | 10 | Control viteza de croazieră;
Control motor; Deschidere capac combustibil; Sistem hibrid; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 24 | PM-IGCT | 10 | Sistem hibrid;
Control viteza de croazieră; Control viteza de croazieră radar dinamic; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 25 | IGCT NO.2 | 10 | Control viteza de croazieră;
Control viteza de croazieră radar dinamic; Sistem hibrid; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 26 | BATT FAN | 15 | Sistem hibrid;
Control viteza de croazieră; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 27 | PCU FR | 10 | Sistem hibrid;
Control viteza de croazieră; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 28 | INV W / PMP | 10 | Sistem hibrid;
Control viteza de croazieră; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 29 | PCU BUB / PCU RR | 10 | Sistem hibrid;
Control viteza de croazieră; Sistem schimbare trepte; Sistem avertizare proximitate vehicul. |
| 30 | TOWING-B | 20 | Tracțiune remorcă |
| 31 | S-HORN | 10 | Dispozitiv antifurt |
| 32 | – | – | – |
| 33 | ETCS | 10 | Control motor;
Deschidere capac combustibil. |
| 34 | HORN | 10 | Claxon;
Deschidere uși spate; Sistem acces și pornire; Sistem imobilizator; Pornire; Blocare volan; Control încuietoare ușă fără fir. |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | D / C CUT | 25 | Siguranțe “ECU-DCC NO.2”,
“ECU-DCC NO.1”, “RADIO”. |
| 39 | EFI-MAIN | 20 | Control motor;
Ventilator răcire; Climatizare; Deschidere capac combustibil. |
| 40 | – | – | – |
| 41 | IG2-MAIN | 25 | Siguranțe “ECU-IG2 NO.1”, “INJ” |
| 42 | – | – | – |
| 43 | BATT-S | 5 | Control viteza de croazieră;
Sistem hibrid; Sistem control schimbare viteze; Sistem avertizare proximitate vehicul. |
| 44 | AMP | 10 | Sistem audio;
Sistem monitorizare oglindă retrovizoare; Sistem navigație. |
| 45 | – | – | – |
| 46 | ABS NO.3 | 10 | Sistem antiblocare roți (ABS), TRC, VSC |
| 47 | ABS NO.2 | 10 | Sistem antiblocare roți (ABS), TRC, VSC |
| 48 | DCM / MAYDAY | 10 | Sistem telematic |
| 49 | P CON MTR | 30 | Sistem hibrid;
Control viteza de croazieră; Sistem schimbare viteze; Sistem avertizare proximitate vehicul. |
| 50 | H-LP RH | 20 | Far;
Reglare nivel lumini față; Control automat lumină; Iluminare; Sistem automat oprire lumini; Memento lumini; Lumină spate. |
| 51 | H-LP LH | 20 | Far;
Reglare nivel lumini față; Control automat lumină; Iluminare; Sistem automat oprire lumini; Memento lumini; Lumină spate. |
| 52 | DEF | 50 | Dezghețare lunetă spate;
Încălzire oglindă. |
| 53 | PTC HTR NO.3 | 30 | Încălzitor PTC |
| 54 | – | – | – |
| 55 | HTR | 30 | Climatizare |
| 56 | PTC HTR NO.2 | 30 | Încălzitor PTC |
| 57 | ABS MTR NO.2 | 30 | Sistem antiblocare roți (ABS), TRC, VSC |
| 58 | – | – | – |
| 59 | FAN NO.2 | 30 | Ventilator răcire |
| 60 | PTC HTR NO.1 | 50 | Încălzitor PTC |
| 61 | FAN NO.1 | 30 | Ventilator răcire |
| 62 | ABS-MAIN | 30 | Sistem antiblocare roți (ABS), TRC, VSC |
| 63 | – | – | – |
| 64 | IGCT-IG | 40 | Sistem hibrid;
Control viteza de croazieră; Control viteza de croazieră radar dynamic; Sistem schimbare viteze; Sistem avertizare proximitate vehicul; Siguranțe “INV W / PMP”, “PCU FR”, “BATT FAN”, “PCU BUB / PCU RR”, “IGCT n. 2 ”, “ PM-IGCT ”. |
| 65 | ABS MTR NO.3 | 30 | Sistem antiblocare roți (ABS), TRC, VSC |
| 66 | ABS MTR NO.1 | 30 | Sistem antiblocare roți (ABS), TRC, VSC |
| 67 | J / BB | 50 | Releu IG2-n. 2, “D / L”, “ECU-B n. 1”,
“ECU-B n. 2”, “HAZ”, “STOP”, “AM2”. |
| 68 | – | – | – |
| 69 | – | – | – |
| 70 | – | – | – |
| Releu | |||
| R1 | (IGCT) | ||
| R2 | (ENG W / PMP) | ||
| R3 | Claxon | ||
Bloc siguranțe motor
| Siguranță | Amp [A] | Descriere | |
| 1 | MIR HTR | 10 | Încălzire oglindă;
Dezghețător lunetă scaun spate. |
| 2 | DRL | 10 | Far;
Reglare nivel lumini față. |
| Releu | |||
| R1 | Dezghețător lunetă scaun spate (DEF) | ||
| R2 | Încălzitor PTC (PTC HTR nr. 1) | ||
| R3 | Pompă combustibil (C / OPN) | ||
| R4 | Ventilator răcire (VENTILATOR NR. 3) | ||
| R5 | Ventilator răcire (VENTILATOR NR. 2) | ||
| R6 | Încălzitor PTC (PTC HTR nr. 2) | ||
| R7 | Ventilator răcire (VENTILATOR NR. 1) | ||
| R8 | – | ||
| R9 | – | ||
| R10 | Încălzitor PTC (PTC HTR nr. 3) | ||
Bloc conectori siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | J / B-AM | 60 | Releu ACC;
Releu TAIL; Releu IG1-NO.2; Releu IG1-NO.1, “POWER”, “P / SEAT”, “S / ROOF”, “DOOR R / R”, “DOOR R / L”; Siguranțe “DOOR”, “FOG RR”, “DOME”, “OBD”, “DOOR BACK”. |
| 2 | EPS | 80 | EPS |
| 3 | DC / DC | 120 | Siguranțe “J / B-AM”, “FOG FR”, “ENG W / PMP”,
” HTR ”,” ABS MTR NO.2 ”,” FAN NO.1 ”, “ FAN NO.2 ”,” FUEL OPN ”,” P / OUTLET NO.2 ”, “ PTC HTR NO.3 ”,” PTC HTR NO.2 ”,” PTC HTR NO.1 ”, “ ABS-MAIN ”,” DOOR DBL / L ”,” WIPER ”, “ S / HTR-MAIN ”,” TOWING-DC / DC ”,” DEF ”. |
| 4 | BATT-MAIN | 140 | Siguranțe “HORN”, “ETCS”, “TOWING-B”,
“ABS MTR N. 1”, “S-HORN”, “P CON MTR”, “DCM / MAYDAY”, “ABS N. 2”, “ABS N. 3”, “ BATT-S ”,” ABS MTR N. 3 ”,” H-LP LH ”, “ AMP ”,” H-LP RH ”,” J / BB ”, “ D / C CUT ”,” IGCT-IG ”,” EFI-MAIN ”, “ IG2-MAIN ”,” DRL ”. |
