BMW 3 G20 e G21 (2019-2023) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Seria 3 (G20 și G21) 2019-2023, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW 3 G20 și G21 (2019-2023) – schema cutiei de siguranțe
Anul producției: 2019, 2020, 2021, 2022, 2023.
Siguranțele Brichetei (priza de alimentare) în BMW 3 G20 și G21 sunt siguranțele F46 și F273 în cutia de siguranțe a bordului.
Legenda cutiei de siguranțe
Cutia de siguranțe în BMW 3G20 și G21 se află în spațiul de încărcare și în compartimentul pasagerilor. Numerele siguranțelor sunt corelate cu semnificația siguranței.
La finalul postării vei găsi descrierea simbolurilor!

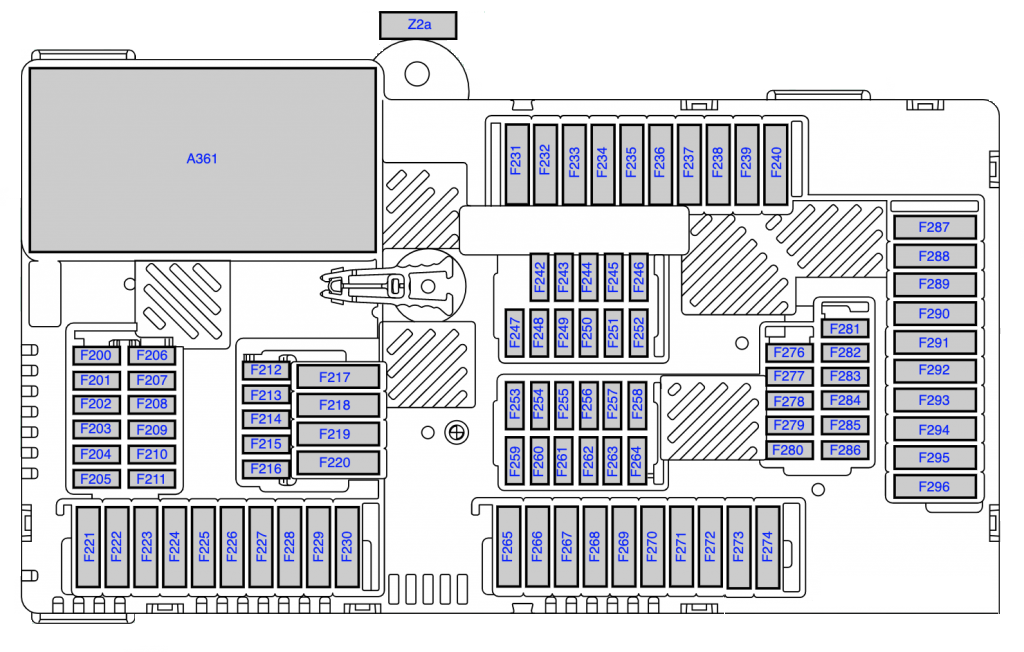

Schema cutiei de siguranțe G20/G21 1
| Număr | Amperi [A] |
|---|---|
| Număr | Amperi [A] |
| 200 | |
| 201 | |
| 202 | |
| 203 | 7,5 |
| 204 | 5 |
| 205 | |
| 206 | 5 |
| 207 | |
| 208 | 5 |
| 209 | 5 |
| 210 | 5 |
| 211 | |
| 212 | 15 |
| 213 | |
| 214 | 5 |
| 215 | 5 |
| 216 | 5 |
| 217 | 40 |
| 218 | 20 |
| 219 | |
| 220 | 30 |
| 221 | |
| 222 | |
| 223 | |
| 224 | |
| 225 | 30 |
| 226 | 40 |
| 227 | 30 |
| 228 | |
| 229 | |
| 230 | 30 |
| 231 | 30 |
| 232 | 40 |
| 233 | |
| 234 | |
| 235 | |
| 236 | |
| 237 | |
| 238 | |
| 239 | |
| 240 | 20 |
| 241 | |
| 242 | |
| 243 | |
| 244 | 5 |
| 245 | |
| 246 | |
| 247 | 10 |
| Număr | Amperaj [A] |
|---|---|
| 248 | |
| 249 | |
| 250 | 5 |
| 251 | |
| 252 | 5 |
| 253 | |
| 254 | 5 |
| 255 | 5 |
| 256 | 7,5 |
| 257 | 5 |
| 258 | 5 |
| 259 | 15 |
| 260 | 5 |
| 261 | |
| 262 | 5 |
| 263 | |
| 264 | 10 |
| 265 | 30 |
| 266 | 20 |
| 267 | |
| 268 | 40 |
| 269 | 30 |
| 270 | |
| 271 | 30 |
| 272 | |
| 273 | 20 |
| 274 | |
| 275 | |
| 276 | |
| 277 | |
| 278 | 5 |
| 279 | |
| 280 | |
| 281 | 20 |
| 282 | |
| 283 | |
| 284 | 20 |
| 285 | |
| 286 | |
| 287 | |
| 288 | |
| 289 | 20 |
| 290 | |
| 291 | 30 |
| 292 | |
| 293 | |
| 294 | |
| 295 | |
| 296 | 20 |
Schema cutiei de siguranțe G20/G21 2
| Număr | Amperi |
|---|---|
| Număr | Amperi |
| 101 | |
| 102 | 7,5 |
| 103 | |
| 104 | |
| 105 | |
| 106 | |
| 107 | 10 |
| 108 | 15 |
| 109 | |
| 110 | |
| 111 | |
| 112 | |
| 113 | 5 |
| 114 | |
| 115 |
| Număr | Amperi |
|---|---|
| 116 | |
| 117 | 30 |
| 118 | 5 |
| 119 | |
| 120 | |
| 121 | |
| 122 | |
| 123 | |
| 124 | |
| 125 | |
| 126 | |
| 127 | |
| 128 | |
| 129 | |
| 130 | |
| 131 |

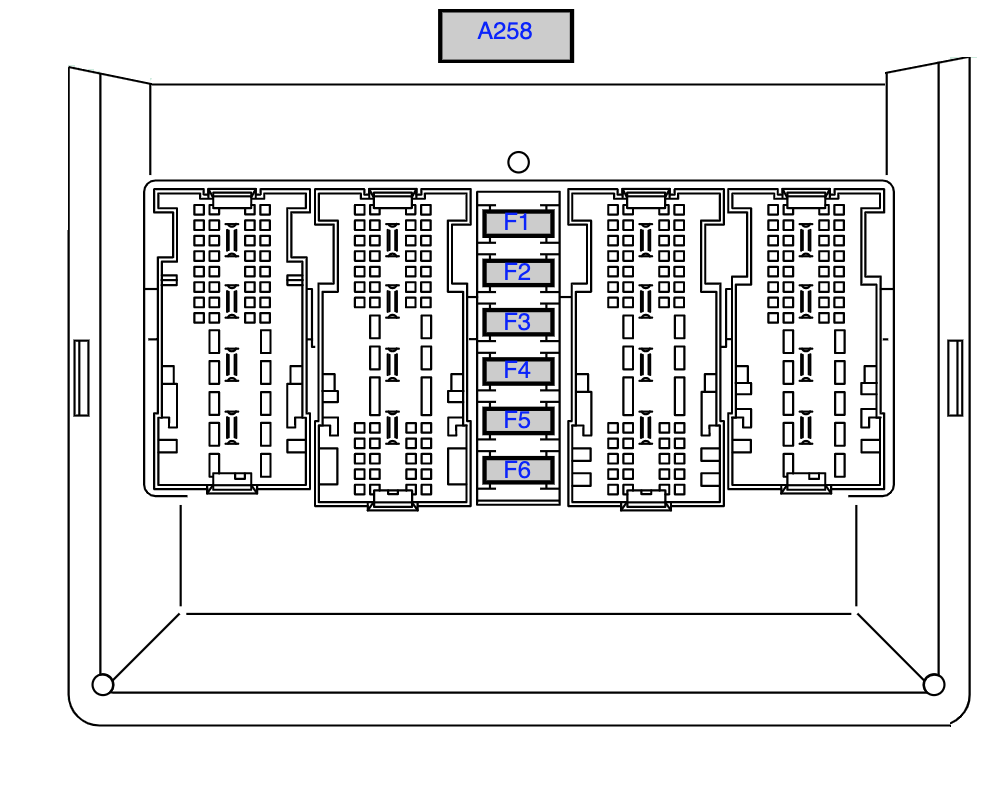

Schema cutiei de siguranțe G20/G21 3
| Număr siguranță | Amperaj |
|---|---|
| 1 | 5 |
| 2 | 7,5 |
| 3 | 7,5 |
| 4 | 5 |
| 5 | 20 |
| 6 | 20 |
Schema cutiei de siguranțe G20/G21 4
| Număr siguranță | Amperi |
|---|---|
| Număr siguranță | Amperi |
| 20 | 30 |
| 21 | 30 |
| 22 | 30 |
| 23 | 30 |
| 24 | 30 |
| 25 | 20 |
| 26 | 20 |
| 27 | |
| 28 | 40 |
| 29 | 20 |
| 30 | 5 |
| 31 | 15 |
| 32 | 5 |
| 33 | 5 |
| 34 | 5 |
| 35 | 5 |
| 36 | 5 |
| 37 | 5 |
| 38 | 5 |
| 39 | 60 |
| 40 | 40 |
| 41 | 50 |
| 46 | 20 |
| 47 | |
| 48 | 20 |
| Număr siguranță | Amperi |
|---|---|
| 49 | 10 |
| 50 | 30 |
| 51 | 30 |
| 52 | 20 |
| 53 | 30 |
| 54 | 20 |
| 55 | 30 |
| 56 | 30 |
| 57 | 10 |
| 59 | 5 |
| 60 | 4 |
| 61 | 5 |
| 62 | 5 |
| 63 | 5 |
| 64 | 5 |
| 65 | 5 |
| 66 | 5 |
| 67 | 5 |
| 68 | 5 |
| 69 | 5 |
| 70 | 5 |
| 71 | 5 |
| 72 | 7,5 |
| 73 | 5 |
| 74 | 10 |
| 75 | 10 |
| 76 | 5 |

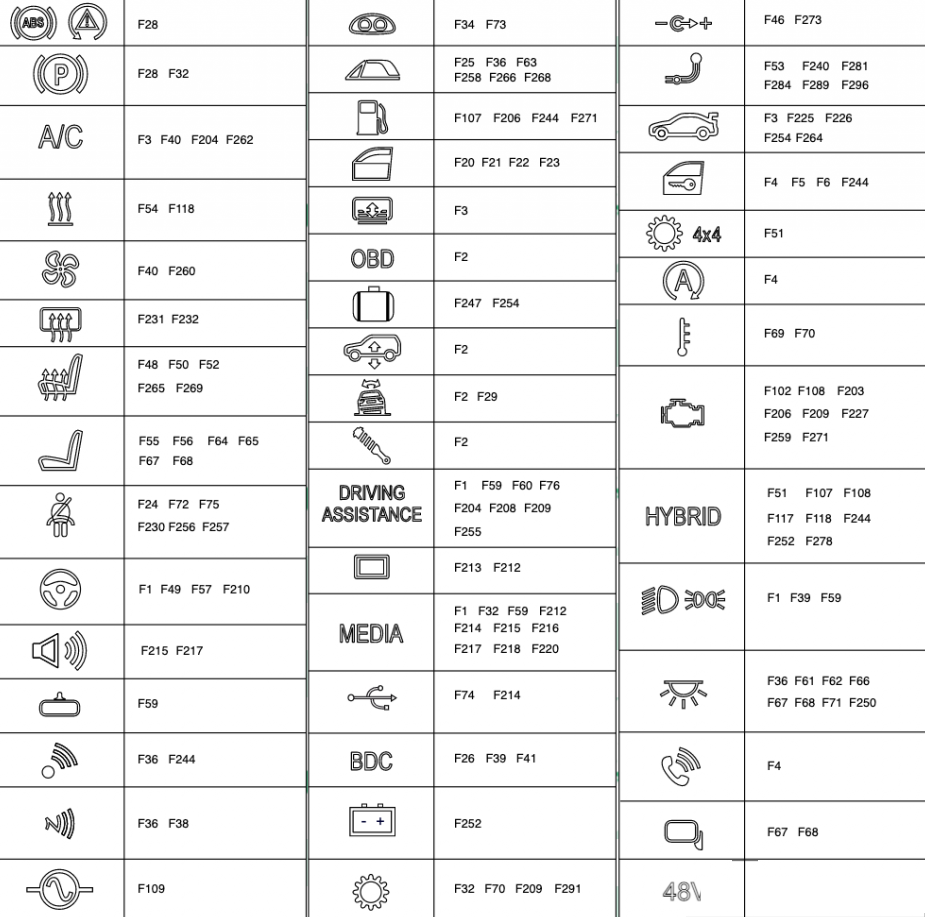

Semnificația simbolurilor siguranțelor BMW
Lista va fi actualizată regulat. Dacă ai sugestii, lasă un comentariu sau trimite un e-mail!
| Nr | Simbol | Descriere |
| 1 |  |
ABS (Sistem antiblocare roți (ABS) în timpul frânării),DSC (control dinamic al stabilității) |
| 2 |  |
Modul control funcție coloana volanului |
| 3 |  |
Modul remorcă, cârlig remorcare |
| 4 |  |
Display pe parbriz Head-Up (HUD) |
| 5 |  |
Sistem START-STOP |
| 6 |  |
Oglinzi electrice |
| 7 |  |
Sistem suspensie pneumatică |
| 8 |  |
Transmisie;DSC – control dinamic al stabilității;
SMG – transmisie manuală secvențială. |
| 9 |  |
Faruri principale;Senzor ploaie;
Senzor lumină; Control electronic al înălțimii de rulare. |
| 10 |  |
Modul lumini |
| 11 |  |
Changer CD;Modul Can Gateway. |
| 12 |  |
Alarmă |
| 13 |   |
Senzori parcare / Home link (deschizător garaj) |
| 14 |  |
Ventilator electric |
| 15 |  |
Claxon |
| 16 |  |
Modul ușă;Închidere automată silențioasă. |
| 17 |  |
Geamuri electrice |
| 18 |  |
Scaune încălzite |
| 19 |  |
Reglaj scaune |
| 20 |  |
Curele de siguranță |
| 21 |  |
OBD |
| 22 |  |
Încălzire;Încălzire autonomă.
Încălzire parbriz. |
| 23 |  |
Cruise control |
| 24 |  |
Releu ștergător spate |
| 25 |  |
Dezgheț lunetă spate (încălzire lunetă spate) |
| 26 |  |
Încălzitor lichid parbriz |
| 27 |  |
Ventilator răcire |
| 28 |  |
Lumini interioare |
| 29 |  |
Panou instrumente;Vitezometru |
| 30 |   |
Sistem climatizare |
| 31 | DDE | Electronică digitală Diesel (DDE) |
| 32 |  |
Releu pompa combustibil;Control pompa combustibil. |
| 33 |  |
DME – Electronică digitală motor;Modul tensiune integrat – IVM. |
| 34 |  |
BDC (Controler caroserie) |
| 35 |  |
Amplificator HiFi;Tuner TV;
Modul video. Radio (?). |
| 36 |  |
Control presiune pneuri RDV |
| 37 |  |
Spălător parbriz față |
| 38 |  |
Sistem spălare faruri |
| 39 |  |
Trapă;Geam panoramic;
Modul superior cabriolet. |
| 40 |  |
Telefon |
| 41 |  |
Modul superior cabriolet;Releu cabriolet. |
| 42 |  |
Brichetă față și spate;Priză 12V;
Priză încărcare compartiment (12V). |
| 43 |  |
Frână de parcare |
| 44 |  |
Blocare capotă (hayon spate);Închidere automată hayon spate. |
| 45 |  |
Parasolar electric spate (pentru BMW F60 M5) |
| 46 |  |
Sistem tracțiune dinamică |
| 47 |  |
Tracțiune integrală |
| 48 |  |
Sistem START-STOP |
| 49 |  |
Asistent condus |
| 50 |  |
Sistem hibrid |
| 51 |  |
Sistem audio |
| 52 |  |
Oglindă retrovizoare electrocromatică |
| 53 |  |
Releu compresor sistem suspensie pneumatică |
