Hyundai Accent (2018-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai Accent (2018–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Hyundai Accent (2018-2019) – schema panoului siguranțe
Anul producției: 2018, 2019.
Siguranțele brichetă (priză de alimentare) în Hyundai Accent (2018-2019) sunt siguranța nr. 2 (brichetă) și nr. 6 (priză accesorii) în panoul siguranțe al bordului.

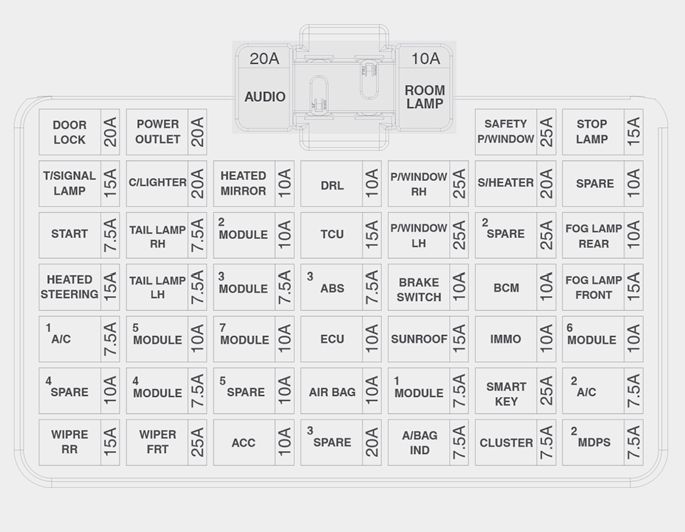

Panou instrumente
| Nume | Amperaj [A] | Descriere |
| DOOR LOCK | 20 | Bloc conectori I/P
(releu deblocare hayon spate, releu blocare și deblocare uși, releu deblocare cu două ture). |
| POWER OUTLET | 20 | Priză de alimentare |
| SAFETY P/WINDOW | 25 | Modul de siguranță geam electric partea șoferului |
| STOP LAMP | 15 | Bloc conectori I/P (modul electronic semnal lumină de stop) |
| T/SIGNAL LAMP | 15 | BCM, SLM |
| C/LIGHTER | 20 | Brichetă |
| HEATED MIRROR | 10 | Alimentare oglinzi exterioare partea șoferului și partea pasagerului;
Modul control climatizare. |
| DRL | 10 | BCM |
| P / WINDOW RH | 25 | Comutator principal geam;
Comutator geam partea pasagerului. |
| S / HEATER | 20 | Modul control încălzire scaune față |
| SPARE1 | 10 | – |
| START | 7,5 | Cu cheie inteligentă:
ECM/PCM; Bloc conectori E/R (releu demaror); Modul control inteligent cheie; Comutator gamă cutie; Aprindere; Comutator ambreiaj; Fără cheie inteligentă: Releu alarmă antifurt; Comutator gamă cutie; Blocare aprindere; Comutator ambreiaj. |
| TAIL LAMP RH | 7,5 | Far principal dreapta;
Lumină spate combinată (OUT) dreapta; Lumină număr dreapta; Lumină spate combinată (IN) dreapta; ILL (+). |
| MODULE2 | 10 | Modul FCA;
Comutator Crash Pad. |
| TCU | 15 | Bloc conectori E/R (siguranță – B/UP LAMP);
Manetă cutie A/T; Comutator gamă punte motor; Comutator lumină stop. |
| P/WINDOW LH | 25 | Comutator principal geam |
| SPARE2 | 25 | – |
| FOG LAMP REAR | 10 | Proiectoare de ceață spate |
| HEATED STEERING | 15 | Încălzire volan |
| TAIL LAMP LH | 7,5 | Far principal stânga;
Lumină spate combinată (OUT) stânga; Lumină număr stânga; Lumină spate combinată (IN) stânga; |
| MODULE3 | 7,5 | Modul control încălzire scaune față;
Sunet; Oglindă electrocrómatică; Modul control climatizare; Arc ceas; Indicator manetă cutie A/T. |
| ABS3 | 7,5 | Bloc conectori E/R (conector control universal);
Modul ESC |
| BRAKE SWITCH | 10 | Modul control cheie inteligentă;
Comutator lumină stop. |
| BCM | 10 | BCM |
| FOG LAMP FRONT | 15 | Bloc conectori I/P (releu proiectoare de ceață față) |
| A/C1 | 7,5 | Bloc conectori E/R (releu ventilator);
Modul control climatizare. |
| MODULE5 | 10 | Motor trapă;
Modul control încălzire scaune față. |
| MODULE7 | 10 | Unitate TPMS |
| ECU | 10 | ECM/PCM;
Modul imobilizator; Modul control inteligent cheie. |
| SUNROOF | 15 | Motor trapă |
| IMMO. | 10 | Modul imobilizator |
| MODULE6 | 10 | Electromagnet cheie |
| SPARE4 | 10 | – |
| MODULE4 | 7,5 | SLM;
BCM; Modul control inteligent cheie. |
| SPARE5 | 10 | – |
| AIR BAG | 10 | Modul control SRS;
Senzor detectare prezență. |
| MODULE1 | 7,5 | BCM;
SLM; Bloc cheie. |
| SMART KEY | 25 | Modul Smart Key Control |
| A/C2 | 7,5 | – |
| WIPER RR | 15 | Comutator multifuncțional;
Motor ștergător spate; Releu ștergător spate. |
| WIPER FRT | 25 | Comutator multifuncțional;
Motor ștergător față; Bloc conectori E/R (releu ștergător). |
| ACC | 10 | Bloc conectori I/P (releu ieșire alimentare);
BCM; SLM; Audio; Bloc cheie; Comutator alimentare oglindă exterioară; Modul control inteligent cheie; Conector USB pentru încărcare. |
| SPARE3 | 20 | – |
| A/BAG IND | 7,5 | Set semnalizatoare;
Modul control climatizare. |
| CLUSTER | 7,5 | Cluster instrumente |
| MDPS2 | 7,5 | Unitate MDPS |
| AUDIO | 20 | Audio |
| ROOM LP | 10 | Bloc conectori I/P (releu iluminare interior);
Lampă consolă superioară; Modul control climatizare; SLM; BCM; Senzor lumină automat; Modul TPMS; Set semnalizatoare; Conector interfață date; Lampă interior; Lampă portbagaj; Oglindă electrocromatică. |

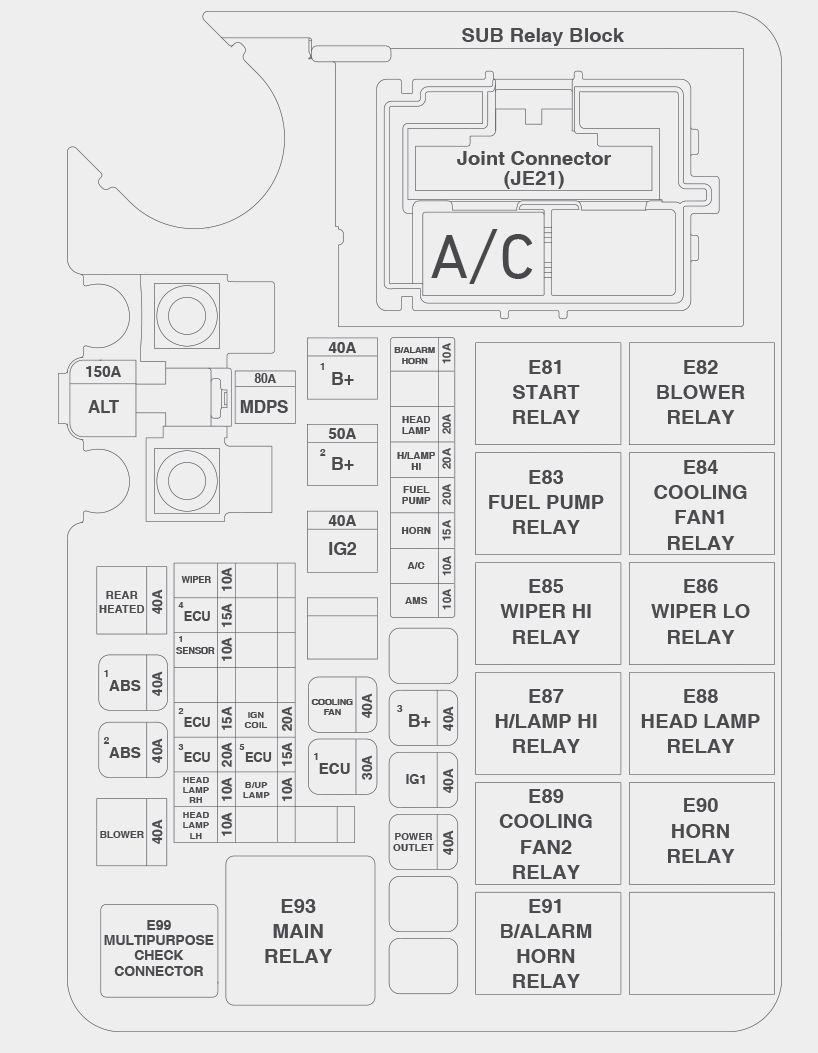

Compartiment motor
| Tip | Nr | Nume releu |
| MICRO | AC | Releu climatizare |
| E81 | Releu aprindere | |
| E82 | Releu ventilator | |
| E83 | Releu pompă combustibil | |
| E84 | Releu ventilator răcire 1 | |
| E85 | Releu ștergător viteză mare | |
| E86 | Releu ștergător viteză mică | |
| E87 | Releu H/LAMP HI | |
| E88 | Releu far | |
| E89 | Releu ventilator răcire 2 | |
| E90 | Releu claxon | |
| E91 | Releu claxon | |
| MINI | E93 | Releu claxon |
Compartiment motor (capac terminale baterie)
| Nume | Amperaj [A] | Descriere |
| MDPS | 80 | Unitate MDPS |
| ALT | 150 | Bloc conectori E/R (siguranță – Sistem antiblocare roți (ABS)1, Sistem antiblocare roți (ABS)2, VENTILATOR, ÎNCĂLZIRE SPATE) |
| REAR HEATED | 40 | Bloc conectori I/P (releu dezghețare scaun spate) |
| ABS1 | 40 | Modul ESC;
Conector control universal. |
| ABS2 | 40 | Modul ESC |
| BLOWER | 40 | Bloc conectori E/R (releu ventilator) |
| WIPER | 10 | Motor ștergător față;
Comutator multifuncțional; Bloc conectori E/R (releu ștergător viteză mică) |
| ECU4 | 15 | ECM/PCM |
| SENSOR1 | 10 | Supapă control ulei #1/#2;
Bloc conectori E/R (releu ventilator răcire 1/2); Senzor oxigen (înalt); Senzor oxigen (scăzut); Supapă electromagnetică admisie variabilă; Bloc relee auxiliare (releu climatizare); Supapă electromagnetica control suflare; Supapă închidere canister. |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| HEAD LAMP RH | 10 | Far față dreapta |
| HEAD LAMP LH | 10 | Far față stânga |
| IGN COIL | 20 | Bobină de aprindere de la 1 la 4;
Condensator |
| ECU5 | 15 | ECM/PCM;
Bloc conectori E/R (releu pompă combustibil) |
| B/UP LAMP | 10 | Comutator lampă de rezervă |
| B + 1 | 40 | Bloc conectori I/P
(siguranță – DRL, FOGLAMP FRONT, conector alimentare (AUDIO, LAMPĂ INTERIOR)) |
| B + 2 | 50 | Bloc conectori I/P (siguranță – IMMO, SMART KEY1, COMUTATOR FRÂNĂ, BCM, SIGURANȚĂ GEAM PARTEA ȘOFERULUI, S/HEATER, TRAPĂ, releu geam) |
| IG2 | 40 | Comutator aprindere;
Panou relee PDM (releu IG2); Bloc conectori E/R (releu demaror). |
| COOLING FAN | 40 | Bloc conectori E/R (releu ventilator răcire 1/2) |
| ECU1 | 30 | Bloc conectori E/R (siguranță – ECU3, ECU4, releu principal) |
| B/ALARM HORN | 10 | B/Releu claxon |
| HEAD LAMP | 20 | Bloc conectori E/R (releu far) |
| H/LAMP HI | 20 | Fără DRL:
bloc conectori E/R (releu faruri de drum) Cu DRL: SLM; BCM. |
| FUEL PUMP | 20 | Bloc conectori E/R (releu pompă combustibil) |
| HORN | 10 | Bloc conectori E/R (releu claxon) |
| A/C | 10 | Bloc relee auxiliare (releu climatizare) |
| AMS | 10 | Senzor baterie |
| B + 3 | 40 | Bloc conectori bord (siguranță – LAMPĂ SEMNALIZARE, ÎNCUIETORI, releu lampă spate) |
| IG1 | 40 | Comutator aprindere;
Panou relee PDM (releu IG1, releu ACC). |
| POWER OUTLET | 40 | Bloc conectori I/P (releu ieșire alimentare) |
