Hyundai Santa Fe (2017-2018) – cutia de siguranțe
Hyundai Santa Fe (2017) – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranțele Brichetei (prize de alimentare) în Hyundai Santa Fe se găsesc în cutia de siguranțe a bordului (vezi siguranța “C/LIGHTER” (priză de alimentare față și brichetă, priză de alimentare portbagaj)) și în cutia de siguranțe din compartiment motor (siguranță “P/OUTLET” (releu de ieșire alimentare)).

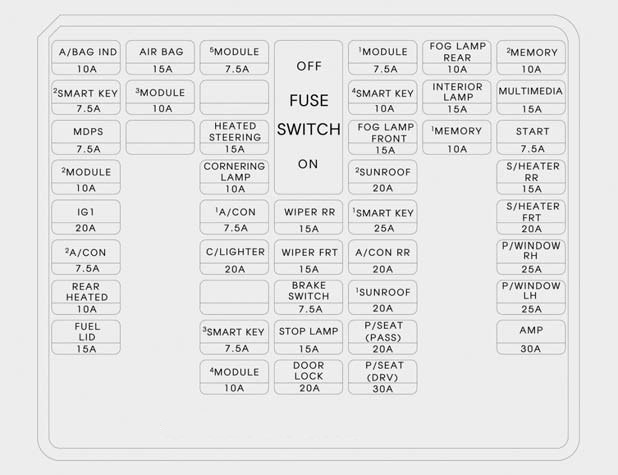

Panou instrumente
| Nume siguranță | Amperaj [A] | Descriere |
| A/BAG IND | 10 | Set de semnalizatoare;
Modul control climatizare. |
| A/BAG | 15 | ACU;
Senzor detectare pasageri. |
| MODULE 5 | 7,5 | RR_BLOWER, AVM, AC_INVERTER_UNIT;
Modul control cheie inteligentă; BCM; Încălzire scaun spate; Modul încălzire scaun partea șoferului/pasagerului. |
| MODULE 1 | 7,5 | Comutator mod sport;
Cheie electromagnetică; Comutator consolă stânga și dreapta; Comutator alimentare geamuri spate stânga și dreapta; Conector legătură date |
| FOG LAMP RR | 10 | — |
| MEMORY 2 | 10 | BCM;
Modul monitorizare presiune pneuri; Oglindă electrocromatică; Modul ușă partea șoferului/pasagerului; Senzor automat lumină și fotocelulă; Modul control climatizare; Set de semnalizatoare; FRT_DRV_SEAT. |
| SMART KEY 2 | 7,5 | Modul control inteligent cheie;
Modul immobilizator. |
| MODULE 3 | 10 | BCM;
Set de semnalizatoare; Modul monitorizare presiune pneuri; Modul control climatizare; Modul ușă partea șoferului/pasagerului; Indicator levier cutie automată; Încălzire scaune spate; 4WD ECU; Modul încălzire scaun partea șoferului/pasagerului; Modul MTS; Senzor asistență parcare; Unitate principală A/V și navigație; Senzor asistență parcare spate (centru); AMP, SAS_ESP, EPB_EXT; Oglindă electrocromatică; BSD. |
| SMART KEY 4 | 10 | Comutator buton Start/Stop;
Modul immobilizator. |
| INTERIOR LAMP | 15 | Lampă portbagaj;
Lămpi stor parasolar; Lampă plafon consolă; Lampă habitaclu central; Lampă personală. |
| MULTIMEDIA | 15 | Unitate principală audio;
Audio-video și navigație; Modul MTS; D_CLOCK. |
| MDPS | 7,5 | Unitate MDPS |
| HTD STRG | 15 | Comutator volan |
| FOG LAMP FRONT | 15 | Proiectoare de ceață față |
| MEMORY 1 | 10 | Receptor RF;
Cheie aprindere și comutator avertizare uși. |
| START | 7,5 | FĂRĂ IMMO. & Cheie inteligentă:
cutia de relee ICM (releu alarmă antifurt;) cu IMMO. sau Smart Key: INHIBIT_SW(POSITION_SW). |
| MODULE 2 | 10 | Comutator Crash Pad;
Conector control universal; Actuator dispozitiv nivelare faruri; Modul nivelare automată faruri; Comutator lumini stop; AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX |
| CORNERING LAMP | 10 | — |
| SUNROOF 2 | 20 | Trapă |
| S/HEATER RR | 15 | Încălzitor scaune spate |
| IGN | 20 | Cutia de siguranțe și relee E/R (siguranță – ABS 3, SENSOR 5, TCU) |
| A/CON 1 | 7,5 | Cutia de siguranțe și relee E/R (releu ventilator);
Modul control climatizare; Ionizator cluster; DSL_BOX (PTC_RLY). |
| WIPER RR | 15 | Releu ștergător spate;
Motor ștergător spate; Comutator multifuncțional; BCM. |
| SMART KEY 1 | 25 | Modul control inteligent chei |
| S/HEATER FRT | 20 | Modul încălzire scaun partea șoferului/partea pasagerului |
| A/CON 2 | 7,5 | Modul control climatizare |
| C/LIGHTER | 20 | Priză alimentare față și brichetă, priză alimentare portbagaj |
| WIPER FRT | 15 | Comutator multifuncțional;
Cutia de siguranțe și relee E/R (releu ștergător HI, releu IG2). |
| A/CON RR | 20 | — |
| P/WDW RH | 25 | Modul ușă partea pasagerului, comutator geam spate dreapta |
| REAR HTD | 10 | Modul control climatizare |
| BRAKE SWITCH | 7,5 | Modul control inteligent cheie;
Comutator lumină de stop. |
| SUNROOF 1 | 20 | Trapă |
| P/WDW LH | 25 | Modul alimentare geam partea șoferului;
Modul ușă partea șoferului; Comutator alimentare geam spate stânga |
| FUEL LID | 15 | Comutator ușă alimentare (DOOR_EXT) |
| SMART KEY 3 | 7,5 | Modul control inteligent chei |
| STOP LAMP | 15 | Modul electronic semnal de oprire |
| P/SEAT PASS | 20 | Comutator manual scaun pasager;
Comutator suport lombar pasager. |
| AMP | 30 | AMP |
| MODULE 4 | 10 | Audio;
Unitate principală A/V și navigație; BCM; AMP; Modul MTS; Comutator alimentare oglindă exterioară; Cutia de siguranțe și relee E/R (releu priză alimentare), AVM, D_CLOCK, USB_CHARGE. |
| DOOR LOCK | 20 | Releu blocare/deblocare ușă;
Releu hayon spate; Cutia relee ICM (releu încuietoare). |
| P/SEAT (DRV) | 30 | Modul IMS partea șoferului;
Comutator manual scaun partea șoferului; Comutator suport lombar partea șoferului. |

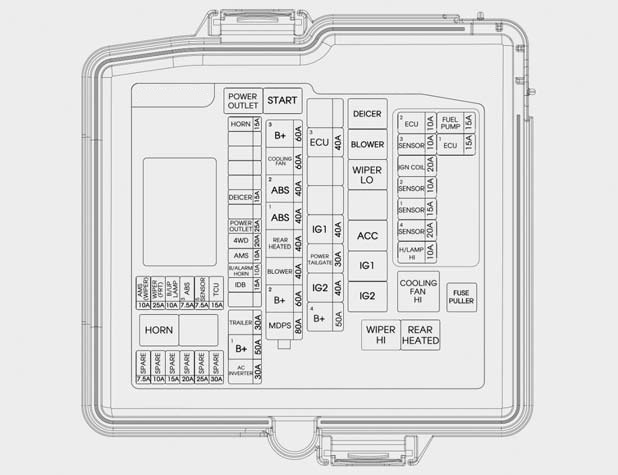

Panoul cutiei de siguranțe în compartiment motor
| Număr releu | Nume releu | Tip releu |
| E30 | RELEU PRIZE ALIMENTARE | ISO MIKRO |
| E31 | RELEU DE APRINDERE | ISO MIKRO |
| E32 | RELEU DEZABURIRE FAȚĂ | ISO MIKRO |
| E33 | RELEU VENTILATOR | ISO MIKRO |
| E34 | RELEU ȘTERGĂTOR (LO) | ISO MIKRO |
| E35 | RELEU VENTILATOR RĂCIRE (LO) | ISO MIKRO |
| E36 | RELEU ACC | ISO MIKRO |
| E37 | RELEU IG1 | ISO MIKRO |
| E38 | RELEU IG2 | ISO MIKRO |
| E39 | RELEU VENTILATOR RĂCIRE (HI) | ISO MINI |
| E40 | RELEU ȘTERGĂTOR (HI) | ISO MIKRO |
| E41 | RELEU DEZABURIRE SPATE | ISO MIKRO |
| E42 | RELEU CLAXON | ISO MIKRO |
| Nume | Amperaj [A] | Descriere | |
| MULTI SIGURANȚĂ | MDPS | 80 | Unitate MDPS |
| B+2 | 60 | Cutia de conexiune Smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Siguranță – TRAPĂ 1, P/SEAT PASS, P/SEAT DRV), RR A/CON | |
| BLOWER | 40 | Releu motor ventilator | |
| RR HTD | 40 | Releu deice scaun spate | |
| ABS1 | 40 | Modul ESC;
Conector control universal. |
|
| ABS2 | 40 | Modul ESC | |
| C/FAN | 60 | Releu ventilator răcire | |
| B+3 | 60 | Cutia de conexiune Smart (siguranță – MODUL 1, SMART KEY 4, TRAPĂ 2, SMART KEY 1, dispozitiv de deblocare automată a curentului de pierdere) | |
| SIGURANȚĂ | B+4 | 50 | Cutia de conexiune Smart (IPS 3 (4CH), IPS 6 (2CH), Siguranță – F/LID, LUMINĂ DE STOP, DR LOCK, COMUTATOR FRÂNĂ), CAPAC COMBUSTIBIL |
| EMS | 40 | Cutia EMS | |
| C/FAN | 50 | Cu excepția Europei – RLY. 6 (Releu ventilator răcire (LO), RLY. 10 (releu ventilator răcire (HI)) | |
| IG1 | 40 | Fără cheie inteligentă:
comutator aprindere, cu cheie inteligentă – releu ACC, releu IG1 |
|
| IG2 | 40 | Releu demaror;
Releu IG2; fără cheie inteligentă: Comutator aprindere. |
|
| TRAILER | 30 | Priză alimentare remorcă | |
| B+1 | 50 | Cutia de conexiune Smart (siguranță – S/ÎNCĂLZITOR RR, S/ÎNCĂLZITOR FRT, P/WDW RH, P/WDW LH) | |
| HORN | 15 | Releu claxon | |
| DEICER | 15 | Releu deice față | |
| POWER OUTLET | 25 | Releu priză alimentare |
| AC INVERTER | 30 | Modulul invertorului AC |
| P/TAIL GATE | 30 | Modul de alimentare al hayonului spate |
| IDB | 15 | Modul IDB |
| 4WD | 20 | ECM pentru 4 roți |
| AMS | 10 | Senzorul bateriei |
| AMS (WIPER) | 10 | BCM, PCM |
| WIPER FRT | 25 | Releu al ștergătorului – viteză liberă;
Motor ștergător față. |
| B/UP LAMP | 10 | A/T – lampă spate combinată (IN) stânga și dreapta;
Oglindă electrocromatică; Unitate principală audio; Audio-video și navigație. |
| ABS3 | 7,5 | Modul ESC |
| SENSOR5 | 7,5 | PCM |
| TCU | 15 | A/T: Comutatorul intervalului punții motor |
| F/PUMP | 15 | Releu al pompei combustibil |
| ECU1 | 15 | PCM |
| ECU2 | 10 | Modul IDB |
| SENSOR3 | 10 | Releu al pompei combustibil |
| IGN COIL | 20 | Condensator, Bobine de aprindere #1/#2/#3/#4 |
| SENSOR2 | 10 | Electrovalvă de control a ventilației;
Electrovalvă cu debit variabil (G4KJ); Valvă de control a uleiului #1/#2 |
| SENSOR1 | 15 | Senzor de oxigen (#1/#2/#3/#4);
PCM; Senzor de oxigen (în jos); cutia de siguranțe și relee E/R (releu ventilator răcire). |
| B/A HORN | 10 | Releu semnal acustic al alarmei antifurt |
