Hyundai i30 (2007-2018) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Hyundai i30 (2007–2018), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Hyundai i30 (2007-2012) – schema cutiei de siguranțe

Anul producției: 2007, 2008, 2009, 2010, 2011, 2012.

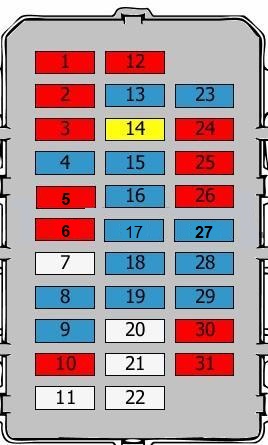

Cutia de siguranțe în habitaclu

Schema cutiei de siguranțe

Hyundai i30 (2007-2012) – schema cutiei de siguranțe

Hyundai i30 – siguranțe – descriere

Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
1 10 A Releu demaror;

Releu alarmă;

Unitate control motor.
2 10 A Climatizare;

Modul control motor;

Comutator frână (cutie automată).
3 10 A Climatizare;

Modul control motor;

Reglaj oglinzi.
4 15A Comutator scaune față încălzite;

Modul control scaun încălzit.
5 10 A Climatizare;

Releu ventilator;

Modul control trapă;

Senzor ploaie;

Controler caroserie (BCM);

Senzor temperatură în mașină;

Oglindă electrocromatică;

Releu filtru combustibil încălzit.
6 10 A Releu faruri
7 25A Comutator ștergător, față și spate;

Motor ștergătoare față;

Releu ștergătoare față.
8 15A Comutator ștergător, față și spate;

Motor ștergător spate;

Releu ștergător spate.
9 15A Unitate control caroserie (BCM)
10 10 A Releu lumină spate proiectoare de ceață
11 25A Comutator geam șofer;

Comutator geamuri scaun spate;

Comutator geam partea pasagerului.
12 10 A Audio;

Unitate control blocare cheie cutie automată;

Comutator oglinzi;

Ceas digital;

Unitate control navigație;

Convertor audio inteligent Stop and Go (ISG).
13 15A Brichetă
14 20A Unitate control trapă;

Releu control uși.
15 15A Dezgheț parbriz față
Nr Ampere [A] Descriere
16 15A Comutator al manetei cutiei automate;

Comutator al luminilor de frână.
17 15A Conector al magistralei de date;

Tablou de bord;

Iluminare portbagaj;

Iluminare interioară;

Climatizare;

Unitate de control a senzorului de presiune al pneurilor;

Unitate de control a caroseriei (BCM);

Comutator trapă;

Asistență la parcare;

Comutator al oglinzii;

Ceas digital.
18 15A Unitate de control audio;

Navigație;

Convertor audio inteligent Stop and Go (ISG).
19 15A Motor încuietoare hayon spate;

Unitate de control a caroseriei (BCM);

Releu încuietoare hayon spate.
20 25A Geamuri electrice spate;

Amplificator;

Geamuri electrice partea pasagerului;

Geamuri electrice partea șoferului;

Convertor Stop and Go inteligent (ISG) AMP.
21 25A Geam electric spate stânga;

Geam electric partea șoferului;

Geam electric partea pasagerului.
22 25A Comutator geam partea șoferului;

Comutator, geamuri spate;

Comutator geam partea pasagerului.
23 15A Turnare sub presiune alimentare
24 10 A Comutator lumini de avarie
25 10 A Indicator avertizare airbag;

Climatizare;

Airbag pasager.
26 10 A Tablou de bord;

Unitate de control a caroseriei (BCM);

Unitate de control blocare cheie cutie automată;

Scaune față încălzite;

Unitate de control a senzorului de presiune al pneurilor;

Comutator inteligent Stop and Go (ISG);

Convertor audio inteligent Stop and Go (ISG);

Convertor Stop and Go inteligent (ISG) AMP.
27 15A Sistem de siguranță suplimentar (SRS);

Climatizare.
28 15A EPS
29 15A Turnare sub presiune alimentare spate;

Releu lumini de avarie;

Comutator lumini de avarie.
30 10 A Lumină spate dreapta;

Far dreapta;

Bypass;

Releu faruri față anti-ceață;

Releu reostat.
31 10 A Far stânga;

Iluminare plăcuță înmatriculare;

Comutator hayon;

Lumină spate stânga.

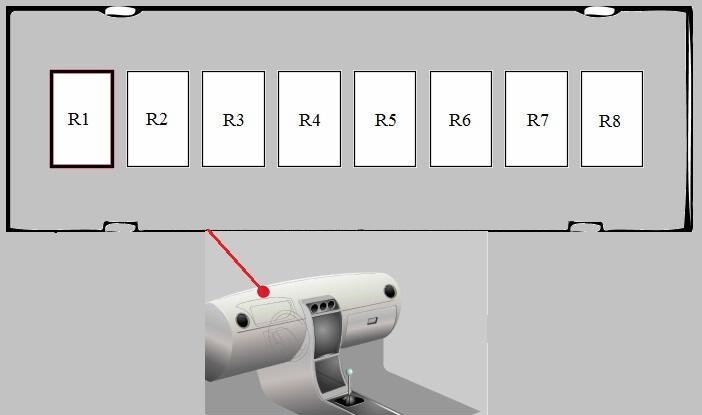

Cutia de relee a modulului ICM în habitaclu.

Hyundai i30 (2007-2012) – schema cutiei de siguranțe - 2

Releu R1 – Releu de blocare a ușilor
Releu R2 – Releu de deblocare a ușilor
Releu R3 – Lumină spate anti-ceață
Releu R4 – Releu al claxonului al alarmei
Releu R5 – Releu al senzorului de ploaie, releu al claxonului al alarmei
Releu R6 – Releu al luminilor de avarie
Releu R7 – Releu de blocare
Releu R8 – Dezghețare parbriz față

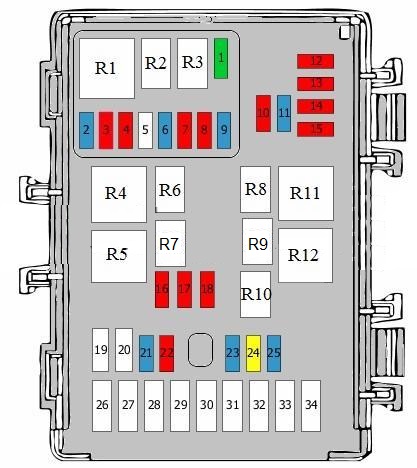

Cutia de siguranțe în compartiment motor

Hyundai i30 (2007-2012) – schema cutiei de siguranțe - 3

Nr Ampere [A] Descriere
Nr Ampere [A] Descriere
1 30A Releu principal
2 15A Imobilizator;

Senzor poziție arbore cu came;

Electrovalvă curățare rezervor;

Senzor de oxigen înainte de catalizator;

Senzor de oxigen după catalizator.
3 10 A Unitate control motor
4 10 A Releu ventilator condensator;

Supapă reglare ulei;

Actuator regim ralanti;

Releu pompă combustibil.
5 nu utilizat
6 15A Injectoare climatizare
7 10 A Climatizare
8 10 A Centrală motor;

Senzor baterie.
9 15A Releu pompă combustibil;

Releu suplimentar pompă combustibil.
10 10 A Siguranță de rezervă
11 15A Siguranță de rezervă
12 10 A Centrală Sistem antiblocare roți (ABS);

Centrală ESP;

Senzor înclinare.
13 10 A Comutator lumină de stop

Comutator multifuncțional
14 10 A Releu aprindere;

Bobine de aprindere.
15 10 A Centrală motor;

Comutator lumină de stop;

Senzor viteză vehicul;

Generator impuls cutie automată.
16 10 A Far stânga;

Comutator reglaj faruri;

Actuator reglaj far stânga.
17 10 A Far dreapta;

Actuator reglaj far dreapta;

Bord.
18 10 A Siguranță de rezervă
19 40A Sistem antiblocare roți (ABS);

ESP.
20 20A Sistem antiblocare roți (ABS)
ESP
21 15A Releu proiectoare de ceață față
22 10 A Siguranță de rezervă
Nr Ampere [A] Descriere
23 15A Siguranță de rezervă
24 20A Releu faruri
25 15A Releu claxon;

Releu alarmă.
26 80A Unitate control ESP
27 40A Releu aprindere;

Comutator aprindere.
28 40A Releu încălzire lunetă spate;

Oglindă încălzită.
29 40A Releu ventilator condensator
30 40A Releu ventilator
31 150A Siguranță principală
32 30A Cheie aprindere
33 50A Releu lumini spate;

Releu ridicare geam;

Cutia de siguranțe în compartiment motor, siguranțe 10, 11, 20 – 22, 30, 31.
34 50A Cutia de siguranțe în compartiment motor, siguranțe 14 – 19, 29
R1 Releu principal
R2 Climatizare
R3 Releu pompă combustibil;

Releu suplimentar pompă combustibil.
R4 Releu ventilator
R5 Releu demaror
R6 Releu faruri
R7 Releu lumină anti-ceață
R8 Releu claxon
R9 Releu ștergător/ștergătoare parbriz
R10 Releu faruri
R11 Releu ventilator răcire
R12 Releu ventilator răcire

Hyundai i30 (2013-2018) – schema cutiei de siguranțe

Anul producției:2013, 2014, 2015, 2016, 2017, 2018.

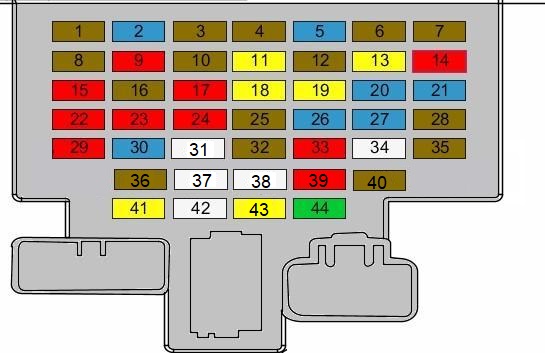

Cutia de siguranțe în habitaclu

Schema cutiei de siguranțe

Hyundai i30 (2013-2018) – schema cutiei de siguranțe

Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 7,5A Releu demaror;

Comutator aprindere;

Comutator gamă cutie de viteze;

Modul control motor;

Comutator gamă cutie de viteze.
2 15A Modul control SRS;

Modul control climatizare.
3 7,5A Tablou de bord instrumente
4 7,5A Modul control asistență la direcție
5 15A La conectorul de alimentare față
6 7,5A Modul acces fără cheie;

Modul controler caroserie (BCM).
7 7,5A Modul control climatizare
8 7,5A Releu control coborâre (HDC);

Modul control frână electrică de parcare;

Senzor parcare;

Sistem cameră marșarier.
9 10 A Faruri;

Faruri adaptive.
10 7,5A Senzor parcare spate;

Climatizare;

Comutator Stop and Go;

Manetă cutie automată;

Faruri;

Oglindă electrocrómatică;

Senzor apă, filtru combustibil.
11 20A Cutia de siguranțe și relee în compartiment motor, siguranțe 27 – 31
12 7,5A Modul control imobilizator
sau modul control acces fără cheie
13 20A Brichetă;

La conectorul de alimentare spate.
14 10 A Comutator oglinzi electrice;

Convertor audio;

DC-DC;

Ceas;

Navigație și display multimedia.
15 10 A Oglinzi electrice;

Controler motor;

Controler climatizare.
16 7,5A Modul controler caroserie (BCM);

Modul controler senzor presiune pneuri;

Audio;

Scaun șofer încălzit;

Scaun pasager încălzit;

Tablou de bord instrumente.
17 10 A Gol
18 20A Gol
19 20A Trapă
20 15A Comutator multifuncțional;

Releu ștergător spate;

Motor ștergător spate.
21 15A Gol
Nr Amperaggi [A] Descriere
22 20A Controler climatizare;

Rezistor motor ventilator.
23 20A Iluminare uși;

Iluminare interioară;

Iluminare compartiment torpedou;

Iluminare portbagaj;

Comutator avertizare uși;

Iluminare oglindă cosmetică.
24 20A Releu hayon spate;

Blocare hayon spate;

Sistem cameră marșarier.
25 7,5A Cutia de siguranțe și relee în compartiment motor, siguranțe 27 – 31
26 15A Releu control coborâre (HDC);

Releu lumină frână.
27 15A Neutilizat
28 7,5A Unitate control caroserie (BCM);

Unitate control acces fără cheie.
29 10 A Neutilizat
30 15A Convertor audio DC-DC;

Navigație și afișaj multimedia.
31 25A Releu geam electric;

Sistem siguranță geamuri electrice.
32 7,5A Comutator pornire și oprire motor;

Unitate control acces fără cheie.
33 10 A Releu lumină spate proiectoare ceață
34 25A Releu senzor ploaie;

Comutator multifuncțional;

Releu ștergătoare parbriz;

Motor ștergătoare parbriz.
35 7,5A Releu încălzitor PTC;

Ionizator HVAC;

Trapă;

Senzor ploaie;

Releu pulverizatoare faruri;

Convertor DC-DC;

Releu încălzitor combustibil;

Ionizator HVAC;

Încălzitor PTC;

Trapă, releu 2;

Încălzitor PTC, releu 3;

Senzor ploaie;

Releu pulverizatoare faruri;

Convertor DC-DC.
36 7,5A Unitate control immobilizer
37 25A Neutilizat
38 25A Unitate acces fără cheie
39 10 A Oglindă electrică
40 7,5 Releu ventilator;

Unitate control climatizare.
41 20A Unitate control monitor presiune pneuri;

Unitate control caroserie (BCM);

Tablou de bord;

Senzor ploaie și lumină;

Comutator oglinzi electrice;

Ceas;

Conector magistrală date.
42 25A Releu geam electric;

Sistem siguranță geamuri electrice.
43 20A Releu deblocare uși;

Releu blocare.
44 30A Comutator reglare scaun partea șoferului

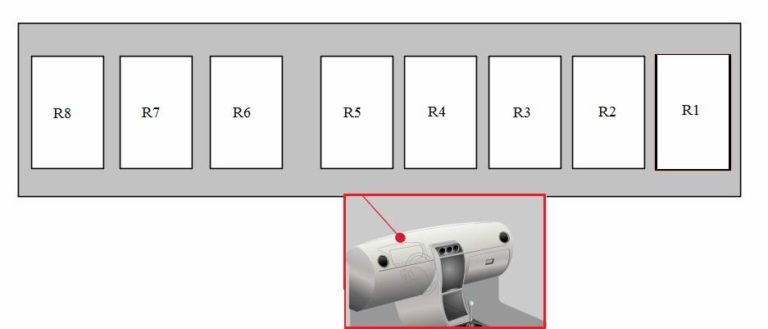

Cutia de relee a modulului ICM în habitaclu.

Hyundai i30 (2013-2018) – schema cutiei de siguranțe - 2



Releu R1 – Releu de blocare
Releu R2 – Releu al luminilor spate anti-ceață
Releu R3 – Releu al senzorului de ploaie
Releu R4 – Releu al ștergătorului spate
Releu R5 – Releu al claxonului de alertă
Releu R6 – Releu al deschiderii electrice a oglinzilor
Releu R7 – Releu de control al coborârii (HDC)
Releu R8 – Releu de dezghețare a lunetei spate

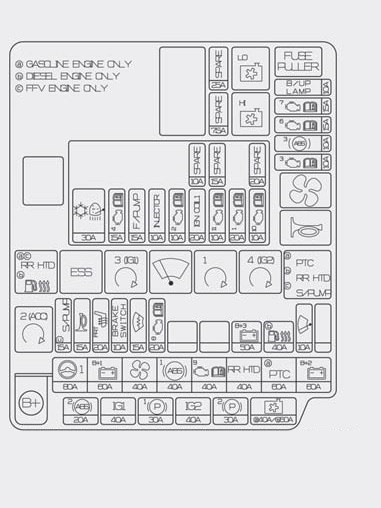

Cutia de siguranțe în compartiment motor

Hyundai i30 (2013-2018) – schema cutiei de siguranțe - 3

Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 80A Asistență electronică la direcție
2 60A Cutia de siguranțe și relee în habitaclu, siguranțe 19, 25, 32, 38, 43
3 40A Releu ventilator
4 40A Unitate control ESP;

Unitate control Sistem antiblocare roți (ABS);

Conector control multifuncțional.
5 40A Releu principal motor

Siguranță suplimentară și cutia de relee în compartiment motor, siguranțe 32 – 34
6 40A Releu lunetă spate încălzită
7 60A Încălzitor PTC
8 60A Cutia de siguranțe și relee în habitaclu, siguranțe 23, 30, 41
9 20A Unitate control ESP;

Unitate control Sistem antiblocare roți (ABS);

Conector control multifuncțional.
10 40A Comutator aprindere;

Releu aprindere 1;

Releu accesorii.
11 50A Ventilator răcire, releu viteză joasă;

Ventilator răcire, releu viteză mare.
12 30A Unitate control electrică frână de parcare
13 40A Comutator aprindere;

Releu demaror 1;

Releu aprindere 2.
14 30A Unitate control electrică frână de parcare
15 15A Unitate control motor
16 15A Releu claxon;

Releu claxon de alertă.
17 20A Scaune încălzite
18 10 A Comutator lumină de stop;

Modul acces fără cheie.
19 15A Releu dezghețare lunetă spate
20 20A TCM
21 Neutilizat
22 Neutilizat
Nr Amperaggi [A] Descriere
23 50A Cutia de siguranțe și relee în habitaclu, siguranțe 23, 31, 37, 42
24 50A Releu al încălzitorului combustibilului
25 10 A Controler motor;

Senzor ploaie.
26 Non utilizat
27 10 A Comutator lumină frână;

Lumini spate combinate;

Sistem camere marșarier;

Unitate control caroserie (BCM);

Oglindă electrocrómatică;

Tablou de bord;

Unitate navigație și multimedia.
28 15A Comutator gamă cutie de viteze
sau
Comutator gamă cutie de viteze TCM
29 15A Releu demaror 1;

Bobine de aprindere;

Condensator.
30 10 A Unitate control ESP;

Unitate control Sistem antiblocare roți (ABS);

Senzor viteză deviere;

Releu oprire de urgență.
31 10 A Debitmetru masă aer;

Comutator lumină frână;

Unitate control motor.
32 25A Siguranță de rezervă
33 7,5A Siguranță de rezervă
R1   Releu lunetă spate încălzită
R2   Releu oprire de urgență
R3   Releu aprindere 1
R4   Releu ștergătoare parbriz
R5   Releu demaror
R6   Releu aprindere 2
R7   Releu încălzitor PTC;

Releu încălzitor combustibil
R8   Releu accesorii
R9   Releu ventilator
R10   Releu claxon
R11   Ventilator răcire, releu viteză mică
R12   Ventilator răcire, releu viteză mare

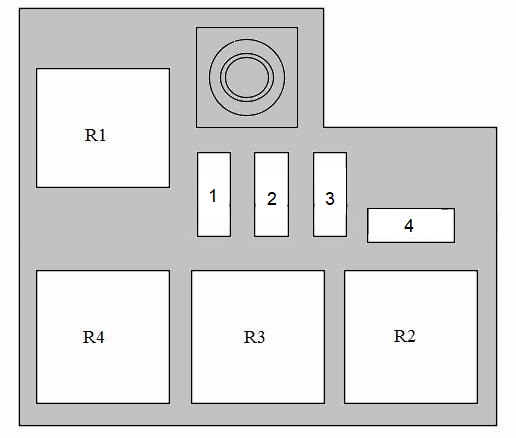

Cutia de siguranțe nr. 2 în compartiment motor (doar diesel)

Schema cutiei de siguranțe

Hyundai i30 (2013-2018) – schema cutiei de siguranțe - 4

Siguranță 1 – Încălzitor PTC, releu 3 (50,0 A)
Siguranță 2 – Încălzitor PTC, releu 2 (50,0 A)
Siguranță 3 – Încălzitor PTC, releu 1 (50,0 A)
Siguranță 4 – Releu bujii (80,0 A)
Releu R1 – Bec releu cu cuplare
Releu R2 – încălzitor PTC, releu 1
Releu R3 – încălzitor PTC, releu 2
Releu R4 – încălzitor PTC, releu 3

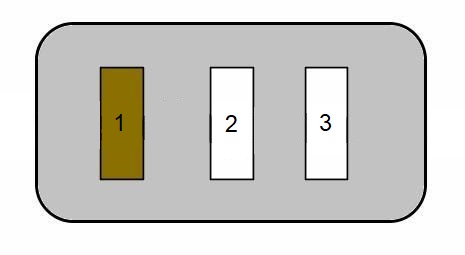

Siguranțe pe baterie

Hyundai i30 (2013-2018) – schema cutiei de siguranțe - 5

Siguranță 1 – Senzor baterie (7,5 A)
Siguranță 2 – Alternator (150,0 A)
Siguranță 3 – Siguranță suplimentară și cutia de relee în compartiment motor, siguranțe 1 – 4 sau neutilizate (150,0 A)

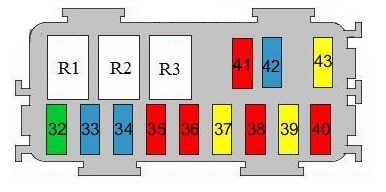

Cutie de siguranțe suplimentară în compartiment motor

Hyundai i30 (2013-2018) – schema cutiei de siguranțe - 6

Nr Amperaggi [A] Descriere
32 30A Releu al pulverizatoarelor farurilor
33 15A Modul control motor
34 15A Releu pompa combustibil
35 10 A Injectoare;

Releu pompa combustibil;
36 10 A Releu demaror;

Controler motor;

Regulator presiune combustibil;

Comutator lumină de stop.
37 20A Bobine de aprindere;

Condensator.
38 10 A Electrovalvă faze variabile arbore cu came supape admisie;

Senzor poziție arbore cu came supape admisie;

Senzor poziție arbore cu came supape evacuare;

Supapă reglare ulei;

Electromagnet reglare faze variabile arbore cu came supape admisie;

Supapă control bypass;

Electrovalvă control clapetă;

Senzor poziție arbore cu came;

Senzor nivel ulei;

Turbina cu geometrie variabilă (VGT);

Senzor poziție arbore cu came;

Senzor de oxigen;

Senzor nivel ulei.
39 20A Modul control motor
40 10 A Ventilator răcire, releu viteză joasă;

Senzori de oxigen;

Supapă control bypass;

Supapă control ulei;

Ventilator răcire, releu viteză joasă;

Senzori de oxigen;

Supape control ulei;

Ventilator răcire, releu viteză joasă;

Supapă EGR;

Releu bujii;

PTC, releu 1.
41 10 A Siguranță de rezervă
42 15A Siguranță de rezervă
43 20A Siguranță de rezervă
R1   Releu pompa combustibil
R2   Releu al pulverizatoarelor farurilor
R3   Releu principal motor

Post correlati:

  1. Hyundai Venue I (2019-2021) – cutia de siguranțe
  2. Hyundai Getz (2002-2008) – cutia de siguranțe
  3. Hyundai Santa Fe CM (2006-2012) – cutia de siguranțe
  4. Hyundai Elantra GT (GD; 2012-2017) – cutia de siguranțe
  5. Hyundai Tucson 1 (ix35) – cutia de siguranțe
  6. Hyundai Tucson 3 (TL) (2015-2021) – cutia de siguranțe
  7. Hyundai Veracruz ix55 – cutia de siguranțe
  8. Hyundai Sonata VII LF (2014-2020) – cutia de siguranțe
Leggere  Hyundai Nexo (2018-2019) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
