Ford Focus Electric (2011-2018) – schema cutiei de siguranțe Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Ford Focus Electric (2011-2018) este siguranța F61 în cutia de siguranțe din habitaclu.

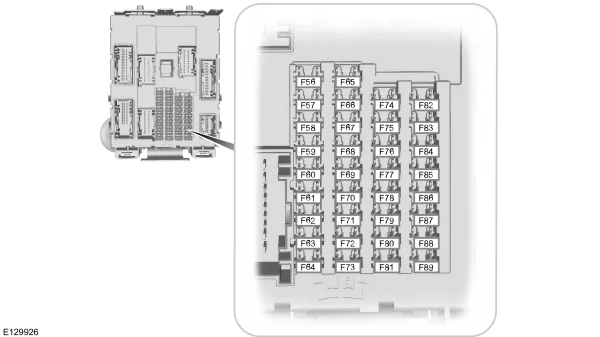

Ford Focus Electric – schema cutiei de siguranțe – habitaclu
Nr Amperi [A] Descriere
F56
–
–
F57
–
–
F58
–
–
F59
5
Europa: sistem antifurt pasiv (alimentare)
F60
10
Iluminare interioară, pachet comutatoare ușă partea șoferului, lumină în torpedou, lumină ambientală, trapă
F61
20
Priză brichetă față, puncte de alimentare suplimentare spate
F62
5
Senzor ploaie, senzor umiditate, oglindă retrovizoare cu funcție de întunecare automată
F63
–
–
F64
–
–
F65
10
Deschidere portbagaj
F66
20
Blocare ușă partea șoferului, închidere dublă
F67
7,5
Modul interfață display față, senzor poziționare globală, telefon Bluetooth și conectivitate control vocal, SYNC
F68
15
Europa: Blocare electrică a coloanei volanului
F69
5
Set semnalizatoare bord
F70
20
Închidere centralizată
F71
10
11-14: Climatizare
7,5
14-18: Climatizare
F72
7,5
Modul control pe volan
F73
5
’10-13: Claxon cu alimentare la baterie (sistem de alertă), sistem diagnostic de bord
7,5
’13 -’18: conector interfață date
F74
15
Faruri de întâlnire
F75
15
Far față proiectoare de ceață
F76
10
Lumină de marșarier
F77
20
Pompă ștergător parbriz
F78
5
Comutator aprindere, buton comutator aprindere, modul vehicul fără cheie (alimentare)
F79
15
Unitate audio, comutator lumini de avarie, butoane blocare uși
F80
20
Trapă
F81
5
Senzor mișcare interior, receptor frecvențe radio
F82
20
Siguranță de masă (alimentare releu pompă ștergător parbriz față), siguranță de masă (alimentare releu pompă ștergător parbriz spate)
F83
20
Închidere centralizată (masă)
F84
20
Deblocare ușă șofer (masă), dublu bloc de masă (masă)
F85
7,5
Încălzire climatizare, comutator airbag partea pasagerului, comutator scaune încălzite, încălzitor suplimentar, modul manual încălzire climatizare
F86
10
Sistem de siguranță, sistem dezactivare airbag partea pasagerului
F87
–
–
F88
–
–
F89
–
–

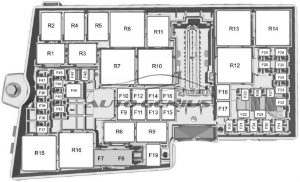

Ford Focus Electric – schema cutiei de siguranțe – compartiment motor
Nr Amperi [A] Descriere
F7
40
Sistem antiblocare roți (ABS), control stabilitate
F8
30
Control stabilitate
F9
–
–
F10
40
Motor ventilator
F11
40
Pompă gol
F12
40
Releu control motor electric
F13
40
Modul control încărcare baterie
F14
40
Încălzitor lichid răcire unu
F15
30
Modul control caroserie
F 16
40
Încălzitor lichid răcire doi
F17
–
–
F18
20
Ștergător față
F19
5
Sistem antiblocare roți (ABS), control stabilitate
F20
15
Claxon
F21
5
Comutator lumină stop
F22
15
Sistem monitorizare baterie
F23
5
Bobine releu
F24
5
Modul comutator control iluminare
F25
–
–
F26
10
Modul control sistem transmisie
F27
15
Inel lumină ușă încărcare
F28
5
Monitor pompă gol
F29
–
–
F30
15
Modul control cuplu motor
F31
10
Conector interfață date
F32
10
Supapă lichid răcire Electrovalvă climatizare, Electrovalvă unitate refrigerare
F33
10
Europa: Modul control sistem transmisie
F34
15
Baterie înaltă tensiune
F35
–
–
F36
–
–
F37
5
Sunet audibil de la vehicul pentru pietoni
F38
15
Modul control sistem transmisie
F39
5
Europa: nivelare faruri (becuri halogen)
15
USA: ’16-18: Scaun încălzit partea șoferului
F40
5
Servodirecție electronică
F41
20
Modul controler caroserie
F42
15
Ștergător spate
F43
15
Europa: nivelare faruri (becuri cu descărcare de înaltă intensitate), iluminare față adaptativă
F44
–
–
F45
10
Europa: duze încălzite ștergător
15
USA: ’16-18: Scaun încălzit partea pasagerului
F46
–
–
F47
5
Europa: senzor temperatură în vehicul
F48
5
Siguranță mecanică bobină releu
Releu
R1
–
–
R2
–
Claxon
R3
–
–
R4
–
Baterie înaltă tensiune, modul control motor (senzor contact)
R5
–
–
R6
–
–
R7
–
Element încălzire lichid răcire trei
R8
–
Element încălzire lichid răcire 1 și 2
R9
–
–
R10
–
Pompă gol
R11
–
–
R12
–
Modul control electronic ventilator
R13
–
Motor ventilator
R14
–
Control motor electric
R15
–
Pompă gol
R16
–
Aprindere
Nr Amperi [A] Descriere
F1
80
Servodirecție electronică
F2
150
Convertor DC / DC
F3
100
Cutie distribuție putere
F4
50
Modul control caroserie (alimentare KL30A)
F5
70
Element răcire baterie înaltă tensiune, primul și al doilea
F6
70
Bloc siguranțe în compartiment încărcare
F7
–
–
F8
50
Ventilator răcire motor electric
F9
50
Modul control caroserie (alimentare)
F10
50
Element al treilea lichid răcire baterie înaltă tensiune

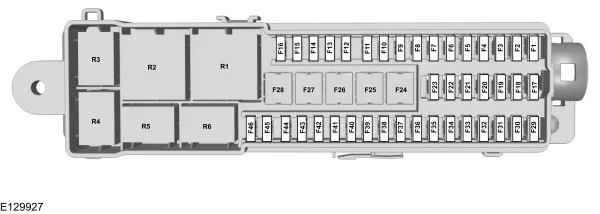

Ford Focus Electric – schema del box fusibili – bagagliaio
Nr Amperi [A] Descriere
F1
5
Unitate control telematică
F2
10
’10 -’14: modul vehicul fără cheie
F3
5
Mânere uși vehicul fără cheie
F4
25
Geam față (stânga), Închidere centralizată (față stânga), Oglindă electrică rabatabilă (stânga), Oglindă exterioară încălzită (stânga)
F5
25
Geam față (dreapta), Închidere centralizată (față dreapta), Oglindă electrică rabatabilă (dreapta), Oglindă exterioară încălzită (dreapta)
F6
25
Geam electric spate (stânga)
F7
25
Geam electric spate (dreapta)
F8
10
Europa: sistem de alertă antifurt
5
USA: Releu aprindere
F9
25
Scaun șofer cu suport
F10
25
Geam spate încălzit
F11
5
Modul control electronic baterie
F12
–
–
F13
–
–
F14
–
–
F15
–
–
F 16
–
–
F17
–
–
F18
–
–
F19
–
–
F20
–
–
F21
–
–
F22
–
–
F23
–
–
F24
–
–
F25
–
–
F26
–
–
F27
–
–
F28
–
–
F29
5
Cameră spate
F30
5
Modul asistență parcare
F31
–
–
F32
–
–
F33
–
–
F34
15
Scaun încălzit (șofer)
F35
15
Scaun încălzit (partea pasagerului față)
F36
–
–
F37
–
–
F38
–
–
F39
–
–
F40
–
–
F41
–
–
F42
–
–
F43
–
–
F44
–
–
F45
–
–
F46
–
–
Releu
R1
–
Spate 15
R2
–
Geam spate încălzit
R3
–
Ștergător spate
R4
–
–
R5
–
Europa: Semnal acustic antifurt
R6
–
–
Anul producției: 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Ford Focus Electric (2013-2015) este siguranța 10 în cutia de siguranțe
Nr Amp [A] Descriere
F1
80
Asistență electronică la condus
F2
150
Încărcarea bateriei 12 V.
F3
100
Cutia de distribuție a energiei
F4
50
Modul control caroserie (alimentare KL30A)
F5
70
Element răcire baterie înaltă tensiune, primul și al doilea.
F6
70
Cutia de siguranțe în compartiment încărcare
F7
–
Neutilizat
F8
50
Modul control electric ventilator
F9
50
Modul control caroserie (alimentare KL30B)
F10
40
Element al celui de-al treilea răcitor al bateriei înaltă tensiune.

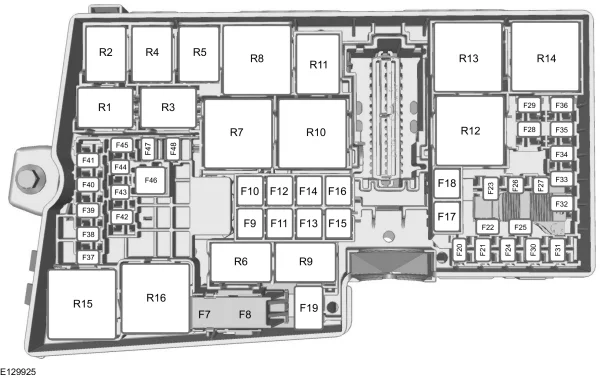

Ford Focus Electric – siguranțe – compartiment motor electronic
Nr Amp [A] Descriere
F7
40
Sistem antiblocare roți (ABS); Control stabilitate.
F8
30
Control stabilitate
F9
–
Neutilizat
F10
40
Motor ventilator
F11
40
Pompă gol
F12
40
Releu control motor electric
F13
40
Modul control încărcare baterie
F14
40
Încălzitor lichid răcire unu
F15
30
Modul control caroserie
F 16
40
Încălzitor lichid răcire doi
F17
–
Neutilizat
F18
20
Perie parbriz
F19
5
Sistem antiblocare roți (ABS); Control stabilitate.
F20
15
Claxon
F21
5
Comutator lumină stop
F22
15
Sistem monitorizare baterie
F23
5
Bobine releu
F24
5
Modul comutator control iluminare
F25
–
Neutilizat
F26
10
Modul control sistem propulsor
F27
15
Inel luminos al ușii de încărcare
F28
5
Monitor pompa gol
F29
–
Neutilizat
F30
15
Modul control cuplu
F31
10
Conector legătură date
F32
10
Supapă lichid răcire; Electrovalvă climatizare; Electrovalvă unitate răcire.
F33
10
Modul control sistem grup propulsor
F34
15
Baterie înaltă tensiune
F35
–
Neutilizat
F36
20
Pompă lichid răcire
F37
5
Semnal acustic vehicul pentru pietoni
F38
15
Modul control sistem grup propulsor
F39
5
Reglare faruri (becuri halogen).
F40
5
Asistență electronică condus
F41
20
Modul control controler caroserie
F42
15
Perie lunetă spate
F43
15
Reglare faruri (becuri descărcare înaltă intensitate); Iluminare față adaptivă.
F44
–
Neutilizat
F45
10
Duze încălzite ștergător parbriz
F46
–
Neutilizat
F47
5
Senzor temperatură în vehicul
F48
5
Siguranță mecanică bobină releu
Releu Descriere
R1
Neutilizat
R2
Claxon
R3
Neutilizat
R4
Baterie înaltă tensiune
R5
Neutilizat
R6
Neutilizat
R7
Încălzitor lichid răcire
R8
Încălzitor lichid răcire
R9
Neutilizat
R10
Pompă gol
R11
Neutilizat
R12
Modul electronic control ventilator
R13
Motor ventilator
R14
Control motor electric
R15
Pompă gol
R16
Aprindere
Ford Focus Electric – siguranțe – compartiment pasager
Nr Amp [A] Descriere
F56
–
Neutilizat
F57
–
Neutilizat
F58
–
Neutilizat
F59
5
Sistem antifurt pasiv (alimentare)
F60
10
Iluminare interioară; Set de întrerupătoare în ușa șoferului; Lumină în compartiment motor; Lumină iluminare interioară; Trapă.
F61
20
Priză brichetă față; Puncte de alimentare auxiliare spate.
F62
5
Senzor ploaie; Senzor umiditate; Oglindă cu funcție de întunecare automată.
F63
–
Neutilizat
F64
–
Neutilizat
F65
10
Deschidere portbagaj
F66
20
Blocare ușă șofer Dublă închidere.
F67
7,5
Modul interfață display față; Senzor poziție globală; Conexiune cu telefon Bluetooth și control vocal SYNC.
F68
15
Blocare electrică coloana volan
F69
5
Set indicatori bord
F70
20
Închidere centralizată
F71
10
Climatizare
F72
7,5
Modul control pe volan
F73
7,5
Semnalizator acustic pe baterie (sistem de alertă); Sistem diagnostic la bord.
F74
15
Farul farurilor de întâlnire
F75
15
Far față proiectoare de ceață
F76
10
Lumină de mers înapoi
F77
20
Pompă ștergător parbriz
F78
5
Comutator aprindere
F79
15
Unitate audio; Comutator lumini de urgență; Butoane încuietoare uși.
F80
20
Trapă
F81
5
Senzor de mișcare interior; Receptor frecvențe radio.
F82
20
Pompă ștergător parbriz (masă)
F83
20
Închidere centralizată (masă)
F84
20
Dezactivare ușă partea șoferului (masă); Dublă închidere masă (masă).
F85
7,5
Încălzire climatizare; Comutator airbag partea pasagerului; Comutator scaune încălzite; Încălzitor auxiliar; Modul încălzitor manual climatizare;
F86
10
Sistem de siguranță; Sistem dezactivare airbag partea pasagerului.
F87
–
Neutilizat
F88
–
Neutilizat
F89
–
Neutilizat
Ford Focus Electric – siguranțe – compartiment de încărcare
Nr Amp [A] Descriere
F1
5
Unitate de control telematică
F2
10
Modul vehicul fără cheie
F3
5
Mânere uși vehicul fără cheie
F4
25
Geam față (stânga); Închidere centralizată (față stânga); Oglindă rabatabilă electric (stânga); Oglindă exterioară încălzită (stânga);
F5
25
Geam față (dreapta); Închidere centralizată (față dreapta); Oglindă rabatabilă electric (dreapta); Oglindă exterioară încălzită (dreapta).
F6
25
Geam spate electric (stânga)
F7
25
Geam spate electric (dreapta)
F8
10
Sistem alarmă antifurt
F9
25
Scaun șofer cu suport
F10
25
Geam spate încălzit
F11
5
Modul electronic control baterie
F12
–
Neutilizat
F13
–
Neutilizat
F14
–
Neutilizat
F15
–
Neutilizat
F 16
–
Neutilizat
F17
–
Neutilizat
F18
–
Neutilizat
F19
–
Neutilizat
F20
–
Neutilizat
F21
–
Neutilizat
F22
–
Neutilizat
F23
–
Neutilizat
F24
–
Neutilizat
F25
–
Neutilizat
F26
–
Neutilizat
F27
–
Neutilizat
F28
–
Neutilizat
F29
5
Cameră asistență parcare
F30
5
Modul asistență parcare
F31
–
Neutilizat
F32
–
Neutilizat
F33
Neutilizat
F34
15
Scaun încălzit (șofer)
F35
15
Scaun încălzit (partea pasagerului față)
F36
–
Neutilizat
F37
–
Neutilizat
F38
–
Neutilizat
F39
–
Neutilizat
F40
–
Neutilizat
F41
–
Neutilizat
F42
–
Neutilizat
F43
–
Neutilizat
F44
–
Neutilizat
F45
–
Neutilizat
F46
–
Neutilizat
Releu Descriere
R1
Spate 15
R2
Geam spate încălzit
R3
Ștergător lunetă spate
R4
Neutilizat
R5
Semnalizator acustic antifurt
R6
Neutilizat
Anul producției: 2015, 2016.
Siguranță brichetă (priză de alimentare) în Ford Focus Electric (2015-2016) este siguranța F61 în cutia de siguranțe din compartimentul pasagerului.
Nr Amp [A] Descriere
F1
80
Asistență electronică la direcție
F2
150
Încărcarea bateriei 12 V.
F3
100
Cutia de distribuție a puterii
F4
50
Modul control caroserie (alimentare)
F5
70
Element de răcire a bateriei de înaltă tensiune, primul și al doilea
F6
70
Cutia de siguranțe în compartimentul de încărcare
F7
–
Neutilizat
F8
50
Ventilator răcire motor electric
F9
50
Modul control caroserie (alimentare)
F10
40
Elementul celui de-al treilea agent frigorific al bateriei de înaltă tensiune.
Ford Focus Electric – siguranță – compartiment motor electronic
Nr Amp [A] Descriere
F7
40 **
Sistem antiblocare roți (ABS); Program electronic de stabilitate.
F8
30 **
Program electronic de stabilitate
F9
–
Neutilizat
F10
40 **
Motor ventilator
F11
40 **
Pompă gol
F12
40 **
Releu control motor electric
F13
40 **
Modul control încărcare baterie
F14
40 **
Încălzitor lichid răcire unu
F15
30 **
Modul control caroserie
F 16
40 **
Încălzitor lichid răcire doi
F17
–
Neutilizat
F18
20 **
Perie parbriz
F19
5 *
Sistem antiblocare roți (ABS); Program electronic de stabilitate.
F20
15 *
Claxon
F21
5 *
Comutator lumină stop
F22
15 *
Sistem monitorizare baterie
F23
5 *
Bobine releu
F24
5 *
Control iluminare
F25
–
Neutilizat
F26
10 *
Modul control sistem tracțiune
F27
15 *
Inel luminos ușă încărcare
F28
5 *
Monitor pompei de gol
F29
–
Neutilizat
F30
5 *
Modul control cutie
F31
10 *
Conector de legătură date
F32
10 *
Supapă lichid răcire; Electrovalvă climatizare; Electrovalvă unitate răcire.
F33
10 *
Modul control sistem tracțiune
F34
15 *
Baterie înaltă tensiune
F35
–
Neutilizat
F36
20 *
Pompă lichid răcire
F37
5 *
Semnal acustic vehicul pentru pietoni
F38
15 *
Modul control sistem tracțiune
F39
5
Reglare faruri
F40
5 *
Asistență electronică la direcție
F41
20 *
Modul control caroserie
F42
–
Neutilizat
F43
15 *
Reglare faruri; Iluminare față adaptativă.
F44
–
Neutilizat
F45
–
Neutilizat
F46
–
Neutilizat
F47
–
Neutilizat
F48
5 *
Siguranță mecanică bobină releu
* Mini siguranțe ** Siguranțe cartuș
Nr Tip relè Descriere
R1
–
Neutilizat
R2
Microreleu
Claxon
R3
–
Neutilizat
R4
Microreleu
Baterie înaltă tensiune
R5
–
Neutilizat
R6
–
Neutilizat
R7
Releu de putere
Încălzitor lichid răcire
R8
Releu de putere
Încălzitor lichid răcire
R9
–
Neutilizat
R10
Mini releu
Pompă gol
R11
–
Neutilizat
R12
Releu de putere
Modul control electronic ventilator
R13
Mini releu
Motor ventilator
R14
Mini releu
Control motor electric
R15
Releu de putere
Pompă gol
R16
Releu de putere
Aprindere
Ford Focus Electric – siguranțe – habitaclu
Nr Amp [A] Descriere
F56
–
Neutilizat
F57
–
Neutilizat
F58
–
Neutilizat
F59
5
Transmițător-receptor pasiv antifurt
F60
10
Iluminare interioară; Set de întrerupătoare ușă partea șoferului; Lampă compartiment motor; Iluminare ambientală.
F61
20
Brichetă; Puncte de alimentare auxiliare spate.
F62
5
Senzor ploaie; Senzor umiditate; Oglindă retrovizoare cu funcție de întunecare automată.
F63
–
Neutilizat
F64
–
Neutilizat
F65
10
Deschidere portbagaj
F66
20
Încuietoare ușă partea șoferului; Dublă încuietoare.
F67
10
Modul interfață display față; Modul sistem global de poziționare; Conectivitate telefon Bluetooth și control vocal; Modul SYNC.
F68
15
Blocare electrică coloana volan
F69
5
Set semnalizatoare
F70
20
Închidere centralizată
F71
10
Climatizare
F72
7,5
Modulul direcției
F73
7,5
Semnalizator acustic cu alimentare de la baterie (sistem de alertă); Sistem diagnostic la bord.
F74
15
Faruri de întâlnire
F75
–
Neutilizat
F76
10
Lumină de mers înapoi
F77
20
Pompă spălător parbriz
F78
5
Aprindere; Comutator aprindere.
F79
15
Unitate audio; Comutator lumini de avarie; Comutator închidere uși.
F80
–
Neutilizat
F81
5
Senzor de mișcare interior; Receptor frecvențe radio.
F82
20
Pompă spălător parbriz
F83
20
Închidere centralizată
F84
20
Deblocare ușă șofer. Dublu împământare
F85
7,5
Climatizare; Comutator airbag partea pasagerului; Comutatoare încălzire scaune; Încălzitor suplimentar.
F86
10
Modul control limitări; Comutator dezactivare airbag partea pasagerului.
F87
–
Neutilizat
F88
–
Neutilizat
F89
–
Neutilizat
Ford Focus Electric – siguranțe – portbagaj
Nr Amp [A] Descriere
F1
5 *
Unitate control telematic
F2
–
Neutilizat
F3
5 *
Mânere uși vehicul fără cheie
F4
25 *
Controler ușă față stânga
F5
25 *
Controler ușă față dreapta
F6
25 *
Controler ușă spate stânga
F7
25 *
Controler ușă spate dreapta
F8
10 *
Alarmă antifurt
F9
25 *
Scaun șofer
F10
25 *
Geam spate încălzit
F11
5 *
Modul electronic control baterie
F12
–
Neutilizat
F13
–
Neutilizat
F14
–
Neutilizat
F15
–
Neutilizat
F 16
–
Neutilizat
F17
–
Neutilizat
F18
–
Neutilizat
F19
–
Neutilizat
F20
–
Neutilizat
F21
–
Neutilizat
F22
–
Neutilizat
F23
–
Neutilizat
F24
–
Neutilizat
F25
–
Neutilizat
F26
–
Neutilizat
F27
–
Neutilizat
F28
–
Neutilizat
F29
5 *
Cameră spate
F30
5 *
Modul asistență parcare
F31
–
Neutilizat
F32
–
Neutilizat
F33
15
Releu ștergător spate
F34
15 *
Scaun șofer încălzit
F35
15 *
Scaun pasager încălzit
F36
–
Neutilizat
F37
–
Neutilizat
F38
–
Neutilizat
F39
–
Neutilizat
F40
–
Neutilizat
F41
–
Neutilizat
F42
–
Neutilizat
F43
–
Neutilizat
F44
–
Neutilizat
F45
–
Neutilizat
F46
–
Neutilizat
* Mini siguranțe ** Siguranțe cartuș
Nr Tip relé Descriere
R1
Releu de putere
Spate 15
R2
Mini releu
Geam spate încălzit
R3
Microreleu
Ștergător spate
R4
–
Neutilizat
R5
Microreleu
Semnalizator acustic antifurt
R6
–
Neutilizat
