Ford Expedition U222 (2003-2006) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

Cuprins

Schema cutiei de siguranțe și relee – Ford Expedition U222

Se referă la vehiculele produse în anii:

2003, 2004, 2005, 2006.

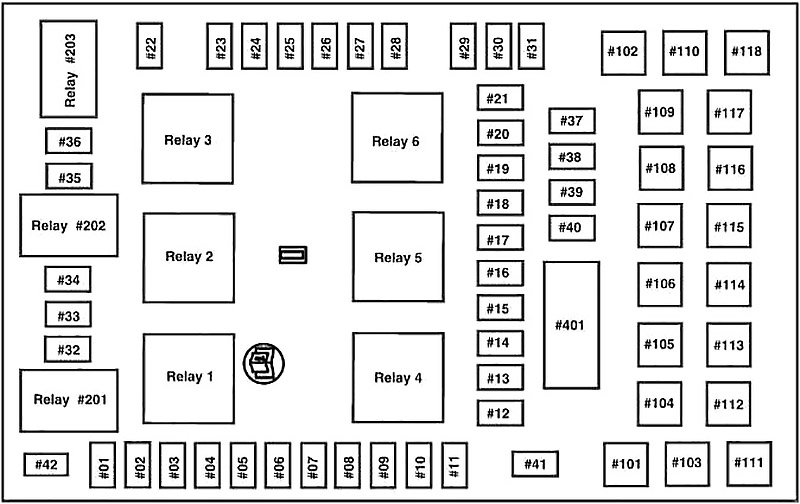

Schema cutiei de siguranțe din habitaclu

Cutia de distribuție a puterii se află sub partea dreaptă a bordului. Îndepărtați capacul panoului pentru a accesa siguranțele.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	7,5	Aprindere/Accesoriu – Motorul ștergătorului parbriz față,
		Baterie bord,
		Motorul ștergătorului parbriz spate
2	20	Semnalizator/Sirenă de urgență,
		Comutatorul luminii de stop,
		Lumini de stop,
		Lumină de stop centrală superioară (CHMSL),
		Aprinde luminile de semnalizare
3	7,5	Comutator alimentare oglindă,
		Oglinzi electrice (fără memorie),
		Comutator scaun partea șoferului (memorie),
		Modul memorie (alimentare logică)
4	15	Cititor DVD,
		Control audio pe scaun spate ,
		CDDJ (radio navigațional)
5	7,5	Modul control al grupului propulsor (PCM) (alimentare KA),
		Comutator control viteză,
		Comutator manual mod climatizare,
		Comutator lumina de stop,
		Electromagnet blocare cutie automată (BSI),
		unitate control EATC,
		Modul de siguranță controler caroserie (BSM) (alimentare KA),
		Bobine releu scaune rândul trei ,
		Diodă siguranță SecuriLock
6	15	Comutator faruri (lumini de poziție și comutator iluminare),
		Lumini de poziție,
		Lumini număr înmatriculare,
		Bobină releu proiectoare de ceață,
		Controler frână electrică pentru remorcă (iluminare),
		BSM (lampă mașină, lumini de poziție) Indicator lumini proiectoare de ceață
7	5	Radio (semnal pornire)
8	10	Comutator dezgheț lunetă spate,
		Indicator dezgheț lunetă spate (unitate climatizare),
		Oglinzi încălzite
9	–	Neutilizat
10	20	Releu lumini de urgență pentru remorcă,
		Conector 7 fire pentru remorcă (lumini marșarier),
		Releu lumini de poziție remorcă,
		Conectori 7 și 4 poli pentru remorcă (lumini de poziție)
11	10	Releu cuplare compresor climatizare,
		Electromagnet cuplare compresor climatizare,
		Electromagnet 4×4 capete integrate roți (IWE)
12	15	Releu pompă combustibil,
		Comutator pompă combustibil,
		Modul controler pompă combustibil,
		Motor pompă combustibil
13	10	Comutator manual mod climatizare,
		Bobină releu dezgheț lunetă spate,
		Comutator rezervor lichid climatizare,
		Comutator dezgheț climatizare,
		Presostat presiune joasă climatizare,
		unitate control DATC,
		electrovalve DATC,
		control ventilator DATC,
		Bobină releu încărcare baterie remorcă
14	10	Bobină releu aprindere lumini de zi (DRL),
		Lumini rezervă cu senzor digital debit transmisie (DTRS),
		Bobină releu lumini de urgență remorcă,
		oglindă electrocromă,
		Actuator manual ușă climatizare mixtă
15	5	AdvanceTrac® cu comutator RSC, set indicatori (canal Run/Start)
16	10	BS/AdvanceTrac® cu modul RSC (alimentare Run/Start)
17	15	Lumini proiectoare de ceață
18	10	Actuator auxiliar ușă amestec temperatură climatizare,
		Control auxiliar față climatizare,
		Semnalizator semnalizatoare direcție,
		Oglindă electrocromă,
		Motor mod auxiliar
19	10	Modul control limitări (RCM)
20	30	BSM (Încuietori uși, releu deblocare geam),
		Motor deblocare geam,
		Motoare încuietoare ușă/portbagaj geam
21	15	Bord instrumente (B+),
		Lumini interioare (de cortesie),
		Lumini compartiment oglinzi exterioare
22	10	Iluminare comutator trapă,
		Radio (alimentare accesorii întârziată),
		Comutator inversare geam,
		Motoare deschidere geamuri,
		Amplificator antenă EHAM (radio navigațional)
23	10	Lumină poziție dreapta
24	15	Lumini interioare la cerere (lampă față pentru hărți/plafon, lampă plafon/hărți rândul doi, lampă compartiment portbagaj, lampă cargo, lumini bare portbagaj, lumini oglinzi cosmetice),
		Bobină releu economisire baterie,
		Alimentare releu economisire baterie,
		Supapă ventilare încălzită bloc motor (PCV)
25	10	Lumini poziție stânga
26	20	Releu claxon,
26	20	Claxon
27	5	modul busolă
		Modul sistem senzori marșarier,
		Electromagnet blocare cutie automată,
		comutator anulare suprasarcină,
		Modul suspensie pneumatică (senzor Run/Start)
28	5	Bobină releu PCM,
		transmițător-receptor SecuriLock,

Număr	Amperi [A]	Descriere
33	–	Neutilizat
34	15	PCM,
		Injectoare combustibil,
		Senzor debit masic aer (MAF)
35	20	Indicator faruri de întâlnire în bord,
35	20	Faruri faruri de întâlnire
36	10	Lumini semnalizare/stop pentru remorcă dreapta
37	20	Punct de alimentare zona de încărcare
38	25	Motor ștergător spate,
38	25	Pompă spălător parbriz (pentru spălarea lunetei spate)
39	20	Puncte de alimentare consolă (în fața și în spatele consolei),
39	20	Prize de alimentare în bord (scaun canapea)
40	20	Releu DRL, lumini proiectoare de ceață DRL,
		Bobină releu far DRL,
		Comutator faruri (faruri),
		Comutator multifuncțional (flash-to-pass),
		BSM (releu faruri autolamp),
		Bobină releu lumini de întâlnire,
		Siguranță 25 (lumini de întâlnire stânga),
		Siguranță 23 (lumină de întâlnire dreapta)
41	20	Brichetă,
41	20	Conector diagnostic OBD II
42	10	Lumini semnalizare/stop pentru remorcă stânga
101	30	Releu demaror,
101	30	Electromagnet demaror
102	30	Putere comutator aprindere
103	30	Sistem antiblocare roți (ABS)/AdvanceTrac® cu modul RSC (motor pompă)
104	30	Releu scaun rândul trei stânga ,
		Comutator stânga scaun rândul trei,
		Motor scaun rândul trei stânga
105	30	Rezervă
106	30	Releu încărcare baterie remorcă,
106	30	Conector 7 poli pentru remorcă (încărcare baterie)
107	30	Releu auxiliar ventilator climatizare,
107	30	Motor auxiliar ventilator climatizare
108	30	Comutator motor scaun partea pasagerului
109	30	Comutator motor scaun partea șoferului (fără memorie),
		Modul memorie,
		Oglinzi cu memorie alimentate,
		Comutator și motor reglare pedale
110	30	Rezervă
111	50	Compresor suspensie pneumatică,
111	50	Releu compresor suspensie pneumatică
112	30	Sistem antiblocare roți (ABS)/AdvanceTrac® cu modul RSC (supape)
113	30	Motor ștergător față,
113	30	Pompă spălător parbriz (pentru ștergătoare)
114	40	Releu dezghețare lunetă spate,
		Grilă dezghețare lunetă spate,
		Oglinzi încălzite (siguranță 8)
115	30	Motor cutie transfer,
115	30	Releu 4×4
116	40	Releu motor ventilator față,
116	40	Motor ventilator față
117	30	Releu scaun rândul trei dreapta ,
		Comutator scaun dreapta rândul trei ,
		Motor scaun dreapta rândul trei
118	30	Modul climatizare pentru șofer și pasager
401	30	Geamuri electrice (comutator),
		Comutator geam principal,
		Motoare pentru geamuri,
		Comutatoare geamuri,
		Modul trapă
R01		Releu demaror:
R01		Electromagnet demaror
R02		Releu auxiliar întârziat:
		siguranță 22,
		CB 401,
		Geamuri electrice,
		Aprindere iluminare,
		Radio,
		Trapă,
		Invertire geamuri,
		Amplificator antenă navigațională
R03		Releu lumini de întâlnire:
		Siguranță # 35,
		faruri lumini de întâlnire,
		Indicator lumini de întâlnire
R04		Releu dezghețare lunetă spate:
		Siguranță 8 (oglinzi încălzite),
		Dezghețător lunetă spate,
		Oglinzi exterioare încălzite,
		Indicator dezghețare lunetă spate (controler climatizare)
R05		Releu încărcare baterie remorcă:
R05		Conector 7 fire pentru remorcă (încărcare baterie)
R06		Releu ventilator față:
R06		Motor ventilator față
R201		Releu lumini poziție remorcă:
R201		Conectori 7 fire și 4 fire pentru remorcă (lumini de poziție)
R202		Releu proiectoare de ceață:
R202		Proiectoare de ceață față
R203		Releu PCM:
		siguranță 32,
		siguranță 34,
		Solenoizi și senzori PCM
