Ford Transit Courier (2014-2020) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Transit Courier
Se referă la vehiculele produse în anii:
2014, 2015, 2016, 2017, 2018, 2019, 2020.
Siguranțele brichetei (prize de alimentare) sunt F29 și F30 în blocul siguranțe al bordului.

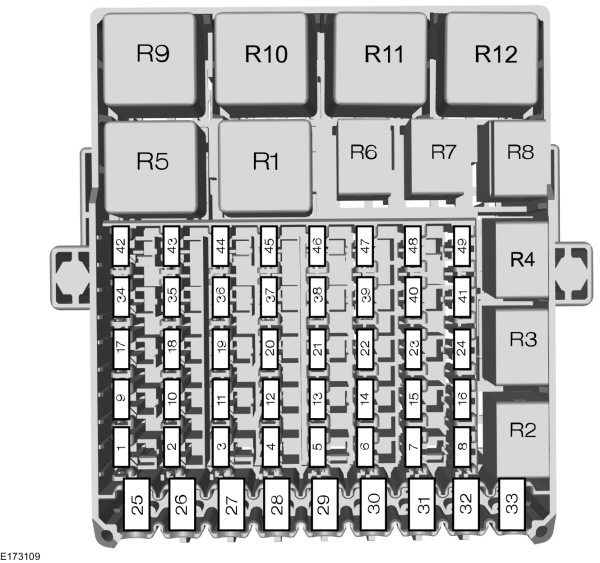

Bloc siguranțe în compartimentul pasagerilor
Blocul siguranțe se află în spatele compartimentului pentru obiecte (deschide compartimentul, apasă părțile spre interior și rotește compartimentul în jos).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 7,5A | Parbriz încălzit. Motor ventilator. Modul senzor ploaie. Oglindă retrovizoare auto-întunecată. |
| F2 | 10 A | Comutator lumină de stop. |
| F3 | 5A | Lumini marșarier. Cameră spate asistență parcare. |
| F4 | 10 A | Duza spălător parbriz încălzită. Nivelare faruri. |
| F5 | 7,5A | Oglinzi exterioare reglabile electric. |
| F6 | 15A | Ștergător lunetă spate. |
| F7 | 15A | Pompa spălător parbriz. |
| F8 | 3A | Încărcător USB. |
| F9 | 15A | Scaun pasager încălzit. |
| F10 | 15A | Scaun șofer încălzit. |
| F11 | – | Neutilizat. |
| F12 | 10 A | Modul sistem airbag. |
| F13 | 10 A | Releu motor ventilator. Imobilizator motor. Servodirecție electronică. Set indicatori bord. |
| F14 | 7,5A | Modul control grup propulsor. Pompă combustibil. |
| F15 | 7,5A | Unitate audio. Set indicatori bord. |
| F 16 | – | Neutilizat. |
| F17 | – | Neutilizat. |
| F18 | 10 A | Indicator dezactivare airbag pasager. |
| F19 | 10 A | Conector date. |
| F20 | 20A | Modul remorcă. |
| F21 | 15A | Unitate audio. Unitate navigație (până în 2018). |
| F22 | 7,5A | Cluster instrumente. |
| F23 | 7,5A | Modul interfață control/afișaj față. Modul control climatizare. Comutator lumini avarie (până în 2018). |
| F24 | 10 A | Modul SYNC. Modul sistem poziționare globală (până în 2018). |
| F25 | 30A | Geamuri electrice. |
| F26 | 30A | Ștergătoare parbriz. |
| F27 | – | Neutilizat. |
| F28 | 30A | Alimentator cu pornire și oprire automată. |
| F29 | 20A | Puncte de alimentare auxiliare spate. |
| F30 | 20A | La brichetă. Puncte de alimentare auxiliare față. |
| F31 | – | Neutilizat. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F32 | 30A | Element încălzit al parbrizului partea stângă. |
| F33 | 30A | Element încălzit al parbrizului partea dreaptă. |
| F34 | 20A | Închidere centralizată. |
| F35 | – | Neutilizat. |
| F36 | 20A | Lunetă spate încălzită. |
| F37 | 15A | Aprindere. |
| F38 | 7,5A | Alarmă antifurt. |
| F39 | 25A | Modulul ușii partea șoferului (din 2019). |
| F40 | 25A | Modulul ușii partea pasagerului (din 2019). |
| F41 | – | Neutilizat. |
| F42 | 7,5A | Cameră spate de asistență la parcare. |
| F43 | – | Neutilizat. |
| F44 | – | Neutilizat. |
| F45 | 10 A | Oglinzi exterioare încălzite. |
| F46 | – | Neutilizat. |
| F47 | – | Neutilizat. |
| F48 | – | Neutilizat. |
| F49 | – | Neutilizat. |
| Releu | ||
| R1 | Aprindere. | |
| R2 | La brichetă. Puncte de alimentare auxiliare față. |
|
| R3 | Închidere centralizată. | |
| R4 | Lunetă spate încălzită. | |
| R5 | Neutilizat. | |
| R6 | Neutilizat. | |
| R7 | Neutilizat. | |
| R8 | Puncte de alimentare auxiliare spate. | |
| R9 | Parbriz încălzit. | |
| R10 | Neutilizat. | |
| R11 | Pompă spălător parbriz. | |
| R12 | Pompă spălător parbriz. |

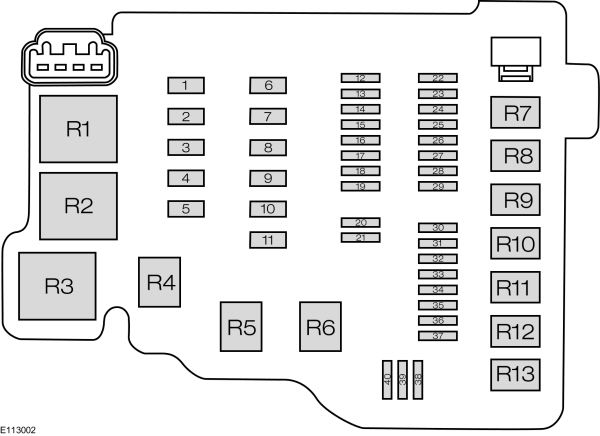

Bloc siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 30A | Sistem antiblocare roți (ABS). |
| F2 | 60A | Ventilator răcire. |
| F3 | 30A/40A | Ventilator răcire. |
| F4 | 30A | Motor ventilator. |
| F5 | 60A | Alimentare bloc siguranțe în compartiment pasageri. |
| F6 | 30A | Închidere centralizată. |
| F7 | 60A | Releu aprindere. |
| F8 | 60A | Bobine de aprindere. |
| F9 | 60A | Parbriz încălzit. |
| F10 | 30A | Diesel: încălzitor combustibil. |
| F11 | 30A | Demaror. |
| F12 | 10 A | Far Faruri de întâlnire stânga. |
| F13 | 10 A | Far Faruri de întâlnire dreapta. |
| F14 | 15A | EcoBoost: Pompă apă. |
| F15 | 15A/20A | EcoBoost: Bobină de aprindere (20A). Diesel: Grilă activă, pompă ulei, compresor climatizare (15A) |
| F 16 | 15A | EcoBoost: Modul control sistem propulsor. Diesel: senzor de oxigen încălzit, supapă bypass radiator recirculare gaze evacuare. |
| F17 | 15A/20A | EcoBoost: Senzor de oxigen încălzit (15A). Diesel: Modul control sistem propulsor (20 A sau 15 A din 2019). |
| F18 | 15A | Diesel: senzor particule solide. |
| F19 | 7,5A | Compresor climatizare. |
| F20 | – | Neutilizat. |
| F21 | – | Neutilizat. |
| F22 | 20A | Diesel: Modul alimentare combustibil. |
| F23 | 15A | Proiectoare de ceață față. |
| F24 | 15A | Semnalizatoare. |
| F25 | 15A | Lumini exterioare partea stângă. |
| F26 | 15A | Lumini exterioare partea dreaptă. |
| F27 | 7,5A | Modul control sistem propulsor. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F28 | 20A | Sistem antiblocare roți (ABS). |
| F29 | 10 A | Ambreiaj climatizare. |
| F30 | – | Neutilizat. |
| F31 | – | Neutilizat. |
| F32 | 20A | Claxon. |
| F33 | 20A | Lunetă spate încălzită. |
| F34 | 20A | Pompă combustibil. Încălzitor combustibil. |
| F35 | 15A | Alarmă antifurt. |
| F36 | – | Neutilizat. |
| F37 | – | Neutilizat. |
| F38 | – | Neutilizat. |
| F39 | – | Neutilizat. |
| F40 | – | Neutilizat. |
| Releu | ||
| R1 | Ventilator răcire. | |
| R2 | Bobine de aprindere. | |
| R3 | Modul control grup propulsor. | |
| R4 | Faruri de întâlnire. | |
| R5 | Neutilizat. | |
| R6 | Încălzitor tub combustibil. | |
| R7 | Ventilator răcire. | |
| R8 | Demaror. | |
| R9 | Ambreiaj climatizare. | |
| R10 | Faruri față proiectoare de ceață. | |
| R11 | Pompă combustibil, încălzitor combustibil. | |
| R12 | Diesel: lampă marșarier | |
| R13 | Motor ventilator. |
