Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2007.

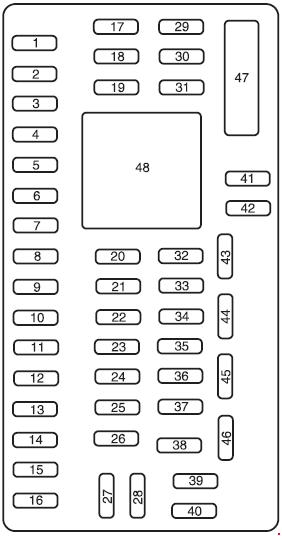

Habitaclu

Panoul cutiei de siguranțe se află în spatele panoului de căptușeală în partea stângă a locului pentru picioarele șoferului, lângă frâna de parcare, în spatele capacului.

Pentru a îndepărta panoul de căptușeală, mută maneta de eliberare spre dreapta și apoi scoate panoul de căptușeală.
Pentru a îndepărta capacul panoului cutiei de siguranțe, apasă pe clemele de pe ambele părți ale capacului și apoi scoate capacul.

Pentru a reinstala capacul panoului cutiei de siguranțe, poziționează partea superioară a capacului pe panoul cutiei de siguranțe și apoi apasă partea inferioară a capacului până când se fixează în poziție. Trage ușor de capac pentru a te asigura că este fixat.

Pentru a reinstala panoul de căptușeală, aliniază clemele din partea inferioară a panoului cu canelurile, apasă panoul și mută maneta de eliberare spre stânga pentru a fixa panoul.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	30A	Neutilizat (de rezervă)
2	15A	Neutilizat (de rezervă)
3	15A	Sistem de divertisment familial (FES); Controlul scaunelor spate.
4	30A	Neutilizat (de rezervă)
5	10 A	Iluminarea tastaturii; Scaunul rândului doi; Sistem de monitorizare a presiunii pneurilor (TPMS); Blocarea cutiei de viteze a frânei (BSI).
6	20A	Semnalizatoare
7	10 A	Faruri de întâlnire (stânga)
8	10 A	Faruri de întâlnire (dreapta)
9	15A	Iluminare interioară; Lumini portbagaj.
10	15A	Iluminare de fundal; Lumini de bun venit.
11	10 A	Tracțiune integrală
12	7,5A	Comutator alimentare oglindă; Memorie scaun electric partea șoferului; Modul scaun șofer – menținere alimentare (KA).
13	7,5A	Neutilizat (de rezervă)
14	10 A	Neutilizat (de rezervă)
15	10 A	Climatizare
16	15A	Neutilizat (de rezervă)
17	20A	Alimentarea tuturor blocurilor motorului; Deblocare hayon; Trapă.
18	20A	Neutilizat (de rezervă)
19	25A	Ștergător spate
20	15A	Conexiuni date
21	15A	Proiectoare de ceață
22	15A	Lumini de parcare
23	15A	Faruri de drum

Număr	Amperi [A]	Descriere
24	20A	Releu Claxon
25	10 A	Lumini de cerere; Lumini interioare.
26	10 A	Set de semnalizatoare bord
27	20A	Aprindere
28	5A	Radio
29	5A	Set de semnalizatoare bord
30	5A	Comutator anulare suprasarcină
31	10 A	Busolă; Reglare automată oglindă retrovizoare.
32	10 A	Neutilizat (de rezervă)
33	10 A	Neutilizat (de rezervă)
34	5A	Senzor unghi de direcție
35	10 A	Asistență parcare spate; AWD; Modul scaun încălzit.
36	5A	Transceiver PATS
37	10 A	Control climatizare
38	20A	Subwoofer/amplificator (radio audiofil)
39	20A	Radio
40	20A	Neutilizat (de rezervă)
41	15A	Funcție acces întârziat iluminare radio și comutator blocare
42	10 A	Neutilizat (de rezervă)
43	10 A	Logică ștergător spate
44	10 A	Canal accesorii client
45	5A	Logică ștergător față; Alimentare releu aer condiționat.
46	7,5A	Senzor clasificare pasageri (OCS); Indicator dezactivare airbag pasager (PADI).
47	Comutator automat 30A	Geamuri electrice
48	—	Releu accesorii întârziat

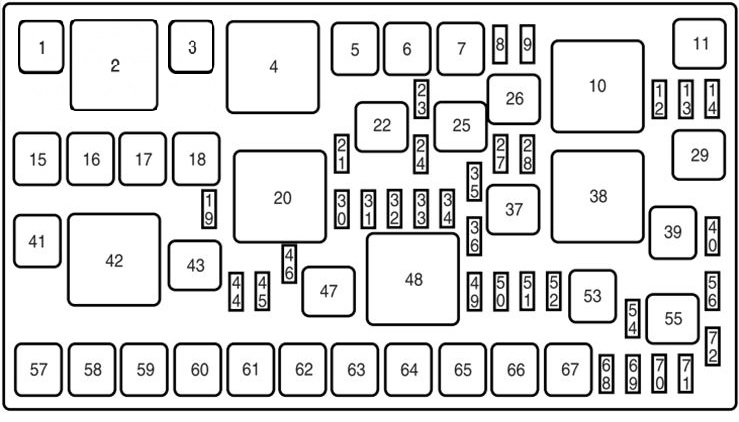

Motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	—	Neutilizat
2	—	Releu motor ventilator
3	—	Neutilizat
4	—	Neutilizat
5	40A**	Ventilator răcire (vehicule cu remorcă)
5	60A**	Ventilator răcire (vehicule fără remorcă)
6	40A**	Ventilator răcire (doar remorcă)
7	—	Neutilizat
8	10 A*	Alternator
9	20 A*	Lumini de poziție pentru remorcă
10	—	Neutilizat
11	—	Releu lumină poziție remorcă
12	—	Neutilizat
13	—	Neutilizat
14	—	Neutilizat
15	40A**	Motor pompă Sistem antiblocare roți (ABS)
16	30A**	Scaune față încălzite
17	20A**	Brichetă/Punct de alimentare
18	30A**	Trapă panoramică
19	—	Diodă pompă combustibil
20	—	Releu PCM
21	7,5 A*	PCM – Menține alimentarea în viață (KA)
22	—	Releu lumini stop remorcă stânga
23	—	Neutilizat
24	15 A*	Lumină stop/stânga remorcă
25	—	Releu deblocare scaun spate
26	—	Releu pompă combustibil
27	10 A*	Deblocare scaun spate
28	15 A*	Oglindă încălzită
29	—	Releu oglindă încălzită
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Neutilizat
35	10 A*	Comutator aer condiționat

Număr	Amperi [A]	Descriere
36	—	Neutilizat
37	—	Releu compresor aer condiționat
38	—	Releu dezghețare lunetă spate
39	40A**	Dezghețător lunetă spate
40	—	Neutilizat
41	30A**	Demaror
42	—	Releu demaror
43	—	Releu lampă rezervă
44	10 A*	Lumini rezervă
45	—	Neutilizat
46	15 A*	Lumină de stop/dreapta remorcă
47	—	Releu lumini de stop/dreapta remorcă
48	—	Releu pornire
49	10 A*	PCM ISPR
50	10 A*	ABS Pornire/Pornire
51	—	Neutilizat
52	5A*	Bobină releu pompă combustibil
53	30A**	SPDJB Pornire/Pornire
54	—	Neutilizat
55	—	Neutilizat
56	—	Diodă compresor aer condiționat
57	40A**	Supape ABS
58	30A**	Ștergătoare parbriz față
59	—	Neutilizat
60	30A**	Scaun șofer reglabil electric
61	30A**	Scaun pasager alimentat electric
62	—	Neutilizat
63	40A**	Motor ventilator
64	20A**	Brichetă/Punct de alimentare
65	20A**	Brichetă/Punct de alimentare
66	20A**	Brichetă/Punct de alimentare
67	—	Neutilizat
68	15 A*	Pompă combustibil
69	—	Neutilizat
70	—	Neutilizat
71	10 A*	Lumini de stop
72	—	Neutilizat
		* Mini siguranțe ** Siguranțe cartuș

Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2008.

Habitaclu

Panoul cutiei de siguranțe se află în spatele panoului de îmbrăcăminte pe partea stângă a locului pentru picioarele șoferului lângă frâna de parcare în spatele capacului.

Pentru a îndepărta panoul de îmbrăcăminte, mutați maneta de eliberare spre dreapta și apoi scoateți panoul de îmbrăcăminte.
Pentru a îndepărta capacul panoului cutiei de siguranțe, apăsați clemele pe ambele părți ale capacului și apoi îndepărtați capacul.

Pentru a reinstala capacul panoului cutiei de siguranțe, poziționați partea superioară a capacului pe panoul cutiei de siguranțe și apoi apăsați partea inferioară a capacului până când se fixează în poziție. Trageți ușor capacul pentru a vă asigura că este fixat.

Pentru a reinstala panoul de îmbrăcăminte, aliniați clemele din partea inferioară a panoului cu canelurile, apăsați panoul și mutați maneta de eliberare spre stânga pentru a fixa panoul.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă)
2	15A	Neutilizat (de rezervă)
3	15A	Sistem de divertisment familial (FES); Control scaune spate; SYNC
4	30A	Geam inteligent față partea șoferului
5	10 A	Iluminare tastatură; Scaun rândul al doilea; Sistem monitorizare presiune pneuri (TPMS); Blocare levier cutie de viteze (BSI).
6	20A	Semnalizatoare
7	10 A	Faruri de întâlnire (stânga)
8	10 A	Faruri de întâlnire (dreapta)
9	15A	Iluminare interioară; Lumini portbagaj.
10	15A	Iluminare; Lumini de cortizie.
11	10 A	Tracțiune integrală
12	7,5A	Comutator alimentare oglindă; Memorie scaun electric partea șoferului; Modul scaun șofer – menținere alimentare (KA).
13	5A	Neutilizat (de rezervă)
14	10 A	Modul ridicător
15	10 A	Climatizare
16	15A	Neutilizat (de rezervă)
17	20A	Alimentare motor blocare; Deblocare hayon; Trapă.
18	20A	Neutilizat (de rezervă)
19	25A	Ștergător lunetă
20	15A	Conexiuni date
21	15A	Proiectoare de ceață
22	15A	Lumini de parcare
23	15A	Faruri de drum

Număr	Amperi [A]	Descriere
24	20A	Releu claxon
25	10 A	Lumini de cerere; Lumini interioare.
26	10 A	Set de semnalizatoare bord
27	20A	Aprindere
28	5A	Radio
29	5A	Set de semnalizatoare bord
30	5A	Comutator anulare suprasarcină
31	10 A	Reglaj automat al oglinzii retrovizoare
32	10 A	Neutilizat (de rezervă)
33	10 A	Neutilizat (de rezervă)
34	5A	Senzor unghi de viraj
35	10 A	Asistență parcare spate; AWD; Modul scaun încălzit
36	5A	Transceiver PATS
37	10 A	Control climatizare
38	20A	Subwoofer/amplificator (radio audiofilă)
39	20A	Radio
40	20A	Neutilizat (de rezervă)
41	15A	Funcție acces întârziat pentru iluminarea radio și comutator blocare
42	10 A	Neutilizat (de rezervă)
43	10 A	Logică ștergător spate
44	10 A	Canal accesorii client
45	5A	Logică ștergătoare față; Alimentare releu climatizare.
46	7,5A	Senzor clasificare pasageri (OCS); Indicator dezactivare airbag pasager (PADI)
47	Comutator automat 30A	Geamuri electrice
48	—	Releu accesorii întârziat

Motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Releu motor ventilator
3	—	Neutilizat
4	—	Neutilizat
5	40A**	Ventilator răcire (vehicule cu remorcă)
5	60A**	Ventilator răcire (vehicule fără remorcă)
6	40A**	Ventilator răcire (doar remorcă)
7	—	Neutilizat
8	10 A*	Alternator
9	20 A*	Lumini de poziție pentru remorcă
10	—	Neutilizat
11	—	Releu lumină de poziție remorcă
12	—	Neutilizat
13	—	Neutilizat
14	—	Neutilizat
15	40A**	Motor pompă Sistem antiblocare roți (ABS)
16	30A**	Scaune față încălzite
17	20A**	Brichetă/Punct de alimentare
18	20A**	Trapă panoramică
19	—	Diodă pompă combustibil
20	—	Releu PCM
21	7,5 A*	PCM – Menținere alimentare activă (KA)
22	—	Releu lumini de stop/mers înapoi remorcă stânga
23	—	Diodă pornire integrată (OTIS) cu un singur clic
24	10 A*	Lumină de stop/stânga remorcă
25	—	Releu deblocare scaun spate
26	—	Releu pompă combustibil
27	10 A*	Deblocare scaun spate
28	15 A*	Oglindă încălzită
29	—	Releu încălzire oglindă
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Neutilizat
35	10 A*	Comutator climatizare

Număr	Ampere [A]	Descriere
36	—	Neutilizat
37	—	Releu compresor aer condiționat
38	—	Releu dezghețare lunetă spate
39	40A**	Dezghețător lunetă spate
40	—	Neutilizat
41	30A**	Demaror
42	—	Releu demaror
43	—	Releu lampă rezervă
44	10 A*	Lumini rezervă
45	—	Neutilizat
46	10 A*	Lumină de stop/dreapta remorcă
47	—	Releu lumină de stop/dreapta remorcă
48	—	Releu pornire/aprindere
49	10 A*	PCM ISPR
50	10 A*	Sistem antiblocare roți (ABS) Pornire/Aprindere
51	—	Neutilizat
52	5A*	Bobină releu pompă combustibil
53	30A**	SPDJB Pornire/Aprindere
54	—	Neutilizat
55	—	Neutilizat
56	—	Diodă compresor aer condiționat
57	40A**	Supape ABS
58	30A**	Ștergătoare parbriz față
59	30A**	Ușă portbagaj electrică
60	30A**	Scaun șofer reglabile electric
61	30A**	Scaun partea pasagerului alimentat electric
62	—	Neutilizat
63	40A**	Motor ventilator
64	20A**	Brichetă/Punct de alimentare
65	20A**	Brichetă/Punct de alimentare
66	20A**	Brichetă/Punct de alimentare
67	—	Neutilizat
68	15 A*	Pompă combustibil
69	—	Neutilizat
70	—	Neutilizat
71	10 A*	Lumini de stop
72	—	Neutilizat
		* Siguranțe mini ** Siguranțe cartuș

Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2009.

Habitaclu

Panoul cutiei de siguranțe se află în spatele panoului de căptușeală pe partea stângă a spațiului pentru picioarele șoferului, lângă frâna de parcare, în spatele capacului.

Pentru a îndepărta panoul de căptușeală, mutați maneta de eliberare spre dreapta și apoi scoateți panoul de căptușeală.
Pentru a îndepărta capacul panoului cutiei de siguranțe, apăsați clemele pe ambele părți ale capacului și apoi îndepărtați capacul.

Pentru a reinstala capacul panoului cutiei de siguranțe, poziționați partea superioară a capacului pe blocul siguranțe și apoi apăsați partea inferioară a capacului până când se fixează în poziție. Trageți ușor capacul pentru a vă asigura că este fixat.

Pentru a reinstala panoul de căptușeală, aliniați clemele din partea inferioară a panoului cu șanțurile, apăsați panoul și mutați maneta de eliberare spre stânga pentru a fixa panoul.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă)
2	15A	Neutilizat (de rezervă)
3	15A	SYNC
4	30A	Geam inteligent față partea șoferului
5	10 A	Iluminare tastatură; Scaun rândul al doilea; Sistem monitorizare presiune pneuri (TPMS); Blocare cutie frâne (BSI); Modul inteligent (SJB)
6	20A	Semnalizatoare
7	10 A	Faruri de întâlnire (stânga)
8	10 A	Faruri de întâlnire (dreapta)
9	15A	Iluminare interioară; Lumini portbagaj.
10	15A	Iluminare, lumini de cortesia; Iluminare ambientală.
11	10 A	Tracțiune integrală
12	7,5A	Comutator alimentare oglindă; Memorie scaun electric partea șoferului; Modul scaun șofer — menținere putere (KA)
13	5A	Radio satelit
14	10 A	Modul ridicător
15	10 A	Climatizare
16	15A	Neutilizat (de rezervă)
17	20A	Alimentare motoare blocare; Deblocare hayon spate.
18	20A	Scaune încălzite; Amplificator patru canale (amplificator audiofil).
19	25A	Ștergător spate
20	15A	Conexiuni date
21	15A	Proiectoare de ceață
22	15A	Lumini parcare
23	15A	Faruri de drum

Număr	Amperi [A]	Descriere
24	20A	Releu claxon
25	10 A	Lumini de cerere
26	10 A	Set de semnalizatoare bord
27	20A	Aprindere
28	5A	Radio
29	5A	Set de semnalizatoare bord
30	5A	Comutator anulare suprasarcină
31	10 A	Auto-întunecare oglindă retrovizoare
32	10 A	Neutilizat (de rezervă)
33	10 A	Neutilizat (de rezervă)
34	5A	Senzor unghi de direcție
35	10 A	Asistență parcare spate; AWD; Modul încălzire scaune.
36	5A	Transceiver PATS
37	10 A	Control climatizare
38	20A	Subwoofer/amplificator (radio audiofilă)
39	20A	Radio
40	20A	Neutilizat (de rezervă)
41	15A	Funcție accesorii întârziate pentru iluminare radio și comutator blocare; Iluminare ambientală.
42	10 A	Neutilizat (de rezervă)
43	10 A	Logică ștergător spate
44	10 A	Canal accesorii client
45	5A	Logică ștergător față; Alimentare releu climatizare.
46	7,5A	Senzor clasificare pasageri (OCS); Indicator dezactivare airbag pasager (PADI).
47	Comutator automat 30A	Geamuri electrice
48	—	Releu accesorii întârziate

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Releu motor ventilator
3	—	Neutilizat
4	—	Neutilizat
5	40A**	Ventilator răcire (vehicule cu remorcă)
5	60A**	Ventilator răcire (vehicule fără remorcă)
6	40A**	Ventilator răcire (doar remorcă)
7	—	Neutilizat
8	10 A*	Alternator
9	20A*	Lumini de poziție pentru remorcă
10	—	Neutilizat
11	—	Releu lumină de poziție remorcă
12	—	Neutilizat
13	—	Neutilizat
14	—	Neutilizat
15	40A**	Motor pompă Sistem antiblocare roți (ABS)
16	30A**	Scaune față încălzite
17	20A**	Brichetă/Punct de alimentare
18	20A**	Trapă panoramică
19	—	Diodă pompă combustibil
20	—	Releu PCM
21	7,5A*	PCM – Menține puterea (KA)
22	—	Remorcă, releu stânga lumini de stop și marșarier
23	—	Diodă pornire integrată (OTIS) cu o singură atingere
24	10 A*	Lumină de stop/stânga remorcă
25	—	Releu deblocare scaun spate
26	—	Releu pompă combustibil
27	10 A*	Deblocare scaun spate
28	15 A*	Oglindă încălzită
29	—	Releu oglindă încălzită
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Neutilizat
35	10 A*	Comutator climatizare

Număr	Ampere [A]	Descriere
36	—	Neutilizat
37	—	Releu compresor aer condiționat
38	—	Releu dezghețare lunetă spate
39	40A**	Dezghețător lunetă spate
40	—	Neutilizat
41	30A**	Demaror
42	—	Releu demaror
43	—	Releu lampă de rezervă
44	10 A*	Lumini de rezervă
45	—	Neutilizat
46	10 A*	Lumină de stop/dreapta remorcă
47	—	Releu dreapta lumini de stop și marșarier remorcă
48	—	Releu pornire/aprindere
49	10 A*	PCM ISPR
50	10 A*	Sistem antiblocare roți (ABS) Pornire/Inițiere
51	—	Neutilizat
52	5A*	Bobină releu pompă combustibil
53	30A**	SPDJB Pornire/Inițiere
54	—	Neutilizat
55	—	Neutilizat
56	—	Diodă compresor aer condiționat
57	40A**	Electrovalve ABS
58	30A**	Ștergător față
59	30A**	Ușă portbagaj electrică
60	30 A**	Scaun șofer reglabile electric
61	30A**	Scaun pasager alimentat electric
62	—	Neutilizat
63	40A**	Motor ventilator
64	20A**	Brichetă/Punct de alimentare
65	20A**	Brichetă/Punct de alimentare
66	20A**	Brichetă/Punct de alimentare
67	—	Neutilizat
68	15 A*	Pompă combustibil
69	—	Neutilizat
70	—	Neutilizat
71	10 A*	Lumini de stop
72	—	Neutilizat
		* Mini siguranțe ** Siguranțe cartuș

Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2010.

Habitaclu

Panoul cutiei de siguranțe se află în spatele panoului de căptușeală din partea stângă a spațiului pentru picioarele șoferului lângă frâna de mână sub capac.

Pentru a îndepărta panoul de căptușeală, mutați maneta de eliberare spre dreapta și apoi scoateți panoul de căptușeală.
Pentru a îndepărta capacul panoului cutiei de siguranțe, apăsați clemele pe ambele părți ale capacului și apoi îndepărtați capacul.

Pentru a reinstala capacul panoului cutiei de siguranțe, poziționați partea superioară a capacului pe cutia de siguranțe și apoi apăsați partea inferioară a capacului până când se fixează în poziție. Trageți ușor capacul pentru a vă asigura că este fixat.

Pentru a reinstala panoul de căptușeală, aliniați clemele din partea inferioară a panoului cu fantele, apăsați panoul și mutați maneta de eliberare spre stânga pentru a fixa panoul.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă)
2	15A	Lumină de stop montată sus (aprindere/oprire frână)
3	15A	Modul SYNC®
4	30A	Geam inteligent față partea șoferului
5	10 A	Iluminare tastatură (scaun rândul doi), blocare cutie frână (BSI)
6	20A	Semnalizatoare
7	10 A	Faruri de întâlnire (stânga)
8	10 A	Faruri de întâlnire (dreapta)
9	15A	Iluminare interioară; Lumini portbagaj.
10	15A	Iluminare, lumini de curtoazie
11	10 A	Tracțiune integrală (AWD)
12	7,5A	Comutator oglindă electrică; Memorie scaun șofer partea șoferului; Modul scaun șofer.
13	5A	Radio satelit
14	10 A	Portbagaj electric
15	10 A	Climatizare; Modul GPS.
16	15A	Neutilizat (de rezervă)
17	20A	Alimentare motor blocare uși; Deblocare portbagaj spate.
18	20A	Amplificator
19	25A	Ștergător lunetă
20	15A	Conexiuni date
21	15A	Proiectoare de ceață
22	15A	Lumini de parcare
23	15A	Faruri de drum

Număr	Ampere [A]	Descriere
24	20A	Releu claxon
25	10 A	Lumini de cerere
26	10 A	Set de semnalizatoare bord
27	20A	Aprindere
28	5A	Radio
29	5A	Set de semnalizatoare bord
30	5A	De rezervă
31	10 A	Neutilizat (de rezervă)
32	10 A	Modul control imobilizator
33	10 A	Neutilizat (de rezervă)
34	5A	Senzor unghi de direcție
35	10 A	Asistență parcare spate; Senzor de înclinare; Scaune încălzite.
36	5A	Transmițător-receptor pasiv sistem antifurt
37	10 A	Climatizare
38	20A	Subwoofer; Amplificator.
39	20A	Radio
40	20A	Neutilizat (de rezervă)
41	15A	Reglare automată oglindă retrovizoare
42	10 A	Neutilizat (de rezervă)
43	10 A	Logică ștergător spate
44	10 A	Canal accesorii client
45	5A	Logică ștergător față
46	7,5A	Senzor clasificare pasageri (OCS); Martor dezactivare airbag pasager (PADI).
47	Întrerupător automat 30A	Geamuri electrice
48	—	Releu accesorii întârziat

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Releu motor ventilator
3	—	Neutilizat
4	—	Neutilizat
5	40A**	Ventilator răcire (vehicule cu remorcă)
5	60A**	Ventilator răcire (vehicule fără remorcă)
6	40A**	Ventilator răcire (doar remorcă)
7	—	Neutilizat
8	10 A*	Alternator
9	20 A*	Lumini de poziție pentru remorcă
10	—	Neutilizat
11	—	Releu lumină de poziție remorcă
12	—	Neutilizat
13	—	Neutilizat
14	—	Neutilizat
15	40A**	Motor pompă ABS
16	30A**	Scaune față încălzite
17	20A**	Brichetă/Punct de alimentare
18	20A**	Trapă panoramică
19	—	Diodă pompă combustibil
20	—	Releu modul control motor (PCM)
21	7,5 A*	PCM
22	—	Remorcă, releu stânga lumină de stop și marșarier
23	—	Diodă pornire integrată cu o singură atingere
24	10 A*	Lumină de stop și semnalizator stânga remorcă
25	—	Releu deblocare scaun spate
26	—	Releu pompă combustibil
27	10 A*	Deblocare scaun spate
28	15 A*	Oglindă încălzită
29	—	Releu încălzire oglinzi
30	15 A*	Putere vehicul 1
31	10 A*	Putere vehicul 3
32	10 A*	Putere vehicul 2
33	15 A*	Putere vehicul 4
34	—	Neutilizat
35	10 A*	Cuplaj climatizare

Număr	Amperi [A]	Descriere
36	—	Neutilizat
37	—	Releu ambreiaj climatizare
38	—	Releu dezghețare lunetă spate
39	40A**	Dezghețător lunetă spate
40	—	Neutilizat
41	30A**	Pornire
42	—	Releu pornire
43	—	Releu lampă de rezervă
44	10 A*	Lumini de rezervă
45	—	Neutilizat
46	10 A*	Lumină de stop/direcție dreapta pentru remorcă
47	—	Releu lumini de stop/direcție dreapta pentru remorcă
48	—	Releu pornire/aprindere
49	10 A*	PCM ISPR
50	10 A*	Pornire/aprindere ABS
51	—	Neutilizat
52	5A*	Alimentare diodă pompă combustibil
53	30A**	Panou cutia de siguranțe habitaclu – pornire
54	—	Neutilizat
55	—	Neutilizat
56	—	Diodă ambreiaj climatizare
57	40A**	Supape sistem antiblocare roți
58	30A**	Ștergătoare parbriz față
59	30A**	Ușă portbagaj electrică
60	30A**	Scaun șofer/modul memorie
61	30A**	Scaun pasager electric
62	—	Neutilizat
63	40A**	Motor ventilator
64	20A**	Brichetă/Punct de alimentare
65	20A**	Brichetă/Punct de alimentare
66	20A**	Brichetă/Punct de alimentare
67	—	Neutilizat
68	15 A*	Pompă combustibil
69	—	Neutilizat
70	—	Neutilizat
71	10 A*	Comutator/frână (lumini de stop)
72	—	Neutilizat
		* Mini siguranțe ** Siguranțe cartuș

Ford Edge – schema cutiei de siguranțe

Anul producției: 2011.

Siguranțele brichetei (prize de alimentare) sunt siguranțele 9 (Punct de alimentare #2 (consolă spate)), 20 (Punct de alimentare #1 (consolă)), 21 (Punct de alimentare în zona de încărcare) și 27 (Alimentare față punct/brichetă) în cutia de siguranțe din compartiment motor.

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Geam inteligent față partea șoferului
2	15A	Neutilizat (de rezervă)
3	30A	Neutilizat (de rezervă)
4	10 A	Lumini de solicitare
5	20A	Neutilizat (de rezervă)
6	5A	Modul RF
7	7,5A	Comutator oglindă electrică, comutator scaun memorie, modul scaun șofer
8	10 A	Neutilizat (de rezervă)
9	10 A	Ușă electrică portbagaj
10	10 A	Releu lucru/accesorii
11	10 A	Set indicatori bord, display Head-up
12	15A	Iluminare interioară, lumini cuva, iluminare de fundal
13	15A	Lumini semnalizare/frână dreapta și semnalizatoare
14	15A	Lumini semnalizare/frână stânga și semnalizatoare
15	15A	Lumini marșarier, lumină de stop, lumină de stop înaltă
16	10 A	Faruri de întâlnire (dreapta)
17	10 A	Faruri de întâlnire (stânga)
18	10 A	Iluminare tastatură, Bloc cutie frână (BSI), Panou bloc siguranțe în habitaclu, LED buton Start, Sistem antifurt pasiv (PATS), Trezire modul control motor (PCM), aprindere alimentare secundară
19	20A	Amplificator/subwoofer (Sony)
20	20A	Releu blocare/deblocare – vehicule fără acces inteligent (LA)
21	10 A	Neutilizat (de rezervă)
22	20A	Releu claxon
23	15A	Control direcție, LA, comutator faruri
24	15A	Diagnosticare la bord (OBDII)

Număr	Ampere [A]	Descriere
25	15A	Deblocare hayon spate
26	5A	Modul sistem poziționare globală (GPS)
27	20A	IA
28	15A	Aprindere (fără IA), Electromagnet blocare cheie, Pornire cu buton (cu IA)
29	20A	Radio, afișaj multifuncțional, panou finisaj electronic, modul SYNC®
30	15A	Lumini de poziție față
31	5A	Neutilizat (de rezervă)
32	15A	Iluminare buton blocare, trapă, geamuri electrice, busolă/oglindă retrovizoare auto-întunecată
33	10 A	Neutilizat (de rezervă)
34	10 A	Sistem senzori marșarier, cameră marșarier, monitor unghi mort
35	5A	Afișaj Heads-up, Nivelare faruri
36	10 A	Neutilizat (de rezervă)
37	10 A	Climatizare
38	10 A	Neutilizat (de rezervă)
39	15A	Faruri de drum
40	10 A	Lumini de poziție spate
41	7,5A	Senzor clasificare pasageri (OCS), modul control limitări
42	5A	Comutator control asistență înclinare
43	10 A	Neutilizat (de rezervă)
44	10 A	Neutilizat (de rezervă)
45	5A	Neutilizat (de rezervă)
46	10 A	Climatizare
47	15A	Neutilizat (de rezervă)
48	Comutator automat 30A	Geamuri electrice/trapă
49	—	Releu accesorii întârziat

Compartiment motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	—	Neutilizat
2	—	Neutilizat
3	—	Neutilizat
4	30A**	Ștergător parbriz
5	40A**	Pompă sistem antiblocare roți (ABS)
6	—	Neutilizat
7	30A**	Ușă portbagaj electrică
8	20A**	Trapă
9	20A**	Punct de alimentare #2 (consolă spate)
10	—	Neutilizat
11	—	Releu dezaburire lunetă/încălzire spate
12	—	Neutilizat
13	—	Releu demaror
14	—	Neutilizat
15	—	Releu pompă combustibil
16	—	Neutilizat
17	—	Neutilizat
18	40A**	Motor ventilator
19	30A**	Aprindere
20	20A**	Punct de alimentare nr. 1 (coș consolă)
21	20A**	Punct de alimentare zonă încărcare
22	—	Neutilizat
23	30A**	Modul scaun șofer
24	—	Neutilizat
25	—	Neutilizat
26	40A**	Dezgheț lunetă spate
27	20A**	Punct de alimentare față/brichetă
28	30A**	Scaune cu climatizare
29	—	Neutilizat
30	—	Neutilizat
31	—	Neutilizat
32	—	Neutilizat
33	—	Neutilizat
34	—	Releu motor ventilator
35	—	Neutilizat
36	—	Releu scaun spate
37	—	Releu lumini frână/mers înapoi remorcă dreapta (TT)
38	—	Neutilizat
39	40A**	Ventilator răcire (vehicule cu TT)
39	60A**	Ventilator răcire (vehicule fără TT)
40	40A**	Ventilator răcire (doar TT)
41		Neutilizat
42	30A**	Scaun pasager
43	30A**	Supape ABS
44	—	Releu ștergător spate
45	5A*	Senzor ploaie
46	—	Neutilizat
47	—	Neutilizat
48	—	Neutilizat

Număr	Ampere [A]	Descriere
49	—	Neutilizat
50	15 A*	Oglindă încălzită
51	—	Neutilizat
52	—	Releu lampă de oprire
53	—	Releu lumini de stop/semnalizare stânga TT
54	—	Neutilizat
55	—	Releu ștergător
56	—	Neutilizat
57	20 A*	Faruri stânga intensitate mare (HID)
58	10 A*	Senzor alternator
59	10 A*	Comutator/oprit frână
60	15 A*	Lumini de stop
61	10 A*	Deblocare scaun spate
62	10 A*	Ambreiaj climatizare
63	15 A*	Releu lumini de stop/semnalizare TT
64	20 A*	Motor ștergător spate
65	15 A*	Pompă combustibil
66	—	Releu modul control motor (PCM)
67	20 A*	Putere vehicul (VPWR) #2
68	15 A*	VPWR #4
69	15 A*	VPWR #1
70	10 A*	Releu climatizare, modul tracțiune integrală
71	—	Neutilizat
72	—	Neutilizat
73	—	Neutilizat
74	—	Neutilizat
75	—	LED ambreiaj climatizare
76	—	Neutilizat
77	—	Releu lumini de poziție TT
78	20 A*	Faruri dreapta HID
79	5A*	Control adaptiv viteză de croazieră
80	—	Neutilizat
81	—	Neutilizat
82	15 A*	Garnitură spate
83	—	Neutilizat
84	20 A*	Lumini parcare TT
85	—	Neutilizat
86	7,5A*	PCM menținere, releu PCM
87	5A*	Releu pornire/aprindere
88	—	Releu pornire/aprindere
89	—	Neutilizat
90	10 A*	PCM
91	10 A*	Control adaptiv viteză de croazieră
92	10 A*	Modul ABS
93	5A*	Motor ventilator/releu dezaburire spate
94	30A**	Panou cutia de siguranțe habitaclu – pornire/aprindere
95	—	Neutilizat
96	—	Neutilizat
97	—	Neutilizat
98	—	Releu ambreiaj climatizare
		* Mini siguranțe ** Siguranțe cartuș

Ford Edge – schema cutiei de siguranțe

Anul producției: 2012.

Siguranțe brichetă (prize de alimentare) sunt siguranțele 9 (Punct de alimentare #2 (consolă spate)), 20 (Punct de alimentare #1 (consolă)), 21 (Punct de alimentare în compartiment încărcare) și 27 (Alimentare față punct/brichetă) în bloc siguranțe în compartiment motor.

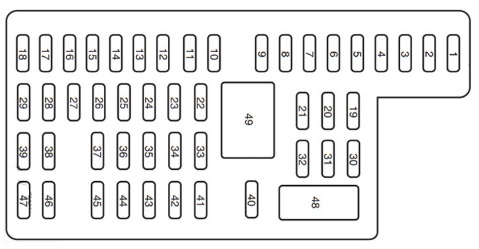

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Geam inteligent față partea șoferului
2	15A	Neutilizat (de rezervă)
3	30A	Neutilizat (de rezervă)
4	10 A	Lumini de solicitare
5	20A	Neutilizat (de rezervă)
6	5A	Modul RF
7	7,5A	Comutator oglindă electrică, comutator scaun memorie, modul scaun șofer
8	10 A	Neutilizat (de rezervă)
9	10 A	Portbagaj electric
10	10 A	Releu lucru/accesorii
11	10 A	Set indicatori bord, display Head-up
12	15A	Iluminare interioară, lumini cușcă, iluminare de fundal
13	15A	Faruri de viraj/frână dreapta și semnalizatoare
14	15A	Faruri de viraj/frână stânga și semnalizatoare
15	15A	Lumini marșarier, lumină de stop, lumină de stop înaltă
16	10 A	Faruri de întâlnire (dreapta)
17	10 A	Faruri de întâlnire (stânga)
18	10 A	Iluminare tastatură, bloc cutie frână (BSI), LED buton pornire, sistem antifurt pasiv (PATS), trezire modul control motor (PCM), activare alimentare nivel secundar
19	20A	Amplificator/subwoofer (Sony)
20	20A	Releu blocare/deblocare — vehicule fără acces inteligent (LA)
21	10 A	Neutilizat (de rezervă)
22	20A	Releu claxon
23	15A	Control direcție, acces inteligent (IA), comutator faruri
24	15A	Diagnosticare bord (OBDII)

Număr	Amperi [A]	Descriere
25	15A	Deblocare hayon spate
26	5A	Modul sistem poziționare globală (GPS)
27	20A	acces inteligent (IA)
28	15A	Aprindere (fără IA), Electromagnet blocare cheie, Pornire cu buton (cu IA)
29	20A	Radio, afișaj multifuncțional, panou finisaj electronic, modul SYNC®
30	15A	Lumini de poziție față
31	5A	Neutilizat (de rezervă)
32	15A	Iluminare fundal întrerupător blocare, trapă, geamuri electrice, busolă/oglinzi retrovizoare auto-întunecate
33	10 A	Neutilizat (de rezervă)
34	10 A	Sistem senzori marșarier, cameră marșarier, monitor unghi mort
35	5A	Afișaj Heads-up, Nivelare faruri
36	10 A	Neutilizat (de rezervă)
37	10 A	Climatizare (motoare 3,5 l/3,7 l)
38	10 A	Neutilizat (de rezervă)
39	15A	Faruri de drum
40	10 A	Lumini de poziție spate, lumini număr înmatriculare
41	7,5A	Senzor clasificare pasageri (OCS), modul control limitări
42	5A	Comutator control asistență (motor 2,0 l)
43	10 A	Neutilizat (de rezervă)
44	10 A	Neutilizat (de rezervă)
45	5A	Neutilizat (de rezervă)
46	10 A	Control climatizare
47	15A	Oglinzi LED semnalizatoare
48	Comutator automat 30A	Geamuri electrice
49	—	Releu accesorii întârziat

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Neutilizat
3	—	Neutilizat
4	30A**	Ștergător parbriz
5	40A**	Pompă sistem antiblocare roți (ABS)
6	—	Neutilizat
7	30A**	Ușă portbagaj electrică
8	20A**	Trapă
9	20A**	Punct de alimentare #2 (consolă spate)
10	—	Neutilizat
11	—	Releu dezaburire lunetă/încălzire spate
12	—	Neutilizat
13	—	Releu demaror
14	—	Neutilizat
15	—	Releu pompă combustibil
16	—	Neutilizat
17	—	Neutilizat
18	40A**	Motor ventilator
19	30A**	Demaror
20	20A**	Punct de alimentare nr. 1 (coș consolă)
21	20A**	Punct de alimentare zonă încărcare
22	—	Neutilizat
23	30A**	Modul scaun șofer
24	—	Neutilizat
25	—	Neutilizat
26	40A**	Dezgheț lunetă spate
27	20A**	Punct de alimentare față/brichetă
28	30A**	Scaune cu climatizare
29	—	Neutilizat
30	—	Neutilizat
31	—	Neutilizat
32	—	Neutilizat
33	—	Neutilizat
34	—	Releu motor ventilator
35	—	Neutilizat
36	—	Releu scaun spate
37	—	Releu lumini frână/mers înapoi remorcă dreapta (TT)
38	—	Neutilizat
39	40A**	Ventilator răcire (vehicule cu TT)
39	60A**	Ventilator răcire (vehicule fără TT)
40	40A**	Ventilator răcire (doar TT)
41	—	Neutilizat
42	30A**	Scaun pasager
43	25A**	Supape ABS
44	—	Releu ștergător spate
45	5A*	Senzor ploaie
46	—	Neutilizat
47	—	Neutilizat
48	—	Neutilizat
49	—	Neutilizat
50	15 A*	Oglindă încălzită

Număr	Ampere [A]	Descriere
51	—	Neutilizat
52	—	Comutator releu lampă
53	—	Releu lumini stop/semnalizare stânga TT
54	—	Neutilizat
55	—	Releu ștergătoare parbriz
56	15 A*	Modul control transmisie (TCM) (motor 2,0 l)
57	20 A*	Faruri stânga intensitate mare (HID)
58	10 A*	Senzor alternator
59	10 A*	Comutator/oprit frână
60	15 A*	Lumini de stop
61	10 A*	Deblocare scaun spate
62	10 A*	Ambreiaj climatizare
63	15A*	Releu lumini stop/semnalizare TT
64	20 A*	Motor ștergător parbriz spate
65	15A*	Pompă combustibil
66	—	Releu modul control motor (PCM)
67	20 A*	Putere vehicul (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motoare 3,5/3,7 l)
69	20 A*	VPWR #1 (motor 2,0 l)
70	10 A*	Releu climatizare, VPWR #3, modul tracțiune integrală (motoare 3,5/3,7 l), protecție activă grilă (AGS) (motor 2,0 l)
71	—	Neutilizat
72	—	Neutilizat
73	—	Neutilizat
74	—	Neutilizat
75	—	LED ambreiaj climatizare (motoare 3,5/3,7 l)
76	—	Neutilizat
77	—	Releu lumini de poziție TT
78	20 A*	Far dreapta HID
79	5A*	Control adaptiv viteză de croazieră
80	—	Neutilizat
81	—	Neutilizat
82	15A*	Garnitură spate
83	—	Neutilizat
84	20 A*	Lumini parcare TT
85	—	Neutilizat
86	7,5 A*	Releu PCM, menținere activitate PCM (motoare 3,5/3,7 l)
87	5A*	Releu pornire/aprindere
88	—	Releu pornire/aprindere
89	—	Neutilizat
89	5A*	Motoare reglare poziție faruri (doar China)
90	10 A*	PCM
91	10 A*	Control adaptiv viteză de croazieră (motoare 3,5/3,7 l)
91	5A*	Încălzire cutie automată (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilator/releu dezaburire spate
94	30A**	Panou cutia de siguranțe habitaclu – pornire/aprindere
95	—	Neutilizat
96	—	LED electromagnet curățare rezervor (CPS) (motor 2,0 l)
97	—	LED încălzire cutie automată (motor 2,0 l)
98	—	Releu ambreiaj climatizare
		* Mini siguranțe ** Siguranțe cartuș

Ford Edge – schema cutiei de siguranțe

Anul producției: 2013.

Siguranțele brichetei (prize de alimentare) sunt siguranțele 9 (Punct de alimentare #2 (consolă spate)), 20 (Punct de alimentare #1 (consolă)), 21 (Punct de alimentare în compartimentul de încărcare) și 27 (Alimentare față punct/brichetă) în bloc siguranțe din compartiment motor.

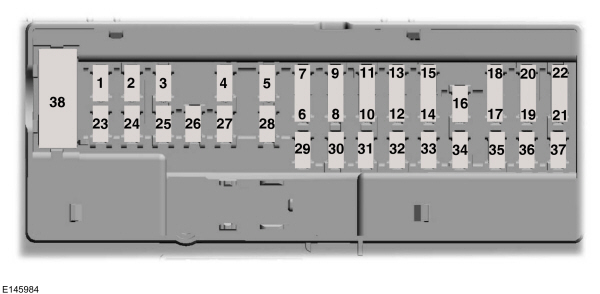

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Geam inteligent față partea șoferului
2	15A	Neutilizat (de rezervă)
3	30A	Neutilizat (de rezervă)
4	10 A	Releu lămpi de cerere
5	20A	Neutilizat (de rezervă)
6	5A	Modul frecvență radio
7	7,5A	Comutator oglindă electrică, comutator scaun memorie, modul scaun șofer
8	10 A	Neutilizat (de rezervă)
9	10 A	Haion electric
10	10 A	Releu lucru/accesorii
11	10 A	Set de indicatori bord, display Head-up
12	15A	Iluminare interioară, lumini cuva, iluminare de fundal
13	15A	Semnalizatoare dreapta
14	15A	Semnalizatoare stânga
15	15A	Lumini marșarier, lumină de stop, lumină de stop înaltă
16	10 A	Faruri de întâlnire (dreapta)
17	10 A	Faruri de întâlnire (stânga)
18	10 A	Iluminare tastatură, blocare cutie frână, LED buton pornire, sistem antifurt pasiv, trezire modul control sistem tracțiune, aprindere alimentare a doua rând
19	20A	Amplificator (Sony)
20	20A	Releu blocare/deblocare — vehicule fără acces inteligent (LA)
21	10 A	Neutilizat (de rezervă)
22	20A	Releu claxon
23	15A	Control volan, acces inteligent (IA), comutator faruri
24	15A	Diagnosticare bord

Număr	Ampere [A]	Descriere
25	15A	Deblocare hayon spate
26	5A	Modul sistem poziționare globală
27	20A	Acces inteligent (IA)
28	15A	Comutator aprindere (fără LA), Electromagnet blocare cheie, Pornire cu buton (cu LA)
29	20A	Radio, display multifuncțional, panou finisaj electronic, modul SYNC®
30	15A	Lumini de poziție față, lumini de poziție auxiliare
31	5A	Neutilizat (de rezervă)
32	15A	Iluminare comutator blocare, trapă, geamuri electrice (față șofer), busolă/oglindă retrovizoare auto-întunecată
33	10 A	Neutilizat (de rezervă)
34	10 A	Sistem senzori marșarier, cameră marșarier, monitor unghi mort
35	5A	Display Heads-up, Nivelare faruri
36	10 A	Neutilizat (de rezervă)
37	10 A	Climatizare (motoare 3,5 l/3,7 l)
38	10 A	Neutilizat (de rezervă)
39	15A	Faruri de drum
40	10 A	Lumini de poziție spate, lumini număr înmatriculare
41	7,5A	Senzor clasificare pasageri, modul control limitări
42	5A	Comutator control asistență (motor 2,0 l)
43	10 A	Neutilizat (de rezervă)
44	10 A	Neutilizat (de rezervă)
45	5A	Neutilizat (de rezervă)
46	10 A	Control climatizare
47	15A	Oglinzi semnalizatoare LED
48	Comutator automat 30A	Geamuri electrice
49	—	Releu accesorii întârziat

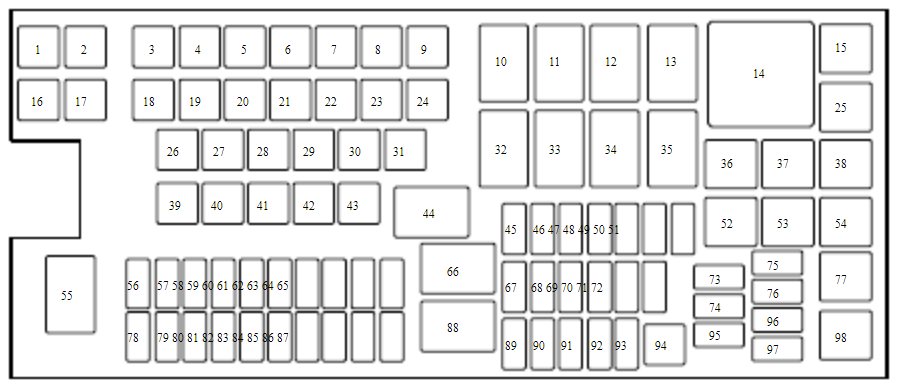

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Neutilizat
3	—	Neutilizat
4	30A**	Ștergător parbriz
5	40 A**	Pompă sistem antiblocare roți (ABS)
6	—	Neutilizat
7	30A**	Ușă portbagaj electrică
8	20A**	Trapă
9	20A**	PowerPoint #2 (consolă spate)
10	—	Neutilizat
11	—	Releu dezghețare lunetă/spate încălzit
12	—	Neutilizat
13	—	Releu demaror
14	—	Neutilizat
15	—	Releu pompă combustibil
16	—	Neutilizat
17	—	Neutilizat
18	40 A**	Motor ventilator
19	30A**	Demaror
20	20A**	PowerPoint #1 (coș consolă)
21	20A**	Punct informativ zona de încărcare
22	—	Neutilizat
23	30A**	Modul scaun șofer
24	—	Neutilizat
25	—	Neutilizat
26	40 A**	Dezghețare lunetă spate
27	20A**	PowerPoint față/brichetă
28	30A**	Scaune cu climatizare
29	—	Neutilizat
30	—	Neutilizat
31	—	Neutilizat
32	—	Neutilizat
33	—	Neutilizat
34	—	Releu motor ventilator
35	—	Neutilizat
36	—	Releu scaun spate
37	—	Releu dreapta lumină de stop/inversare remorcă (TT)
38	—	Neutilizat
39	40 A**	Ventilator răcire (vehicule cu TT)
39	60A**	Ventilator răcire (vehicule fără TT)
40	40 A**	Ventilator răcire (doar TT)
41	—	Neutilizat
42	30A**	Scaun pasager
43	25A**	Supape ABS
44	—	Releu ștergător spate
45	5A*	Senzor ploaie
46	—	Neutilizat
47	—	Neutilizat
48	—	Neutilizat
49	—	Neutilizat
50	15A*	Oglindă încălzită

Număr	Ampere [A]	Descriere
51	—	Neutilizat
52	—	Comutator oprire lampă
53	—	Releu stânga lumină de stop / semnalizator TT
54	—	Neutilizat
55	—	Releu ștergător parbriz
56	15A*	Modul control transmisie (TCM) (motor 2,0 l)
57	20A*	Faruri stânga intensitate mare (HID)
58	10 A*	Senzor alternator
59	10 A*	Comutator/opritor frână
60	15A*	Comutator oprire
61	10 A*	Deblocare scaun spate
62	10 A*	Cuplaj climatizare
63	15A*	Releu lumină de stop / semnalizator TT
64	20A*	Motor ștergător parbriz spate
65	15A*	Pompă combustibil
66	—	Releu modul control sistem tracțiune (PCM)
67	20A*	Alimentare vehicul (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motoare 3,5/3,7 l)
69	20A*	VPWR #1 (motor 2,0 l)
70	10 A*	Releu climatizare, VPWR #3, modul tracțiune integrală (motoare 3,5/3,7 l), protecție activă grilă (AGS) (motor 2,0 l)
71	—	Neutilizat
72	—	Neutilizat
73	—	Neutilizat
74	—	Neutilizat
75	—	LED cuplaj climatizare (motoare 3,5/3,7 l)
76	—	Neutilizat
77	—	Releu lumini poziție TT
78	20A*	Far dreapta HID
79	5A*	Control adaptiv viteză de croazieră
80	—	Neutilizat
81	—	Neutilizat
82	15A*	Rulment spate
83	—	Neutilizat
84	20A*	Lumini parcare TT
85	—	Neutilizat
86	7,5A*	Releu PCM, menținere activitate PCM (motoare 3,5/3,7 l)
87	5A*	Releu pornire/aprindere
88	—	Releu pornire/aprindere
89	—	Neutilizat
89	5A*	Motoare reglare poziție faruri (doar China)
90	10 A*	PCM, modul control transmisie (TCM) (motor 2,0 l)
91	10 A*	Control adaptiv viteză de croazieră (motoare 3,5/3,7 l)
91	5A*	Încălzire cutie automată (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilator/releu dezghețare spate
94	30A**	Panou cutia de siguranțe habitaclu – pornire/aprindere
95	—	Neutilizat
96	—	LED electro-magnet curățare rezervor (CPS) (motor 2,0 l)
97	—	LED încălzire auto trans (motor 2,0 l)
98	—	Releu cuplaj climatizare
		* Mini siguranțe ** Siguranțe cartuș

Ford Edge – schema cutiei de siguranțe

Anul producției: 2014.

Siguranțe brichetă (prize de alimentare) sunt siguranțele 9 (Punct de alimentare #2 (consolă spate)), 20 (Punct de alimentare #1 (consolă)), 21 (Punct de alimentare în zona de încărcare) și 27 (Alimentare față punct/brichetă) în cutia de siguranțe din compartiment motor.

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Geam inteligent față partea șoferului
2	15A	Neutilizat (de rezervă)
3	30A	Neutilizat (de rezervă)
4	10 A	Releu faruri de cerere
5	20A	Neutilizat (de rezervă)
6	5A	Modul frecvență radio
7	7,5A	Comutator oglindă electrică, comutator scaun memorie, modul scaun șofer
8	10 A	Neutilizat (de rezervă)
9	10 A	Ușă electrică ridicabilă
10	10 A	Releu lucru/accesorii
11	10 A	Set indicatori bord, display Head-up
12	15A	Iluminare interioară, lumini puț, iluminare fundal
13	15A	Faruri semnalizatoare dreapta
14	15A	Faruri semnalizatoare stânga
15	15A	Lumini marșarier, lumină de stop, lumină de stop înaltă
16	10 A	Faruri de întâlnire (dreapta)
17	10 A	Faruri de întâlnire (stânga)
18	10 A	Iluminare tastatură, blocare cutie frână, LED buton Start, sistem antifurt pasiv, trezire modul control sistem transmisie, aprindere alimentare rând doi
19	20A	Amplificator (Sony)
20	20A	Releu blocare/deblocare – vehicule fără acces inteligent
21	10 A	Neutilizat (de rezervă)
22	20A	Releu claxon
23	15A	Control volan, acces inteligent, comutator faruri
24	15A	Diagnosticare bord

Număr	Ampere [A]	Descriere
25	15A	Deblocare hayon spate
26	5A	Modul sistem poziționare globală
27	20A	Acces inteligent
28	15A	Comutator aprindere (fără acces inteligent), Electromagnet blocare cheie, Pornire cu buton (cu acces inteligent)
29	20A	Radio, afișaj multifuncțional, panou electronic de finisare, modul SYNC
30	15A	Lumini de poziție față, lumini de poziție auxiliare
31	5A	Neutilizat (de rezervă)
32	15A	Iluminare comutator blocare, trapă, geamuri electrice (față șofer), busolă/oglindă retrovizoare auto-întunecată
33	10 A	Neutilizat (de rezervă)
34	10 A	Sistem senzori marșarier, cameră marșarier, monitor unghi mort
35	5A	Afișaj Heads-up, Nivelare faruri
36	10 A	Neutilizat (de rezervă)
37	10 A	Climatizare (motoare 3,5 l/3,7 l)
38	10 A	Neutilizat (de rezervă)
39	15A	Faruri de drum
40	10 A	Lumini de poziție spate, lumini număr înmatriculare
41	7,5A	Senzor clasificare pasageri, modul control limitări
42	5A	Comutator control asistență (motor 2,0 l)
43	10 A	Neutilizat (de rezervă)
44	10 A	Neutilizat (de rezervă)
45	5A	Neutilizat (de rezervă)
46	10 A	Control climatizare
47	15A	Oglinzi semnalizatoare LED
48	Comutator automat 30A	Geamuri electrice
49	—	Releu accesorii întârziat

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Neutilizat
3	—	Neutilizat
4	30A**	Ștergător parbriz
5	40A**	Pompă sistem antiblocare
6	—	Neutilizat
7	30A**	Ușă electrică ridicabilă portbagaj
8	20A**	Trapă
9	20A**	Punct de alimentare #2 (consolă spate)
10	—	Neutilizat
11	—	Dezghețare lunetă spate și releu oglindă încălzită
12	—	Neutilizat
13	—	Releu demaror
14	—	Neutilizat
15	—	Releu pompă combustibil
16	—	Neutilizat
17	—	Neutilizat
18	40A**	Motor ventilator
19	30A**	Aprindere
20	20A**	Punct de alimentare nr. 1 (coș consolă)
21	20A**	Punct de alimentare zonă încărcare
22	—	Neutilizat
23	30A**	Modul scaun șofer
24	—	Neutilizat
25	—	Neutilizat
26	40A**	Dezghețare lunetă spate
27	20A**	Punct de alimentare față sau brichetă
28	30A**	Scaune cu climatizare
29	—	Neutilizat
30	—	Neutilizat
31	—	Neutilizat
32	—	Neutilizat
33	—	Neutilizat
34	—	Releu motor ventilator
35	—	Neutilizat
36	—	Releu scaun spate
37	—	Releu lumini frână/mers înapoi remorcă dreapta
38	—	Neutilizat
39	40A**	Ventilator răcire (vehicule cu remorcă)
39	60A**	Ventilator răcire (vehicule fără remorcă)
40	40A**	Ventilator răcire (doar remorcă)
41	—	Neutilizat
42	30A**	Scaun pasager
43	25A**	Supape sistem antiblocare
44	—	Releu ștergător spate
45	5A*	Senzor ploaie
46	—	Neutilizat
47	—	Neutilizat
48	—	Neutilizat
49	—	Neutilizat
50	15A*	Oglindă încălzită

Număr	Ampere [A]	Descriere
51	—	Neutilizat
52	—	Releu lampă lumină de stop
53	—	Releu lumini de stop/semafor stânga remorcă
54	—	Neutilizat
55	—	Releu ștergător
56	15 A*	Modul control cutie (motor 2.0L)
57	20 A*	Faruri stânga intensitate mare
58	10 A*	Senzor alternator
59	10 A*	Comutator/oprit frână
60	15A*	Lumini de stop
61	10 A*	Deblocare scaun spate
62	10 A*	Ambreiaj climatizare
63	15A*	Releu lumini frână/semafor remorcă
64	20 A*	Motor ștergător spate
65	15A*	Pompă combustibil
66	—	Releu modul control sistem transmisie
67	20 A*	Putere vehicul #2
68	15A*	Putere vehicul #4
69	15A*	Putere vehicul nr. 1 (motoare 3,5/3,7 l)
69	20 A*	Putere vehicul nr. 1 (motor 2,0 l)
70	10 A*	Releu aer condiționat Mr, Putere vehicul #3, Modul tracțiune integrală (motoare 3,5/3,7 l), Grilă activă (motor 2,0 l)
71	—	Neutilizat
72	—	Neutilizat
73	—	Neutilizat
74	—	Neutilizat
75	—	LED ambreiaj aer condiționat Mr (motoare 3,5/3,7L)
76	—	Neutilizat
77	—	Releu lumini parcare remorcă
78	20 A*	Faruri dreapta intensitate mare
79	5A*	Control adaptiv viteză de croazieră
80	—	Neutilizat
81	—	Neutilizat
82	15A*	Scurgere spate
83	—	Neutilizat
84	20 A*	Lumini pentru remorcă
85	—	Neutilizat
86	7,5 A*	Releu modul control sistem transmisie, menținere activitate modul control sistem transmisie (motoare 3,5/3,7 l)
87	5A*	Releu pornire/aprindere
88	—	Releu pornire/aprindere
89	—	Neutilizat
89	5A*	Motoare reglare poziție faruri (doar China)
90	10 A*	Modul control sistem transmisie, modul control cutie (motor 2,0 l)
91	10 A*	Control adaptiv viteză de croazieră (motoare 3,5/3,7 l)
91	5A*	Încălzire cutie automată (motor 2,0 l)
92	10 A*	Modul sistem antiblocare frâne
93	5A*	Motor ventilator/releu dezghețare spate
94	30A**	Panou cutia de siguranțe habitaclu – pornire/aprindere
95	—	Neutilizat
96	—	LED electromagnet curățare rezervor (motor 2,0 l)
97	—	LED încălzire cutie automată (motor 2,0 l)
98	—	Releu ambreiaj climatizare
		* Siguranțe mini ** Siguranțe cartuș

Ford Edge – schema cutiei de siguranțe

Anul producției: 2015.

Siguranțele brichetei (priză) în Ford Edge sunt siguranțele nr. 5 (punct de alimentare 3 – în spatele consolei), nr. 10 (punct de alimentare 1 – în fața șoferului), nr. 16 (punct de alimentare 2 – compartimentul consolei) și nr. 17 (punct de alimentare 4 – portbagaj) în blocul siguranțe din compartiment motor.

Poziția blocului siguranțe

Partea pasagerului

Panoul cutiei de siguranțe se află sub bord, în stânga coloanei de direcție.
Accesul la panoul cutiei de siguranțe poate fi mai ușor dacă îndepărtezi rama de finisare.

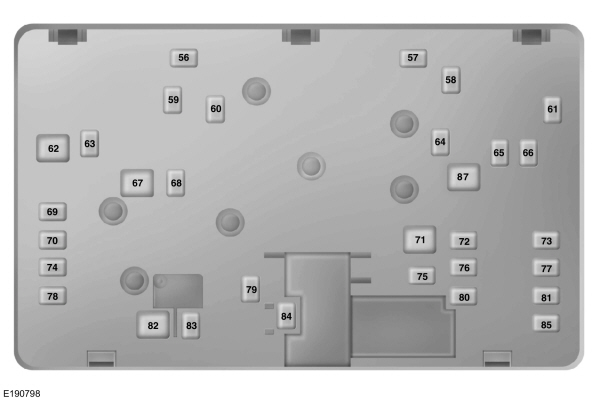

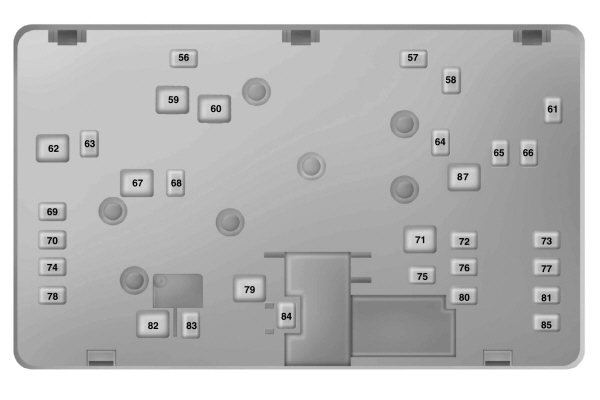

Compartiment motor

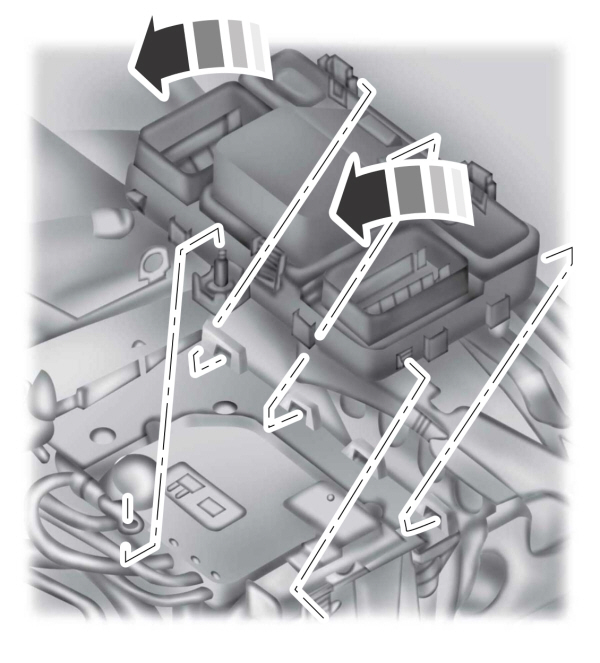

Blocul de distribuție a puterii se află în compartiment motor (în stânga).

Bloc de distribuție a alimentării – bază

La baza blocului siguranțe se află siguranțele.

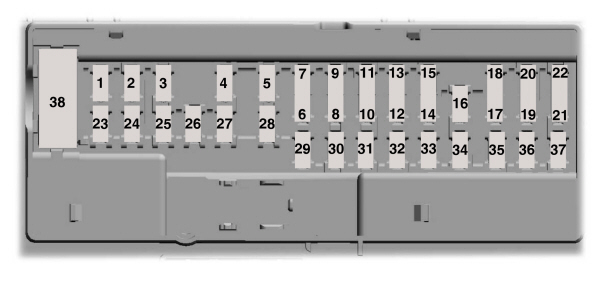

Partea pasagerului

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	10 A	Iluminarea cererii (sertar, vanitate, cupolă). Bobina releului de economisire baterie. Bobina releului de pliere ușoară a celui de-al doilea rând.
2	7,5A	Locuri de memorie. Lombar. Oglinzi electrice. Alimentare logică a modulului scaunului șoferului.
3	20A	Deblocare ușă șofer.
4	5A	Neutilizat (de rezervă).
5	20A	Neutilizat (de rezervă).
6	10 A	Neutilizat (de rezervă).
7	10 A	Neutilizat (de rezervă).
8	10 A	Neutilizat (de rezervă).
9	10 A	Neutilizat (de rezervă).
10	5A	Tastatură. Alimentare logică a modulului hayonului de încărcare. Modul hayon încărcare fără mâini.
11	5A	Neutilizat (de rezervă).
12	7,5 A	Modul climatizare.
13	7,5 A	Grup. Modul control coloana volan. Modul legătură inteligentă datalink (gateway).
14	10 A	Neutilizat (de rezervă).
15	10 A	Putere legătură date.
16	15A	Neutilizat (de rezervă).
17	5A	Neutilizat (de rezervă).
18	5A	Aprindere. Comutator activat prin buton. Electromagnet blocare cheie.

Număr	Ampere [A]	Descriere
19	7,5A	Neutilizat (de rezervă).
20	7,5A	Logică activă de asistență a sistemului de direcție față.
21	5A	Senzor de umiditate și temperatură în mașină.
22	5A	Senzor de clasificare a pasagerilor.
23	10 A	Accesoriu întârziat (logică invertor de putere, logică trapă, alimentare întrerupător geamuri partea șoferului).
24	20A	Deblocare încuietoare centrală.
25	30A	Ușa șoferului (geam, oglindă). Modul ușă șofer. Indicator blocare ușă șofer. Iluminare întrerupător blocare șofer.
26	30A	Ușa pasagerului față (geam, oglindă). Modul ușă pasager față. Indicator blocare pasager față. Iluminare întrerupător pasager față (geam, încuietoare).
27	30A	Trapă.
28	20A	Amplificator.
29	30A	Neutilizat (de rezervă).
30	30A	Neutilizat (de rezervă).
31	15 A	Neutilizat (de rezervă).
32	10 A	Sistem de Poziționare Globală. Display central. Control vocal (SYNC). Modul transmițător-receptor.
33	20A	Radio.
34	30A	Siguranță pornire (siguranțe 19, 20, 21, 22, 35, 36, 37, întrerupător 38).
35	5A	Modul control limite.
36	15A	Oglindă retrovizoare auto-întunecată. Scaun încălzit. Modul lumini automate faruri de drum/oglinzi care se îndepărtează de bandă. Alimentare logică modul scaun spate încălzit.
37	15A	Modul volan încălzit (fără sistem direcție față activ).
38	30A	Geamuri electrice spate. Iluminare întrerupător geam spate.

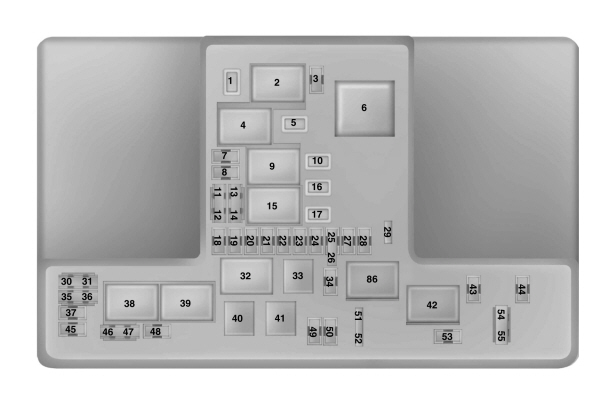

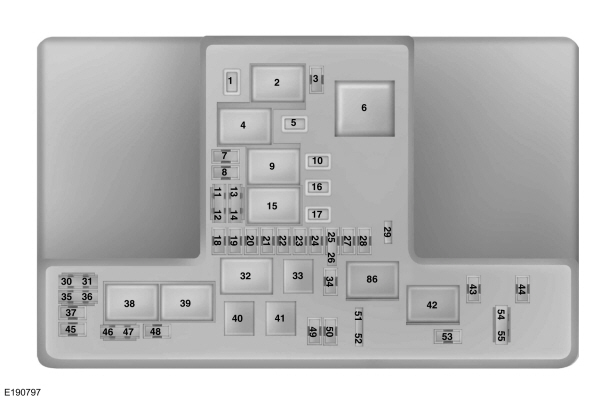

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă).
2	—	Releu demaror.
3	15 A	Ștergător lunetă. Senzor ploaie
4	—	Releu motor ventilator.
5	20A	Punct de alimentare 3 – spatele consolei.
6	—	Neutilizat.
7	20A	Modul control grup propulsor – putere vehicul 1.
8	20A	Modul control grup propulsor – putere vehicul 2.
9	—	Releu modul control sistem propulsie.
10	20A	Punct de alimentare 1 – în fața șoferului.
11	15A	Modul control grup propulsor – putere vehicul 4.
12	15A	Modul control grup propulsor – putere vehicul 3.
13	—	Neutilizat.
14	—	Neutilizat.
15	—	Releu pornire.
16	20A	Punct de alimentare 2 – compartiment consola.
17	20A	Punct de alimentare 4 – portbagaj.
18	20A	Far RH HID.
19	10 A	Asistență electronică la direcție în timpul pornirii.
20	10 A	Aprindere/aprinde iluminarea.
21	15A	Putere logică pompă ulei cutie (start/stop).
22	10 A	Electromagnet ambreiaj climatizare.
23	15A	Pornire-start 6. Sistem informare unghi mort. Cameră spate. Cruise control adaptiv. Afișaj heads-up. Modul calitate tensiune (start/stop). Cameră față cu vedere divizată. Modul cameră față divizată.
24	10 A	Neutilizat (de rezervă).
25	10 A	Sistem antiblocare roți (ABS) în timpul pornirii.
26	10 A	Modul control sistem propulsie pornire.
27	—	Neutilizat.

Număr	Ampere [A]	Descriere
28	10 A	Pompă ștergător spate.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	—	Releu electronic ventilator 1.
33	—	Releu ambreiaj climatizare.
34	15 A	Neutilizat (de rezervă).
35	—	Neutilizat.
36	—	Neutilizat.
37	10 A	Ventilator modul transfer putere.
38	—	Releu electronic ventilator 2
39	—	Releu ventilator electric 3.
40	—	Releu claxon.
41	—	Neutilizat.
42	—	Releu pompă combustibil.
43	10 A	Îndoire ușoară scaun spate rândul doi.
44	20A	Far stânga HID.
45	—	Neutilizat.
46	—	Neutilizat.
47	—	Neutilizat.
48	—	Neutilizat.
49	—	Neutilizat.
50	20A	Claxon.
51	—	Neutilizat.
52	—	Neutilizat.
53	—	Neutilizat.
54	10 A	Comutator frână.
55	10 A	Senzor ALT.

Compartiment motor, partea de jos

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
56	—	Neutilizat.
57	—	Neutilizat.
58	30A	Alimentarea pompei combustibil.
59	40A	Ventilator electronic 3.
60	40A	Ventilator electronic 1.
61	—	Neutilizat.
62	50A	Modul control caroserie 1.
63	25A	Ventilator electronic 2.
64	—	Neutilizat.
65	20A	Scaun față încălzit.
66	—	Neutilizat.
67	50A	Modul control caroserie 2.
68	40A	Geam spate încălzit.
69	30A	Electrovalve sistem antiblocare roți.
70	30A	Scaun partea pasagerului.

Număr	Ampere [A]	Descriere
71	—	Neutilizat.
72	20A	Pompă ulei cutie automată (start/stop).
73	20A	Scaune spate încălzite.
74	30A	Modul scaun partea șoferului.
75	25 A	Motor ștergător 1.
76	30A	Modul hayon rabatabil.
77	30A	Modul scaun cu climatizare.
78	40A	Modul iluminare remorcă.
79	40A	Motor ventilator.
80	25 A	Motor ștergător 2.
81	40A	Invertor 110 V.
82	—	Neutilizat.
83	20A	Neutilizat (de rezervă).
84	30A	Electromagnet demaror.
85	—	Neutilizat.
86	—	Neutilizat.
87	60A	Pompă sistem antiblocare roți (ABS).

Ford Edge – schema cutiei de siguranțe

Anul producției: 2016, 2017.

Siguranțele brichetei (priză) în Ford Edge sunt siguranțele nr. 5 (punct de alimentare 3 – consola spate), nr. 10 (punct de alimentare 1 – partea șoferului față), nr. 16 (punct de alimentare 2 – compartiment consola) și nr. 17 (punct de alimentare 4 – portbagaj) în blocul siguranțe din compartiment motor.

Poziția blocului siguranțe

Habitaclu

Panoul cutiei de siguranțe se află sub bord, în partea stângă a coloanei volanului.
Accesul la panoul cutiei de siguranțe poate fi mai ușor dacă îndepărtezi rama decorativă.

Compartiment motor

Blocul de distribuție a puterii se află în compartiment motor (în stânga).

Bloc de distribuție a puterii – partea inferioară

La baza cutiei de siguranțe se află siguranțele.

Habitaclu

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10 A	Iluminare cerută (compartiment motor, vanitate, plafonieră). Bobina releului de economisire baterie. Bobina releului de pliere ușoară a celui de-al doilea scaun spate.
2	7,5A	Memorii poziție. Lombar. Alimentare logică a modulului scaun partea șoferului.
3	20A	Deblocare ușă partea șoferului.
4	5A	Neutilizat (de rezervă).
5	20A	Neutilizat (de rezervă).
6	10 A	Neutilizat (de rezervă).
7	10 A	Neutilizat (de rezervă).
8	10 A	Neutilizat (de rezervă).
9	10 A	Neutilizat (de rezervă).
10	5A	Tastatură. Alimentare logică a modulului hayonului de încărcare. Modul hayon încărcare fără mâini.
11	5A	Neutilizat (de rezervă).
12	7,5 A	Modul climatizare.
13	7,5A	Grup. Modul control coloana volan. Modul conector inteligent datalink (gateway).
14	10 A	Modul putere extinsă.
15	10 A	Alimentare legătură date.
16	15 A	Neutilizat (de rezervă).
17	5A	Neutilizat (de rezervă).
18	5A	Comutator activat prin buton.

Număr	Ampere [A]	Descriere
19	7,5A	Modul de putere extins.
20	7,5A	Neutilizat (de rezervă).
21	5A	Senzor de umiditate și temperatură în mașină.
22	5A	Sistem de clasificare a pasagerilor.
23	10 A	Accesoriu întârziat (logică invertor de putere, logică trapă, alimentare întrerupător geam șofer).
24	20A	Deblocare încuietoare centrală.
25	30A	Ușă șofer (geam, oglindă). Modul ușă șofer. Indicator blocare ușă șofer. Iluminare întrerupător blocare șofer.
26	30A	Ușă pasager față (geam, oglindă). Modul ușă pasager față. Indicator blocare pasager față. Iluminare întrerupător pasager față (geam, încuietoare).
27	30A	Trapă.
28	20A	Amplificator.
29	30A	Neutilizat (de rezervă).
30	30A	Neutilizat (de rezervă).
31	15A	Neutilizat (de rezervă).
32	10 A	Sistem de poziționare globală. Afișaj baterie centrală. Control vocal (SYNC). Modul transmițător-receptor.
33	20A	Radio.
34	30A	Siguranță pornire (siguranțe 19,20,21,22,35,36,37, întrerupător automat 38).
35	5A	Neutilizat (de rezervă).
36	15A	Oglindă retrovizoare auto-întunecată. Scaun încălzit. Modul lumini faruri de drum automate/oglindă ieșire bandă. Alimentare logică modul scaun spate încălzit.
37	20A	Modul încălzit volan. Volan activ față.
38	30A	Geamuri electrice spate. Iluminare întrerupător geam spate.

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă).
2	—	Releu demaror.
3	15 A	Ștergător spate. Senzor ploaie. Bobină releu pompă ștergător spate.
4	—	Releu motor ventilator.
5	20A	Punct de alimentare 3 – consola spate.
6	—	Neutilizat.
7	20A	Modul control grup propulsor – putere vehicul 1.
8	20A	Modul control grup propulsor – putere vehicul 2.
9	—	Releu modul control sistem propulsie.
10	20A	Punct de alimentare 1 – față partea șoferului.
11	15A	Modul control grup propulsor – putere vehicul 4.
12	15A	Modul control grup propulsor – putere vehicul 3.
13	—	Neutilizat.
14	—	Neutilizat.
15	—	Releu pornire.
16	20A	Punct de alimentare 2 – compartiment pe consolă.
17	20A	Punct de alimentare 4 – portbagaj.
18	20A	Far RH HID.
19	10 A	Asistență electronică la direcție în timpul pornirii.
20	10 A	Aprindere/pornire iluminare. Comutator nivel faruri.
21	15 A	Alimentare logică pompă ulei cutie (start/stop).
22	10 A	Electromagnet ambreiaj climatizare.
23	15 A	Start-pornire 6. Sistem informații unghi mort. Cameră spate. Cruise control adaptiv. Afișaj heads-up. Modul calitate tensiune (start/stop). Cameră față cu vedere divizată. Modul cameră față divizată.
24	10 A	Neutilizat (de rezervă).
25	10 A	Sistem antiblocare roți (ABS) la pornire frâne.
26	10 A	Modul control sistem propulsie pornire.
27	—	Neutilizat.

Număr	Amperi [A]	Descriere
28	10 A	Pompă ștergător spate.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	—	Releu electronic ventilator 1.
33	—	Releu ambreiaj climatizare.
34	15 A	Neutilizat (de rezervă).
35	—	Neutilizat.
36	—	Neutilizat.
37	10 A	Ventilator modul control putere.
38	—	Releu electronic ventilator 2
39	—	Releu ventilator electric 3.
40	—	Releu claxon.
41	—	Neutilizat.
42	—	Releu pompă combustibil.
43	10 A	Pliaj ușor scaun spate rândul doi.
44	20A	Far stânga HID.
45	—	Neutilizat.
46	—	Neutilizat.
47	—	Neutilizat.
48	15 A	Blocare coloana volan.
49	—	Neutilizat.
50	20A	Claxon.
51	—	Neutilizat.
52	—	Neutilizat.
53	—	Neutilizat.
54	10 A	Comutator frână.
55	10 A	Senzor ALT.

Compartiment motor, partea inferioară

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
56	—	Neutilizat.
57	—	Neutilizat.
58	30A	Alimentarea pompei combustibil. Injectoare combustibil portuale (3,5L).
59	40A	Ventilator electronic 3.
60	40A	Ventilator electronic 1.
61	—	Neutilizat.
62	50A	Modul control caroserie 1.
63	25 A	Ventilator electronic 2.
64	—	Neutilizat.
65	20A	Scaun față încălzit.
66	15A	Parcare încălzită ștergător parbriz.
67	50A	Modul control caroserie 2.
68	40A	Geam spate încălzit.
69	30A	Supape sistem antiblocare roți.
70	30A	Scaun partea pasagerului.

Număr	Amperi [A]	Descriere
71	—	Neutilizat.
72	20A	Pompă ulei cutie automată (start/stop).
73	20A	Scaune spate încălzite.
74	30A	Modul scaun partea șoferului. Scaun partea șoferului electric (fără memorie).
75	25 A	Motor ștergător 1.
76	30A	Modul hayon încărcare.
77	30A	Modul scaun cu climatizare.
78	40A	Modul iluminare remorcă.
79	40A	Motor ventilator.
80	25A	Motor ștergător 2.
81	40a	Invertor 110 V.
82	—	Neutilizat.
83	20A	Neutilizat (de rezervă).
84	30A	Electromagnet demaror.
85	—	Neutilizat.
86	—	Neutilizat.
87	60A	Pompă sistem antiblocare roți (ABS).

Ford Edge – schema cutiei de siguranțe

Anul producției: 2018, 2019.

Siguranțele brichetei (priză) în Ford Edge sunt siguranțele nr. 5 (punct de alimentare 3 – spatele consolei), nr. 10 (punct de alimentare 1 – partea față a șoferului), nr. 16 (punct de alimentare 2 – compartiment consola) și nr. 17 (punct de alimentare 4 – portbagaj) în cutia de siguranțe din compartiment motor.

Poziția cutiei de siguranțe

Habitaclu

Panoul cutiei de siguranțe se află sub bord, în stânga coloanei de direcție.Accesul la panoul cutiei de siguranțe poate fi mai ușor dacă îndepărtezi rama de finisare.

Compartiment motor

Cutia de distribuție a energiei se află în compartiment motor (în stânga).

Cutie de distribuție a energiei – partea inferioară

La baza cutiei de siguranțe se află siguranțele.

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat.
2	7,5A	Memorii. Lombar. Alimentare logică a modulului scaunului șoferului.
3	20A	Deblocare ușă șofer.
4	5A	Neutilizat (de rezervă).
5	20A	2018: Neutilizat (de rezervă). 2019: Amplificator audio
6	10 A	Neutilizat (de rezervă).
7	10 A	Neutilizat (de rezervă).
8	10 A	Neutilizat (de rezervă).
9	10 A	Neutilizat (de rezervă).
10	5A	Tastatură. Alimentare logică a modulului hayonului de încărcare. Modul hayon fără mâini. Modem integrat (2019).
11	5A	Neutilizat (de rezervă).
12	7,5A	Modul climatizare.
13	7,5 A	Grup. Modul control coloana volan. Modul interfață inteligentă (gateway).
14	10 A	Modul putere extinsă.
15	10 A	Alimentare conexiune date.
16	15A	Neutilizat (de rezervă).
17	5A	Neutilizat (de rezervă).
18	5A	Comutator activat prin buton.

Număr	Amperi [A]	Descriere
19	7,5 A	Modul putere extins.
20	7,5 A	Neutilizat (de rezervă).
21	5A	Senzor de umiditate și temperatură în mașină.
22	5A	Sistem de clasificare a pasagerilor.
23	10 A	Accesoriu întârziat (logică invertor putere, logică trapă, alimentare întrerupător geamuri partea șoferului).
24	20A	Închidere centralizată/deblocare.
25	30A	Ușa șoferului (geam, oglindă). Modul ușă șofer. Indicator blocare ușă șofer. Iluminare întrerupător blocare șofer.
26	30A	Ușa pasagerului față (geam, oglindă). Modul ușă față pasager. Indicator blocare pasager față. Iluminare întrerupător pasager față (geam, încuietoare).
27	30A	Trapă.
28	20A	Amplificator.
29	30A	Neutilizat (de rezervă).
30	30A	Neutilizat (de rezervă).
31	15 A	Neutilizat (de rezervă).
32	10 A	Sistem poziționare globală (2018). Display bord central. Control vocal (SYNC). Modul transmițător/receptor.
33	20A	Radio.
34	30A	Siguranță pornire (siguranțe 19,20,21,22,35,36,37, întrerupător automat 38).
35	5A	Neutilizat (de rezervă).
36	15 A	Oglindă retrovizoare auto-întunecată. Scaun încălzit (2018). Modul faruri automate/oglinzi ieșire bandă. Alimentare logică modul scaun încălzit spate.
37	20A	Modul volan încălzit. Volan activ față.
38	30A	Geamuri electrice spate. Iluminare întrerupător geam spate.

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Neutilizat (de rezervă).
2	—	Releu demaror.
3	15 A	Ștergător spate. Senzor ploaie. Bobină releu pompă ștergător spate.
4	—	Releu motor ventilator.
5	20A	Punct de alimentare 3 – spatele consolei.
6	—	Neutilizat.
7	20A	Modul control grup propulsor – putere vehicul 1.
8	20A	Modul control grup propulsor – putere vehicul 2.
9	—	Releu modul control sistem propulsie.
10	20A	Punct de alimentare 1 – partea față a șoferului.
11	15 A	Modul control grup propulsor – putere vehicul 4.
12	15 A	Modul control sistem propulsie – putere vehicul 3. Bobină releu modul tracțiune integrală (2019).
13	—	Neutilizat.
14	—	Neutilizat.
15	—	Releu pornire.
16	20A	Punct de alimentare 2 – compartiment consola.
17	20A	Punct de alimentare 4 – portbagaj.
18	20A	2018: Far RH HID. 2019: Neutilizat (de rezervă)
19	10 A	Asistență electronică la direcție în timpul pornirii.
20	10 A	2018: Iluminare mers/plecare. 2019: Motoare reglare poziție faruri.
21	15A	2018: Putere logică pompă ulei cutie (start/stop). 2019: Neutilizat (de rezervă)
22	10 A	Electromagnet ambreiaj climatizare.
23	15 A	Start pornire 6. Sistem informații unghi mort. Cameră spate. Cruise control adaptiv (2018). Afișaj heads-up (2018). Modul calitate tensiune (start/stop). Cameră față cu vedere divizată. Modul cameră față divizată.
24	10 A	Neutilizat (de rezervă).
25	10 A	Sistem antiblocare frâne în timpul pornirii.
26	10 A	Modul control sistem propulsie la pornire.
27	—	Neutilizat.

Număr	Ampere [A]	Descriere
28	10 A	Pompă ștergător spate.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	—	Releu electronic ventilator 1.
33	—	Releu ambreiaj climatizare.
34	15 A	Neutilizat (de rezervă).
35	—	Neutilizat.
36	—	Neutilizat.
37	10 A	Ventilator modul control putere.
38	—	Releu electronic ventilator 2
39	—	Releu ventilator electric 3.
40	—	Releu claxon.
41	—	2018: Neutilizat. 2019: Releu acceptare faruri de întâlnire.
42	—	Releu pompă combustibil.
43	10 A	Pliaj ușor scaun spate pe rândul doi.
44	20A	Far stânga HID.
45	—	Neutilizat.
46	—	Neutilizat.
47	—	Neutilizat.
48	15 A	2018: Neutilizat (de rezervă). 2019: Putere releu blocare coloana volan
49	—	Neutilizat.
50	20A	Claxon.
51	—	Neutilizat.
52	—	Neutilizat.
53	—	Neutilizat.
54	10 A	Comutator frână.
55	10 A	Senzor alternator
86	—	Neutilizat.

Compartiment motor, partea inferioară

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
56	—	Neutilizat.
57	—	Neutilizat.
58	30A	Alimentarea pompei de combustibil. Injectoare combustibil portuale (3,5L).
59	40A	Ventilator electronic 3.
60	40A	Ventilator electronic 1.
61	—	Neutilizat.
62	50A	Modul control caroserie 1.
63	25A	Ventilator electronic 2.
64	—	Neutilizat.
65	20A	Scaun față încălzit.
66	15 A	Parcare încălzită a ștergătorului parbriz.
67	50A	Modul control caroserie 2.
68	40A	Geam spate încălzit.
69	30A	Supape sistem antiblocare roți.
70	30A	Scaun partea pasagerului.

Număr	Ampere [A]	Descriere
71	—	Neutilizat.
72	20A	2018: Pompă ulei cutie automată (start/stop). 2019: Neutilizat (de rezervă)
73	20A	Scaune spate încălzite.
74	30A	Modul scaun partea șoferului. Scaun partea șoferului electric (mai puține memorii).
75	25A	Motor ștergător 1.
76	30A	Modul hayon încărcare.
77	30A	Modul scaun cu climatizare.
78	40A	Modul iluminare remorcă.
79	40A	Motor ventilator.
80	25 A	Motor ștergător 2.
81	40A	Invertor 110 V.
82	—	Neutilizat.
83	20A	Neutilizat (de rezervă).
84	30A	Electromagnet demaror.
85	—	Neutilizat.
87	60A	Pompă sistem antiblocare roți (ABS).

Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2020.

Vehicule produse din 02.09.2019

Modul control alimentare

Modul control alimentare se află în compartiment motor. Este echipat cu siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcini.

După deconectarea și reconectarea bateriei, este necesar să se restabilească unele funcții.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	25 A1	Motor ștergător 2.
2	—	Releu demaror.
3	15 A2	Ștergător spate; Senzor ploaie.
4	—	Releu motor ventilator.
5	20 A1	Presofuzie alimentare 3 – consolă spate.
6	—	Releu controler bujii.
7	20 A2	Modul control grup propulsor – alimentare vehicul 1.
8	20 A2	Modul control grup propulsor – alimentare vehicul 2; Pompă uree.
9	—	Releu modul control grup propulsor.
10	20 A1	Presofuzie alimentare 1 – față partea șoferului.
11	15 A3	Modul control grup propulsor – alimentare vehicul 4; Modul bujii.
12	15 A3	Compresor sistem climatizare; Bobină releu controler bujii; Modul control grup propulsor – alimentare vehicul 3; Aripioare active grilă admisie aer; Releu ventilator răcire simplu.
13	10 A3	Neutilizat (de rezervă).
14	10 A3	Neutilizat (de rezervă).
15	—	Releu aprindere/demarare.
16	20 A1	Presofuzie alimentare 2 – consolă.
17	20 A1	Presofuzie alimentare 4 – portbagaj.
18	15 A2	Modul dozare uree.
19	10 A2	Aprindere/demarare – sistem electronic asistență direcție.
20	10 A2	Aprindere/demarare – iluminare; Motoare reglare faruri.
21	15 A2	Aprindere/demarare – control cutie; Modul dozare uree (baterie pornită).
22	10 A2	Electromagnet ambreiaj sistem climatizare.
23	15 A2	Aprindere/demarare; Modul stabilizare tensiune (Start-Stop); Sistem monitorizare unghi mort; Cameră spate; Cameră față.
24	10 A2	Neutilizat (de rezervă).
25	10 A3	Aprindere/demarare – sistem antiblocare roți (ABS) la frânare.
26	10 A3	Aprindere/demarare – modul control grup propulsor.
27	15 A2	Modul dozare uree.

Număr	Amperi [A]	Descriere
28	10 A2	Pompă ștergător spate.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	—	Releu motor electric 1.
33	—	Releu ambreiaj sistem climatizare.
34	15 A2	Bloc electric coloana volan.
35	—	Neutilizat.
36	—	Neutilizat.
37	15 A2	Modul dozare uree.
38	—	Neutilizat.
39	—	Releu motor electric 3.
40	—	Releu ștergătoare faruri.
41	—	Releu claxon.
42	—	Releu pompă combustibil.
43	10 A2	Îndoire scaune în a doua rând.
44	5 A2	Încălzire jet ștergător.
45	—	Neutilizat.
46	10 A3	Senzor alternator.
47	10 A3	Comutator on/off frâne.
48	20 A2	Claxon.
49	25 A2	Sistem detectare prezență apă în combustibil (WFS).
50	10 A2	Ventilator modul control.
51	—	Neutilizat.
52	—	Neutilizat.
53	—	Neutilizat.
54	5 A3	Încălzitor combustibil.
55	5 A3	Neutilizat (de rezervă).
86	–	Neutilizat.

¹Siguranță de tip M.

²Microsiguranță 2.

³Microsiguranță 3.

Modul control alimentare – partea inferioară

În partea inferioară a modulului control se găsesc siguranțele. Pentru a accesa partea inferioară a modulului control:

1. Slăbiți cele două cârlige de pe ambele părți ale modulului control.
2. Ridicați partea interioară a modulului control de pe suport.
3. Împingeți modulul control spre centrul compartimentului motor.
4. Rotiți partea exterioară a modulului control pentru a accesa partea inferioară.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
56	20 A4	Spray Far.
57	20 A4	Neutilizat (de rezervă).
58	30 A4	Alimentarea pompei combustibil.
59	40 A5	Neutilizat (de rezervă).
60	40 A5	Modul tracțiune integrală (AWD).
61	40 A4	Dezgheț parbriz (partea stângă).
62	50 A5	Modul control sisteme caroserie 1.
63	25 A4	Neutilizat (de rezervă).
64	30 A4	Încălzitor auxiliar 3.
65	20 A4	Scaun față încălzit.
66	40 A4	Dezgheț parbriz (partea dreaptă).
67	50 A5	Modul control sisteme caroserie 2.
68	40 A4	Încălzire lunetă.
69	30 A4	Supape sistem antiblocare roți (ABS) în timpul frânării.
70	30 A4	Alimentare scaun partea pasagerului.

Număr	Ampere [A]	Descriere
71	60 A5	Controlerul bujiilor.
72	30 A4	Neutilizat (de rezervă).
73	20 A4	Scaune spate încălzite.
74	30 A4	Modul scaun partea șoferului; Alimentare scaun partea șoferului.
75	30 A4	Încălzitor auxiliar 1.
76	20 A4	Modul control cutie automată.
77	30 A4	Modul scaun cu sistem de încălzire și climatizare.
78	40 A4	Modul remorcă.
79	40 A4	Motor ventilator.
80	30 A4	Modul uși spate controlate electric.
81	40 A4	Convertor 220 V.
82	60 A5	Pompă sistem antiblocare roți (ABS) în timpul frânării.
83	25 A4	Motor ștergător 1.
84	30 A4	Electromagnet demaror.
85	20 A4	Încălzitor alimentat cu combustibil.
87	–	Neutilizat.

⁴Siguranță de tip M.

⁵Siguranță de tip J.

Bloc siguranțe în partea pasagerului

Blocul siguranțe se află sub bord pe partea stângă a coloanei volanului.

Sugestie:   Pentru a facilita accesul la blocul siguranțe, este posibil să se îndepărteze panoul de finisare.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat.
2	7,5 A6	Scaune cu funcție de memorie; Suport lombar; Încărcător wireless.
3	20 A6	Deblocare ușă partea șoferului; Blocare dublă a ușilor.
4	5 A6	Neutilizat (de rezervă).
5	20 A6	Amplificator audio.
6	10 A7	Neutilizat (de rezervă).
7	10 A7	Neutilizat (de rezervă).
8	10 A7	Neutilizat (de rezervă).
9	10 A7	Neutilizat (de rezervă).
10	5 A7	Modul uși spate controlate electric; Modem integrat; Modul uși spate vehicul deschise/închise fără utilizarea mâinilor.
11	5 A7	Modul de siguranță integrat.
12	7,5 A7	Modul control încălzire, ventilație și climatizare; Modul cutie automată.
13	7,5 A7	Set de semnalizatoare; Modul control coloana volan; Modul (gateway) port diagnostic inteligent.
14	10 A7	Neutilizat (de rezervă).
15	10 A7	Alimentare port diagnostic.
16	15 A6	Blocare deschidere uși de către copii.
17	5 A7	Sirena alarmă alimentată de baterie.
18	5 A7	Aprindere; Buton Start/Stop.

Număr	Amperi [A]	Descriere
19	7,5 A7	Neutilizat (de rezervă).
20	7,5 A7	Modul control al farurilor.
21	5 A7	Senzor de umiditate și temperatură în vehicul.
22	5 A7	Neutilizat (de rezervă).
23	10 A6	Întârziere dezactivare accesorii (logică convertor, logică trapă, întrerupător geam partea șoferului).
24	20 A6	Închidere/deblocare centralizată.
25	30 A6	Ușa șoferului (geam, oglindă).
26	30 A6	Ușa pasagerului față (geam, oglindă).
27	30 A6	Trapă.
28	20 A6	Amplificator.
29	30 A6	Ușa spate stânga (geam).
30	30 A6	Ușa spate dreapta (geam).
31	15 A6	Neutilizat (de rezervă).
32	10 A6	Display; Control vocal (SYNC); Receptor frecvențe radio.
33	20 A6	Radio.
34	30 A6	Aprindere/demarare – bus (siguranțe 19, 20, 21, 22, 35, 36, 37, întrerupător instalare).
35	5 A6	Modul control sistem de siguranță auxiliar.
36	15 A6	Oglindă retrovizoare cu funcție de întunecare automată; Modul scaun spate încălzit.
37	20 A6	Modul volan încălzit; Sistem de direcție adaptivă a roților față.
38	—	Neutilizat.

Schema cutiei de siguranțe și relee – Ford Edge

Se referă la vehiculele produse în anii:

2021, 2022.

Habitaclu

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	–	Neutilizat.
2	10 A	Accesoriu întârziat — logică invertor de putere, logică trapă și întrerupător alimentare geam partea șoferului.
3	7,5 A	Memorii. Suport lombar. Încărcare wireless a accesoriilor.
4	20 A	Amplificator subwoofer.
5	–	Neutilizat.
6	10 A	Neutilizat (de rezervă).
7	10 A	Modul cutie de viteze.
8	5 A	Modul hayon spate. Modul hayon fără mâini. Modem integrat.
9	5 A	Tastatură.
10	–	Neutilizat.
11	–	Neutilizat.
12	7,5 A	Modul climatizare. Modul îmbunătățit hayon central.
13	7,5 A	Cluster instrumente. Modul control coloana volan.
14	15 A	Neutilizat (de rezervă).
15	15 A	Modul SYNC.
16	–	Neutilizat.
17	7,5 A	Modul control faruri.
18	7,5 A	Neutilizat (de rezervă).

Număr	Ampere [A]	Descriere
19	5 A	Neutilizat (de rezervă).
20	5 A	Comutator de aprindere cu buton.
21	5 A	Senzor de temperatură și umiditate în vehicul.
22	5 A	Neutilizat (de rezervă).
23	30 A	Geam și oglindă în ușa partea șoferului. Modul ușă partea șoferului. Indicator blocare ușă partea șoferului. Iluminare comutator blocare partea șoferului.
24	30 A	Trapă.
25	20 A	Amplificator.
26	30 A	Geam și oglindă în ușile față partea pasagerului. Modul uși față partea pasagerului. Indicator blocare pasager față. Iluminare comutator pasager față.
27	30 A	Neutilizat (de rezervă).
28	30 A	Neutilizat (de rezervă).
29	15 A	Alimentare îmbunătățită a ușii centrale – conector OBD.
30	5 A	Neutilizat (de rezervă).
31	10 A	Modul transmițător-receptor. Afișaj multifuncțional. Panou de control integrat.
32	20 A	Radio.
33	–	Neutilizat.
34	30 A	Șină de pornire (siguranță 17,18, 21, 22, 35, 36, 37, întrerupător automat 38).
35	5 A	Indicator dezactivare sistem airbag partea pasagerului.
36	15 A	Modul scaun încălzit spate.
37	20 A	Volan încălzit. Oglindă retrovizoare auto-întunecată. Modul faruri automate și oglinzi laterale care evită banda.
38	30 A	Întrerupător circuit. Geam electric spate dreapta. Geam electric spate stânga.

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Nu este utilizat.
2	—	Releu demaror.
3	15 A	Ștergător spate. Senzor ploaie. Bobină releu pompă ștergător spate.
4	—	Releu motor ventilator.
5	20 A	Punct de alimentare 3 – spatele consolei.
6	—	Nu este utilizat.
7	20 A	Modul control grup propulsor – putere vehicul 1.
8	20 A	Modul control grup propulsor – alimentare vehicul 2. Ventilare rezervor. Electrovalvă blocare vapori. Coloană oxigen încălzită.
9	—	Releu modul control sistem propulsie.
10	20 A	Punct de alimentare 1 – fața șoferului.
11	15 A	Modul control grup propulsor – putere vehicul 4.
12	15 A	Modul control sistem propulsie – alimentare vehicul 3. Bobină releu modul tracțiune integrală. Obloane active. Încălzire transmisie activă. Pompă răcire auxiliară. Ocolire compresor electric. Presiune negativă pe electrovalvă dozatoare. Compresor aer condiționat.
13	—	Nu este utilizat.
14	—	Nu este utilizat.
15	—	Releu pornire.
16	20 A	Punct de alimentare 2 – compartiment consola.
17	20 A	Punct de alimentare 4 – portbagaj.
18	—	Nu este utilizat.
19	10 A	Servodirecție electronică în timpul pornirii.
20	10 A	Reglare faruri.
21	—	Nu este utilizat.
22	10 A	Electromagnet ambreiaj aer condiționat.
23	15 A	Sistem informații unghi mort. Cameră spate. Radar frontal. Modul calitate tensiune (start/stop). Cameră frontală divizată. Modul cameră frontală divizată.
24	—	Nu este utilizat.
25	10 A	Sistem antiblocare frâne în timpul pornirii.
26	10 A	Modul control sistem pornire motor.
27	—	Nu este utilizat.

Număr	Amperi [A]	Descriere
28	10 A	Pompă ștergător spate.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	—	Releu electronic ventilator 1.
33	—	Releu ambreiaj climatizare.
34	—	Neutilizat.
35	—	Neutilizat.
36	—	Neutilizat.
37	—	Neutilizat.
38	—	Releu electronic ventilator 2.
39	—	Releu electronic ventilator 3.
40	—	Releu claxon.
41	—	Releu blocare coloana volan.
42	—	Releu pompă combustibil.
43	10 A	Pliarea ușoară a scaunului al doilea rând.
44	—	Neutilizat.
45	—	Neutilizat.
46	—	Neutilizat.
47	—	Neutilizat.
48	15 A	Alimentare releu blocare coloana volan.
49	—	Neutilizat.
50	20 A	Claxon.
51	—	Neutilizat.
52	—	Neutilizat.
53	—	Neutilizat.
54	10 A	Comutator frână.
55	10 A	Senzor alternator.
86	—	Neutilizat.

Compartiment motor, partea inferioară

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
56	—	Neutilizat.
57	—	Neutilizat.
58	30 A	Alimentarea pompei combustibil.
59	40 A	Ventilator electronic 3.
60	40 A	Ventilator electronic 1.
61	—	Neutilizat.
62	50 A	Modul control caroserie 1.
63	25 A	Ventilator electronic 2.
64	—	Neutilizat.
65	20 A	Scaun față încălzit.
66	15 A	Neutilizat (de rezervă).
67	50 A	Modul control caroserie 2.
68	40 A	Geam spate încălzit.
69	30 A	Supape sistem antiblocare roți.
70	30 A	Scaun partea pasagerului.

Număr	Ampere [A]	Descriere
71	—	Neutilizat.
72	—	Neutilizat.
73	20 A	Scaune spate încălzite.
74	30 A	Modul scaun partea șoferului. Alimentare scaun partea șoferului
75	25 A	Motor ștergător 1.
76	30 A	Modul hayon spate.
77	30 A	Modul scaun cu climatizare.
78	40 A	Modul iluminare remorcă.
79	40 A	Motor ventilator.
80	25 A	Motor ștergător 2.
81	40 A	Invertor 110 V.
82	—	Neutilizat.
83-	—	Neutilizat.
84	30 A	Electromagnet demaror.
85	—	Neutilizat.
87	60 A	Pompă sistem antiblocare.
